申請日2016.07.21

　　公開(公告)日2017.04.26

　　IPC分類號C02F9/04; C02F103/28

　　摘要

　　本實用新型公開了一種造紙污水處理回收裝置，包括沉淀池、推塊、處理室和泵體，所述沉淀池的上部設有攔污板，所述攔污板上設有通孔，所述沉淀池的左側設有氣缸，所述推塊與氣缸連接，且推塊的底端與攔污板齊平，所述沉淀池的右側對應位置處設有攔截物出口，所述處理室通過管道沉淀池連接，所述處理室的上部設有波浪形絮凝管，所述處理室的下部右側設有主管，所述主管上設有分支管，所述分支管的表面設有液孔，所述泵體通過管道分別與主管和消毒殺菌液箱連接。該造紙污水處理回收裝置，體積小，投資少;整套裝置設計合理，分級處理，對污水的處理效果好，可以保證處理后的水體的水質達標。

　　權利要求書

　　1.一種造紙污水處理回收裝置，包括沉淀池(1)、推塊(5)、處理室(8)和泵體(12)，其特征在于：所述沉淀池(1)的上部設有攔污板(3)，所述攔污板(3)上設有通孔，所述沉淀池(1)的左側設有氣缸(4)，所述推塊(5)與氣缸(4)連接，且推塊(5)的底端與攔污板(3)齊平，所述沉淀池(1)的右側對應位置處設有攔截物出口(7)，所述處理室(8)通過管道沉淀池(1)連接，所述處理室(8)的上部設有波浪形絮凝管(10)，所述處理室(8)的下部右側設有主管(11)，所述主管(11)上設有分支管(9)，所述分支管(9)的表面設有液孔，所述泵體(12)通過管道分別與主管(11)和消毒殺菌液箱(2)連接。

　　2.根據權利要求1所述的一種造紙污水處理回收裝置，其特征在于：所述沉淀池(1)的頂部設有污水進口(6)。

　　3.根據權利要求1所述的一種造紙污水處理回收裝置，其特征在于：所述波浪形絮凝管(10)呈間隔等距設置，且波浪形絮凝管(10)的內部填充有聚磷氯化鐵絮凝劑。

　　4.根據權利要求1所述的一種造紙污水處理回收裝置，其特征在于：所述殺菌消毒液箱(2)的內部注有二氧化氯溶液。

　　5.根據權利要求1所述的一種造紙污水處理回收裝置，其特征在于：所述處理室(8)的底部設有出水口(13)。

　　說明書

　　一種造紙污水處理回收裝置

　　技術領域

　　本實用新型屬于污水處理技術領域，具體涉及一種造紙污水處理回收裝置。

　　背景技術

　　長期以來，造紙廢水一直是制約紙業快速發展的問題之一，造紙廢水中污染物濃度高，成分較復雜，含有大量的造紙原料和化學藥品，耗氧嚴重，致使造紙廢水處理困難，成為嚴重污染環境的行業之一。如果造紙廢水直接排出會嚴重污染環境，所以必須經過凈化處理。目前的造紙污水裝置存在處理效果不理想，設備體積大，投資大等問題。為此提出一種造紙污水處理回收裝置。

　　實用新型內容

　　本實用新型的目的在于提供一種造紙污水處理回收裝置，以解決上述背景技術中提出的問題。

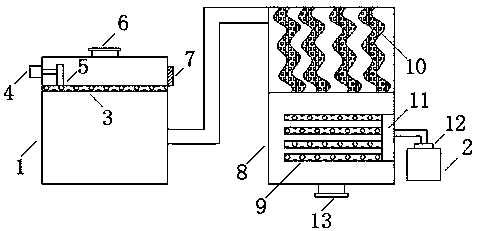

　　為實現上述目的，本實用新型提供如下技術方案：一種造紙污水處理回收裝置，包括沉淀池、推塊、處理室和泵體，所述沉淀池的上部設有攔污板，所述攔污板上設有通孔，所述沉淀池的左側設有氣缸，所述推塊與氣缸連接，且推塊的底端與攔污板齊平，所述沉淀池的右側對應位置處設有攔截物出口，所述處理室通過管道沉淀池連接，所述處理室的上部設有波浪形絮凝管，所述處理室的下部右側設有主管，所述主管上設有分支管，所述分支管的表面設有液孔，所述泵體通過管道分別與主管和消毒殺菌液箱連接。

　　優選的，所述沉淀池的頂部設有污水進口。

　　優選的，所述波浪形絮凝管呈間隔等距設置，且波浪形絮凝管的內部填充有聚磷氯化鐵絮凝劑。

　　優選的，所述殺菌消毒液箱的內部注有二氧化氯溶液。

　　優選的，所述處理室的底部設有出水口。

　　本實用新型的技術效果和優點：該造紙污水處理回收裝置，體積小，投資少;而且處理效果較為理想;污水首先進入沉淀池，攔截板攔截掉較大的漂浮物，并且通過氣缸推動推塊把漂浮物推出，在沉淀完成時，污水進入處理室，污水在經過波浪形絮凝管時，可以吸附掉污水中含有的顆粒物，并且絮凝管設置為波浪形，既減緩了污水下流的速度，又增加了污水停留在波浪形絮凝管內部的時間，吸附效果更好;最后污水進入處理室的下部，通過分支管流出的殺菌消毒液對水體進行殺菌消毒;整套裝置設計合理，分級處理，對污水的處理效果好，可以保證處理后的水體的水質達標。
