申請日2016.07.21

　　公開(公告)日2017.02.15

　　IPC分類號C02F9/04

　　摘要

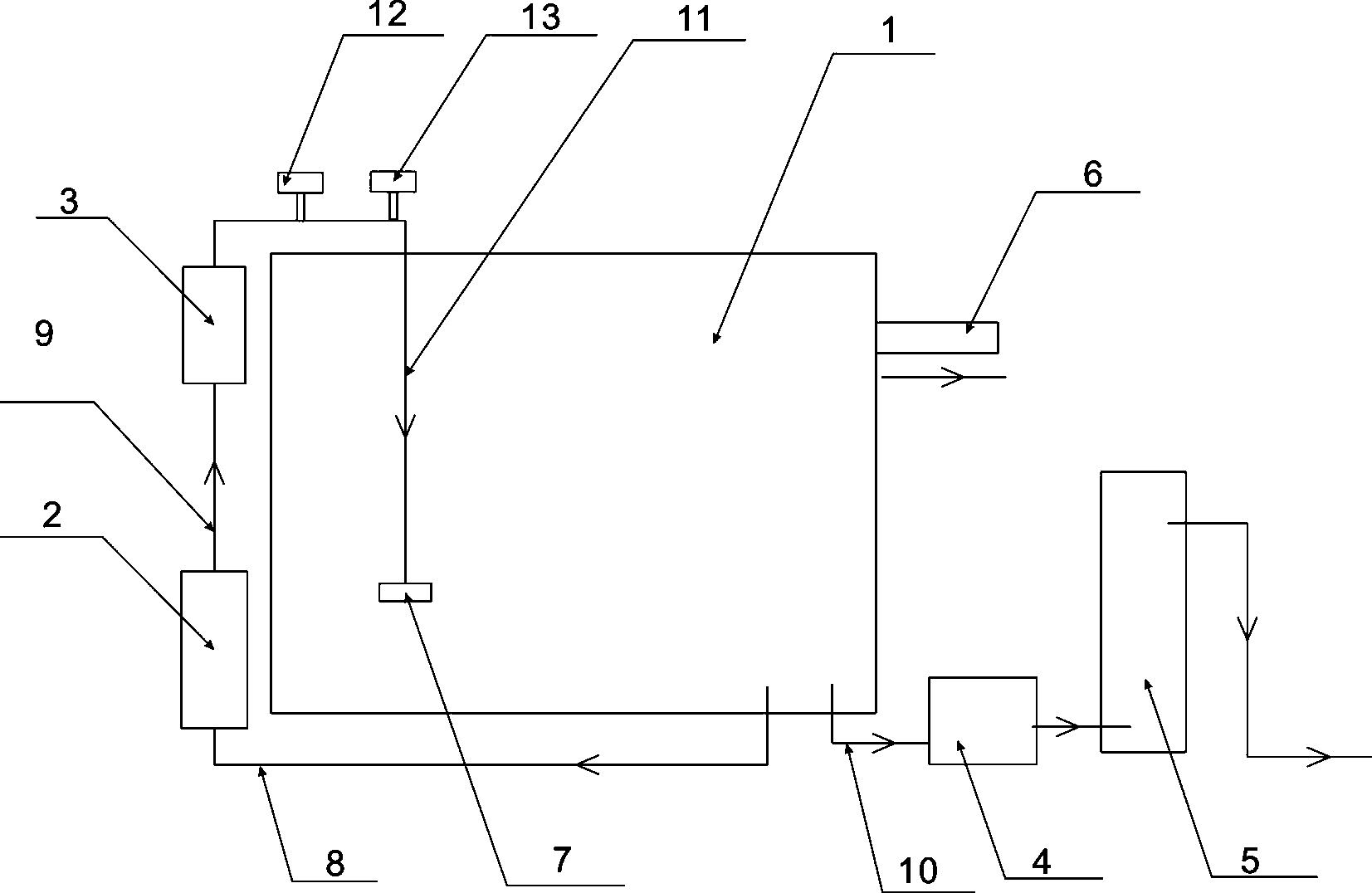

　　本實用新型公布了一種一體式電泳污水處理器，包括容納電泳漆污水的箱體、高壓泵、混合罐、磁力泵和精密過濾器。本案的一體式電泳污水處理器，通過高壓泵將電泳漆污水抽離至混合罐，然后通過混合罐再將電泳漆污水減壓輸送回箱體底部內，使溶解于水中的空氣由于突然減壓而釋放出大量氣泡。氣泡粘附于漆渣顆粒上，造成漆渣比重小于水的狀況，使漆渣顆粒迅速浮至水面，從而使得漆渣分離。本案的一體式電泳污水處理器，結構簡單，使用方便，通過高壓泵和混合罐的循環抽吸，產生大量的氣泡，可有效地去除漆渣，去渣后的液體再通過精密過濾器后，水質澄清透明、無異味，設備操作方便，漆渣去除率高，節省水資源，能夠滿足環保的要求。

　　權利要求書

　　1.一體式電泳污水處理器，其特征在于，包括容納電泳漆污水的箱體、高壓泵、混合罐、磁力泵和精密過濾器;所述高壓泵的一端與箱體連接，另一端與混合罐連接;所述混合罐的出口位于箱體內部的底部;所述磁力泵的一端與箱體連接，另一端與精密過濾器相連;所述箱體上部開設有漆渣出口;所述高壓泵將箱體內的電泳漆污水運輸至混合罐中，所述混合罐將電泳漆污水輸送回箱體底部內;所述磁力泵將處理后的液體輸送至精密過濾器過濾，精密過濾器將過濾后的清水排出。

　　2.根據權利要求1所述的一體式電泳污水處理器，其特征在于，還包括第一管道、第二管道和第三管道，所述高壓泵通過第一管道與箱體連接，高壓泵通過第二管道與混合罐連接;所述磁力泵通過第三管道與箱體連接。

　　3.根據權利要求1所述的一體式電泳污水處理器，其特征在于，所述混合罐還設有第四管道，第四管道的入口與混合罐相連，第四管道的出口位于箱體內部的底部;所述混合罐通過第四管道將電泳漆污水輸送至箱體底部內。

　　4.根據權利要求3所述的一體式電泳污水處理器，其特征在于，所述第四管道上開設有調節流體運輸流量的調節閥和調節流體運輸壓力的壓力閥，所述調節閥為線性調節閥。

　　5.根據權利要求1所述的一體式電泳污水處理器，其特征在于，所述箱體內還設有可顯示箱體內液位高低的液位指示計。

　　6.根據權利要求1所述的一體式電泳污水處理器，其特征在于， 所述箱體上還設有加料口，混凝劑通過加料口裝入箱體內。

　　7.根據權利要求1所述的一體式電泳污水處理器，其特征在于，還包括刮渣機，所述刮渣機位于箱體上方，刮渣機往復運動，將浮渣運輸至漆渣出口排出。

　　8.根據權利要求1-7任一項所述的一體式電泳污水處理器，其特征在于，還包括電器控制柜，所述電器控制柜分別與所述高壓泵、磁力泵和精密過濾器電連接。

　　說明書

　　一體式電泳污水處理器

　　技術領域

　　本實用新型涉及一種污水處理設備，尤其涉及一種一體式電泳污水處理器。

　　背景技術

　　目前電泳漆具有以水做溶劑，無火災隱患風險、涂料利用率可達95%以上等優點，被廣泛應用于制造企業，現有技術的電泳漆的回收一般采用超濾的模式，但超濾機受到固含量及超濾膜成本的影響，不能徹底清除電泳液的殘渣，排放時管道容易堵塞，同時也帶來了污染。目前市面上也有通過在廢漆水中加入凝聚劑，使廢漆變質成膠狀物漂浮在水面上，然后再將浮渣排出的技術，但這種技術中，凝聚劑只是簡單地投放在污水池中，凝聚劑不能與漆渣充分混合接觸，使得漆渣的去除率不高。

　　實用新型內容

　　針對上述技術中存在的不足，本實用新型提供了一種處理成本低、能與漆渣充分混合并且漆渣的去除率高的一體式電泳污水處理器。

　　為了實現上述目的，本實用新型提供了一體式電泳污水處理器，包括容納電泳漆污水的箱體、高壓泵、混合罐、磁力泵和精密過濾器;所述高壓泵的一端與箱體連接，另一端與混合罐連接;所述混合罐的 出口位于箱體內部的底部;所述磁力泵的一端與箱體連接，另一端與精密過濾器相連;所述箱體上部開設有漆渣出口;所述高壓泵將箱體內的電泳漆污水運輸至混合罐中，所述混合罐將電泳漆污水輸送回箱體底部內;所述磁力泵將處理后的液體輸送至精密過濾器過濾，精密過濾器將過濾后的清水排出。

　　其中，還包括第一管道、第二管道和第三管道，所述高壓泵通過第一管道與箱體連接，高壓泵通過第二管道與混合罐連接;所述磁力泵通過第三管道與箱體連接。

　　其中，所述混合罐還設有第四管道，第四管道的入口與混合罐相連，第四管道的出口位于箱體內部的底部;所述混合罐通過第四管道將電泳漆污水輸送至箱體底部內。

　　其中，所述第四管道上開設有調節流體運輸流量的調節閥和調節流體運輸壓力的壓力閥，所述調節閥為線性調節閥。

　　其中，所述箱體內還設有可顯示箱體內液位高低的液位指示計。

　　其中，所述箱體上還設有加料口，混凝劑通過加料口裝入箱體內。

　　其中，還包括刮渣機，所述刮渣機位于箱體上方，刮渣機往復運動，將浮渣運輸至漆渣出口排出。

　　其中，還包括電器控制柜，所述電器控制柜分別與所述高壓泵、磁力泵和精密過濾器電連接。

　　本實用新型的有益效果是：與現有技術相比，本案的一體式電泳污水處理器，結構簡單，使用方便，通過高壓泵和混合罐的循環抽吸，產生大量的氣泡，可有效地去除漆渣，去漆渣后的液體再通過精密過 濾器后，水質澄清透明、無異味，操作方便，漆渣的去除率高，節省水資源，能夠滿足環保的要求。
