申請日2016.07.21

　　公開(公告)日2016.12.28

　　IPC分類號E03F5/04; E03C1/29

　　摘要

　　本實用新型公開了一種帶側面污水收集的可調地漏，它包括從上到下依次連接的不銹鋼花片、不銹鋼花片支架、塑料箅子、可調座及地漏主體，地漏主體內有手提式水封結構，所述手提式水封結構包括水封蓋與水封座主體，水封蓋位于可調座下方，且水封蓋與地漏主體之間設有水封座密封圈，水封座主體與地漏主體底部緊密配合連接。本實用新型通過將得到的可調地漏安裝在樓房的廚房間和衛生間中，用于污水的下排和防止臭氣反沖，可根據實際需要修剪可調座的高度，安裝方便靈活，而且在排入水封之前采用雙層雜物阻隔，有效防止雜物進入地漏內，而且在側面設置污水收集機構，將側面污水收集并匯入地漏主體內腔。

　　權利要求書

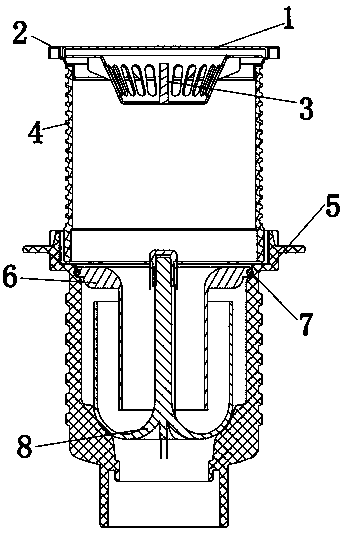

　　1.一種帶側面污水收集的可調地漏，包括從上到下依次連接的不銹鋼花片(1)、不銹鋼花片支架(2)、塑料箅子(3)、可調座(4)及地漏主體(5)，其特征在于地漏主體(5)內有手提式水封結構，所述手提式水封結構包括水封蓋(6)與水封座主體(8)，水封蓋(6)位于可調座(4)下方，且水封蓋(6)與地漏主體(5)之間設有水封座密封圈(7)，水封座主體(8)與地漏主體(5)底部緊密配合連接。

　　2.根據權利要求1所述的一種帶側面污水收集的可調地漏，其特征在于地漏主體(5)內均向設有4根加強筋(501)，加強筋(501)頂部對水封蓋(6)起限位作用，而加強筋(501)底部用于支撐水封座主體(8)，地漏主體(5)上設有與地漏主體(5)內部開槽連通的防水翼環(502)，地漏主體(5)內部設有4個臺階(503)，可調座(4)安裝在臺階(503)上，可調座(4)安裝后與地漏主體(5)表面留有間隙。

　　3.根據權利要求1所述的一種帶側面污水收集的可調地漏，其特征在于水封蓋(6)上設有提手(601)，水封蓋(6)與地漏主體(5)連接的接觸面上設有環形溝槽(602)，水封座密封圈(7)安裝在環形溝槽(602)內，提手(601)下表面設有連接孔(604)，水封座主體(8)頂部安裝在連接孔(604)內， 水封蓋(6)底面設有均勻分布的弧形加強筋(603)。

　　4.根據權利要求3所述的一種帶側面污水收集的可調地漏，其特征在于水封座主體(8)底部設為弧形結構(802)，水封座主體(8)中心設有帶斜度的連接柱(801)，連接柱(801)插入連接孔(604)內，所述連接柱(801)中下部間隔設有一組縱向加強筋(803)。

　　5.根據權利要求1所述的一種帶側面污水收集的可調地漏，其特征在于不銹鋼花片(1)上設有排列整齊的4*20mm的開口，用以阻擋雜物的流入地漏內，塑料箅子(3)上設有3*10的圓頭矩形開口。

　　6.根據權利要求1所述的一種帶側面污水收集的可調地漏，其特征在于不銹鋼花片(1)與可調座(4)的連接處采用直徑為0.5cm的過盈配合。

　　7.根據權利要求1所述的一種帶側面污水收集的可調地漏，其特征在于可調座(4)外表面設為齒形結構，上下相鄰兩個齒的間距為2mm。

　　說明書

　　一種帶側面污水收集的可調地漏

　　技術領域

　　本實用新型屬于家庭廚衛建筑排水部件技術領域，具體涉及一種帶側面污水收集的可調地漏。

　　背景技術

　　樓房的廚房間和衛生間一般均設有地漏，用于污水的下排和防止臭氣反沖。但目前的地漏普遍存在以下幾個缺陷，首先是地漏蓋采用普通塑料材質，結構強度較小且與周圍瓷磚不協調;其次是排入水封之前往往只有一層雜物阻隔;第三是水封高度及水封面積往往較小無法滿足可靠防臭與長時間防水封干涸的問題;第四是地漏高度固定，裝修施工時無法根據地面的實際高度進行調節;第五是一旦堵塞，疏堵和清洗工作極為復雜，且可能破壞水封或地漏;最后是無側面污水收集功能。

　　實用新型內容

　　針對現有技術中存在的上述問題，本實用新型的目的在于提供一種帶側面污水收集的可調地漏，它具有側面污水收集功能，且易于清洗，高度可調節的地漏。

　　所述的一種帶側面污水收集的可調地漏，包括從上到下依次連接的不銹鋼花片、不銹鋼花片支架、塑料箅子、可調座及地漏主體，其特征在于地漏主體內有手提式水封結構，所述手提式水封結構包括水封蓋與水封座主體，水封蓋位于可調座下方，且水封蓋與地漏主體之間設有水封座密封圈，水封座主體與地漏主體底部緊密配合連接。

　　所述的一種帶側面污水收集的可調地漏，其特征在于地漏主體內均向設有4根加強筋，加強筋頂部對水封蓋起限位作用，而加強筋底部用于支撐水封座主體，地漏主體上設有與地漏主體內部開槽連通的防水翼環，地漏主體內部設有4個臺階，可調座安裝在臺階上，可調座安裝后與地漏主體表面留有間隙。

　　所述的一種帶側面污水收集的可調地漏，其特征在于水封蓋上設有提手，水封蓋與地漏主體連接的接觸面上設有環形溝槽，水封座密封圈安裝在環形溝槽內，提手下表面設有連接孔，水封座主體頂部安裝在連接孔內， 水封蓋底面設有均勻分布的弧形加強筋。

　　所述的一種帶側面污水收集的可調地漏，其特征在于水封座主體底部設為弧形結構，水封座主體中心設有帶斜度的連接柱，連接柱插入連接孔內，所述連接柱中下部間隔設有一組縱向加強筋。

　　所述的一種帶側面污水收集的可調地漏，其特征在于不銹鋼花片上設有排列整齊的4*20mm的開口，用以阻擋雜物的流入地漏內，塑料箅子上設有3*10的圓頭矩形開口。

　　所述的一種帶側面污水收集的可調地漏，其特征在于不銹鋼花片與可調座的連接處采用直徑為0.5cm的過盈配合。

　　所述的一種帶側面污水收集的可調地漏，其特征在于可調座外表面設為齒形結構，上下相鄰兩個齒的間距為2mm。

　　上述的一種帶側面污水收集的可調地漏，它包括從上到下依次連接的不銹鋼花片、不銹鋼花片支架、塑料箅子、可調座及地漏主體，地漏主體內有手提式水封結構，所述手提式水封結構包括水封蓋與水封座主體，水封蓋位于可調座下方，且水封蓋與地漏主體之間設有水封座密封圈，水封座主體與地漏主體底部緊密配合連接。本實用新型通過將得到的可調地漏安裝在樓房的廚房間和衛生間中，用于污水的下排和防止臭氣反沖，可根據實際需要修剪可調座的高度，安裝方便靈活，而且在排入水封之前采用雙層雜物阻隔，有效防止雜物進入地漏內，而且在側面設置污水收集機構，將側面污水收集并匯入地漏主體內腔。
