申請日2016.07.21

　　公開(公告)日2016.12.21

　　IPC分類號B01L9/02; C02F1/28

　　摘要

　　本實用新型涉及一種化學實驗室廢水處理實驗桌，包括支撐座，所述支撐座頂部設有操作臺，所述操作臺上四周均設有實驗操作區，所述操作臺中心處頂部設有廢水回收口，所述支撐座包括廢水處理區與腳踏區，所述廢水處理區內腔設有廢水集水槽，所述廢水集水槽底部通過管道連接吸附罐，管道內腔設有擋板，擋板底部與管道內壁一側之間設有彈簧，腳踏區內腔底部設有彈性裝置，彈性裝置一側通過延長桿與擋板底部垂直連接，既可以實現在桌面上進行實驗操作，也可以將廢水進行處理，快捷方便，整個過程在密閉的空間里進行，而且通過腳踩的形式進行導通，不需要人為的傾倒，發生濺射，對皮膚造成傷害，實用性強。

　　權利要求書

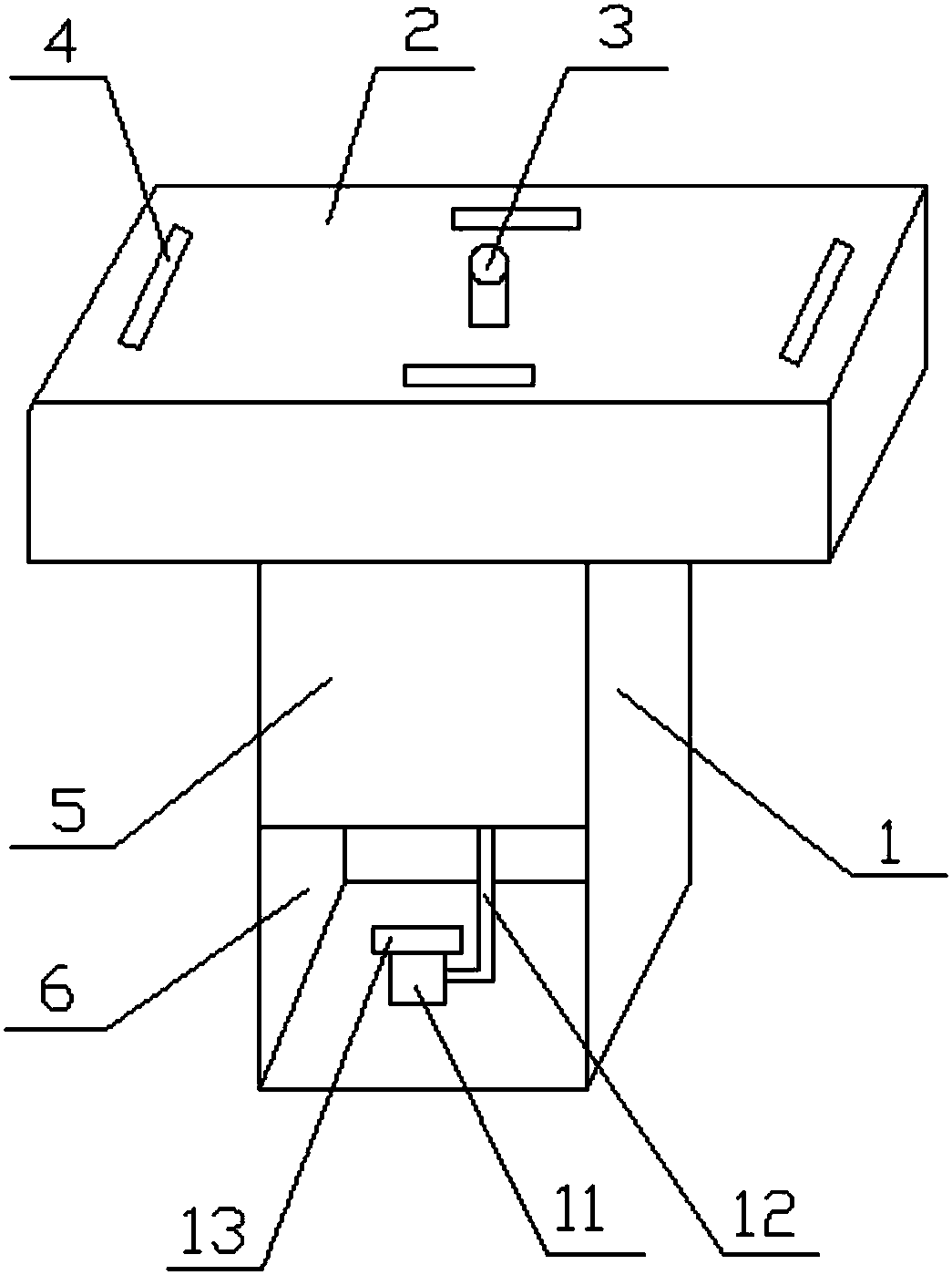

　　1.一種化學實驗室廢水處理實驗桌，包括支撐座(1)，其特征在于，所述支撐座(1)頂部設有操作臺(2)，所述操作臺(2)上四周均設有實驗操作區(3)，所述操作臺(2)中心處頂部設有廢水回收口(4)，廢水回收口(4)的下部與廢水集水槽(7)相通;

　　所述支撐座(1)包括廢水處理區(5)與腳踏區(6)，所述廢水處理區(5)內腔設有廢水集水槽(7)，所述廢水集水槽(7)底部通過管道(8)連接吸附罐(9)，所述管道(8)內腔設有擋板(10)，所述擋板(10)底部與管道(8)內壁一側之間設有彈簧，所述腳踏區(6)內腔底部設有彈性裝置(11)，所述彈性裝置(11)一側通過延長桿(12)與擋板(10)底部垂直連接，所述彈性裝置(11)頂部設有腳踏板(13)。

　　2.根據權利要求1所述一種化學實驗室廢水處理實驗桌，其特征在于：所述廢水回收口(4)與廢水集水槽(7)貫通連接，所述廢水集水槽(7)為倒圓錐形結構。

　　3.根據權利要求1所述一種化學實驗室廢水處理實驗桌，其特征在于：所述腳踏板(13)外壁上還設有防滑紋理。

　　4.根據權利要求1所述一種化學實驗室廢水處理實驗桌，其特征在于：所述延長桿(12)采用不銹鋼材料。

　　5.根據權利要求1所述一種化學實驗室廢水處理實驗桌，其特征在于：所述吸附罐(9)側面還設有液體更換口(14)。

　　6.根據權利要求1所述一種化學實驗室廢水處理實驗桌，其特征在于：所述廢水回收口(4)設置在操作臺(2)的四周。

　　7.根據權利要求1所述一種化學實驗室廢水處理實驗桌，其特征在于：所述廢水回收口(4)設置在操作臺(2)的中心位置。

　　說明書

　　一種化學實驗室廢水處理實驗桌

　　技術領域

　　本實用新型涉及一種化學實驗室廢水處理實驗桌，屬于化學實驗器材領域。

　　背景技術

　　化學品在推動會進步、提高生產力、消滅蟲害、減少疾病、方便人民生活方面發揮了巨大作用，但在生產、運輸、使用、廢棄過程中不免進入環境而引起污染，人們最為關注的是那些對生物有急慢性毒性、易揮發、在環境中難降解、高殘留、通過食物鏈危害身體健康的化學品。研究表明，約有140多種化學品對動物有致癌作用，確認對人的致癌物和可疑致癌物約有40多種。有毒有害化學品突發污染事故頻繁發生，嚴重威脅人民生命財產安全和社會穩定，有的則造成嚴重生態災難。盡管各國政府采取了預防措施，事后采取了補救辦法，但也防不勝防。我們在化學實驗室做實驗時產生的廢水不及時處理，也會造成化學污染，雖然有了吸附罐，但在傾倒時容易發生濺射，因此，需要進一步改進。

　　實用新型內容

　　本實用新型要解決的技術問題克服現有的缺陷，提供一種化學實驗室廢水處理實驗桌，既可以實現在桌面上進行實驗操作，也可以將廢水進行處理，快捷方便，整個過程在密閉的空間里進行，而且通過腳踩的形式進行導通，不需要人為的傾倒，發生濺射，對皮膚造成傷害，可以有效解決背景技術中的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　一種化學實驗室廢水處理實驗桌，包括支撐座，所述支撐座頂部設有操作臺，所述操作臺上四周均設有實驗操作區，所述操作臺中心處頂部設有廢水回收口，所述支撐座包括廢水處理區與腳踏區，所述廢水處理區內腔設有廢水集水槽，所述廢水集水槽底部通過管道連接吸附罐，所述管道內腔設有擋板，所述擋板底部與管道內壁一側之間設有彈簧，所述腳踏區內腔底部設有彈性裝置，所述彈性裝置一側通過延長桿與擋板底部垂直連接，所述彈性裝置頂部設有腳踏板。

　　進一步而言，所述廢水回收口與廢水集水槽貫通連接，所述廢水集水槽為倒圓錐形結構。

　　進一步而言，所述腳踏板外壁上還設有防滑紋理。

　　進一步而言，所述延長桿采用不銹鋼材料。

　　進一步而言，所述吸附罐側面還設有液體更換口。

　　本實用新型有益效果：

　　化學實驗過程中產生的廢水通過廢水回收口進行收集并送至廢水集水槽，當所有廢水收集完后，通過腳踩腳踏板使擋板一端下移，讓廢水流入到吸附罐中進行處理，實現在桌面上進行實驗操作，在桌面下將廢水進行處理，快捷方便，整個過程在密閉的空間里進行，而且通過腳踩的形式進行導通，不需要人為的傾倒，不會發生濺射，對皮膚造成傷害，實用性強。
