申請日2016.07.21

　　公開(公告)日2016.12.14

　　IPC分類號B01L9/02; C02F9/10

　　摘要

　　本實用新型公開了教學設備技術領域的一種帶有化學廢水半自動凈化裝置的中學化學試驗操作臺，包括兩組平行設置的支腿和設置在兩組支腿頂部的操作臺，所述操作臺的頂部左側安裝有試管架，所述操作臺的頂部右側開有廢水槽，所述廢水槽的底部安裝有下水管，所述電極箱的左側通過水管連接有吸附箱，所述蒸餾箱的左側通過水管連接有清水箱，該實用新型增加了化學廢水凈化裝置，將化學廢水經過化學反應箱進行廢水的酸堿性中和以及去除廢水中的重金屬，吸附箱可以去除化學廢水的雜質和異味，最后經過蒸餾，得到無污染的水，該實用新型有效的解決了化學廢水的處理問題，保護了環境，使用方便，實用性強。

　　權利要求書

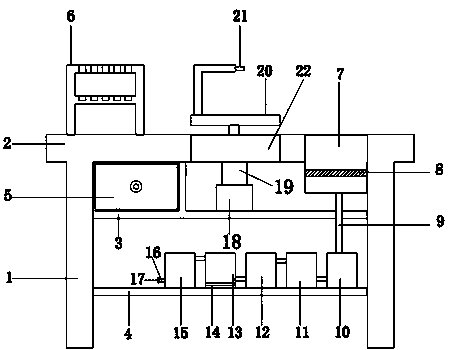

　　1.一種帶有化學廢水半自動凈化裝置的中學化學試驗操作臺，包括兩組平行設置的支腿(1)和設置在兩組支腿(1)頂部的操作臺(2)，其特征在于：兩組所述支腿(1)之間安裝有上隔板(3)和下隔板(4)，且所述上隔板(3)位于下隔板(4)的上方，所述上隔板(3)的頂部左側安裝有抽屜(5)，所述操作臺(2)的頂部左側安裝有試管架(6)，所述操作臺(2)的頂部右側開有廢水槽(7)，所述廢水槽(7)的底部安裝有下水管(9)，所述下水管(9)的底部貫穿于上隔板(3)連接有化學反應箱(10)，且所述化學反應箱(10)位于下隔板(4)的頂部右側，所述化學反應箱(10)的左側通過水管連接有電極箱(11)，所述電極箱(11)的左側通過水管連接有吸附箱(12)，所述吸附箱(12)的左側通過水管連接有蒸餾箱(13)，所述蒸餾箱(13)的內腔安裝有加熱管(14)，所述蒸餾箱(13)的左側通過水管連接有清水箱(15)，所述清水箱(15)的左側安裝有出水管(16)，所述出水管(16)上安裝有閥門(17)。

　　2.根據權利要求1所述的一種帶有化學廢水半自動凈化裝置的中學化學試驗操作臺，其特征在于：所述操作臺(2)的頂部中央位置開有通孔(22)，所述上隔板(3)的頂部中央位置安裝有液壓缸(18)，所述液壓缸(18)的頂部動力輸出端安裝有伸縮桿(19)，所述伸縮桿(19)的頂部貫穿于通孔(22)連接有展示臺(20)，所述展示臺(20)的頂部通過折型桿安裝有鐵圈(21)。

　　3.根據權利要求2所述的一種帶有化學廢水半自動凈化裝置的中學化學試驗操作臺，其特征在于：所述通孔(22)和展示臺(20)的形狀、大小均相同。

　　4.根據權利要求1所述的一種帶有化學廢水半自動凈化裝置的中學化學試驗操作臺，其特征在于：所述吸附箱(12)的內腔頂部安裝有小型高壓泵(121)，所述吸附箱(12)的內腔從上到下依次安裝有反滲透膜(122)、石英砂層(123)、PP棉層(124)和活性炭層(125)。

　　5.根據權利要求1所述的一種帶有化學廢水半自動凈化裝置的中學化學試驗操作臺，其特征在于：所述抽屜(5)的內壁設置有緩沖層，所述廢水槽(7)的內壁鍍有防腐膜。

　　說明書

　　一種帶有化學廢水半自動凈化裝置的中學化學試驗操作臺

　　技術領域

　　本實用新型涉及教學設備技術領域，具體為一種帶有化學廢水半自動凈化裝置的中學化學試驗操作臺。

　　背景技術

　　化學試驗是中學的化學課程學習中必不可少的一部分，是教師用來向?qū)W生展示實驗操作的平臺，在使用的過程中會涉及很多化學試劑，現有的化學實驗操作臺不帶有化學廢水凈化裝置，導致廢水無處排放，而且大多數化學廢水都具有腐蝕性和毒性，對人體和環境都具有很大的危害，為此，我們提出一種帶有化學廢水半自動凈化裝置的中學化學試驗操作臺。

　　實用新型內容

　　本實用新型的目的在于提供一種帶有化學廢水半自動凈化裝置的中學化學試驗操作臺，以解決上述背景技術中提出的現有的化學實驗操作臺不帶有化學廢水凈化裝置，導致廢水無處排放的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種帶有化學廢水半自動凈化裝置的中學化學試驗操作臺，包括兩組平行設置的支腿和設置在兩組支腿頂部的操作臺，兩組所述支腿之間安裝有上隔板和下隔板，且所述上隔板位于下隔板的上方，所述上隔板的頂部左側安裝有抽屜，所述操作臺的頂部左側安裝有試管架，所述操作臺的頂部右側開有廢水槽，所述廢水槽的底部安裝有下水管，所述下水管的底部貫穿于上隔板連接有化學反應箱，且所述化學反應箱位于下隔板的頂部右側，所述化學反應箱的左側通過水管連接有電極箱，所述電極箱的左側通過水管連接有吸附箱，所述吸附箱的左側通過水管連接有蒸餾箱，所述蒸餾箱的內腔安裝有加熱管，所述蒸餾箱的左側通過水管連接有清水箱，所述清水箱的左側安裝有出水管，所述出水管上安裝有閥門。

　　優選的，所述操作臺的頂部中央位置開有通孔，所述上隔板的頂部中央位置安裝有液壓缸，所述液壓缸的頂部動力輸出端安裝有伸縮桿，所述伸縮桿的頂部貫穿于通孔連接有展示臺，所述展示臺的頂部通過折型桿安裝有鐵圈。

　　優選的，所述通孔和展示臺的形狀、大小均相同。

　　優選的，所述吸附箱的內腔頂部安裝有小型高壓泵，所述吸附箱的內腔從上到下依次安裝有反滲透膜、石英砂層、PP棉層和活性炭層。

　　優選的，所述抽屜的內壁設置有緩沖層，所述廢水槽的內壁鍍有防腐膜。

　　與現有技術相比，本實用新型的有益效果是：該實用新型增加了化學廢水凈化裝置，化學廢水經過化學反應箱進行廢水的酸堿性中和以及去除廢水中的重金屬，吸附箱可以去除化學廢水中的雜質和異味，最后經過蒸餾，得到無污染的水，該實用新型有效的解決了化學廢水的處理問題，保護了環境，使用方便，實用性強。
