申請日2016.07.21

　　公開(公告)日2016.10.26

　　IPC分類號C02F11/18

　　摘要

　　本發明是一種污泥干化處理系統，涉及污泥處理技術領域，為解決污泥高溫干化過程中存在的能耗較高及污染嚴重的問題而設計。該污泥干化處理系統包括：干化倉、熱空氣循環單元和溫控單元。其中，干化倉的密閉腔室內置有待干化的污泥。熱空氣循環單元包括與干化倉的密閉腔室相連通的熱空氣管路、用于對熱空氣管路內熱空氣除濕的除濕裝置和用于述熱空氣管路內熱空氣加熱的加熱裝置，除濕裝置和加熱裝置沿?zé)峥諝夤苈穬?nèi)熱空氣的流動方向依次設置。溫控單元與加熱裝置相連通且并聯設置。本發明提供的污泥干化處理系統用于實現對污泥的低溫?zé)嵫�環干化。

　　權利要求書

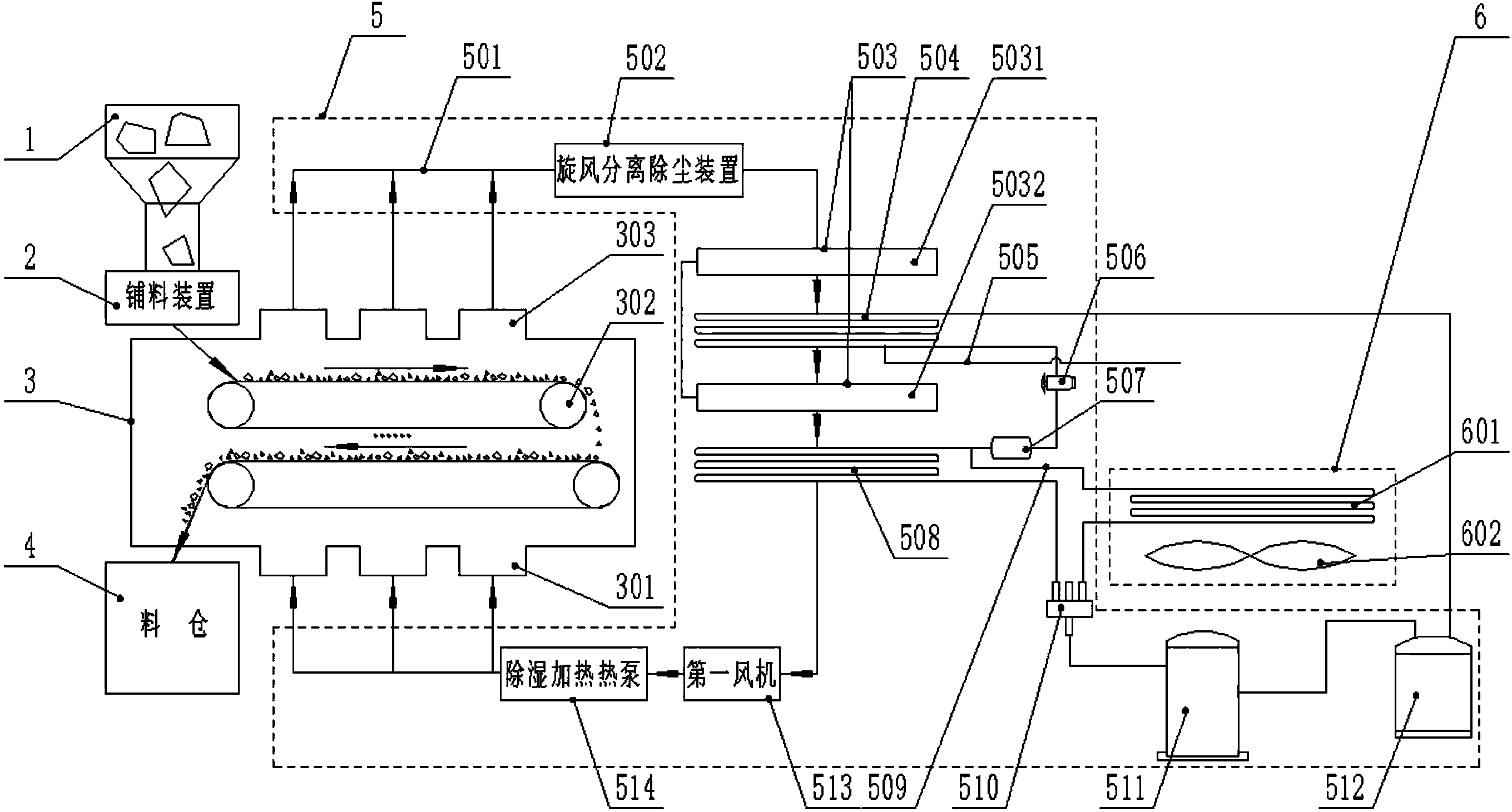

　　1.一種污泥干化處理系統，其特征在于，包括：

　　干化倉(3)，所述干化倉(3)的密閉腔室內置有待干化的污泥;

　　熱空氣循環單元(5)，所述熱空氣循環單元(5)包括與所述干化倉(3)的密閉腔室相連通的熱空氣管路(501)、用于對所述熱空氣管路(501)內熱空氣除濕的除濕裝置和用于對所述熱空氣管路(501)內熱空氣加熱的加熱裝置，所述除濕裝置和所述加熱裝置沿所述熱空氣管路(501)內熱空氣的流動方向依次設置;

　　溫控單元(6)，所述溫控單元(6)與所述加熱裝置相連通且并聯設置。

　　2.根據權利要求1所述的污泥干化處理系統，其特征在于，所述熱空氣循環單元(5)中，所述除濕裝置為蒸發器(504)，所述加熱裝置為主冷凝器(508)，所述蒸發器(504)和所述主冷凝器(508)通過一管路回路相連通，所述蒸發器(504)和所述主冷凝器(508)之間連通有膨脹閥(506)和壓縮機(511)。

　　3.根據權利要求2所述的污泥干化處理系統，其特征在于，在所述蒸發器(504)與所述主冷凝器(508)之間連通有省能熱交換器(512)。

　　4.根據權利要求2所述的污泥干化處理系統，其特征在于，所述溫控單元(6)包括輔冷凝器和用于對所述輔冷凝器散熱的散熱裝置;所述輔冷凝器的兩端分別與所述主冷凝器(508)的兩端相連通且并聯設置。

　　5.根據權利要求4所述的污泥干化處理系統，其特征在于，所述輔冷凝器為風冷凝器(601)，所述散熱裝置為冷卻風扇(602);

　　或者，所述輔冷凝器為水冷凝器(603)，所述散熱裝置包括通過冷卻管路(604)相連通的冷卻塔(605)和冷卻泵(606)。

　　6.根據權利要求4所述的污泥干化處理系統，其特征在于，所述熱空氣循環單元(5)還包括四通閥(510)，所述四通閥(510)的一個接口為用于填充冷媒介質的填充口，所述四通閥(510)的另外三個接口分別連通所述主冷凝器(508)、所述輔冷凝器和所述壓縮機(511)。

　　7.根據權利要求2-6任一項所述的污泥干化處理系統，其特征在于，所述熱空氣循環單元(5)還包括用于暫時存儲所述熱空氣管路(501)內熱空氣熱量的回?zé)崞?503)，所述回?zé)崞?503)包括用于吸收熱量的吸熱模塊(5031)及用于釋放熱量的放熱模塊(5032)，所述吸熱模塊(5031)與所述放熱模塊(5032)相連通;所述熱空氣依次通過所述吸熱模塊(5031)、所述蒸發器(504)和所述放熱模塊(5032)進行熱交換。

　　8.根據權利要求7所述的污泥干化處理系統，其特征在于，所述干化倉(3)的密閉腔室內設有至少一個用于振蕩并輸送污泥的振動輸送帶(302)。

　　9.根據權利要求7所述的污泥干化處理系統，其特征在于，所述干化倉(3)的底部設有熱空氣進口(301)，所述熱空氣進口(301)與所述熱空氣管路(501)的出口相連通;所述干化倉(3)的頂部設有熱空氣出口(303)，所述熱空氣出口(303)與所述熱空氣管路(501)的進口相連通。

　　10.根據權利要求7所述的污泥干化處理系統，其特征在于，還包括用于向所述干化倉(3)進行布料的鋪料裝置(2)，所述鋪料裝置(2)設置于所述干化倉(3)的進料口處。

　　說明書

　　一種污泥干化處理系統

　　技術領域

　　本發明涉及污泥處理技術領域，尤其涉及一種污泥干化處理系統。

　　背景技術

　　污泥是廢水、污水處理過程中污染物的濃縮，主要由微生物細胞群體及其解體產物組成，除含有大量有機質外，還含有大量的重金屬離子、病原菌等有害物質，并具有含水量高、體積大、形態復雜、輸送困難等特性。這些污泥如果得不到及時有效的處理處置，將會從空氣、地下水和食物鏈等方面威脅人類的生活，對環境造成極大破壞。隨著污水處理量的不斷增加，污泥的產量也急速增加，據調研結果顯示，每年廢水處理站和污水處理廠所產生的污泥有近80%沒有得到妥善的減量化和資源化處理。如何將產量巨大、成分復雜的污泥進行減量化和資源化處理，已成為亟待解決的環境及能源問題。

　　在眾多的污泥處理技術中，對污泥的進一步干化是一種非常有效的減量化方法。通常，污泥干化為高溫干化，干化溫度為110-150℃，其通過污泥布料機將污泥輸送至帶式烘干機上，在輸送帶對污泥進行輸送的過程中通入熱空氣對其進行循環加熱，以帶走污泥中存在的水分。這種利用高溫對污泥進行烘干的方式，會使污泥中的有機質分解，釋放大量臭氣，這就需要配套設置復雜的尾氣處理系統，不僅會增加能源的消耗，還會增加設備的購置成本和安裝維護成本，而且還會增加干化系統整體的占地面積。同時，采用這種高溫干化的方式，還會使污泥內部的部分輕質物質形成粉塵，揮發到空氣中，極易發生爆炸危險。

　　發明內容

　　本發明的目的在于提供一種污泥干化處理系統，以解決上述污泥高溫干化過程中存在的能耗較高及污染嚴重的技術問題。

　　本發明是一種污泥干化處理系統，包括：

　　干化倉，所述干化倉的密閉腔室內置有待干化的污泥;

　　熱空氣循環單元，所述熱空氣循環單元包括與所述干化倉的密閉腔室相連通的熱空氣管路、用于對所述熱空氣管路內熱空氣除濕的除濕裝置和用于對所述熱空氣管路內熱空氣加熱的加熱裝置，所述除濕裝置和所述加熱裝置沿所述熱空氣管路內熱空氣的流動方向依次設置;

　　溫控單元，所述溫控單元與所述加熱裝置相連通且并聯設置。

　　進一步的，所述熱空氣循環單元中，所述除濕裝置為蒸發器，所述加熱裝置為主冷凝器，所述蒸發器和所述主冷凝器通過一管路回路相連通，所述蒸發器和所述主冷凝器之間連通有膨脹閥和壓縮機。

　　進一步的，在所述蒸發器與所述主冷凝器之間連通有省能熱交換器。

　　進一步的，所述溫控單元包括輔冷凝器和用于對所述輔冷凝器散熱的散熱裝置;所述輔冷凝器的兩端分別與所述主冷凝器的兩端相連通且并聯設置。

　　進一步的，所述輔冷凝器為風冷凝器，所述散熱裝置為冷卻風扇;或者，所述輔冷凝器為水冷凝器，所述散熱裝置包括通過冷卻管路相連通的冷卻塔和冷卻泵。

　　進一步的，所述熱空氣循環單元還包括四通閥，所述四通閥的一個接口為用于填充冷媒介質的填充口，所述四通閥的另外三個接口分別連通所述主冷凝器、所述輔冷凝器和所述壓縮機。

　　進一步的，所述熱空氣循環單元還包括用于暫時存儲所述熱空氣管路內熱空氣熱量的回?zé)崞�，所述回�(zé)崞靼�括用于吸收熱量的吸熱模塊及用于釋放熱量的放熱模塊，所述吸熱模塊與所述放熱模塊相連通;所述熱空氣依次通過所述吸熱模塊、所述蒸發器和所述放熱模塊進行熱交換。

　　進一步的，所述干化倉的密閉腔室內設有至少一個用于振蕩并輸送污泥的振動輸送帶。

　　進一步的，所述干化倉的底部設有熱空氣進口，所述熱空氣進口與所述熱空氣管路的出口相連通;所述干化倉的頂部設有熱空氣出口，所述熱空氣出口與所述熱空氣管路的進口相連通。

　　進一步的，所述污泥干化處理系統還包括用于向所述干化倉進行布料的鋪料裝置，所述鋪料裝置設置于所述干化倉的進料口處。

　　本發明帶來的有益效果是：

　　在本實施例中，通過在熱空氣循環單元中設置熱空氣管路、除濕裝置及加熱裝置，并將熱空氣管路的出口和入口分別與干化倉熱空氣進口和熱空氣出口相連通，當干化污泥后的潮濕熱空氣通過除濕裝置的除濕作用和加熱裝置的加熱作用后，再次成為干燥熱空氣，并再次進入到干化倉中對污泥進行后續干化，實現了對干化倉中污泥的循環加熱干化。而且，當本實施例的污泥干化系統的干化溫度過高時，通過在上述加熱裝置的并聯支路上設置溫控單元對熱空氣循環單元中熱空氣循環管路內的熱空氣進行降溫，從而保證了污泥的干化過程一直在40-75℃的相對低溫狀態下進行，改善了傳統污泥干化方式中因干化溫度過高而造成的臭氣揮發現象，無需另外設置配套的臭氣處理系統，降低了能源的消耗，也降低了設備的購置與維護成本，還減少了土建費用。同時，由于整個干化過程溫度較低，基本不會出現揚塵現象，因而保證了整個污泥干化處理系統的安全運行，極大地降低了爆炸隱患。
