申請日2016.05.31

　　公開(公告)日2016.08.17

　　IPC分類號B01D21/24

　　摘要

　　本發明的目的是提出一種使用方便、可針對多種污泥池進行污泥掏挖的自行式污泥掏挖設備。本發明的自行式污泥掏挖設備由裝有驅動機構可自我行走的行走架、安裝于行走架上的支架、架設于支架上的鋼制污泥輸送管構成，所述污泥輸送管由入口端水平段、中部的垂直段和出口端水平段連接而成，所述支架上安裝有電機，污泥輸送管的入口端水平段處設有壓縮絞龍，所述壓縮絞龍露出于污泥輸送管外的一端的旁側設有翻攪絞龍;所述壓縮絞龍的一端露出于污泥輸送管外部，另一端穿過污泥輸送管入口端水平段而通過傳動鏈與電機連接;所述翻攪絞龍通過軸承安裝于污泥輸送管的入口端水平段的一側，并通過傳動鏈與壓縮絞龍相連，以使壓縮絞龍與翻攪絞龍同步轉動。

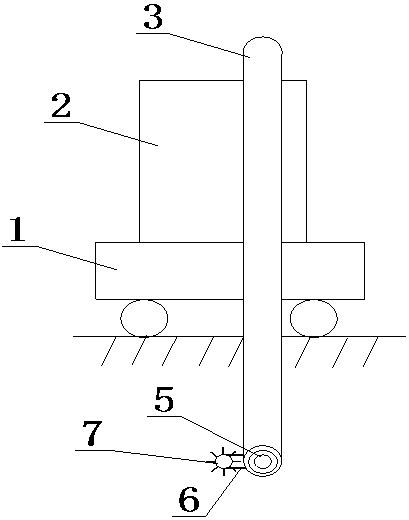

　　摘要附圖



　　權利要求書

　　1.一種自行式污泥掏挖設備，其特征在于由裝有驅動機構可自我行走的行走架、安裝于行走架上的支架、架設于支架上的鋼制污泥輸送管構成，所述污泥輸送管由入口端水平段、中部的垂直段和出口端水平段連接而成，所述支架上安裝有電機，污泥輸送管的入口端水平段處設有壓縮絞龍，所述壓縮絞龍露出于污泥輸送管外的一端的旁側設有翻攪絞龍，所述壓縮絞龍由攪拌軸及螺旋設置于攪拌軸外壁面的攪拌葉構成，所述翻攪絞龍由攪拌軸及呈放射狀設置于攪拌軸外壁面的攪拌葉構成;所述壓縮絞龍的一端露出于污泥輸送管外部，另一端穿過污泥輸送管入口端水平段而通過傳動鏈與電機連接;所述翻攪絞龍通過軸承安裝于污泥輸送管的入口端水平段的一側，并通過傳動鏈與壓縮絞龍相連，以使壓縮絞龍與翻攪絞龍同步轉動。

　　2.根據權利要求1所述的自行式污泥掏挖設備，其特征在于所述支架通過液壓頂升氣缸安裝于行走架上，以使支架的高度可調。

　　3.根據權利要求1所述的自行式污泥掏挖設備，其特征在于所述污泥輸送管中部的垂直段的側壁設有透水孔，透水孔的直徑小于2cm。

　　說明書

　　自行式污泥掏挖設備

　　技術領域

　　本發明屬于環保技術領域，特別涉及到一種污泥掏挖設備。

　　背景技術

　　專利號為201210202799.3的發明公開了一種污泥掏挖機，在該污泥掏挖機中，在被配設為環狀地卷繞而在污泥沉淀池內來回行走的鎖鏈上安裝對堆積在上述污泥沉淀池的底面的污泥進行掏挖的刮板而構成污泥掏挖體。污泥掏挖體構成為在污泥沉淀池內的處理水中上浮，在污泥沉淀池內的上側的污泥掏挖體的行走路徑中，設置有用于對污泥掏挖體的上浮進行按壓的上部軌道、沒有設置上部軌道而允許污泥掏挖體在處理水中上浮的鎖鏈緊張區域。

　　上述污泥掏挖機需要在污泥池中預先安裝鎖鏈、軌道等部件，因此設置不夠靈活，通用性差、維護成本高。

　　發明內容

　　本發明的目的是提出一種使用方便、可針對多種污泥池進行污泥掏挖的自行式污泥掏挖設備。

　　本發明的自行式污泥掏挖設備由裝有驅動機構可自我行走的行走架、安裝于行走架上的支架、架設于支架上的鋼制污泥輸送管構成，所述污泥輸送管由入口端水平段、中部的垂直段和出口端水平段連接而成，所述支架上安裝有電機，污泥輸送管的入口端水平段處設有壓縮絞龍，所述壓縮絞龍的一端露出于污泥輸送管外部，另一端穿過污泥輸送管入口端水平段而通過傳動鏈與電機連接;所述壓縮絞龍露出于污泥輸送管外的一端的旁側設有翻攪絞龍，所述壓縮絞龍由攪拌軸及螺旋設置于攪拌軸外壁面的攪拌葉構成，所述翻攪絞龍由攪拌軸及呈放射狀設置于攪拌軸外壁面的攪拌葉構成;所述翻攪絞龍通過軸承安裝于污泥輸送管的入口端水平段的一側，并通過傳動鏈與壓縮絞龍相連，以使壓縮絞龍與翻攪絞龍同步轉動。

　　上述自行式污泥掏挖設備的工作原理如下：

　　行走架在驅動裝置的驅動下沿污泥池邊移動，而污泥輸送管的入口端水平段位于污泥池底部，翻攪絞龍伸入到污泥中;在行走架移動過程中，電機帶動壓縮絞龍與翻攪絞龍同步轉動，翻攪絞龍將污泥翻攪松動，隨后壓縮絞龍將污泥壓入污泥輸送管中，并最終由污泥輸送管的出口端排出，人們只需要在污泥輸送管的出口端預先設置好小車，即可將污泥運走。

　　如果污泥池較大，則可以在清理好池邊的污泥后，將自行式污泥掏挖設備移動至污泥池內，這樣就不會受到污泥池面積的限制了。

　　進一步地，所述支架通過液壓頂升氣缸安裝于行走架上，以使支架的高度可調，從而調節污泥輸送管的入口端水平段的高度，使自行式污泥掏挖設備能夠適應不同深度的污泥池。

　　進一步地，所述污泥輸送管中部的垂直段的側壁設有透水孔，透水孔的直徑小于2cm。在污泥被壓縮絞龍的攪拌葉壓入到污泥輸送管中后，污泥在污泥輸送管中移動的過程中，污泥中所含有的部分污水會在壓力作用下沿透水孔滲出，從而減少污泥輸送管出口端所排出污泥的含水量。

　　本發明的自行式污泥掏挖設備結構簡單、使用方便，并可適用于不同面積、深度的污泥池，特別適用于污泥已經干涸并較硬的污泥池，具有很好的通用性。
