申請日2015.05.14

　　公開(公告)日2015.09.16

　　IPC分類號C02F103/16; C02F9/04

　　摘要

　　一種地埋式電鍍污水處理設備，包括反應釜、污水進管等，其特征在于：還包括防泄漏外殼、活性炭凈化器、中和反應池、中空纖維過濾層、PH計探頭、傳感器、催化還原反應裝置，所述防泄漏外殼套在反應釜外部，所述反應釜內設有格柵，所述格柵后方設有中和反應池，所述中和反應池后方安裝有催化還原反應裝置。密封圈和活性炭凈化器可以吸附地下的濕氣，避免濕氣腐蝕反應釜，提高設備的使用壽命;當有較大的PH波動時，表明有污水泄漏，通過無線傳感器發出信號，工作人員接收到異常信號及時處理這一情況，能有效避免污水泄漏污染地下水源。本實用新型結構簡單，不占用地面空間，不影響周圍環境，人工操作強度低、穩定可靠、處理效果好。

　　權利要求書

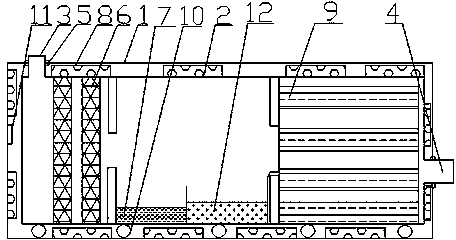

　　1.一種地埋式電鍍污水處理設備，包括反應釜、污水進管、凈水出管、密封圈、格柵，其特征在于：還包括防泄漏外殼、活性炭凈化器、中和反應池、中空纖維過濾層、PH計探頭、傳感器、催化還原反應裝置，所述防泄漏外殼套在反應釜外部，所述防泄漏外殼與反應釜之間安裝有活性炭凈化器，所述防泄漏外殼內壁上安裝有PH計探頭和無線傳感器，所述反應釜前端設有污水進管，所述反應釜尾部設有凈水出管，所述防泄漏外殼與污水進管、凈水出管的連接處分別安裝有密封圈，所述反應釜內設有格柵，所述格柵后方設有中和反應池，所述中和反應池后方安裝有催化還原反應裝置，所述催化還原反應裝置的后方安裝有中空纖維過濾層。

　　2.按照權利要求1所述的一種地埋式電鍍污水處理設備，其特征在于：所述中和反應裝置底部填充有鋇鹽和流砂。

　　3.按照權利要求1所述的一種地埋式電鍍污水處理設備，其特征在于：所述無線傳感器與電源相連。

　　4.按照權利要求1所述的一種地埋式電鍍污水處理設備，其特征在于：所述防泄漏外殼為可拆卸結構。

　　說明書

　　一種地埋式電鍍污水處理設備

　　技術領域

　　本實用新型涉及污水處理領域，尤其涉及一種地埋式電鍍污水處理設備。

　　背景技術

　　電鍍廠排出的廢水和廢液中的金屬離子，有的以簡單的陽離子形態存在，有的以酸根形式存在，有的還屬于致癌和致畸變的劇毒物質。電鍍廢水多有毒，危害性較大，未經處理達標的電鍍廢水排入河道、池塘或深入地下，不但會危害環境，而且會污染飲用水和工業用水。電鍍污水中含有的六價鉻會對環境污染且嚴重危害人類健康，因此必須認真地加以處理。傳統電鍍污水處理設備占地面積較大，由于地下有濕氣侵蝕設備，使用壽命較短，且無法探測是否有污水泄漏，在大量污水泄漏時會污染地下水源，造成區域性水源污染，可靠性差。

　　發明內容

　　根據以上技術問題，本實用新型提供一種地埋式電鍍污水處理設備，包括反應釜、污水進管、凈水出管、密封圈、格柵，其特征在于：還包括防泄漏外殼、活性炭凈化器、中和反應池、中空纖維過濾層、PH計探頭、無線傳感器、催化還原反應裝置，所述防泄漏外殼套在反應釜外部，所述防泄漏外殼與反應釜之間安裝有活性炭凈化器，所述防泄漏外殼內壁上安裝有PH計探頭和無線傳感器，所述反應釜前端設有污水進管，所述反應釜尾部設有凈水出管，所述防泄漏外殼與污水進管、凈水出管的連接處分別安裝有密封圈，所述反應釜內設有格柵，所述格柵后方設有中和反應池，所述中和反應池后方安裝有催化還原反應裝置，所述催化還原反應裝置的后方安裝有中空纖維過濾層。

　　所述中和反應裝置底部填充有鋇鹽和流砂。

　　所述無線傳感器與電源相連。

　　所述防泄漏外殼為可拆卸結構。

　　本實用新型的有益效果為：本實用新型提供一種地埋式電鍍污水處理設備，安裝在防泄漏外殼與反應釜之間的活性炭凈化器可以凈化由排氣口排出的氣體，還可吸附地下的濕氣，避免濕氣腐蝕反應釜，提高設備的使用壽命;防泄漏外殼內壁上安裝有PH計探頭時時探測防泄漏外殼與反應釜之間的PH，當有較大的PH波動時，表明有污水泄漏，通過無線傳感器發出信號，工作人員接收到異常信號及時檢修處理，能有效避免污水泄漏污染地下水源。格柵可濾掉污水中的大部分金屬顆粒，中和反應池中和掉污水中的酸，催化還原反應裝置吸附污水中的六價鉻，中空纖維過濾層過濾已凈化的污水并對其滅菌消毒，有效的過濾凈化污水，吸附危害性較大的六價鉻，同時，避免排出的水中含有細菌污染地下水或周圍環境。本實用新型結構簡單，不占用空間，不影響周圍環境，人工操作強度低，一次性處理達標，穩定可靠、處理效果好。
