申請日2015.05.14

　　公開(公告)日2015.08.26

　　IPC分類號C02F101/30; C02F3/30

　　摘要

　　本發明公開一種電化學-生物流化床反應器及其廢水處理方法，反應器包括厭氧流化床和好氧流化床，厭氧流化床和好氧流化床的下部通過第一電極組連接，厭氧流化床和好氧流化床的上部通過第二電極組連接;厭氧流化床設有第一進水口和第一出水口，好氧流化床設有第二進水口和第二出水口，第一出水口與第二進水口之間通過污水管道連接;好氧流化床的底部設有曝氣頭。其廢水處理方法是保持厭氧流化床和好氧流化床中的溫度為18～38℃，在有機廢水中加入電解質后，依次送入?yún)捬趿骰�床和好氧流化床進行處理。本發明在常規的電化學體系中引入生物降解，達到電化學和生物降解耦合的氧化還原作用，大大加快處理速度，改善富氮有機廢水的處理效果。

　　權利要求書

　　1.一種電化學-生物流化床反應器，其特征在于，包括相連接的厭氧流化 床和好氧流化床，厭氧流化床的下部和好氧流化床的下部之間通過第一電極組 連接，厭氧流化床的上部和好氧流化床的上部之間通過第二電極組連接;厭氧 流化床的底部設有第一進水口，厭氧流化床的上部設有第一出水口，好氧流化 床的底部設有第二進水口，好氧流化床的上部設有第二出水口，第一出水口與 第二進水口之間通過污水管道連接;好氧流化床的底部設有曝氣頭。

　　2.根據權利要求1所述一種電化學-生物流化床反應器，其特征在于，所 述厭氧流化床和好氧流化床的結構相同，分別包括內筒和外筒，內筒為上下開 放的圓筒結構，內筒設于外筒內，且內筒底部與外筒底部相通，內筒的外壁和 外筒的內壁之間形成環形空間;內筒的下部為反應區;外筒的上部為倒錐形結 構，形成泥水分離區，泥水分離區中設有多孔板，多孔板上設置活性炭濾料， 位于活性炭濾料上方的外筒內壁上設有溢流堰。

　　3.根據權利要求2所述一種電化學-生物流化床反應器，其特征在于，所 述厭氧流化床中，溢流堰處與第一出水口相通;好氧流化床中，溢流堰與第二 出水口相通。

　　4.根據權利要求2所述一種電化學-生物流化床反應器，其特征在于，所 述第一電極組包括石墨陰極、石墨陽極和直流電源，石墨陰極設于厭氧流化床 下部的內筒中，石墨陽極設于好氧流化床下部的內筒中，石墨陰極和石墨陽極 之間通過直流電源連接;

　　第二電極組包括兩個石墨電極，厭氧流化床的泥水分離區中和好氧流化床 的泥水分離區中各設置一個石墨電極，兩個石墨電極之間通過導線連接。

　　5.根據權利要求4所述一種電化學-生物流化床反應器，其特征在于，所 述第一電極組中，石墨陰極和石墨陽極的尺寸相同，長度為200mm，橫截面 直徑為20mm;

　　第二電極組中，兩個石墨電極的尺寸相同，長度為50mm，橫截面直徑為 5mm。

　　6.根據權利要求1所述一種電化學-生物流化床反應器，其特征在于，所 述厭氧流化床的上部還設有第一加熱棒，好氧流化床的上部還設有第二加熱 棒，第一加熱棒和第二加熱棒分別與交流電源連接。

　　7.根據權利要求1所述一種電化學-生物流化床反應器，其特征在于，所 述厭氧流化床中還設有循環組件，循環組件包括循環泵和循環水閥門，厭氧流 化床底部設有循環水進口，循環泵的進口端通過循環水管道與厭氧流化床上部 連接，循環泵的出口端通過循環水管道與循環水進口連接，循環水進口處設置 循環水閥門。

　　8.根據權利要求1所述一種電化學-生物流化床反應器，其特征在于，所 述好氧流化床的下部為曝氣混合區，曝氣頭設于曝氣混合區內，曝氣頭通過氣 體管道外接風機，氣體管道上設有氣體流量計;好氧流化床的底部還設有排泥 閥。

　　9.根據權利要求1所述一種電化學-生物流化床反應器，其特征在于，所 述厭氧流化床中，第一進水口通過第一蠕動泵外接原水槽，第一進水口處設有 第一進水閥，第一蠕動泵的出口端設有第一轉子流量計;

　　好氧流化床中，第二進水口處設有第二進水閥，第二出水口處外接出水槽， 出水槽的底部設有出水閥，出水槽的上部通過第二蠕動泵與厭氧流化床的第一 進水口連接，第二蠕動泵的出口端設有第二轉子流量計。

　　10.一種電化學-生物流化床反應器的廢水處理方法，其特征在于，包括 以下步驟：

　　(1)分別在厭氧流化床和好氧流化床中填充活性炭濾料，并保持厭氧流 化床和好氧流化床中的溫度為18～38℃;

　　(2)在有機廢水中加入電解質，并調節pH值為7.0～7.5;

　　(3)將有機廢水送入?yún)捬趿骰�床中，有機廢水在厭氧流化床內筒中上升 的過程同時發生電化學和生物降解的協同反應;有機廢水上升至厭氧流化床的 泥水分離區時，進行生物降解并實現泥水分離;

　　(4)從厭氧流化床分離得到的有機廢水送入好氧流化床，有機廢水在好 氧流化床內筒中上升的過程同時發生電化學和生物降解的協同反應;有機廢水 上升至好氧流化床的泥水分離區時，進行生物降解并實現泥水分離，分離所得 到的凈化水由第二出水口直接排出。

　　說明書

　　一種電化學-生物流化床反應器及其廢水處理方法

　　技術領域

　　本發明涉及有機廢水處理技術領域，特別涉及一種電化學-生物流化床反 應器及其廢水處理方法。

　　背景技術

　　焦化廢水和其他含有難生化降解有機污染物的廢水中，其突出特點是氮含 量高、難降解有機物多，由于其組成復雜、結構穩定、毒性較強和可生化性差， 常規的污水處理方法難以致效，因而給環境帶來很大污染，成為環保水處理領 域多年關注和要解決的技術難題。

　　傳統的污水處理方法中，生物化學法能有有效去除廢水中的有機物、臭味， 降低廢水色度，而且在工程應用上工藝成熟，運行成本低，管理方便簡易，但 生物化學法對成分復雜的有毒有害難降解污染物的降解速度慢，分解不徹底， 甚至由于中毒而失去處理能力。

　　而作為一種常用的物理化學處理方法，電化學法可通過電化學燃燒或電化 學轉化，快速高效地與廢水中的污染物通過獲得或失去電子而發生氧化還原反 應，使難降解有機物轉化降解成二氧化碳和水或較簡單的有機物。電化學技術 發展迅速，處理能力強且反應設備簡單，操作容易，易于控制。與生物化學法 相比，電化學方法一般不受反應物生物毒性的影響，可以作為高毒性、高腐蝕 性有機物的有效處理方法。但采用電化學法氧化或還原有機物時，反應過程存 在多種副反應(如產熱、析氫、析氧、析氯等)，電流效率較低，因此處理能 耗較大，運行費用較高。

　　電-生物耦合技術不但綜合了生物化學法處理成本低、電化學法處理難降 解有毒污染物效果好的特點，而且可將電化學反應中引起電流效率降低的副反 應(如產熱、析氧、析氫、電遷移等)有效地利用于生物反應中，因此在整個 耦合技術的層面上使電流效率和處理效果大幅提高，同時降低了處理成本。 1992年，R.B Me11or等人(Mellor R B,Ronnenberg J,Campbell W H,et al. Reduction of nitrate and nitrite in water by immobilized enzymes[J].Nature,1992, 355(20):717-719.)在Nature雜志上首次報道了利用電極-生物膜法進行反硝化 的研究，他們將反硝化酶和染料(電子傳遞體)固定在陰極表面，反硝化酶利 用電解水產生的H2將NO3-還原為N2，并取得了良好的反硝化效果。Y Sakakibara等人(Y Sakakibara,M Kuroda.Electric prompting and control of denitrification[J].Biotech.Bioeng.1993,42:535-537.)將陰極和陽極分別置于兩個 相聯的反應器中研究固定掛膜的反硝化菌對NO3-的處理能力，結果表明，當 電流為0mA時，無氮?dú)馕龀?電流從10mA增加到40mA時，氮?dú)猱a(chǎn)量增 加4倍。然而，電極-生物膜法過程中由于電極表面生物膜比表面積較小，生 物膜易脫落等原因，反硝化效率提高效果有限，使得電極-生物膜法強化處理 難降解有機物的方法在實際應用中較少。

　　因此，目前迫切需要優化電化學反應器的設計，加強陽極表面產生的羥基 自由基向溶液主體的傳質。

　　發明內容

　　本發明的目的在于克服現有技術的不足，針對富氮有機廢水，提供一種電 化學-生物流化床反應器，該反應器以流化床作為基礎結構，在常規的電化學 體系中引入生物降解，達到電化學和生物降解耦合的氧化還原作用，大大加快 處理速度，改善富氮有機廢水的處理效果。

　　本發明的另一目的在于提供一種利用上述電化學-生物流化床反應器實現 的廢水處理方法。

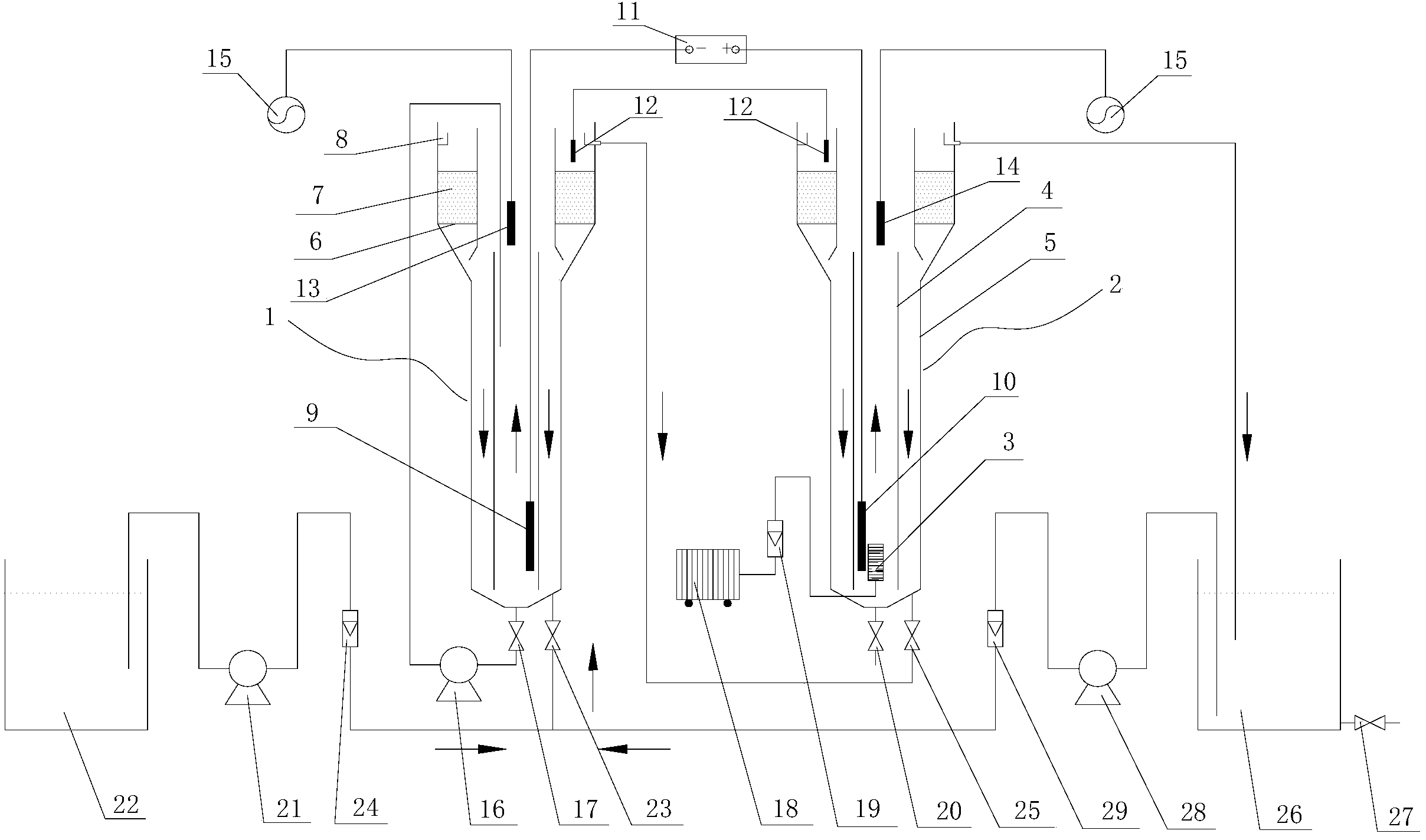

　　本發明的技術方案為：一種電化學-生物流化床反應器，包括相連接的厭 氧流化床和好氧流化床，厭氧流化床的下部和好氧流化床的下部之間通過第一 電極組連接，厭氧流化床的上部和好氧流化床的上部之間通過第二電極組連 接;厭氧流化床的底部設有第一進水口，厭氧流化床的上部設有第一出水口， 好氧流化床的底部設有第二進水口，好氧流化床的上部設有第二出水口，第一 出水口與第二進水口之間通過污水管道連接;好氧流化床的底部設有曝氣頭。

　　所述厭氧流化床和好氧流化床的結構相同，分別包括內筒和外筒，內筒為 上下開放的圓筒結構，內筒設于外筒內，且內筒底部與外筒底部相通，內筒的 外壁和外筒的內壁之間形成環形空間;內筒的下部為反應區;外筒的上部為倒 錐形結構，形成泥水分離區，泥水分離區中設有多孔板，多孔板上設置活性炭 濾料，位于活性炭濾料上方的外筒內壁上設有溢流堰。

　　所述厭氧流化床中，溢流堰處與第一出水口相通;好氧流化床中，溢流堰 與第二出水口相通。

　　所述第一電極組包括石墨陰極、石墨陽極和直流電源，石墨陰極設于厭氧 流化床下部的內筒中，石墨陽極設于好氧流化床下部的內筒中，石墨陰極和石 墨陽極之間通過直流電源連接;

　　第二電極組包括兩個石墨電極，厭氧流化床的泥水分離區中和好氧流化床 的泥水分離區中各設置一個石墨電極，兩個石墨電極之間通過導線連接。

　　所述第一電極組中，石墨陰極和石墨陽極的尺寸相同，長度為200mm， 橫截面直徑為20mm;

　　第二電極組中，兩個石墨電極的尺寸相同，長度為50mm，橫截面直徑為 5mm。

　　所述厭氧流化床的上部還設有第一加熱棒，好氧流化床的上部還設有第二 加熱棒，第一加熱棒和第二加熱棒分別與交流電源連接。

　　所述厭氧流化床中還設有循環組件，循環組件包括循環泵和循環水閥門， 厭氧流化床底部設有循環水進口，循環泵的進口端通過循環水管道與厭氧流化 床上部連接，循環泵的出口端通過循環水管道與循環水進口連接，循環水進口 處設置循環水閥門。循環組件的設置，可在厭氧流化床內將有機廢水進行多次 處理，改善有機廢水的處理效果。循環水、經活性炭濾料過濾得到的泥水、第 一進水口處的有機廢水，三者在厭氧流化床的底部進行充分混合，再逐漸上升 進行電化學反應。

　　所述好氧流化床的下部為曝氣混合區，曝氣頭設于曝氣混合區內，曝氣頭 通過氣體管道外接風機，氣體管道上設有氣體流量計;好氧流化床的底部還設 有排泥閥。該結構中，由外接風機提供壓縮空氣，通過曝氣頭送入好氧流化床 中，氣體流量計用于計量并調節空氣的輸送量。

　　所述厭氧流化床中，第一進水口通過第一蠕動泵外接原水槽，第一進水口 處設有第一進水閥，第一蠕動泵的出口端設有第一轉子流量計;原水槽用于儲 存原始的有機廢水，有機廢水送入?yún)捬趿骰�床前，在原水槽中加入電解質并混 合均勻，第一轉子流量計用于監測并調節有機廢水的進水量。

　　好氧流化床中，第二進水口處設有第二進水閥，第二出水口處外接出水槽， 出水槽的底部設有出水閥，出水槽的上部通過第二蠕動泵與厭氧流化床的第一 進水口連接，第二蠕動泵的出口端設有第二轉子流量計。出水槽主要用于儲存 經處理后得到的廢水，加設第二蠕動泵和第二轉子流量計，可在處理后廢水不 達標的情況下，將出水槽內的廢水重新引入?yún)捬趿骰�床，進行二次處理。

　　通過上述電化學-生物流化床反應器實現的廢水處理方法，包括以下步驟：

　　(1)分別在厭氧流化床和好氧流化床中填充活性炭濾料，并保持厭氧流 化床和好氧流化床中的溫度為18～38℃;

　　(2)在有機廢水中加入電解質，并調節pH值為7.0～7.5;

　　(3)將有機廢水送入?yún)捬趿骰�床中，有機廢水在厭氧流化床內筒中上升 的過程同時發生電化學和生物降解的協同反應;有機廢水上升至厭氧流化床的 泥水分離區時，進行生物降解并實現泥水分離;

　　(4)從厭氧流化床分離得到的有機廢水送入好氧流化床，有機廢水在好 氧流化床內筒中上升的過程同時發生電化學和生物降解的協同反應;有機廢水 上升至好氧流化床的泥水分離區時，進行生物降解并實現泥水分離，分離所得 到的凈化水由第二出水口直接排出。

　　上述處理過程中，有機廢水的電化學-生物處理保持在18～38℃下進行， 采用的電解質為硫酸銅或硫酸亞鐵的一種或多種，好氧流化床中溶解氧濃度 (DO)1.5mg/L以上，第一進水口和第二進水口的流速均控制為1.0L/min左 右，第一電極組的直流電流為5～20mA。

　　本電化學-生物流化床反應器及其廢水處理方法使用時，具體原理如下：

　　有機廢水處理機理主要為電化學氧化、生物降解及其協同作用。電極在合 適的電勢條件下，陰極和陽極反應如下：

　　陰極以質子還原和水的電解產氫，或?qū)�Cu2+、Fe2+變?yōu)榫哂羞�原能力的 Cu+、Cu和Fe，具體為：

　　陽極上的電極反應有：

　　C+2H2O=CO2+4H++4e (e0=0.207V)

　　2H2O=O2+4H++2e (e0=1.229V)

　　根據各反應的電極電位，在陰極以產生Cu為主，另有Cu+和H2，而陽極 應以產生CO2為主，故可通過電解過程的氧化還原反應，陰極提供氫氣、Cu+和Cu等作為電子供體直接氧化有機物或供給反硝化細菌利用，陽極提供CO2作為生物反應硝化的營養源。

　　本發明相對于現有技術，具有以下有益效果：

　　(1)陰極和陽極分離，分別安裝于厭氧流化床和好氧流化床內。NH4+的 去除依賴于好氧生物過程，需要以O(shè)2等做為電子受體發生氧化反應轉化為 NO2-或NO3-，而NO2-、NO3-和有機物的去除可以在厭氧流化床內通過反硝化 作用實現協同降解或去除，另外，有機物還可以在好氧流化床的生物過程中氧 化降解。本發明采用了陰極與陽極分離的反應系統，陰極主要存在于厭氧流化 床中，而陽極主要存在于好氧流化床中。首先，陰極和陽極的分離降低了所產 生的氧化還原介質相互反應而造成的能量浪費;其次，減少了厭氧流化床中 NO2-和NO3-向陽極的移動和好氧流化床中NH4+向陰極的移動，從而增加了反 應物與相應電極直接的接觸幾率。

　　(2)以流化床結構增強傳質過程，提高電化學反應效率。在活性炭流態 化狀態下，傳質作用加強，使電化學過程中電子在介質間的傳遞速度更快，有 利于氧化還原反應的快速進行，從而高效去除污染物。

　　(3)以Cu2+和Fe2+做為電子傳遞體的補充。在生物反應過程中，酶做為 催化劑起到了至關重要的作用，而其中有很多酶的活性中心都包含金屬離子， 最常見的為Cu和Fe，因此，適量的Cu和Fe存在對生物反應是必須的。另外， Cu2+較H+更易于在陰極接受電子而產生具有還原能力的Cu+和Cu，而Fe2+雖 然在陰極上獲得電子的難度更大，生成的Fe卻具有比H2更高的還原能力。故 Cu2+的添加可加快電子傳遞而提高污染物去除的速率，而Fe2+的添加可去除性 質更穩定的污染物。

　　(4)電化學與生物反應協同，在利用較低能耗的情況下實現氮和有機污 染物的快速高效去除。電化學過程可產生具有較高能量的氧化和還原物質，而 生物反應過程中的酶是目前污染物降解最高效的催化劑，兩者的耦合反應過程 與純生物反應相比效率更高，而與電化學反應相比，所需要的能耗更小。
