申請日2016.06.12

　　公開(公告)日2016.11.16

　　IPC分類號E04H1/12; H02J7/35; H02J9/06; H02S20/30; H02S40/44; C02F9/02

　　摘要

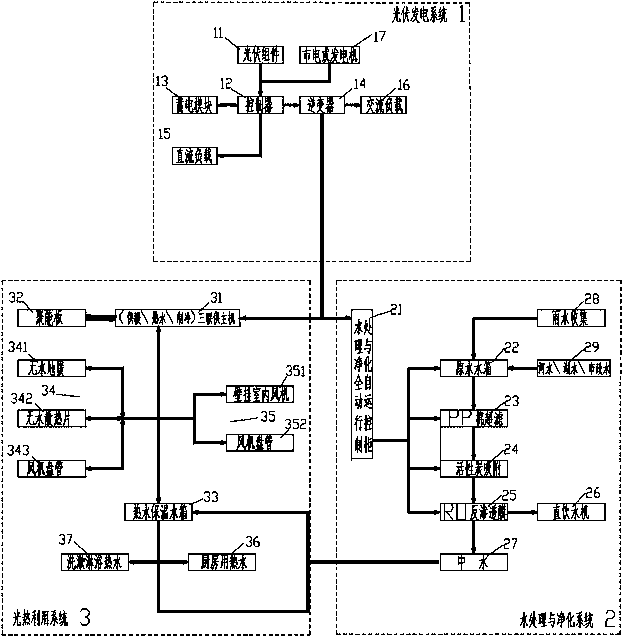

　　本實用新型公開了一種含有光伏發電、光熱利用和水處理與凈化系統的移動房箱，包括光伏發電系統(1)、水處理與凈化系統(2)、光熱利用系統(3)，光伏發電系統包括太陽能發電光伏組件(11)、逆變器(14)、蓄電池組(13)、控制器(12)，光伏組件安裝于移動房箱頂部;原水經水處理與凈化系統的原水水箱(22)流出后依次經PP棉超濾(23)、活性炭吸附(24)和RO反滲透膜(25)后，輸出提供飲用水和生活用水;光熱利用系統的聚能板(32)收集熱能后連接至供暖/熱水/制冷三聯供主機(31)，該三聯供主機提供給保溫水箱(33)熱水、地暖盤管(34)采暖和室內風機(35)制冷，保溫水箱提供的熱水再進入廚房用熱水(36)和洗漱用熱水(37)。

　　權利要求書

　　1.一種含有光伏發電、光熱利用和水處理與凈化系統的移動房箱，包括光伏發電系統(1)、水處理與凈化系統(2);

　　所述光伏發電系統(1)包括太陽能發電光伏組件(11)、逆變器(14)、蓄電池組(13)、控制器(12)，太陽能發電光伏組件(11)將太陽能轉化為電能輸入至控制器(12)，控制器(12)輸出控制直流負載(15)，控制器(12)輸出連接逆變器(14)，逆變器(14)輸出控制交流負載(16)，蓄電池組(13)給控制器(12)和逆變器(14)供電;太陽能發電光伏組件(11)安裝于移動房箱頂部;

　　所述水處理與凈化系統(2)包括水處理與凈化全自動運行控制柜(21)、原水水箱(22)、PP棉超濾(23)、活性炭吸附(24)、RO反滲透膜(25)，該控制柜(21)連接和控制原水水箱(22)、PP棉超濾(23)、活性炭吸附(24)、RO反滲透膜(25)，原水經原水水箱(22)流出后依次經PP棉超濾(23)、活性炭吸附(24)和RO反滲透膜(25)后，輸出提供飲用水和生活用水;該水處理與凈化全自動運行控制柜(21)由逆變器(14)輸出交流電源供電;

　　其特征是：所述移動房箱還包括光熱利用系統(3)，該光熱利用系統(3)包括聚能板(32)、供暖/熱水/制冷三聯供主機(31)、保溫水箱(33)、地暖盤管(34)、室內風機(35)，聚能板(32)收集熱能后連接至供暖/熱水/制冷三聯供主機(31)，供暖/熱水/制冷三聯供主機(31)連接保溫水箱(33)、地暖盤管(34)、室內風機(35)，供暖/熱水/制冷三聯供主機(31)提供給保溫水箱(33)熱水、地暖盤管(34)采暖和室內風機(35)制冷;保溫水箱(33)水源由水處理與凈化系統(2)提供處理后的中水(27)，保溫水箱(33)提供的熱水再進入廚房用熱水(36)和洗漱用熱水(37);

　　所述供暖/熱水/制冷三聯供主機(31)由逆變器(14)輸出交流電源供電。

　　2.根據權利要求1所述的含有光伏發電、光熱利用和水處理與凈化系統的移動房箱，其特征是：所述聚能板(32)安裝于移動房箱頂部的光伏組件(11)板背面。

　　3.根據權利要求1所述的含有光伏發電、光熱利用和水處理與凈化系統的移動房箱，其特征是：所述地暖盤管(34)包括無水地暖(341)、無水散熱片(342)和地暖風機盤管(343)，通過介質放熱實現加熱;室內風機(35)包括壁掛室內風機(351)和風機盤管(352)，通過介質冷風實現制冷。

　　4.根據權利要求1所述的含有光伏發電、光熱利用和水處理與凈化系統的移動房箱，其特征是：所述移動房箱的層頂四周裝有雨水收集槽(28)，雨水收集槽(28)經管路連接原水水箱(22)。

　　5.根據權利要求1所述的含有光伏發電、光熱利用和水處理與凈化系統的移動房箱，其特征是：所述移動房箱裝有抽水泵，通過抽水泵抽取河水、湖水(29)進入原水水箱(22);或市政水源接入原水水箱(22)。

　　6.根據權利要求1所述的含有光伏發電、光熱利用和水處理與凈化系統的移動房箱，其特征是：所述光伏發電系統(1)能通過引入市電或接入備用發電機(17)將電能輸入至控制器(12)。

　　說明書

　　含有光伏發電、光熱利用和水處理與凈化系統的移動房箱

　　技術領域

　　本實用新型涉及一種移動房箱，尤其涉及一種含有光伏發電、光熱利用和水處理與凈化系統的移動房箱。

　　背景技術

　　目前移動房箱主要是車載活動房或車子拖動的活動房，活動房箱也可通過模塊化結構，在需要居住的地方組裝成活動房。移動房箱有的采用集裝箱體改造，如中國專利CN102677770A公開了一種多功能移動房，該移動房主體包含一集裝箱形狀的箱體，所述箱體的一側設為開口，通過在移動房主體內套接一可推拉的平移柜體，增加了移動房的可用空間，使移動房在使用空間上可擴展，又能通過將平移柜體套入移動房主體內以便于移動運輸。由于移動房箱遠離城市，或在城市邊遠，因此移動房箱的供電一般采用太陽能光伏發電提供電力，中國專利CN203086209U公開了一種太陽能移動房屋系統，包括太陽能電池板、移動房屋、控制器、蓄電池組、蓄電池箱、穩壓穩流電路裝置、逆變器、配電箱，該太陽能電池板安裝在移動房屋上，蓄電池組、穩壓穩流電路裝置安裝在蓄電池箱上，太陽能電池板與控制器連接，控制器既通過穩壓穩流電路裝置與蓄電池組相連接，又與逆變器相連，逆變器則與配電箱相連接。移動房箱也有采集雨水的結構和水處理與凈化系統的，但是在利用河水、湖水等自然環境中的水源方面考慮的較少�，F(xiàn)有的移動房箱在光熱利用方面應用較少，在移動房箱的采暖、生活熱水和制冷降溫等方面還存在較多不足。

　　發明內容

　　本實用新型的目的在于提供一種含有光伏發電、光熱利用和水處理與凈化系統的移動房箱，該移動房箱將三個系統有機集成在一起，使移動房箱可以為使用者提供用電、采暖、生活熱水、制冷降溫等基本的生活需要。

　　為了實現上述技術目的，本實用新型采用如下技術方案：

　　一種含有光伏發電、光熱利用和水凈化處理系統的移動房箱，包括光伏發電系統、水處理與凈化系統;

　　所述光伏發電系統包括太陽能發電光伏組件、逆變器、蓄電池組、控制器，太陽能發電光伏組件將太陽能轉化為電能輸入至控制器，控制器輸出控制直流負載，控制器輸出連接逆變器，逆變器輸出控制交流負載，蓄電池組給控制器和逆變器供電;太陽能發電光伏組件安裝于移動房箱頂部;

　　所述水處理與凈化系統包括水處理與凈化全自動運行控制柜、原水水箱、PP棉超濾、活性炭吸附、RO反滲透膜，該控制柜連接和控制原水水箱、PP棉超濾、活性炭吸附、RO反滲透膜，原水經原水水箱流出后依次經PP棉超濾、活性炭吸附和RO反滲透膜后，輸出提供飲用水和生活用水;該水處理與凈化全自動運行控制柜由逆變器輸出交流電源供電;

　　所述移動房箱還包括光熱利用系統，該光熱利用系統包括聚能板、供暖/熱水/制冷三聯供主機、保溫水箱、地暖盤管、室內風機，聚能板收集熱能后連接至供暖/熱水/制冷三聯供主機，供暖/熱水/制冷三聯供主機連接保溫水箱、地暖盤管、室內風機，供暖/熱水/制冷三聯供主機提供給保溫水箱熱水、地暖盤管采暖和室內風機制冷;保溫水箱水源由水處理與凈化系統提供處理后的中水，保溫水箱提供的熱水再進入廚房用熱水和洗漱用熱水;

　　所述供暖/熱水/制冷三聯供主機由逆變器輸出交流電源供電。

　　所述聚能板安裝于移動房箱頂部的光伏組件板背面。

　　所述地暖盤管包括無水地暖、無水散熱片和地暖風機盤管，通過介質放熱實現加熱;室內風機包括壁掛室內風機和風機盤管，通過介質冷風實現制冷。

　　所述移動房箱的層頂四周裝有雨水收集槽，雨水收集槽經管路連接原水水箱。

　　所述移動房箱裝有抽水泵，通過抽水泵抽取河水、湖水進入原水水箱;或市政水源接入原水水箱。

　　所述光伏發電系統能通過引入市電或接入備用發電機將電能輸入至控制器。

　　本實用新型含有光伏發電、光熱利用和水處理與凈化系統的移動房箱是將三個系統有機集成在一起，光伏發電除了給照明等生活用電設施提供電力外，又給光熱利用系統、水處理與凈化系統的運轉提供了必須的電力。光熱利用系統利用光伏所發電能推動光熱利用系統運轉實現介質循環，由聚能板把自然界中的太陽能、空氣中的熱能交換到室內的地暖系統中供暖，熱水系統中制熱水，從而大大的提高了移動房箱采暖和制生活熱水的能效，同時也能制冷降溫。水處理與凈化系統利用太陽能光伏所發電能，抽取河水、湖水或收集雨水經凈化處理后作為光熱利用系統熱水的水源，因無泥沙、有害礦物質從而更有利于光熱利用系統的正常運轉;凈化處理后的水還可直飲、洗漱和洗菜等其他日常生活用水。

　　本實用新型的移動房箱的三個子系統各自為移動房箱提供電能，解決了供暖、制生活熱水，以及利用河水、湖水或收集雨水供水問題，從而為實現移動房箱的綜合能力各自發揮作用，同時三者又是個統一的整體，三方相互支撐為實現移動房箱環保、低碳的運行方式提供了可靠的技術路徑，使移動房箱可以為使用者提供用電、采暖、生活熱水、制冷降溫等基本的生活需要，從而為移動房箱在自然和苦寒地域的使用成為可能。
