申請日2016.06.12

　　公開(公告)日2016.11.23

　　IPC分類號F04B53/00

　　摘要

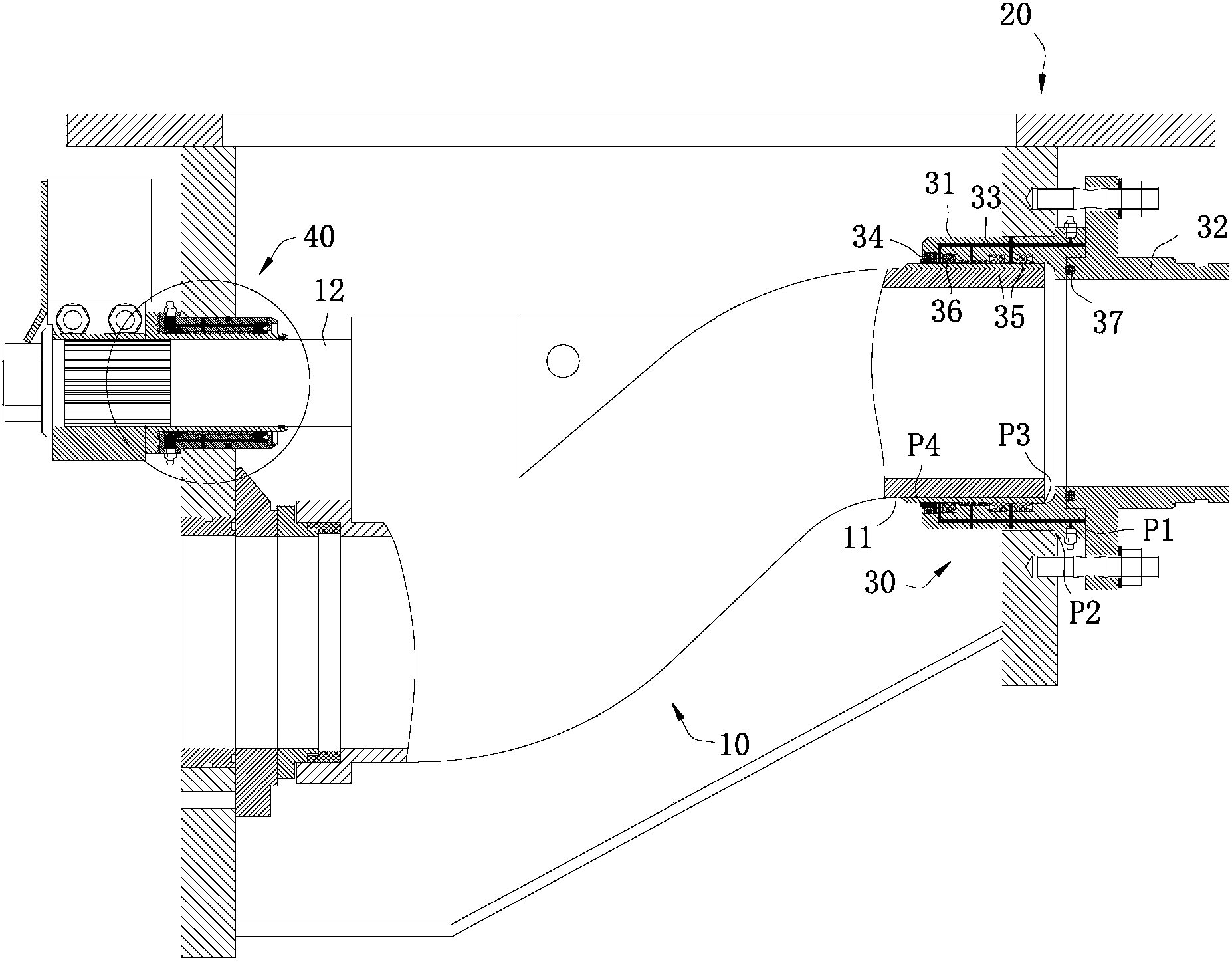

　　本實用新型公開了一種柱塞式污泥泵用密封結構，包括S擺管和泵體，S擺管的大端出口、小端主軸與泵體之間分別通過大端總成、小端總成相連接，大端總成包括大端軸承座和出料接頭，S擺管的大端出口與大端軸承座之間通過大端迷宮式密封結構密封連接，小端總成包括小端軸承座和自潤滑軸承，S擺管的小端主軸外套裝有耐磨套筒并支承于自潤滑軸承內，在小端軸承座內設有小端迷宮式密封結構，此柱塞式污泥泵用密封結構中，S擺管的大端出口、小端主軸與泵體之間分別通過大端總成、小端總成密封連接，大端總成和小端總成能形成多道密封屏障，能有效地防止污泥外泄造成污染;此外，采用迷宮式密封結構形成背壓密封，密封性能更佳、使用壽命更長。

　　權利要求書

　　1.一種柱塞式污泥泵用密封結構，其特征在于：包括S擺管和泵體，所述S擺管的大端出口與泵體之間通過大端總成相連接，所述S擺管的小端主軸與泵體之間通過小端總成相連接，所述大端總成包括固定于泵體上的大端軸承座和與大端軸承座的出口端密封連接的出料接頭，所述S擺管的大端出口與大端軸承座之間通過大端迷宮式密封結構密封連接，所述小端總成包括固定于泵體上的小端軸承座和套裝在小端軸承座內的自潤滑軸承，所述S擺管的小端主軸外套裝有耐磨套筒并支承于自潤滑軸承內，在所述小端軸承座內設有小端迷宮式密封結構。

　　2.根據權利要求1所述的柱塞式污泥泵用密封結構，其特征在于：在所述大端軸承座內壁前端處嵌裝有C型防塵圈，在所述大端軸承座內壁后端處嵌裝有一對背向布置的Yx型動密封圈，在所述大端軸承座內壁緊鄰C型防塵圈處嵌裝有第一O型密封圈。

　　3.根據權利要求1所述的柱塞式污泥泵用密封結構，其特征在于：在所述大端軸承座與出料接頭的接觸面上設有第二O型密封圈。

　　4.根據權利要求1所述的柱塞式污泥泵用密封結構，其特征在于：所述大端迷宮式密封結構包括設于大端軸承座內的迷宮式密封潤滑油道和設于大端軸承座外與迷宮式密封潤滑油道相連通的油嘴。

　　5.根據權利要求1所述的柱塞式污泥泵用密封結構，其特征在于：在所述小端軸承座內壁前端處嵌裝有Yx型靜密封圈，在所述小端軸承座內壁后端處嵌裝有第三O型密封圈。

　　6.根據權利要求1所述的柱塞式污泥泵用密封結構，其特征在于：在所述小端軸承座與泵體的接觸面上設有第四O型密封圈。

　　7.根據權利要求1所述的柱塞式污泥泵用密封結構，其特征在于：在所述耐磨套筒內壁前端處嵌裝有一對緊鄰的第五O型密封圈。

　　8.根據權利要求1所述的柱塞式污泥泵用密封結構，其特征在于：所述小端迷宮式密封結構包括設于小端軸承座內的迷宮式密封潤滑油道和設于小端軸承座外與迷宮式密封潤滑油道相連通的油嘴。

　　說明書

　　一種柱塞式污泥泵用密封結構

　　技術領域

　　本實用新型涉及機械結構密封技術領域，特別涉及一種柱塞式污泥泵用密封結構。

　　背景技術

　　目前，市政污泥儲運中，柱塞式污泥泵因具有排量大、密封性良好、設備功耗小等優勢，已經成為市政污泥儲運系統的重要設備。柱塞式污泥泵中S擺管作為最重要部件，往往因?yàn)楣ぷ黝l率高、使用強度大、工作壓力高等因素，導致密封磨損失效加快，S擺管密封磨損引發污泥泄露等故障，大大縮短了S擺管的正常使用壽命。

　　為了降低部件更換成本，傳統的S擺管連接端往往采用盡量多的組合部件并形成復雜的連接結構，S擺管一旦遇到泄露、磨損等問題，將給檢修帶來極大的不便，嚴重影響設備生產效率及設備維護成本。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種結構簡單、密封性能好、運行穩定的柱塞式污泥泵用密封結構。

　　為解決上述技術問題所采用的技術方案：一種柱塞式污泥泵用密封結構，包括S擺管和泵體，所述S擺管的大端出口與泵體之間通過大端總成相連接，所述S擺管的小端主軸與泵體之間通過小端總成相連接，所述大端總成包括固定于泵體上的大端軸承座和與大端軸承座的出口端密封連接的出料接頭，所述S擺管的大端出口與大端軸承座之間通過大端迷宮式密封結構密封連接，所述小端總成包括固定于泵體上的小端軸承座和套裝在小端軸承座內的自潤滑軸承，所述S擺管的小端主軸外套裝有耐磨套筒并支承于自潤滑軸承內，在所述小端軸承座內設有小端迷宮式密封結構。

　　進一步地，在所述大端軸承座內壁前端處嵌裝有C型防塵圈，在所述大端軸承座內壁后端處嵌裝有一對背向布置的Yx型動密封圈，在所述大端軸承座內壁緊鄰C型防塵圈處嵌裝有第一O型密封圈。

　　進一步地，在所述大端軸承座與出料接頭的接觸面上設有第二O型密封圈。

　　進一步地，所述大端迷宮式密封結構包括設于大端軸承座內的迷宮式密封潤滑油道和設于大端軸承座外與迷宮式密封潤滑油道相連通的油嘴

　　進一步地，在所述小端軸承座內壁前端處嵌裝有Yx型靜密封圈，在所述小端軸承座內壁后端處嵌裝有第三O型密封圈。

　　進一步地，在所述小端軸承座與泵體的接觸面上設有第四O型密封圈。

　　進一步地，在所述耐磨套筒內壁前端處嵌裝有一對緊鄰的第五O型密封圈。

　　進一步地，所述小端迷宮式密封結構包括設于小端軸承座內的迷宮式密封潤滑油道和設于小端軸承座外與迷宮式密封潤滑油道相連通的油嘴。

　　有益效果：此柱塞式污泥泵用密封結構中，S擺管的大端出口、小端主軸與泵體之間分別通過大端總成、小端總成密封連接，大端總成和小端總成能形成多道密封屏障，能有效地防止污泥外泄造成污染;此外，采用迷宮式密封結構形成背壓密封，密封性能更佳、使用壽命更長。
