申請日2016.06.12

　　公開(公告)日2016.11.09

　　IPC分類號C02F9/10; C02F103/16

　　摘要

　　本實用新型涉及一種環保污水處理裝置，包括過濾箱、反應沉淀箱、加熱結晶箱、廢水回收箱，所述過濾箱內設置過濾框，且在過濾框上設置框體過濾網，所述過濾箱的下端部一側與反應沉淀箱通過管道連接，所述反應沉淀箱有攪拌器，且在反應沉淀箱的上端面設置投放口，反應沉淀箱的一側設置與加熱結晶箱連接廢液輸送管道，且在廢液輸送管道上設置第一控制閥，所述加熱結晶箱的底部設置電加熱器，且加熱結晶箱靠頂部的一側與廢水回收箱管路連接，所述廢水回收箱設置有冷凝器。本實用新型對電鍍污水中的各類污染物進行逐一有效分離，污水處理干凈，且對處理后的電鍍廢水進行有效回收再利用。

　　權利要求書

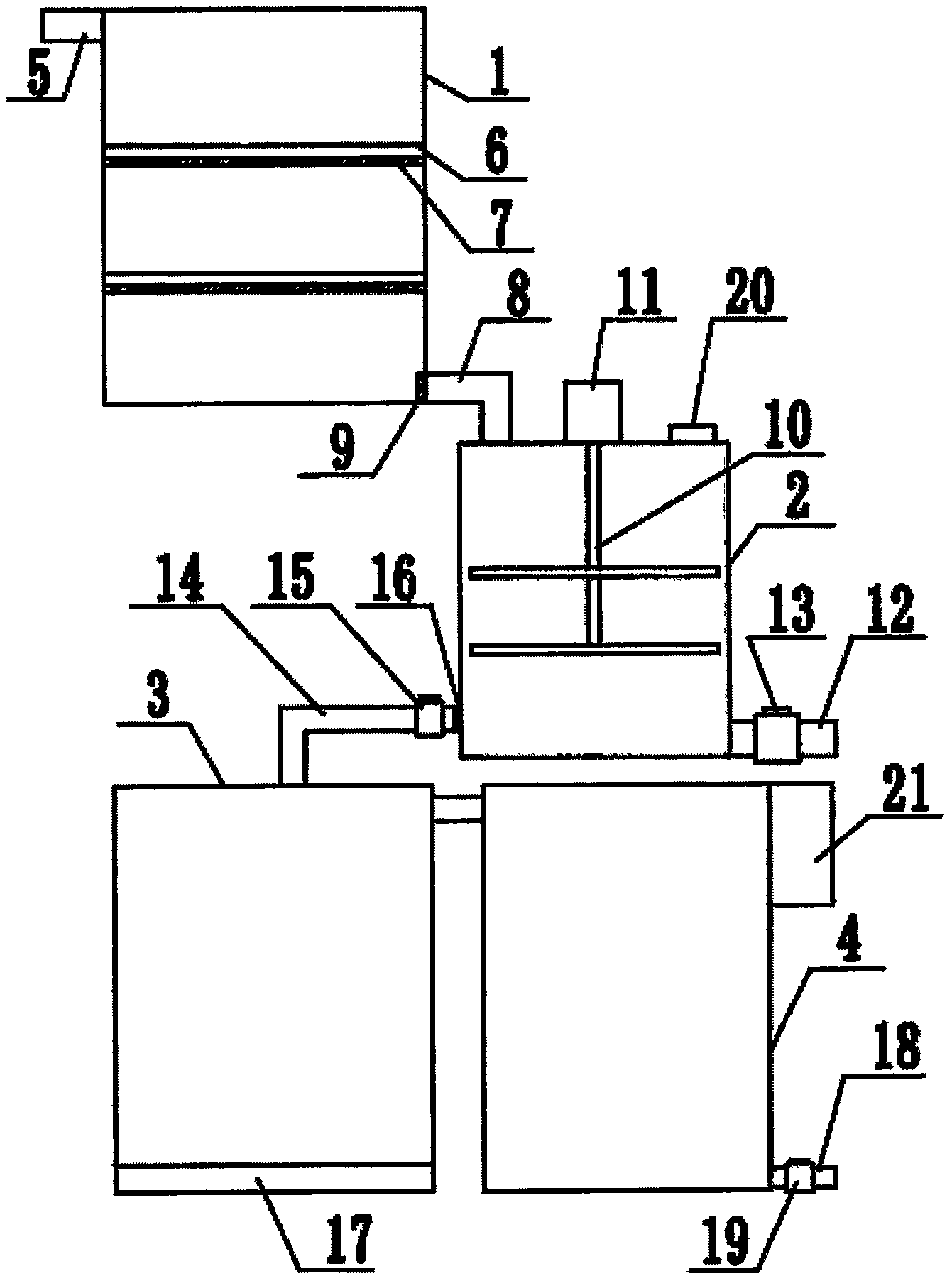

　　1.一種環保污水處理裝置，包括過濾箱(1)、反應沉淀箱(2)、加熱結晶箱(3)、廢水回收箱(4)，其特征在于，所述過濾箱(1)內設置過濾框(6)，且在過濾框(6)上設置框體過濾網(7)，所述過濾箱(1)的下端部一側與反應沉淀箱(2)通過管道(8)連接，所述反應沉淀箱(2)有攪拌器(10)，且在反應沉淀箱(2)的上端面設置投放口(20)，反應沉淀箱(2)的一側設置與加熱結晶箱(3)連接廢液輸送管道(14)，且在廢液輸送管道(14)上設置第一控制閥(15)，所述加熱結晶箱(3)的底部設置電加熱器(17)，且加熱結晶箱(3)靠頂部的一側與廢水回收箱(4)管路連接，所述廢水回收箱(4)設置有冷凝器(21)。

　　2.根據權利要求1所述的一種環保污水處理裝置，其特征在于，所述過濾箱(1)的頂部一側連接輸入管(5)。

　　3.根據權利要求1所述的一種環保污水處理裝置，其特征在于，所述過濾框(6)在過濾箱(1)內垂直布置有多個。

　　4.根據權利要求1所述的一種環保污水處理裝置，其特征在于，所述管道(8)與反應沉淀箱(2)的連接管口設置管體過濾網(9)。

　　5.根據權利要求1所述的一種環保污水處理裝置，其特征在于，所述反應沉淀箱(2)的靠下端部一側設置清理輸出管(12)，且在清理輸出管(12)上設置第二控制閥(13)。

　　6.根據權利要求1所述的一種環保污水處理裝置，其特征在于，所述攪拌器(10)由安裝在反應沉淀箱(2)頂部的電機(11)驅動攪拌。

　　7.根據權利要求1所述的一種環保污水處理裝置，其特征在于，所述廢液輸送管道(14)與反應沉淀箱(2)的連接管口設置過濾膜(16)。

　　8.根據權利要求1所述的一種環保污水處理裝置，其特征在于，所述廢水回收箱(4)的靠底部一側廢水輸出管(18)，所述廢水輸出管(18)上設置第三控制閥(19)。

　　說明書

　　一種環保污水處理裝置

　　技術領域

　　本實用新型涉及污水處理裝置技術領域，尤其涉及一種用于電鍍污水處理的環保污水處理裝置。

　　背景技術

　　電鍍工廠排出的廢水和廢液中包含鉻，有的包含鎳或含鎘、含氰、含酸、含堿等。廢水中的金屬離子有的以簡單的陽離子形態存在，有的以酸根陰離子形式存在，有的則以復雜的絡合陰離子形式存在。一種廢水中常含有一種以上的有害成分，如氰化鍍鎘廢水中既有氰又有鎘。此外，一般鍍液中常含有機添加劑，如果不對電鍍廢水進行簡單處理，會引起一些環境問題和安全隱患。但傳統的電鍍廢水處理設備過于簡陋，不具備按順序單項依次處理廢水的能力，并且廢水中的固態雜質與液態廢水不能在處理時有效分隔，電鍍廢水處理效果差，處理不凈，且處理后的電鍍廢水未能進行有效回收再利用。

　　實用新型內容

　　本實用新型的目的是為了克服現有技術的不足，提供了一種環保污水處理裝置，對電鍍污水中的各類污染物進行逐一有效分離，污水處理干凈，且對處理后的電鍍廢水進行有效回收再利用。

　　本實用新型通過以下技術方案實現：一種環保污水處理裝置，包括過濾箱、反應沉淀箱、加熱結晶箱、廢水回收箱，所述過濾箱內設置過濾框，且在過濾框上設置框體過濾網，所述過濾箱的下端部一側與反應沉淀箱通過管道連接，所述反應沉淀箱有攪拌器，且在反應沉淀箱的上端面設置投放口，反應沉淀箱的一側設置與加熱結晶箱連接廢液輸送管道，且在廢液輸送管道上設置第一控制閥，所述加熱結晶箱的底部設置電加熱器，且加熱結晶箱靠頂部的一側與廢水回收箱管路連接，所述廢水回收箱設置有冷凝器。

　　進一步地，所述過濾箱的頂部一側連接輸入管。

　　進一步地，所述過濾框在過濾箱內垂直布置有多個。

　　進一步地，所述管道與反應沉淀箱的連接管口設置管體過濾網。

　　進一步地，所述反應沉淀箱的靠下端部一側設置清理輸出管，且在清理輸出管上設置第二控制閥。

　　進一步地，所述攪拌器由安裝在反應沉淀箱頂部的電機驅動攪拌。

　　進一步地，所述廢液輸送管道與反應沉淀箱的連接管口設置過濾膜。

　　進一步地，所述廢水回收箱的靠底部一側廢水輸出管，所述廢水輸出管上設置第三控制閥。

　　與現有的技術相比，本實用新型的有益效果是：本實用新型的處理裝置配置有過濾箱、反應沉淀箱、加熱結晶箱、廢水回收箱，可依次對電鍍污水進行固態雜質、重金屬離子、酸堿鹽進行分離，并對廢水進行回收，其中在過濾箱中設有多個垂直布置過濾框，可對電鍍污水中的固態雜質進行有效過濾，同時在過濾箱與反應沉淀箱的連接管道端口設置了管體過濾網，可進一步過濾污水中的固態雜質，使其留在過濾箱中，接著在應沉淀箱中加入能與污水中的重金屬鹽進行沉淀反應的反應物，并通過攪拌器對電鍍污水進行攪拌，確保充分反應，將重金屬鹽充分反應沉淀吸收，同時在連接反應沉淀箱的廢液輸送管道的管口設置過濾膜，可充分分離反應沉淀物在反應沉淀箱中，且過濾出來的污水進入加熱結晶箱，通過加熱結晶箱的電加熱器高溫加熱結晶出其中的酸堿鹽，且蒸發出的水蒸氣沿連接管道進入廢水回收箱中，廢水回收箱的冷凝器對水蒸氣冷卻液化，對處理后的電鍍廢水實現有效回收，對電鍍污水中的各類污染物進行逐一有效分離，污水處理干凈。
