申請日2016.06.12

　　公開(公告)日2016.09.07

　　IPC分類號C02F3/30

　　摘要

　　本發明涉及一種垃圾滲濾液RO濃水處理裝置，包括調節池、高級氧化混凝池、改良填料式A2O池、反流曝氣濾池和砂濾池;高級氧化混凝池包括曝氣混合區和沉淀區，改良填料式A2O池包括通過折流板分隔成的兼氧段、缺氧段和厭氧段，反流曝氣濾池包括下流區、上流區和污泥區;廢水經調節池進入進入高級氧化混凝池，污染物被氧化分解，再進入改良填料式A2O池進行缺氧、厭氧反應，經反流曝氣濾池反應和過濾后排放。

　　權利要求書

　　1.一種垃圾滲濾液RO濃水處理裝置，其特征在于：包括調節池、高級氧化混凝池(1)、改良填料式A2O池(2)、反流曝氣濾池(3)和砂濾池,調節池、高級氧化混凝池(1)、改良填料式A2O池(2)、反流曝氣濾池(3)和砂濾池依次連通;

　　所述的調節池包括調節池進水管和調節池出水管，用于調節垃圾滲濾液RO濃水的水質和水量;

　　所述的高級氧化混凝池(1)包括曝氣混合區(1-1)和沉淀區(1-2)，曝氣混合區底部設置有臭氧曝氣盤(1-3)，所述的臭氧曝氣盤的上方設有高級氧化混凝池布水支管(1-4)，所述的高級氧化混凝池布水支管(1-4)連接高級氧化混凝池進水管(1-5)，所述的臭氧曝氣盤(1-3)連接有高級氧化混凝池外的臭氧鼓風機(1-6)，臭氧鼓風機連通臭氧發生器(1-7);曝氣混合區的中上部設有混凝劑添加裝置(1-8);所述沉淀區內設有擋板(1-9)，該擋板與沉淀池的內壁形成作為廢水進入沉淀區的廢水流道，沉淀區的出口處設有高級氧化混凝池三相分離器(1-10)，沉淀區的出口上部設有高級氧化混凝池溢水堰(1-11)，高級氧化混凝池溢水堰連接高級氧化混凝池出水管，沉淀區底部設計成錐形結構，在沉淀區底部設置有沉淀物排放閥(1-12);

　　所述改良填料式A2O池(2)包括通過折流板(2-1)分隔成的兼氧段(2-2)、缺氧段(2-3)和厭氧段(2-4)，所述兼氧段(2-2)首端設有用于供入廢水的改良填料式A2O池進水管(2-5)，改良填料式A2O池進水管(2-5)連接高級氧化混凝池出水管，兼氧段(2-2)末端與缺氧段(2-3)首端連通，缺氧段(2-3)末端與厭氧段(2-4)首端連通;所述缺氧段(2-3)和厭氧段(2-4)的進水一側折流板的下部設置有45度的轉角，以避免水流進入時產生的沖擊作用，從而起到緩沖水流和均勻布水的作用;厭氧段(2-4)末端設有改良填料式A2O池三相分離器(2-6)和改良填料式A2O池溢水堰(2-7)，改良填料式A2O池溢水堰(2-7)連接改良填料式A2O池出水管;所述兼氧段(2-2)、缺氧段(2-3)和厭氧段(2-4)底部設計成錐形結構，錐形結構連接改良填料式A2O池污泥排放閥(2-8);所述改良填料式A2O池的兼氧段、缺氧段和厭氧段的上蓋(2-9)設計成圓錐形結構，圓錐形結構頂端都設有甲烷廢氣集氣管(2-10);所述兼氧段、缺氧段和厭氧段內都設有填料(2-11);

　　所述反流曝氣濾池(3)的中上部為圓柱形、下部為圓錐形結構，包括下流區(3-1)、上流區(3-2)和污泥區(3-3);所述下流區(3-1)位于反流曝氣濾池的圓柱形結構的中部，為圓柱形結構，下流區上部設有反流曝氣濾池進水管(3-4)和反流曝氣濾池布水管(3-5)，反流曝氣濾池進水管連通改良填料式A2O池出水管，下流區中部設有下流區填料(3-6)，下流區下部設有下流區曝氣管(3-7)，所述下流區的底部設有反流板(3-8)，所述的反流板(3-8)的縱斷面呈喇叭狀;所述上流區(3-2)位于下流區(3-1)的外圍、反流板的上部，上流區中部設有上流區填料(3-9)，下部設有上流區曝氣管，上流區上部的出口處設有反流曝氣濾池溢水堰(3-10);所述污泥區(3-3)位于反流曝氣濾池的底部、下流區和上流區的下部，污泥區的底部設有反流曝氣濾池污泥排放閥(3-11);反流曝氣濾池溢水堰與反流曝氣濾池出水管連通，反流曝氣濾池出水管與砂濾池連通，砂濾池過濾后的水達標排放。

　　2.一種采用如權利要求1所述的垃圾滲濾液RO濃水處理裝置進行廢水處理的方法，其特征在于：具有如下步驟;

　　①垃圾滲濾液RO濃水通過調節池進水管進入調節池，調節水質和水量;

　�、谡{(diào)節后的廢水通過高級氧化混凝池進水管(1-5)以及高級氧化混凝池布水支管(1-4)進入高級氧化混凝池(1)的中下部;位于高級氧化混凝池布水支管下方的臭氧曝氣盤(1-3)產生大量細小氣泡使廢水中的固體物進一步摩擦，同時把廢水中的大分子物質氧化成易于吸收和吸附的小分子物質，混凝劑添加裝置添加混凝劑，氧化分解后的廢水進入沉淀區的廢水流道，高級氧化混凝池三相分離器(1-10)實現固體物和水的分離;固體物在重力的作用下下沉到高級氧化混凝池沉淀區(1-2)的下部，通過底部的沉淀物排放閥(1-12)排出;廢水通過高級氧化混凝池溢水堰(1-11)和高級氧化混凝池出水管進入改良填料式A2O池進水管(2-5);

　�、蹚U水通過改良填料式A2O池進水管(2-5)進入改良填料式A2O池(2)的下部;廢水進入改良填料式A2O池后沿折流板(2-1)上下前進，依次通過兼氧段(2-2)、缺氧段(2-3)和厭氧段(2-4)的每個反應室的污泥床，反應池中的污泥隨著廢水的上下流動和沼氣上升的作用而運動，填料和折流板(2-1)的阻擋作用和污泥自身的沉降作用又使污泥的流速降低，因此大量的污泥都被截留在反應池中，反應池中的微生物與廢水中的有機物充分接觸;兼氧段(2-2)的兼性菌、缺氧段(2-3)和厭氧段(2-4)的異養菌將廢水中的有機物水解為有機酸，使大分子有機物分解為小分子有機物，不溶性的有機物轉化成可溶性有機物;

　�、軈捬醴磻�(yīng)后的廢水在厭氧段(2-4)末端設有的改良填料式A2O池三相分離器(2-6)的作用下實現泥、水、甲烷氣的分離，污泥在重力的作用下下沉到改良填料式A2O池的下部，多余的污泥通過底部的改良填料式A2O池污泥排放閥(2-8)排出;改良填料式A2O池產生的甲烷廢氣通過反應池頂部集氣管(2-10)收集排放;廢水通過改良填料式A2O池溢水堰和改良填料式A2O池出水管進入反流曝氣濾池進水管;

　�、輳U水通過反流曝氣濾池進水管(3-4)和反流曝氣濾池布水管(3-5)進入反流曝氣濾池的下流區(3-1)，下流區曝氣管(3-7)產生的空氣與廢水在下流區填料(3-6)中交匯發生生化反應，同時下流區填料(3-6)對廢水進行過濾，廢水通過反流板(3-8)后進入上流區(3-2)，在上流區填料(3-9)中發生生化反應，同時上流區填料(3-9)對廢水進行過濾，下流區(3-1)和上流區(3-2)產生的污泥下沉到污泥區(3-3)，通過污泥區底部的反流曝氣濾池污泥排放閥(3-11)排放出去，反流曝氣濾池處理后的水通過反流曝氣濾池溢水堰(3-10)進入反流曝氣濾池出水管和砂濾池，砂濾池過濾后的水達標排放;

　�、薷呒�(jí)氧化混凝池(1)排放的沉淀物和改良填料式A2O池(2)與反流曝氣濾池(3)產生的剩余污泥脫水后外運。

　　說明書

　　一種垃圾滲濾液RO濃水處理裝置

　　技術領域

　　本發明涉及廢水處理技術領域，具體涉及一種垃圾滲濾液RO濃水處理裝置。

　　背景技術

　　垃圾滲濾液是一種成分復雜，污染物濃度高的有機廢水，并且含有大量有毒有害污染物和重金屬，對環境存在極大的潛在危害。隨著垃圾滲濾液排放標準的不斷提高，現有的常規處理工藝難以滿足新標準的各項指標要求，因此各種垃圾滲濾液深度處理技術應運而生。其中膜分離技術(RO)相較于其他深度處理技術具有高效、節能、出水水質好、操作簡單和占地面積小等優點，近年來已成為深度處理垃圾滲濾液的最有效技術，但隨之產生的膜后濃水(RO濃水)是一種相較于垃圾滲濾液更難處理的高濃度有機廢水，處置不當會對環境造成二次污染。

　　發明內容

　　本發明要解決的技術問題是：為了解決上述垃圾滲濾液RO濃水處理中的難題，本發明提供一種垃圾滲濾液RO濃水處理裝置。

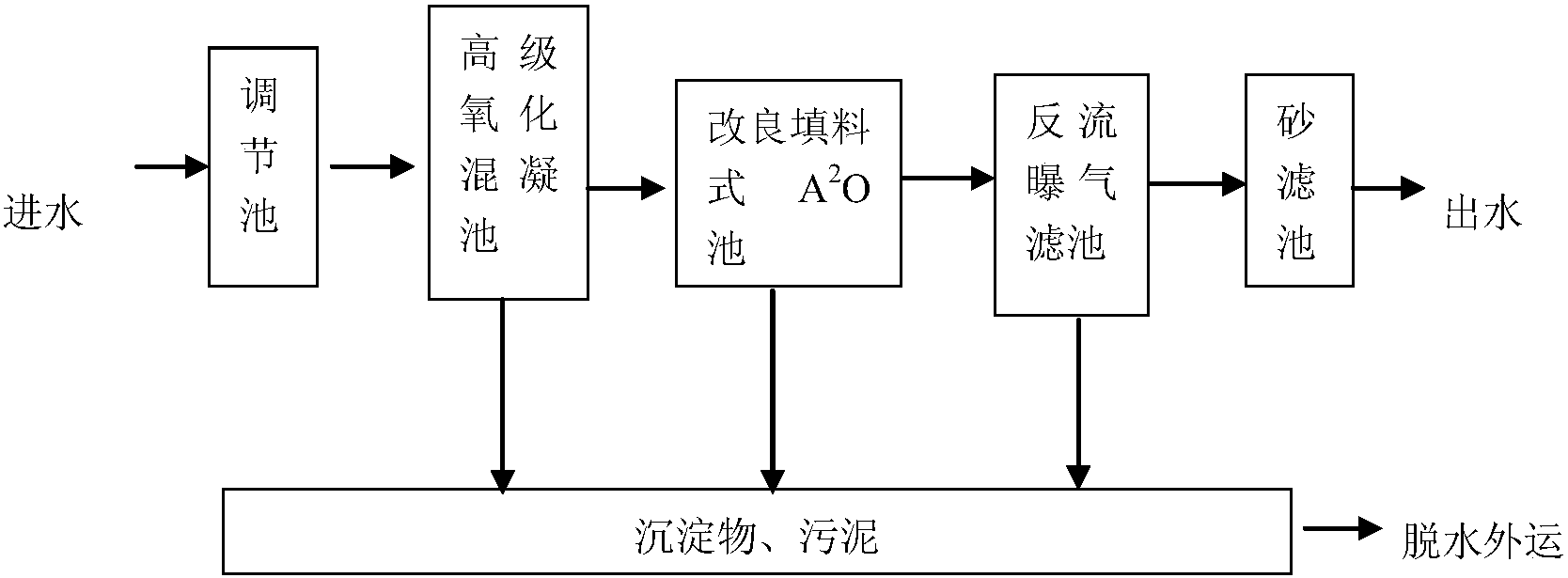

　　本發明解決其技術問題所采用的技術方案是：一種垃圾滲濾液RO濃水處理裝置，包括調節池、高級氧化混凝池、改良填料式A2O池、反流曝氣濾池和砂濾池;所述調節池、高級氧化混凝池、改良填料式A2O池、反流曝氣濾池和砂濾池依次連通。

　　所述的調節池包括調節池進水管和調節池出水管，用于調節垃圾滲濾液RO濃水的水質和水量。

　　所述的高級氧化混凝池包括曝氣混合區和沉淀區，曝氣混合區底部設置有臭氧曝氣盤，所述的臭氧曝氣盤的上方設有高級氧化混凝池布水支管，所述的高級氧化混凝池布水支管連接高級氧化混凝池進水管，所述的臭氧曝氣盤通過曝氣管連接有高級氧化混凝池外的臭氧鼓風機，臭氧鼓風機通過管道連通臭氧發生器;曝氣混合區的中上部設有混凝劑添加裝置;所述沉淀區內設有擋板，該擋板與沉淀池的內壁形成作為廢水進入沉淀區的廢水流道，沉淀區的出口處設有高級氧化混凝池三相分離器，沉淀區的出口上部設有高級氧化混凝池溢水堰，高級氧化混凝池溢水堰連接高級氧化混凝池出水管，沉淀區底部設計成錐形結構，在沉淀區底部設置有沉淀物排放閥。

　　所述改良填料式A2O池包括通過折流板分隔成的兼氧段、缺氧段和厭氧段，所述兼氧段首端設有用于供入廢水的改良填料式A2O池進水管，改良填料式A2O池進水管連接高級氧化混凝池出水管，兼氧段末端與缺氧段首端連通，缺氧段末端與厭氧段首端連通，所述缺氧段和厭氧段進水一側折流板的下部設置有45度的轉角，以避免水流進入時產生的沖擊作用，從而起到緩沖水流和均勻布水的作用;厭氧段末端設有改良填料式A2O池三相分離器和改良填料式A2O池溢水堰，改良填料式A2O池溢水堰連接改良填料式A2O池出水管;所述兼氧段、缺氧段和厭氧段底部設計成錐形結構，錐形結構連接改良填料式A2O池污泥排放閥;所述改良填料式A2O池的兼氧段、缺氧段和厭氧段的上蓋設計成圓錐形結構，圓錐形結構頂端設有甲烷廢氣集氣管;所述兼氧段、缺氧段和厭氧段內都設有填料。

　　所述反流曝氣濾池中上部為圓柱形、下部為圓錐形結構，包括下流區、上流區和污泥區;所述下流區位于反流曝氣濾池的圓柱形結構的中部，為圓柱形結構，下流區上部設有反流曝氣濾池進水管和反流曝氣濾池布水管，反流曝氣濾池進水管連通改良填料式A2O池出水管，下流區中部設有下流區填料，下流區下部設有下流區曝氣管，所述下流區的底部設有反流板，所述的反流板的縱斷面呈喇叭狀;所述上流區位于下流區的外圍、反流板的上部，上流區中部設有上流區填料，下部設有上流區曝氣管，上流區上部的出口處設有反流曝氣濾池溢水堰;所述污泥區位于反流曝氣濾池的底部、下流區和上流區的下部，污泥區的底部設有反流曝氣濾池污泥排放閥。反流曝氣濾池溢水堰與反流曝氣濾池出水管連通，反流曝氣濾池出水管與砂濾池連通，砂濾池過濾后的水達標排放。

　　一種采用上述垃圾滲濾液RO濃水處理裝置進行廢水處理的方法，具有如下步驟：

　�、倮�圾滲濾液RO濃水通過調節池進水管進入調節池，調節水質和水量。

　�、谡{(diào)節后的廢水通過高級氧化混凝池進水管以及高級氧化混凝池布水支管進入高級氧化混凝池的中下部;位于高級氧化混凝池布水支管下方的臭氧曝氣盤產生大量細小氣泡使廢水中的固體物進一步摩擦，同時把廢水中的大分子物質氧化成易于吸收和吸附的小分子物質，混凝劑添加裝置添加混凝劑，氧化分解后的廢水進入沉淀區的廢水流道，高級氧化混凝池三相分離器實現固體物和水的分離;固體物在重力的作用下下沉到高級氧化混凝池沉淀區的下部，通過底部的沉淀物排放閥排出;廢水通過高級氧化混凝池溢水堰和高級氧化混凝池出水管進入改良填料式A2O池進水管。

　�、蹚U水通過改良填料式A2O池進水管進入改良填料式A2O池的下部;廢水進入改良填料式A2O池后沿折流板上下前進，依次通過兼氧段、缺氧段和厭氧段的每個反應室的污泥床，反應池中的污泥隨著廢水的上下流動和沼氣上升的作用而運動，填料和折流板的阻擋作用與污泥自身的沉降作用又使污泥的流速降低，因此大量的污泥都被截留在反應池中，反應池中的微生物與廢水中的有機物充分接觸。兼氧段的兼性菌、缺氧段和厭氧段的異養菌將廢水中的有機物水解為有機酸，使大分子有機物分解為小分子有機物，不溶性的有機物轉化成可溶性有機物。

　�、軈捬醴磻�(yīng)后的廢水在改良填料式A2O池三相分離器作用下實現泥、水、甲烷氣的分離，污泥在重力的作用下下沉到改良填料式A2O池的下部，多余的污泥通過底部的改良填料式A2O池污泥排放閥排出;改良填料式A2O池產生的甲烷廢氣通過反應池頂部集氣管收集排放;處理后的廢水通過改良填料式A2O池溢水堰和改良填料式A2O池出水管進入反流曝氣濾池進水管。

　�、輳U水通過反流曝氣濾池進水管和反流曝氣濾池布水管進入反流曝氣濾池的下流區，下流區曝氣管產生的空氣與廢水在下流區填料中交匯發生生化反應，同時下流區填料對廢水進行過濾，廢水通過反流板后進入上流區，在上流區填料中發生生化反應，同時上流區填料對廢水進行過濾，下流區和上流區產生的污泥下沉到污泥區，通過污泥區底部的反流曝氣濾池污泥排放閥排放出去，反流曝氣濾池處理后的水通過反流曝氣濾池溢水堰進入反流曝氣濾池出水管和砂濾池，砂濾池過濾后的水達標排放。

　�、薷呒�(jí)氧化混凝池排放的沉淀物、改良填料式A2O池和反流曝氣濾池產生的剩余污泥脫水后外運。

　　本發明的有益效果是：因地制宜，基建投資少，維護方便，能耗較低，對垃圾滲濾液RO濃水具有比較好的處理效果。
