申請日2015.05.15

　　公開(公告)日2015.11.04

　　IPC分類號C10B53/00; C02F11/18; C02F11/12

　　摘要

　　本實用新型公開了一種生化污泥烘干炭化一體式設備集成控制系統，包括PLC控制器，以及分別與PLC控制器相連的人機界面，安裝在熱風爐中的高壓噴油泵、助燃風機、溫度測量?jī)x表Ⅰ、流量計Ⅰ，安裝在烘干爐中的高溫風機、溫度測量?jī)x表Ⅱ、流量計Ⅱ，安裝在炭化爐中的真空泵、溫度測量?jī)x表Ⅲ、流量計Ⅲ，其中人機界面為顯示工藝流程控制的工控機，該工控機為上位機;PLC控制器為下位機;其他組成單元為現場控制單元;上位機、下位機、現場控制單元構成三級分布式控制系統。本實用新型的控制系統能自動控制以及監視污泥炭化爐的整個生產過程，節省了人力成本，提高了工作效率。

　　權利要求書

　　1.一種生化污泥烘干炭化一體式設備集成控制系統，其特征在于：包括PLC 控制器，以及分別與PLC控制器相連的人機界面，安裝在熱風爐中的高壓噴油 泵、助燃風機、溫度測量?jī)x表Ⅰ、流量計Ⅰ，安裝在烘干爐中的高溫風機、溫 度測量?jī)x表Ⅱ、流量計Ⅱ，安裝在炭化爐中的真空泵、溫度測量?jī)x表Ⅲ、流量 計Ⅲ，其中人機界面為顯示工藝流程控制的工控機，該工控機為上位機;PLC控 制器為下位機;高壓噴油泵、助燃風機、溫度測量?jī)x表Ⅰ、流量計Ⅰ、高溫風 機、溫度測量?jī)x表Ⅱ、流量計Ⅱ、真空泵、溫度測量?jī)x表Ⅲ、流量計Ⅲ為現場 控制單元;上位機、下位機、現場控制單元構成三級分布式控制系統。

　　2.根據權利要求1所述的生化污泥烘干炭化一體式設備集成控制系統，其 特征在于：所述的PLC控制器是通過變頻器來分別控制高壓噴油泵、助燃風機、 高溫風機、真空泵的轉速。

　　3.根據權利要求2所述的生化污泥烘干炭化一體式設備集成控制系統，其 特征在于：所述的PLC控制器通過Ethernet總線和人機界面相連，通過RS485 總線與變頻器相連，所述的溫度測量?jī)x表Ⅰ、流量計Ⅰ、溫度測量?jī)x表Ⅱ、流 量計Ⅱ、溫度測量?jī)x表Ⅲ、流量計Ⅲ通過RS485通訊電纜將其測量的數值顯示 在人機界面上。

　　4.根據權利要求1所述的生化污泥烘干炭化一體式設備集成控制系統，其 特征在于：所述的溫度測量?jī)x表Ⅰ、溫度測量?jī)x表Ⅱ、溫度測量?jī)x表Ⅲ為熱電 偶傳感器或熱電阻傳感器。

　　5.根據權利要求1所述的生化污泥烘干炭化一體式設備集成控制系統，其 特征在于：還包括與PLC控制器相連的干燥尾氣噴淋循環泵、干餾尾氣噴淋循 環泵，干燥尾氣噴淋循環泵、干餾尾氣噴淋循環泵分別安裝在尾氣噴淋室Ⅰ、 尾氣噴淋室Ⅱ中。

　　6.根據權利要求5所述的生化污泥烘干炭化一體式設備集成控制系統，其 特征在于：所述的PLC控制器通過I/O模塊直接控制干燥尾氣噴淋循環泵、干 餾尾氣噴淋循環泵的工作狀態。

　　說明書

　　一種生化污泥烘干炭化一體式設備集成控制系統

　　技術領域

　　本實用新型涉及生化污泥處理領域，特別涉及一種生化污泥烘干炭化一體 式設備集成控制系統。

　　背景技術

　　污泥烘干碳化技術作為一種新興的環保技術，逐漸閃耀出它特有的光芒。 其以穩定，環保，廢物利用，變廢為寶等優異性成為眾多污泥處理技術中的亮 點。目前，污泥烘干炭化技術剛剛在國內興起，在為數不多的企業中,幾乎所有 的企業都是人工作業來控制設備的正常運行。因?yàn)闆](méi)有自動化的系統，又要操 控20多臺電機，經常由于工作人員的疏漏發生事故，造成工作效率低下，設備 壽命縮減。同時，由于沒有很好的監控軟件使得工作人員必須要在溫度高，刺 鼻性氣味濃烈的現場進行操作和監視，長期在這種環境下工作，很容易造成各 種慢性疾病的發生。因此，解決生化污泥烘干炭化一體式設備的自動控制的問 題顯得尤為重要。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的缺點與不足，提供一種生化污泥烘 干炭化一體式設備集成控制系統。

　　本實用新型的目的通過以下的技術方案實現：

　　一種生化污泥烘干炭化一體式設備包括烘干爐、炭化爐、熱風爐、與烘干 爐相連的尾氣噴淋室Ⅰ和與炭化爐相連的尾氣噴淋室Ⅱ，生化污泥從淤泥池中 被抽取出來后，經傳送裝置傳輸至烘干爐，烘干爐對生化污泥進行烘干，在烘 干的過程中均勻轉動以確保生化污泥被均勻烘干，然后被烘干的生化污泥傳輸 至炭化爐進行炭化，炭化完成后即完成對生化污泥的無害化處理;熱風爐提供 熱風分別進入到烘干爐、炭化爐中對生化污泥進行烘干、炭化。

　　一種生化污泥烘干炭化一體式設備集成控制系統，包括PLC控制器，以及 分別與PLC控制器相連的人機界面，安裝在熱風爐中的高壓噴油泵、助燃風機、 溫度測量?jī)x表Ⅰ、流量計Ⅰ，安裝在烘干爐中的高溫風機、溫度測量?jī)x表Ⅱ、 流量計Ⅱ，安裝在炭化爐中的真空泵、溫度測量?jī)x表Ⅲ、流量計Ⅲ，其中人機 界面為顯示工藝流程控制的工控機，該工控機為上位機;PLC控制器為下位機; 高壓噴油泵、助燃風機、溫度測量?jī)x表Ⅰ、流量計Ⅰ、高溫風機、溫度測量?jī)x 表Ⅱ、流量計Ⅱ、真空泵、溫度測量?jī)x表Ⅲ、流量計Ⅲ為現場控制單元;上位 機、下位機、現場控制單元構成三級分布式控制系統。高溫風機直接將熱風爐 中的熱風輸送至炭化爐，真空泵則通過抽取烘干爐中的空氣將熱風爐中的熱風 引進來。

　　所述的PLC控制器是通過變頻器來分別控制高壓噴油泵、助燃風機、高溫 風機、真空泵的轉速。

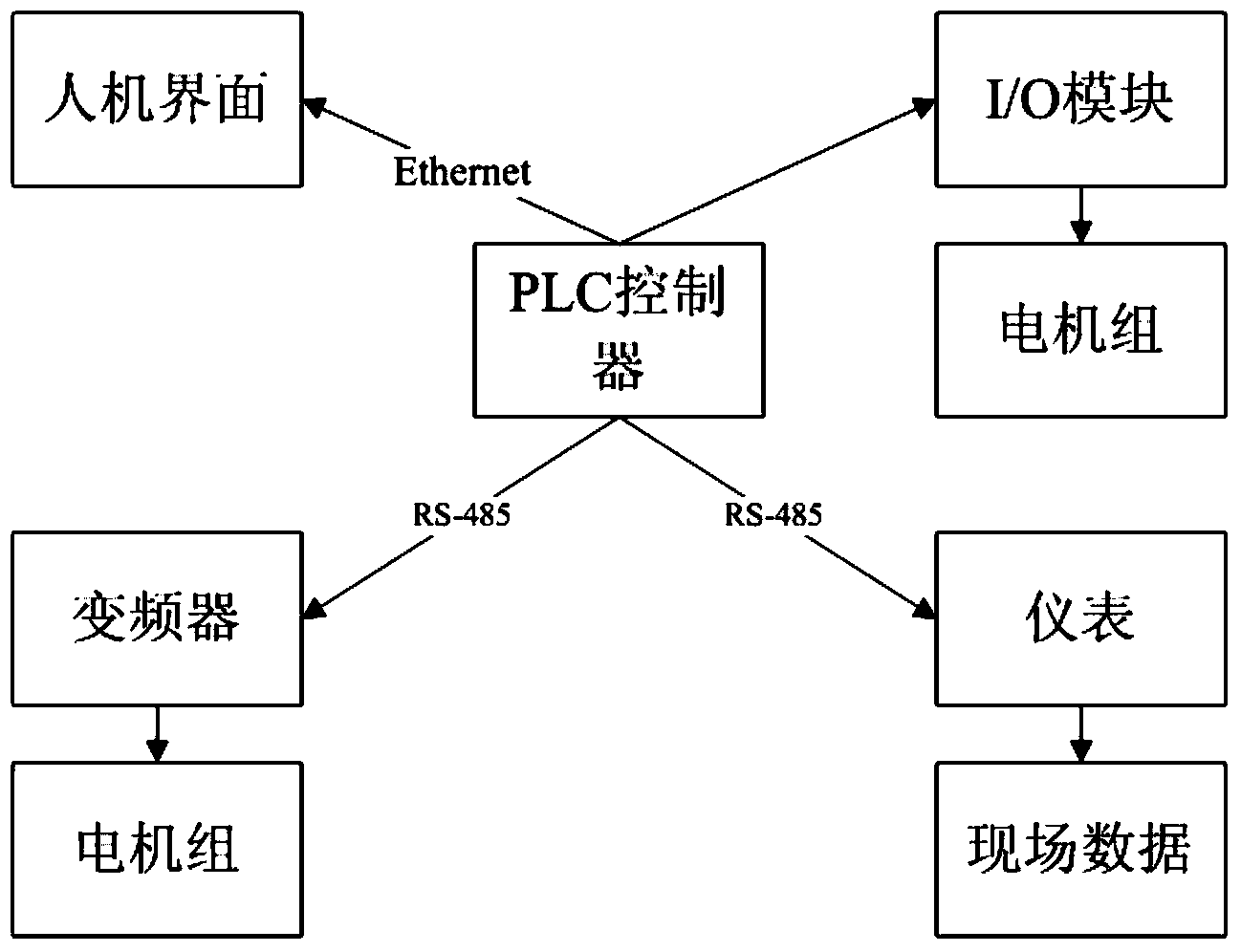

　　所述的PLC控制器通過Ethernet總線和人機界面相連，通過RS485總線與 變頻器相連，所述的溫度測量?jī)x表Ⅰ、流量計Ⅰ、溫度測量?jī)x表Ⅱ、流量計Ⅱ、 溫度測量?jī)x表Ⅲ、流量計Ⅲ通過RS485通訊電纜將其測量的數值顯示在人機界 面上。

　　所述的溫度測量?jī)x表Ⅰ、溫度測量?jī)x表Ⅱ、溫度測量?jī)x表Ⅲ為熱電偶傳感 器或熱電阻傳感器。

　　所述的生化污泥烘干炭化一體式設備集成控制系統，還包括與PLC控制器 相連的干燥尾氣噴淋循環泵、干餾尾氣噴淋循環泵，干燥尾氣噴淋循環泵、干 餾尾氣噴淋循環泵分別安裝在尾氣噴淋室Ⅰ、尾氣噴淋室Ⅱ中。通過干燥尾氣 噴淋循環泵、干餾尾氣噴淋循環泵對烘干爐、炭化爐產生的尾氣進行無害化處 理。

　　所述的PLC控制器通過I/O模塊直接控制干燥尾氣噴淋循環泵、干餾尾氣 噴淋循環泵的工作狀態。

　　本實用新型與現有技術相比，具有如下優點和有益效果：

　　通過PLC控制器進行串級PID控制克服了被控對象為溫度時的較大的容量 滯后和純之后，并且抑制了控制過程中的變化劇烈幅度較大的擾動，最主要的 是克服了溫度變化的非線性影響，從而大大的提高了控制精度和準確度;而使 用PLC和組態軟件組成的控制系統，將繁雜危險的污泥碳化過程變得簡單易行， 大大降低了工人工作的難度，提高了工作效率，增加了設備的使用壽命和整體 流程的準確程度;并且實現了整個生產流水線的自動化。

　　熱風爐中的交叉線福調節能保證熱風爐中的油氣充分進行燃燒，消除安全 隱患。
