申請日2015.05.15

　　公開(公告)日2015.09.23

　　IPC分類號C02F11/00

　　摘要

　　本發明公開了一種污泥破壁設備，包括一反應器、超聲波發生裝置和自動加酶制劑裝置，所述反應器具有進泥口和排泥口，所述反應器內設置有攪拌裝置，所述超聲波發生裝置的輸出端位于反應器內，自動加酶制劑裝置可按設定要求自動往反應器內添加酶制劑。采用上述結構的本發明通過設置一反應器，并通過超聲波發生裝置和酶制劑對反應器內污泥進行破細胞壁處理，可達到大幅度減量的效果，本發明結構簡單、實用，效果顯著。

　　權利要求書

　　1. 一種污泥破壁設備，其特征在于包括一反應器、超聲波發生裝置和自動加酶制劑裝置，所述反應器具有進泥口和排泥口，所述反應器內設置有攪拌裝置，所述超聲波發生裝置的輸出端位于反應器內，自動加酶制劑裝置可按設定要求自動往反應器內添加酶制劑。

　　2.如權利要求1所述的一種污泥破壁設備，其特征在于所述反應器內設置有電加熱裝置。

　　3.如權利要求1所述的一種污泥破壁設備，其特征在于所述攪拌裝置包括電機、攪拌桿和若干葉片，攪拌桿可轉動地安裝在反應器內，葉片固定安裝在攪拌桿上，電機驅動攪拌桿旋轉。

　　4.如權利要求1所述的一種污泥破壁設備，其特征在于所述超聲波發生裝置包括一振動板和超聲波發生器，振動板安裝在反應器內，超聲波發生器作用在振動板上。

　　5.如權利要求2所述的一種污泥破壁設備，其特征在于所述反應器上還設置有減壓閥。

　　6.如權利要求5所述的一種污泥破壁設備，其特征在于其還包括一控制系統，該控制系統包括數據處理器、溫度傳感器及壓力傳感器，數據處理器接收溫度傳感器及壓力傳感器檢測的數據，并進行處理，然后發出命令控制超聲波發生裝置、自動加酶制劑裝置、攪拌裝置、電加熱裝置及減壓閥是否進行工作。

　　說明書

　　一種污泥破壁設備

　　技術領域

　　本發明涉及一種污泥破壁設備。

　　背景技術

　　在對污泥的處理過程中經常需要對污泥進行減量處理，現有的減量處理一般采用擠壓的方式進行處理，減量效果一般，且需要大型設備進行配合處理，成本較高，為此本發明提供一種全新的用于給污泥減量的污泥破壁設備。

　　發明內容

　　為了解決上述問題，本發明提供一種污泥破壁設備。

　　本發明解決其技術問題所采用的技術方案是：

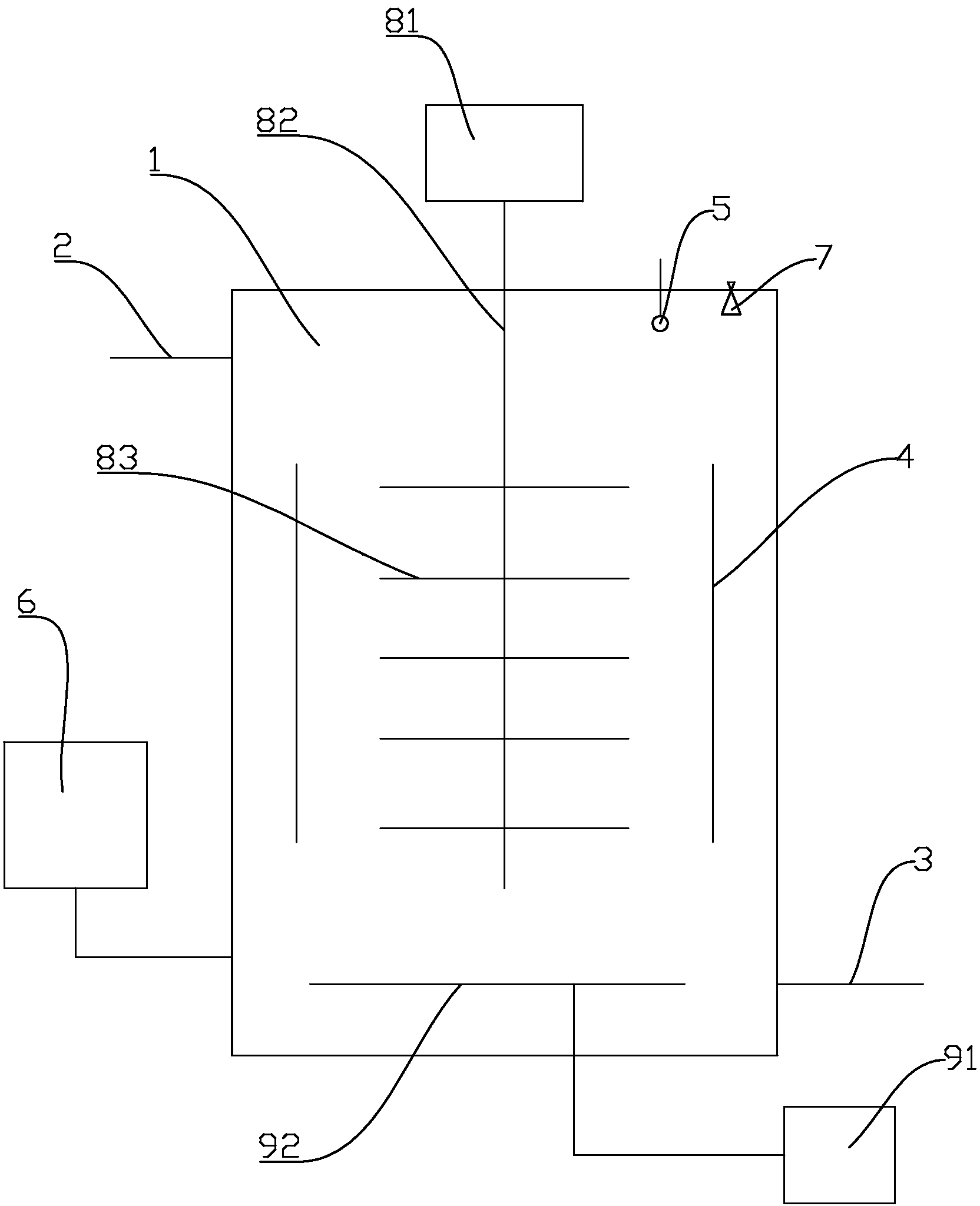

　　一種污泥破壁設備，包括一反應器、超聲波發生裝置和自動加酶制劑裝置，所述反應器具有進泥口和排泥口，所述反應器內設置有攪拌裝置，所述超聲波發生裝置的輸出端位于反應器內，自動加酶制劑裝置可按設定要求自動往反應器內添加酶制劑。

　　所述反應器內設置有電加熱裝置。

　　所述攪拌裝置包括電機、攪拌桿和若干葉片，攪拌桿可轉動地安裝在反應器內，葉片固定安裝在攪拌桿上，電機驅動攪拌桿旋轉。

　　所述超聲波發生裝置包括一振動板和超聲波發生器，振動板安裝在反應器內，超聲波發生器作用在振動板上。

　　所述反應器上還設置有減壓閥。

　　本發明還包括一控制系統，該控制系統包括數據處理器、溫度傳感器及壓力傳感器，數據處理器接收溫度傳感器及壓力傳感器檢測的數據，并進行處理，然后發出命令控制超聲波發生裝置、自動加酶制劑裝置、攪拌裝置、電加熱裝置及減壓閥是否進行工作。

　　本發明的有益效果是：采用上述結構的本發明通過設置一反應器，并通過超聲波發生裝置和酶制劑對反應器內污泥進行破細胞壁處理，可達到大幅度減量的效果，本發明結構簡單、實用，效果顯著。
