申請日2016.06.12

　　公開(公告)日2016.10.26

　　IPC分類號C02F1/24

　　摘要

　　本發明涉及一種污泥處理方法，特別涉及一種含煤污泥濃縮分離方法及裝置。一種含煤污泥濃縮分離裝置，該裝置包括外殼、分離器、渦凹溶氣裝置和刮渣機，外殼的側面設有物料進口、清液排出口、浮渣排出口和沉渣排出口;分離器具有一個錐形底且設置于外殼的內部，該錐形底與沉渣排出口相連，分離器內的中心處設有一兩頭呈喇叭狀開口的反應擴散筒，所述渦凹溶氣裝置設于該反應擴散筒內，所述物料進口通過管路伸入反應擴散筒的底部。本發明利用氣浮原理一步處理實現重質污泥、輕質污泥濃縮和清液分離，可以有效解決含煤污泥濃縮處理的難題，提高煤礦污水處理效果。

　　權利要求書

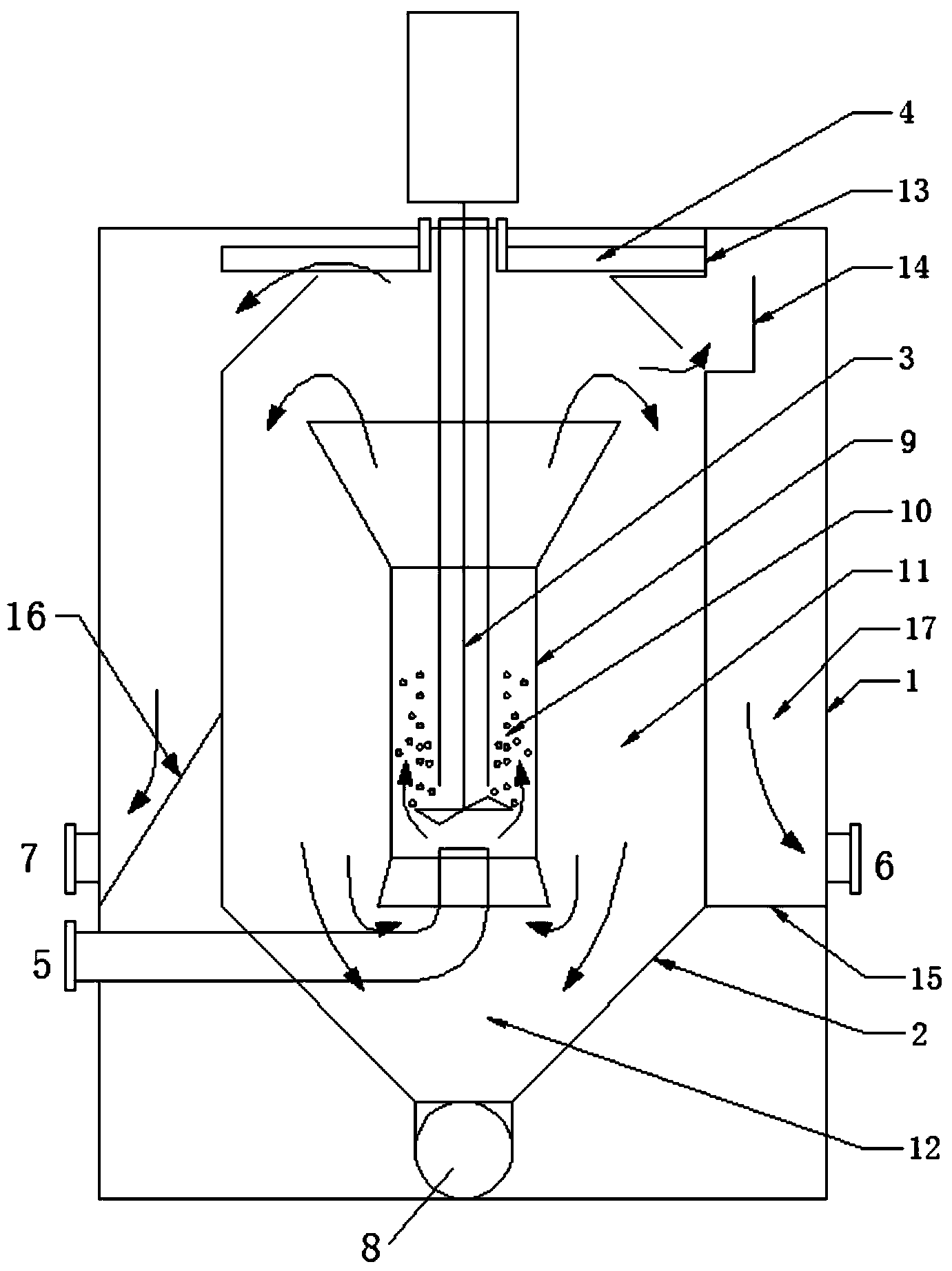

　　1.一種含煤污泥濃縮分離裝置，其特征在于：該裝置包括外殼(1)、分離器(2)、渦凹溶氣裝置(3)和刮渣機(4)，外殼(1)的側面設有物料進口(5)、清液排出口(6)、浮渣排出口(7)和沉渣排出口(8);分離器具有一個錐形底且設置于外殼的內部，該錐形底與沉渣排出口相連，分離器內的中心處設有一兩頭呈喇叭狀開口的反應擴散筒(9)，所述渦凹溶氣裝置設于該反應擴散筒內，所述物料進口通過管路伸入反應擴散筒的底部。

　　2.根據權利要求1所述的含煤污泥濃縮分離裝置，其特征在于：反應擴散筒使分離器內分隔為反應擴散段(10)、沉降澄清段(11)和沉渣壓縮段(12)三個區域，反應擴散筒內部為反應擴散段，反應擴散筒筒壁外側的區域為沉降澄清段，反應擴散筒下方的區域為沉渣壓縮段。

　　3.根據權利要求1所述的含煤污泥濃縮分離裝置，其特征在于：刮渣機設于分離器的頂部，通過刮板旋轉將浮渣排出。

　　4.根據權利要求1所述的含煤污泥濃縮分離裝置，其特征在于：反應擴散筒在分離器內部豎直設置，其底部為小喇叭口，其頂部為大喇叭口，小喇叭口與大喇叭口的高度比例為1:3-4。

　　5.根據權利要求4所述的含煤污泥濃縮分離裝置，其特征在于：反應擴散筒的兩個喇叭口的斜角為15°-75°。

　　6.根據權利要求1所述的含煤污泥濃縮分離裝置，其特征在于：外殼為長方形，分離器位于其中心處且將外殼內的空間分隔成左右兩部分，分離器右側上部設有半圓式可調出水堰(14)和浮渣擋板(13)，分離器右側下方與外殼內壁之間設有清液擋板(15)，清液擋板將外殼內與分離器右側之間的空間分隔，可調出水堰與清液擋板之間的空間為清液收集區(17)，清液排出口(6)與清液擋板相鄰并設于其上方。

　　7.根據權利要求1所述的含煤污泥濃縮分離裝置，其特征在于：分離器左側底部下方與外殼內壁之間設有向外傾斜的浮渣沉降板(16)，浮渣沉降板將外殼內與分離器左側之間的空間分隔，浮渣排出口(7)與浮渣沉降板相鄰并設于其上方。

　　8.一種采用權利要求1所述裝置的含煤污泥濃縮分離方法，其特征在于該方法包括：

　　將經過調理的含煤污泥送入分離器中，通過渦凹溶氣裝置溶入微小空氣泡，將污泥中的輕質污泥、重質污泥循環濃縮分離，水分以清液形式排出;

　　將輕質污泥浮到分離器上部，通過刮渣機刮除;

　　將重質污泥沉到分離器下部，壓縮后通過沉渣排出口排出;

　　所述循環濃縮分離過程包括反應擴散、沉降澄清、沉渣壓縮;通過反應擴散筒將初步沉淀的重質污泥中較輕的部分再次溶氣上浮分離，循環往復，直至輕質污泥全部上浮，重質污泥沉降壓縮。

　　說明書

　　一種含煤污泥濃縮分離方法及裝置

　　技術領域

　　本發明涉及一種污泥處理方法，特別涉及一種含煤污泥濃縮分離方法及裝置。

　　背景技術

　　煤炭是我國的主要一次能源，長期以來不會改變。隨著環境保護越來越嚴格，煤礦企業的污廢水處理受到前所未有的重視。尤其是煤礦區的生活污水，水處理技術本身已經相對成熟完善;但是水處理產生的含煤污泥一直是礦區生活污水處理的難點和最終污染源。

　　礦區的生產組織特點使得大量的煤粉、煤渣進入污水下水道，在生活污水處理系統的初沉池、反應池等沉淀出來，最終排至污泥濃縮池。由于煤粉、煤渣物理性質與生活污泥有很大差異，沉降速度較快、流動性差、易板結，造成大部分污泥濃縮池效果差、污泥板結、堵塞輸送管路等，降低了污水處理系統的處理效果。

　　發明內容

　　本發明提供一種含煤污泥濃縮分離裝置，利用氣浮原理一步處理實現重質污泥、輕質污泥濃縮和清液分離，可以有效解決含煤污泥濃縮處理的難題，提高煤礦污水處理效果。

　　本發明解決其技術問題所采用的技術方案是：

　　一種含煤污泥濃縮分離裝置，該裝置包括外殼、分離器、渦凹溶氣裝置和刮渣機，外殼的側面設有物料進口、清液排出口、浮渣排出口和沉渣排出口;分離器具有一個錐形底且設置于外殼的內部，該錐形底與沉渣排出口相連，分離器內的中心處設有一兩頭呈喇叭狀開口的反應擴散筒，所述渦凹溶氣裝置設于該反應擴散筒內，所述物料進口通過管路伸入反應擴散筒的底部。所述分離器用于實現污泥的循環濃縮分離，其中渦凹溶氣裝置用于將空氣溶解于污泥中;反應擴散筒內將含有微氣泡的輕質污泥浮起、重質污泥初步沉淀;沉降澄清段實現清液與污泥的進一步分離，沉渣壓縮段將重質污泥進一步濃縮;出水堰將清液分離;刮渣機及浮渣擋板將浮渣排出。

　　作為優選，反應擴散筒使分離器內分隔為反應擴散段、沉降澄清段和沉渣壓縮段三個區域，反應擴散筒內部為反應擴散段，反應擴散筒筒壁外側的區域為沉降澄清段，反應擴散筒下方的區域為沉渣壓縮段。

　　作為優選，刮渣機設于分離器的頂部，通過刮板旋轉將浮渣排出。

　　作為優選，反應擴散筒在分離器內部豎直設置，其底部為小喇叭口，其頂部為大喇叭口，小喇叭口與大喇叭口的高度比例為1:3-4。

　　作為優選，反應擴散筒的兩個喇叭口的斜角為15°-75°，具體根據污泥比重與含固率設定。更為優選的是，小喇叭口的斜角為43-48°，大喇叭口的斜角為58-62°。上部的大喇叭口的角度主要影響水流的減速，這個與污泥比重和含固率相關，下部小喇叭口主要起到再循環的導流作用。

　　作為優選，外殼為長方形，分離器位于其中心處且將外殼內的空間分隔成左右兩部分，分離器右側頂部設有半圓式可調出水堰、浮渣擋板及旋轉式刮渣機，分離器右側下方與外殼內壁之間設有清液擋板，清液擋板將外殼內與分離器右側之間的空間分隔，可調出水堰與清液擋板之間的空間為清液收集區，清液排出口與清液擋板相鄰并設于其上方。

　　作為優選，分離器左側底部下方與外殼內壁之間設有向外傾斜的浮渣沉降板，浮渣沉降板將外殼內與分離器左側之間的空間分隔，浮渣排出口與浮渣沉降板相鄰并設于其上方。

　　一種采用所述裝置的含煤污泥濃縮分離方法，該方法包括：

　　將經過調理的含煤污泥送入分離器中，通過渦凹溶氣裝置溶入微小空氣泡，將污泥中的輕質污泥、重質污泥循環濃縮分離，水分以清液形式排出;

　　將輕質污泥浮到分離器上部，通過刮渣機刮除;

　　將重質污泥沉到分離器下部，壓縮后通過沉渣排出口排出;

　　所述循環濃縮分離過程包括反應擴散、沉降澄清、沉渣壓縮;通過反應擴散筒將初步沉淀的重質污泥中較輕的部分再次溶氣上浮分離，循環往復，直至輕質污泥全部上浮，重質污泥沉降壓縮。整個過程在分離器內部通過重力與浮力完成，無需額外動力。該方法利用渦凹氣浮原理，對含煤污泥進行濃縮分離。所述循環濃縮分離通過分離器中特殊設計的反應擴散筒實現，根據污泥比重及濃度等，設計不同的反應擴散筒直徑、錐角及高度，實現污泥溶氣過程中自然上升、循環溶氣及分離過程。

　　本發明的有益效果是：本發明的含煤污泥濃縮分離方法與裝置通過分離器內部的循環溶氣、上浮、濃縮分離過程，可以實現煤礦礦井水及生活污水處理過程所產生含煤污泥中的重質污泥、輕質污泥與清液的有效分離;采用渦凹溶氣避免了傳統溶氣方式結構復雜、易堵塞的弊端;同時由于分離器采用內部循環，無需額外動力，具有設備簡單、能耗低、維護方便等特點。
