申請日2016.06.12

　　公開(公告)日2016.08.17

　　IPC分類號G01N29/02

　　摘要

　　本申請涉及一種基于氣體檢測功能的污水過濾處理裝置，包括污水過濾處理裝置本體和安裝于該污水過濾處理裝置內部的監控CO2、NO2氣體濃度的SAW傳感器，所述SAW傳感器基于SAW器件，擁有五通道結構，其中通道三作為參考通道，通道一與通道二的敏感區域涂覆敏感薄膜材料一，進行CO2氣體的探測，通道四與通道五的敏感區域涂覆敏感薄膜材料二，進行NO2氣體的探測;對每種氣體均采用雙通道同時探測，大大增加了對氣體探測的穩定性，保證了傳感器讀取數據的可信度，并且重復性良好，高溫下測試穩定性佳，使得本發明的污水過濾處理裝置能夠高靈敏、高可靠的檢測工作過程中CO2、NO2氣體。

　　權利要求書

　　1.一種基于氣體檢測功能的污水過濾處理裝置，包括污水過濾處理裝置本體和安裝于該污水過濾處理裝置內部的監控CO2、NO2氣體濃度的SAW傳感器，所述SAW傳感器擁有五通道結構，其中通道三作為參考通道，通道一與通道二的敏感區域涂覆敏感薄膜材料一，進行CO2氣體的探測，通道四與通道五的敏感區域涂覆敏感薄膜材料二，進行NO2氣體的探測;所述通道敏感薄膜材料一、二均為三層，所述敏感薄膜與SAW器件之間還磁控濺射一層Ni膜，所述Ni膜厚度為110nm。

　　2.根據權利要求1所述的一種基于氣體檢測功能的污水過濾處理裝置，其特征在于：所述污水過濾處理裝置中SAW傳感器的制備方法包括以下步驟：

　　步驟一，清洗SAW器件：將SAW器件依次放入丙酮、乙醇、去離子水中，分別超聲處理20min，去除SAW器件表面污染物，然后將器件放入烘箱中烘干，并測試其振蕩頻率;

　　步驟二，加固SAW器件：在SAW器件的表面上涂刷一層保護涂層，所述保護涂層主要由碳化硅、氧化錫、高硼硼酸鈣和氧化鋰以2：3：5：1的比例配制而成;

　　步驟三，制備敏感薄膜材料：

　　(a)制備敏感薄膜材料一：取85mg的購買的聚醚酰亞胺材料加入燒杯中，加入20ml的超純水，攪拌均勻，然后加入30mg的聚噻吩，攪拌均勻，隨后再加入購買的27g Ni納米粉末，將燒杯放入超聲振蕩器中，水浴加熱70℃情況下，超聲振蕩4h，得到分散均勻的敏感薄膜材料一;

　　(b)制備敏感薄膜材料二：取14mg分子純的聚苯胺溶解在50ml的三氯甲烷溶液中，然后取10mg多壁碳納米管加入溶液中，攪拌均勻后，加入9g鈦酸鋇納米粉末，超聲處理1h，即得分散均勻的敏感薄膜材料二;

　　(c)制備敏感薄膜材料三：將熒光指示劑Ru(bpy)3Cl2和Ru(dpp)3Cl2按1：2的比例加入溶有PVC的40ml四氫呋喃溶液中，在密封遮光條件下，低溫?cái)嚢?h，即得到敏感薄膜材料三;

　　步驟四，制備SAW傳感器：

　　(a)將經步驟一清洗的SAW器件烘干后，利用磁控濺射結合模板法分別在通道一、通道二、通道四、通道五的敏感區域鍍一層金屬Ni膜，然后利用定量移液器取敏感薄膜材料三涂覆在通道一、通道二、通道四、通道五的敏感區域，以完全覆蓋Ni膜為準;利用相同的方式分別在通道一和通道二、通道四和通道五的敏感區域依次涂覆敏感薄膜材料一和敏感薄膜材料二;

　　(b)將SAW器件放入真空干燥箱中95℃下干燥20h;

　　(c)循環(a)、(b)操作兩次，使通道一、通道二、通道四和通道五的敏感區域表面均形成三層Ni膜和六層敏感薄膜;

　　(d)對SAW器件進行加蓋及接導線處理，其中，蓋子上對應每個通道的敏感區域正上方有預留的進氣孔，構成SAW傳感器。

　　說明書

　　一種基于氣體檢測功能的污水過濾處理裝置

　　技術領域

　　本申請涉及污水處理領域，尤其涉及一種基于氣體檢測功能的污水過濾處理裝置。

　　背景技術

　　隨著工業的不斷發展，近來被污染的水體越來越多，并且日益威脅到人們正常的生產生活。污水處理設備能夠有效地處理生活污水、工業廢水等，避免污水及污染物直接流入水域。

　　污水處理過程中，由于污水中經常包含有有機物、微生物等污染物，對其處理過程，會產生大量CO2、NO2等氣體，嚴重者會影響到設備的正常工作，更甚者，會影響到操作人員的人身安全。

　　發明內容

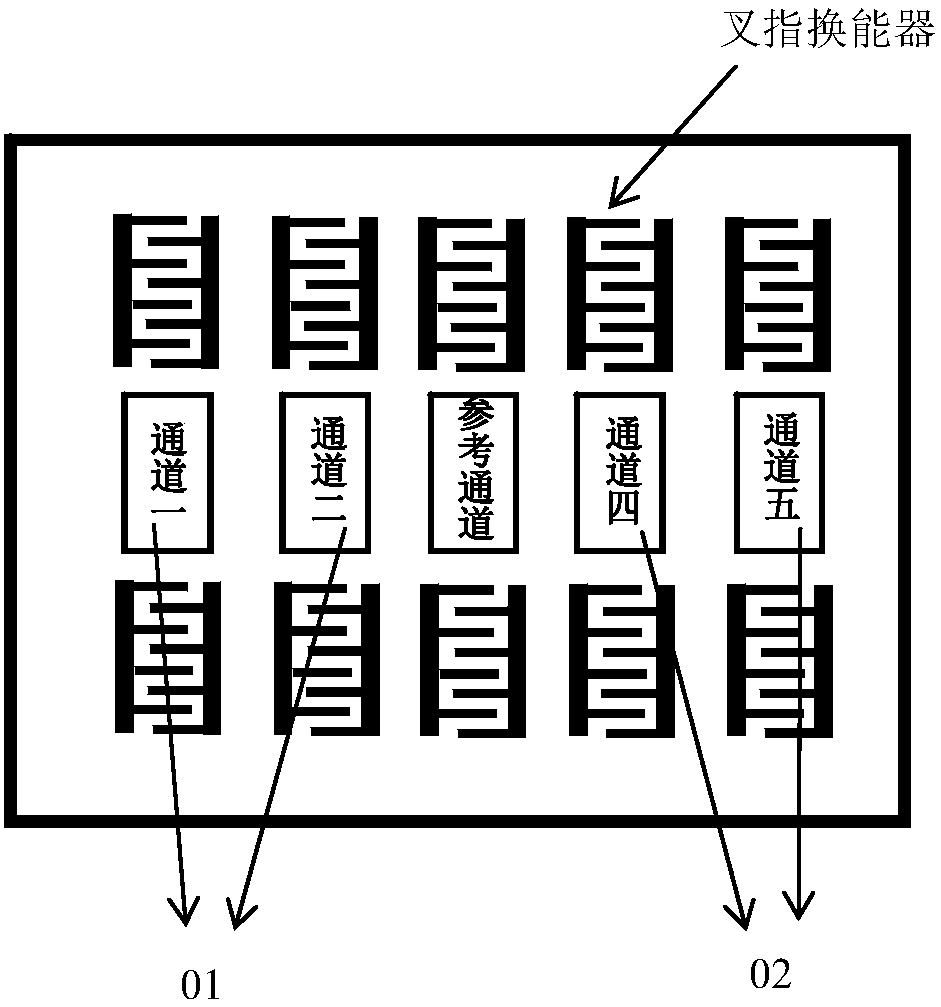

　　為克服相關技術中存在的問題，本申請?zhí)峁┮环N基于氣體檢測功能的污水過濾處理裝置，包括污水過濾處理裝置本體和安裝于該污水過濾處理裝置內部的監控CO2、NO2氣體濃度的SAW傳感器，所述SAW傳感器擁有五通道結構，其中通道三作為參考通道，通道一與通道二的敏感區域涂覆敏感薄膜材料一，進行CO2氣體的探測，通道四與通道五的敏感區域涂覆敏感薄膜材料二，進行NO2氣體的探測;所述通道敏感薄膜材料一、二均為三層，所述敏感薄膜與SAW器件之間還磁控濺射一層Ni膜，所述Ni膜厚度為110nm。

　　優選地，所述污水過濾處理裝置中SAW傳感器的制備方法包括以下步驟：

　　步驟一，清洗SAW器件：將SAW器件依次放入丙酮、乙醇、去離子水中，分別超聲處理20min，去除SAW器件表面污染物，然后將器件放入烘箱中烘干，并測試其振蕩頻率;

　　步驟二，加固SAW器件：在SAW器件的表面上涂刷一層保護涂層，所述保護涂層主要由碳化硅、氧化錫、高硼硼酸鈣和氧化鋰以2：3：5：1的比例配制而成;

　　步驟三，制備敏感薄膜材料：

　　(a)制備敏感薄膜材料一：取85mg的購買的聚醚酰亞胺材料加入燒杯中，加入20ml的超純水，攪拌均勻，然后加入30mg的聚噻吩，攪拌均勻，隨后再加入購買的27g Ni納米粉末，將燒杯放入超聲振蕩器中，水浴加熱70℃情況下，超聲振蕩4h，得到分散均勻的敏感薄膜材料一;

　　(b)制備敏感薄膜材料二：取14mg分子純的聚苯胺溶解在50ml的三氯甲烷溶液中，然后取10mg多壁碳納米管加入溶液中，攪拌均勻后，加入9g鈦酸鋇納米粉末，超聲處理1h，即得分散均勻的敏感薄膜材料二;

　　(c)制備敏感薄膜材料三：將熒光指示劑Ru(bpy)3Cl2和Ru(dpp)3Cl2按1：2的比例加入溶有PVC的40ml四氫呋喃溶液中，在密封遮光條件下，低溫?cái)嚢?h，即得到敏感薄膜材料三;

　　步驟四，制備SAW傳感器：

　　(a)將經步驟一清洗的SAW器件烘干后，利用磁控濺射結合模板法分別在通道一、通道二、通道四、通道五的敏感區域鍍一層金屬Ni膜，然后利用定量移液器取敏感薄膜材料三涂覆在通道一、通道二、通道四、通道五的敏感區域，以完全覆蓋Ni膜為準;利用相同的方式分別在通道一和通道二、通道四和通道五的敏感區域依次涂覆敏感薄膜材料一和敏感薄膜材料二;

　　(b)將SAW器件放入真空干燥箱中95℃下干燥20h;

　　(c)循環(a)、(b)操作兩次，使通道一、通道二、通道四和通道五的敏感區域表面均形成三層Ni膜和六層敏感薄膜;

　　(d)對SAW器件進行加蓋及接導線處理，其中，蓋子上對應每個通道的敏感區域正上方有預留的進氣孔，構成SAW傳感器。

　　本申請的實施例提供的技術方案可以包括以下有益效果：

　　1.結構方面，采用五通道SAW器件，其中通道三作為參考通道，通道一與通道二的敏感區域涂覆敏感薄膜材料一，進行CO2氣體的探測，通道四與通道五的敏感區域涂覆敏感薄膜材料二，進行NO2氣體的探測;對每種氣體均采用雙通道同時探測，大大增加了對氣體探測的穩定性，保證了傳感器讀取數據的可信度;

　　2.敏感薄膜材料一由聚醚酰亞胺(PEI)材料、聚噻吩材料和Ni納米粉末材料組成，Ni納米粉末材料的納米尺度的粒徑保證了有機物PEI和聚噻吩的分散性，大大提高了敏感材料對CO2的靈敏度;

　　3.敏感薄膜材料二由聚苯胺材料、多壁碳納米管材料和鈦酸鋇材料組成，其中，聚苯胺大部分復合在碳納米管表面，由于碳納米管的中空結構和極大的比表面積，從物理結構方面大大增加了聚苯胺對NO2氣體的吸附能力;

　　4、本申請的敏感薄膜材料三由熒光指示劑Ru(bpy)3Cl2和Ru(dpp)3Cl2組成，進一步增強了發酵罐對CO2的感應能力。

　　本申請附加的方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本申請。
