申請日2015.05.15
公開(公告)日2015.09.16
IPC分類號C02F1/20
摘要

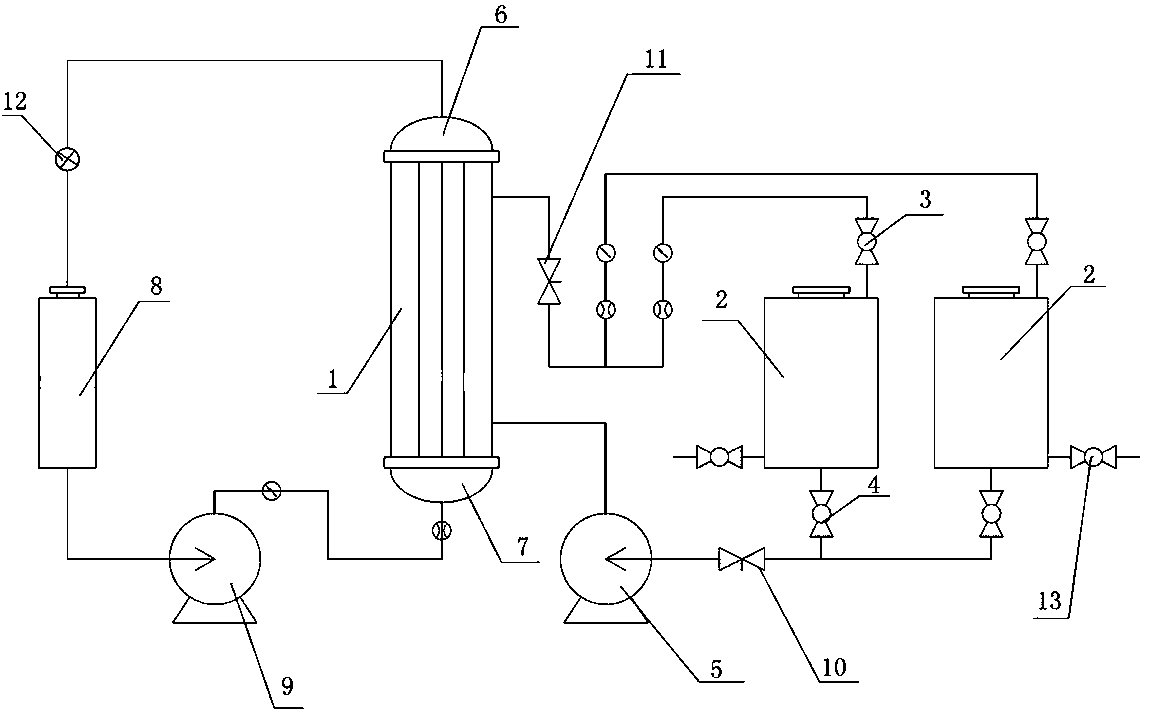

一種利用錯流接觸式脫氣膜進行廢水中氨氣的回收裝置，它主要包括一錯流接觸式脫氣膜機構和至少兩只并接在一起的氟化銨水箱，所述氟化銨水箱的各自進口端在分別串接一進口閥門后并接在一起，并連接于所述錯流接觸式脫氣膜機構的筒體一上端側壁上;所述氟化銨水箱的各自出口端在分別串接一出口閥門后也并接在一起，并連接于一氟化銨水泵，所述氟化銨水泵的出口連接于所述錯流接觸式脫氣膜機構的筒體另一下端側壁上;在所述錯流接觸式脫氣膜機構的筒體上端部和下端部串接有依次相連的吸收液水箱和吸收液水泵;它具有能耗比較低，脫氮效率比較高，運行成本低，操作簡單，管理方便，無有害化的副產品產生，無二次污染，能實現資源回收利用等特點。
權利要求書
1.一種利用錯流接觸式脫氣膜進行廢水中氨氣的回收裝置，它主要包括一錯流接觸式脫氣膜機構和至少兩只并接在一起的氟化銨水箱，其特征在于所述氟化銨水箱的各自進口端在分別串接一進口閥門后并接在一起，并連接于所述錯流接觸式脫氣膜機構的筒體一上端側壁上;所述氟化銨水箱的各自出口端在分別串接一出口閥門后也并接在一起，并連接于一氟化銨水泵，所述氟化銨水泵的出口連接于所述錯流接觸式脫氣膜機構的筒體另一下端側壁上;在所述錯流接觸式脫氣膜機構的筒體上端部和下端部串接有依次相連的吸收液水箱和吸收液水泵。
2.根據權利要求1所述的利用錯流接觸式脫氣膜進行廢水中氨氣的回收裝置，其特征在于所述的氟化銨水泵接入管道上安裝有一流量調節閥;而在所述錯流接觸式脫氣膜機構的筒體的上端側壁上接出管道上也安裝有一流量調節閥;所述的氟化銨水箱配置有密封蓋，而所述吸收液水箱上也配置有密封蓋;所述吸收液水箱的出口管道上安裝有出口閥門，而在所述氟化銨水箱上還各自安裝有一只排空閥門，吸收液水箱上也安裝有一只排空閥門。
3.根據權利要求1或2所述的利用錯流接觸式脫氣膜進行廢水中氨氣的回收裝置，其特征在于所述氟化銨水泵上配置有壓力表，而在吸收液水泵上也配置有一只壓力表;另在氟化銨水泵進脫氣前設置有取樣閥，而氟化銨脫氣后也設置有取樣閥;所述吸收液水箱上連接有超聲波液位計和溫度表。
說明書
利用錯流接觸式脫氣膜進行廢水中氨氣的回收裝置
技術領域
本實用新型涉及的是一種利用錯流接觸式脫氣膜進行廢水中氨氣的回收裝置，尤其是一種直接用于氟化銨溶液中氨氣回收裝置，屬于資源化的運用稀土領域和環保技術領域。
背景技術
伴隨著國內電子行業制造業的興起，政府對稀土資源的嚴格管制和國內環境的持續惡化，提高稀土資源的利用率和減少廢水的排放已迫在眉睫。國內外許多專家對氨氣的脫除進行了多方面的研究，像真空脫氣法、稀硫酸吸收脫氣法等。但這些技術中還存在著像二次污染、成本高、資源無法回收等缺點。
發明內容
本實用新型的目的在于在于克服現有技術存在的不足，而提供一種能耗比較低，脫氮效率比較高，運行成本低，操作簡單，管理方便，無有害化的副產品產生，無二次污染，能實現資源回收利用的利用錯流接觸式脫氣膜進行廢水中氨氣的回收裝置。
本實用新型的目的是通過如下技術方案來完成的，一種利用錯流接觸式脫氣膜進行廢水中氨氣的回收裝置，它主要包括一錯流接觸式脫氣膜機構和至少兩只并接在一起的氟化銨水箱，所述氟化銨水箱的各自進口端在分別串接一進口閥門后并接在一起，并連接于所述錯流接觸式脫氣膜機構的筒體一上端側壁上;所述氟化銨水箱的各自出口端在分別串接一出口閥門后也并接在一起，并連接于一氟化銨水泵，所述氟化銨水泵的出口連接于所述錯流接觸式脫氣膜機構的筒體另一下端側壁上;在所述錯流接觸式脫氣膜機構的筒體上端部和下端部串接有依次相連的吸收液水箱和吸收液水泵。
所述的氟化銨水泵接入管道上安裝有一流量調節閥;而在所述錯流接觸式脫氣膜機構的筒體的上端側壁上接出管道上也安裝有一流量調節閥;所述的氟化銨水箱配置有密封蓋，而所述吸收液水箱上也配置有密封蓋;所述吸收液水箱的出口管道上安裝有出口閥門，而在所述氟化銨水箱上還各自安裝有一只排空閥門，吸收液水箱上也安裝有一只排空閥門。
所述氟化銨水泵上配置有壓力表，而在吸收液水泵上也配置有一只壓力表;另在氟化銨水泵進脫氣前設置有取樣閥，而氟化銨脫氣后也設置有取樣閥;所述吸收液水箱上連接有超聲波液位計和溫度表。
本實用新型具有能耗比較低，脫氮效率比較高，運行成本低，操作簡單，管理方便，無有害化的副產品產生，無二次污染，能實現資源回收利用等特點。
