申請日2015.05.16

　　公開(公告)日2015.11.04

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種河道污水集中處理系統，其治理速度快，智能化控制處理水體污染，修復效果好。本實用新型包含集中設置在待治理河道上游的垃圾格柵、緩沖隔斷，及集中設置在該待治理河道下游的垃圾格柵、緩沖隔斷;所述垃圾格柵和緩沖隔斷沿水流方向依次設置，在所述上游的垃圾格柵和下游的緩沖隔斷之間形成生化緩沖區，在該生化緩沖區內設置有曝氣設備;所述生化緩沖區內還設置有智能凈化裝置;所述智能凈化裝置包括設置在河道中的噴藥系統、與所述噴藥系統連接的供藥系統;所述噴藥系統包括多個橫向置于河道中的噴藥鋼管，所述噴藥鋼管上設藥劑噴口;所述供藥系統包括儲藥單元和藥液輸送單元;所述智能凈化裝置還設置有三個監測單元。

　　權利要求書

　　1.一種河道污水集中處理系統，其特征在于：包含集中設置在待治理河道上游的垃圾格柵、緩沖隔斷，及集中設置在該待治理河道下游的垃圾格柵、緩沖隔斷;所述垃圾格柵和緩沖隔斷沿水流方向依次設置，在所述上游的垃圾格柵和下游的緩沖隔斷之間形成生化緩沖區，在該生化緩沖區內設置有曝氣設備;

　　所述垃圾格柵的形狀與河道的端面形狀相同，其孔徑為10～30mm;所述緩沖隔斷的形狀與河道的斷面形狀相同，由土工布、土工布上端綴有的浮球和下端綴有的沙礫石構成;

　　所述生化緩沖區內投放有微生物菌;所述生化緩沖區內還設置有智能凈化裝置;

　　所述智能凈化裝置包括設置在河道中的噴藥系統、與所述噴藥系統連接的供藥系統;所述噴藥系統包括多個橫向置于河道中的噴藥鋼管，所述噴藥鋼管上設藥劑噴口;所述供藥系統包括儲藥單元和藥液輸送單元，藥液輸送單元一端與儲藥單元連接，另一端與噴藥系統連接;還包括控制所述供藥系統的PLC系統;

　　所述智能凈化裝置還設置有三個監測單元，分別為pH值在線監測單元、電導率在線監測單元和溶解氧濃度在線監測單元;所述PLC系統包含PLC微機觸摸屏、傳感檢測組件、數據采集處理裝置、網絡傳輸裝置;所述傳感檢測組件由各種水質指標測試儀及相應的傳感器探頭構成;所述pH值在線監測單元通過所述網絡傳輸裝置與所述PLC微機觸摸屏相連接;還包含與PLC系統連接的控制終端。

　　2.如權利要求1所述的一種河道污水集中處理系統，其特征在于：所述曝氣設備為增氧機或潛水增氧機。

　　說明書

　　一種河道污水集中處理系統

　　技術領域

　　本實用新型涉及一種河道污水治理系統，具體用于被污染河道的河水(黑臭水)的修復。

　　背景技術

　　河道污染的現象非常普遍;被污染的河道水體污濁、黑臭，一方面造成藻類瘋長、垃圾泛濫，嚴重影響了城市形象和沿岸居民生活、身體健康。

　　傳統河道治理的方式適應性較差，其對水流速度，污染類型都有限制，修復速度慢，其需要微生物進行逐步的對污染物吞噬;因此對于需要快速修復的河道工程來說，現有技術的處理方式的施工周期過長。

　　實用新型內容

　　本實用新型所要解決的技術問題在于針對上述現有技術中的不足，提供一種河道污水集中處理系統，其治理速度快，智能化控制處理水體污染，修復效果好，修復成果穩定。

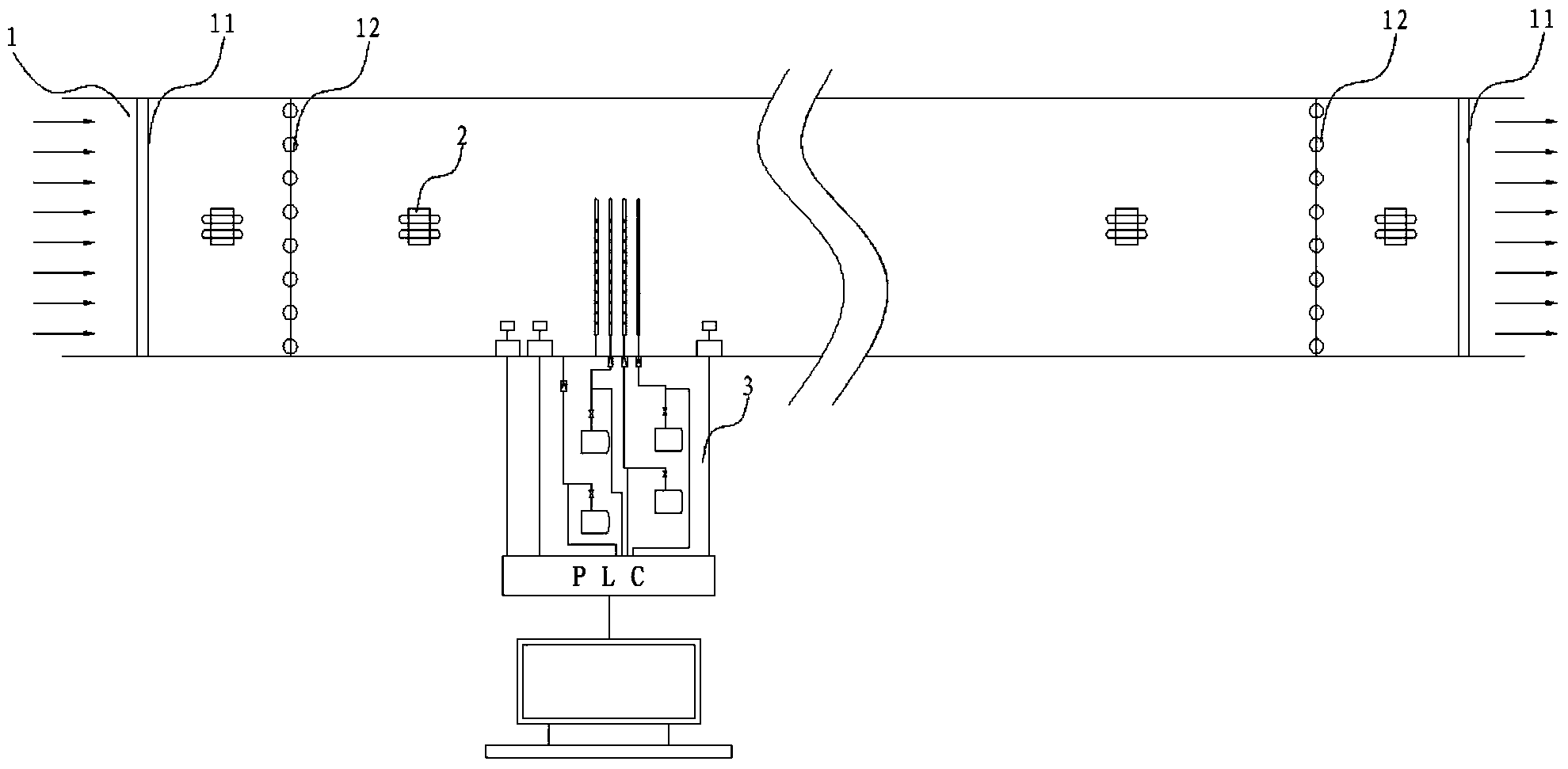

　　本實用新型解決其技術問題所采用的技術方案是：一種河道污水集中處理系統，包含集中設置在待治理河道上游的垃圾格柵、緩沖隔斷，及集中設置在該待治理河道下游的垃圾格柵、緩沖隔斷;所述垃圾格柵和緩沖隔斷沿水流方向依次設置，在所述上游的垃圾格柵和下游的緩沖隔斷之間形成生化緩沖區，在該生化緩沖區內設置有曝氣設備;

　　所述垃圾格柵的形狀與河道的端面形狀相同，其孔徑為10～30mm;所述緩沖隔斷的形狀與河道的斷面形狀相同，由土工布、土工布上端綴有的浮球和下端綴有的沙礫石構成;

　　所述生化緩沖區內投放有微生物菌;所述生化緩沖區內還設置有智能凈化裝置;

　　所述智能凈化裝置包括設置在河道中的噴藥系統、與所述噴藥系統連接的供藥系統;所述噴藥系統包括多個橫向置于河道中的噴藥鋼管，所述噴藥鋼管上設藥劑噴口;所述供藥系統包括儲藥單元和藥液輸送單元，藥液輸送單元一端與儲藥單元連接，另一端與噴藥系統連接;還包括控制所述供藥系統的PLC系統;

　　所述智能凈化裝置還設置有三個監測單元，分別為pH值在線監測單元、電導率在線監測單元和溶解氧濃度在線監測單元;所述PLC系統包含PLC微機觸摸屏、傳感檢測組件、數據采集處理裝置、網絡傳輸裝置;所述傳感檢測組件由各種水質指標測試儀及相應的傳感器探頭構成;所述pH值在線監測單元通過所述網絡傳輸裝置與所述PLC微機觸摸屏相連接;還包含與PLC系統連接的控制終端。

　　作為本實用新型的一種優選實施方式，所述曝氣設備為增氧機或潛水增氧機。

　　本實用新型所述的一種河道污水集中處理系統，其具有以下優點：

　　1、本實用新型整體上通過垃圾格柵和緩沖隔斷攔截河水中大的懸浮物和污染物，以保證處理河段內的設備正常運行，并緩沖河水對待處理區域的河水水質和水量的沖擊負荷;另外，本實用新型在生化緩沖區內設有曝氣設備，在對河水預處理后，生化緩沖區可為自然環境微生物提供正常的生長環境，利用微生物凈化;

　　2、為了加快修復速率，我們設置了智能凈化裝置，智能凈化裝置能夠直接監測到待處理水體的參數狀況，直接投放相應的處理藥物至深水區域?qū)崿F(xiàn)快速可靠凈化;一旦水體達到微生物能夠自凈化的能力范圍，噴藥系統關閉，實現自凈化，整體非常節能，修復效果穩定，修復速度快。
