申請日2015.05.15

　　公開(公告)日2015.09.02

　　IPC分類號B01D36/04

　　摘要

　　本實用新型公開了一種電鍍廢水處理綜合沉淀池，包括上方開口的池體，池體內部被隔板一、隔板二分為進料區、引流區、過濾區，進料區的上方設有進料口，隔板二與池體下方之間設有進水口，引流區下方設有穩流筒，過濾區上方設有過濾板，下方設有過濾層，過濾板上方設有出料口，所述出料口、隔板二高于隔板一，所述引流區、過濾區的底部往引流區傾斜，進料區、引流區下方設有出污口，本實用新型所述的電鍍廢水處理綜合沉淀池，結構科學，使用方便，出水時無雜質上浮，水質達到國標一級排放標準，重金屬離子符合第一類污染物最高允許排放濃度。

　　權利要求書

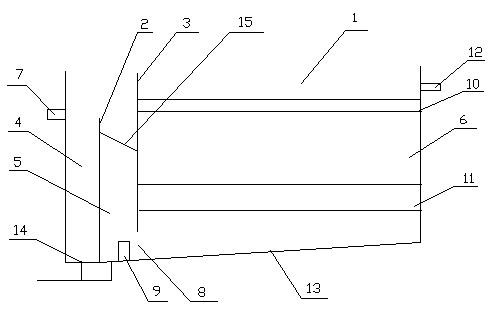

　　1.一種電鍍廢水處理綜合沉淀池，其特征在于：包括上方開口的池體，池體內部被隔板一、隔板二分為進料區、引流區、過濾區，進料區的上方設有進料口，隔板二與池體下方之間設有進水口，引流區下方設有穩流筒，過濾區上方設有過濾板，下方設有過濾層，過濾板上方設有出料口，所述出料口、隔板二高于隔板一，所述引流區、過濾區的底部往引流區傾斜，進料區、引流區下方設有出污口。

　　2.根據權利要求1所述的一種電鍍廢水處理綜合沉淀池，其特征在于：所述引流區上方設有斜流板，斜流板的下端設有鋸齒形的小孔。

　　3.根據權利要求2所述的一種電鍍廢水處理綜合沉淀池，其特征在于：所述斜流板從隔板一往隔板二向下傾斜，所述小孔緊貼隔板二。

　　4.根據權利要求1所述的一種電鍍廢水處理綜合沉淀池，其特征在于：所述過濾板為斜板。

　　5.根據權利要求1所述的一種電鍍廢水處理綜合沉淀池，其特征在于：所述過濾層為細石子層。

　　說明書

　　一種電鍍廢水處理綜合沉淀池

　　技術領域

　　本實用新型屬于廢水處理設備技術領域，具體涉及一種電鍍廢水處理綜合沉淀池。

　　背景技術

　　隨著國家經濟的迅速發展，環保要求也越來越嚴格，電鍍工廠也不得不開始重視廢水處理問題了，而且越是國內較發達地區環保部門對于偷排或不符合污水排放標準的工廠處罰越嚴格，以前很多工廠將廢水給廢水處理廠回收，由于廢水濃度高、有毒，每年要承擔十幾萬甚至幾十萬的廢水外運成本，現在很多工廠自己進行廢水處理，成套水處理設備需要絮凝設備、沉淀設備、斜板沉淀設備、曝氣生化設備、活性污泥沉淀設備、污泥回流設備、廢水過濾設備、污泥處理設備等等，其中在最后一道沉淀出水時經常會出現污泥上浮，造成出水的水質不達標，需要二次處理，勞動時間長、電耗、設備損耗大。

　　發明內容

　　為解決上述問題，本實用新型公開了一種電鍍廢水處理綜合沉淀池，結構科學，使用方便，出水時無雜質上浮，水質達到國標一級排放標準，重金屬離子符合第一類污染物最高允許排放濃度。

　　為達到上述目的，本實用新型的技術方案如下：

　　一種電鍍廢水處理綜合沉淀池，其特征在于：包括上方開口的池體，池體內部被隔板一、隔板二分為進料區、引流區、過濾區，進料區的上方設有進料口，隔板二與池體下方之間設有進水口，引流區下方設有穩流筒，過濾區上方設有過濾板，下方設有過濾層，過濾板上方設有出料口，所述出料口、隔板二高于隔板一，所述引流區、過濾區的底部往引流區傾斜，進料區、引流區下方設有出污口。

　　作為本實用新型的一種改進，所述引流區上方設有斜流板，斜流板的下端設有鋸齒形的小孔。

　　作為本實用新型的一種改進，所述斜流板從隔板一往隔板二向下傾斜，所述小孔緊貼隔板二。

　　作為本實用新型的一種改進，所述過濾板為斜板。

　　作為本實用新型的一種改進，所述過濾層為細石子層。

　　本實用新型的有益效果是：

　　本實用新型所述的一種電鍍廢水處理綜合沉淀池，增加了進料區、引流區，使得沉淀池沿邊緣進水，這種獨特的進水方式能夠保證水流均勻，控制較小的流速，減少擾動，并且引流區下方設有穩流筒，污水會在沉淀池內形成螺旋環流，這種環流的形式加長了污水在沉淀池停留的時間，增強了污水的沉淀效果;另外，在過濾區上方設有過濾板，下方設有過濾層，多層過濾，增加了污泥沉淀面積，大大提高了沉淀效率，出水時無雜質上浮，水質達到國標一級排放標準，重金屬離子符合第一類污染物最高允許排放濃度;所述引流區、過濾區的底部往引流區傾斜，進料區、引流區下方設有出污口，排污簡單，工作效率提高。
