申請日2015.05.15

　　公開(公告)日2015.09.09

　　IPC分類號C02F7/00

　　摘要

　　本實用新型一種河道污水治理高效復氧裝置，包括氣源、安全閥、壓力計、止逆閥、連接管、散氣支管、散氣管、升降調節柱和太陽能LED景觀燈;氣源通過安全閥、止逆閥、連接管將氣流輸送至散氣支管和散氣管;散氣支管的內部設有軸向延伸的氣道，在散氣支管的管壁上開設有徑向的安裝孔;安裝孔與氣道相連通;安裝孔上安裝散氣管;散氣支管上還設有向軸向以外方向延伸的升降調節柱;在升降調節柱的頂端設有太陽能LED景觀燈。通過上述方式，提供一種河道污水治理高效復氧裝置，用在寬窄懸殊，水深較淺，有機污染嚴重的河流中，通過風機將空氣強制壓入水體，提高水體溶氧水平，減緩底泥釋放磷的速度，改善了水環境。

　　權利要求書

　　1.一種河道污水治理高效復氧裝置，其特征在于：包括氣源、安全閥、壓力計、止逆閥、連接管、散氣支管、散氣管、升降調節柱和太陽能LED景觀燈;所述氣源通過安全閥、止逆閥、連接管將氣流輸送至所述散氣支管和散氣管;所述散氣支管的內部設有軸向延伸的氣道，在所述散氣支管的管壁上開設有徑向的安裝孔;所述安裝孔與氣道相連通;所述安裝孔上安裝所述散氣管;所述散氣支管上還設有向軸向以外方向延伸的所述升降調節柱;在所述升降調節柱的頂端設有所述太陽能LED景觀燈。

　　2.根據權利要求1所述的一種河道污水治理高效復氧裝置，其特征在于：所述氣源的輸出端外接所述止逆閥;所述安全閥位于所述止逆閥的下游;在所述止逆閥與安全閥之間還設有所述壓力計;所述安全閥的輸出端通過所述連接管與所述散氣支管相連。

　　3.根據權利要求2所述的一種河道污水治理高效復氧裝置，其特征在于：所述散氣支管上的升降調節柱設有兩根;兩根升降調節柱相互平行且均垂直于所述散氣支管。

　　4.根據權利要求3所述的一種河道污水治理高效復氧裝置，其特征在于：所述散氣支管上的安裝孔設有多個，安裝孔以兩根升降調節柱所在的平面為對稱面相對而設，安且裝孔均勻的分布于散氣支管的管壁上;相鄰安裝孔之間的間距相等。

　　說明書

　　一種河道污水治理高效復氧裝置

　　技術領域

　　本實用新型涉及水環境治理和河流生態修復技術領域，特別是涉及一種河道污水治理高效復氧裝置。

　　背景技術

　　近年來，河流、水庫、湖泊、池塘等水體由于工業廢水排放、農田農藥化肥的使用和其它一些污水排放導致污染物質在水環境中不斷累積，使得河流等生態平衡受到破壞，水環境日漸惡化;同時人們對生態環境的認知日益深化，河流、湖泊的整治越來越受到關注，人們開始尊重并保護河流、水庫、湖泊等水體的自然風貌和生態功能，通過采用貼近自然的修復技術和方法恢復河流的自然特征和生物多樣性，實現人與大自然的和諧發展。

　　目前市場上復氧設施魚龍混雜，品質良莠不齊，例如中國實用新型專利《支撐管和水下充氧器》，申請?zhí)枮?01020162179.8，公開了包括連接部和支管，所述連接部和支管之間可拆卸連接;所述連接部上設置有孔，所述連接部的內部設置有與所述孔相連通的第一氣道;所述支管的內部設置有與所述第一氣道相連通的第二氣道，所述支管外表面上設置有布?xì)獠�，所述布�(xì)獠弁ㄟ^(guò)設置于支管管壁上的通道與所述第二氣道相連通，所述支管的自由端處于封閉狀態。水下充氧器包括所述的支撐管、微孔橡膠膜管一級配氣盒;所述微孔橡膠膜管套于所述支管上;所述孔的形狀與所述配氣盒的形狀相適配，在使用時，所述配氣盒的連接孔與所述第一氣道相連通。本結構與傳統結構相比較，其在運輸、安裝時不易發生損壞，而且方便更換，維修的成本低。但是從實際使用情況中發現，傳統的曝氣設備工藝復雜，處理周期長，操作不方便，能耗高，氧利用率低，噪音大，費用高，不利于河流湖泊的治理。

　　實用新型內容

　　本實用新型主要解決的技術問題是提供一種河道污水治理高效復氧裝置，其在流動小、水質差的狹窄河流中，通過氣源將空氣強制壓入水體，使河水與空氣接觸充氧，加速空氣中的氧氣向液體中的轉移。

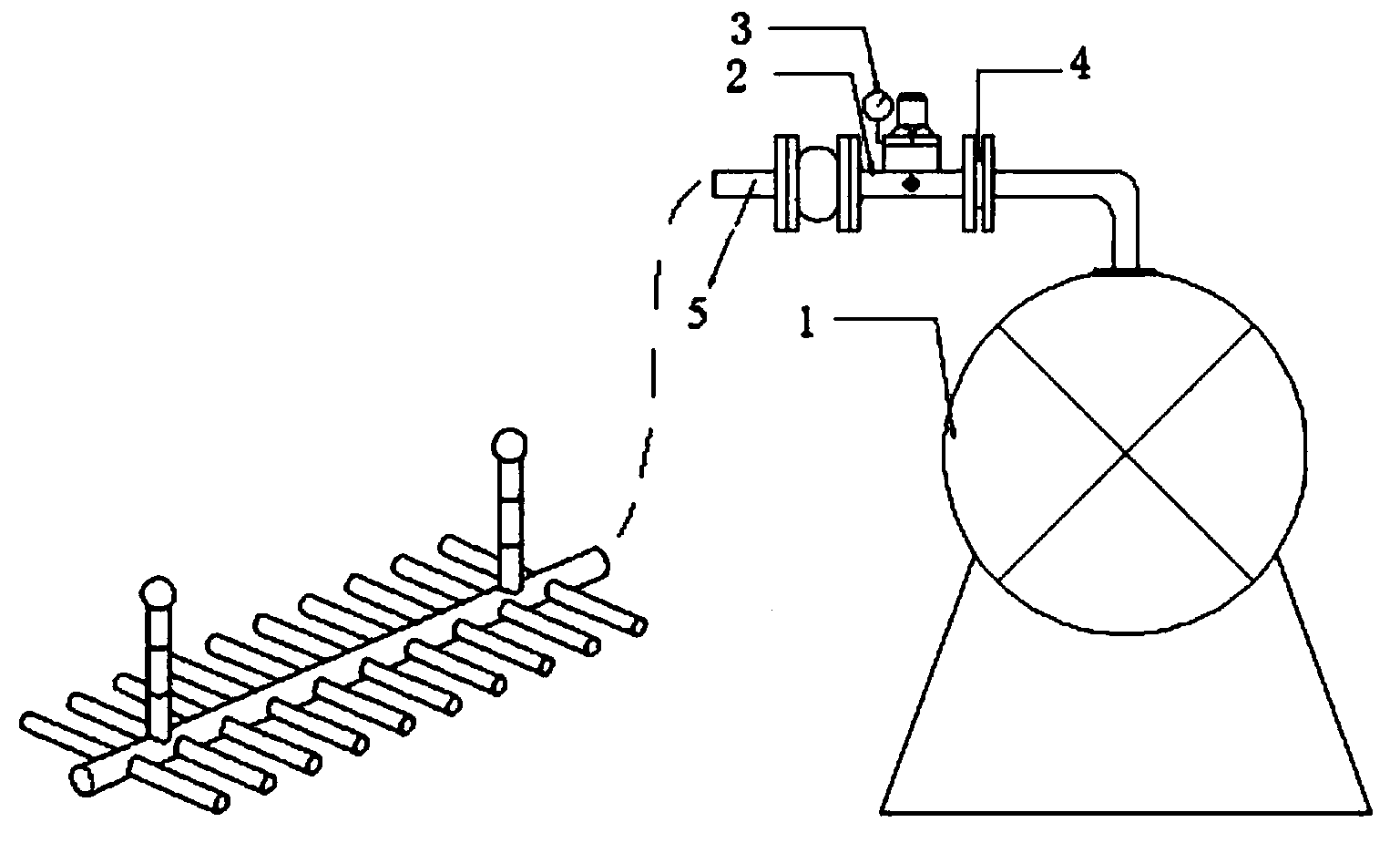

　　為解決上述技術問題，本實用新型采用的一個技術方案是提供一種河道污水治理高效復氧裝置，包括氣源、安全閥、壓力計、止逆閥、連接管、散氣支管、散氣管、升降調節柱和太陽能LED景觀燈;所述氣源通過安全閥、止逆閥、連接管將氣流輸送至所述散氣支管和散氣管;所述散氣支管的內部設有軸向延伸的氣道，在所述散氣支管的管壁上開設有徑向的安裝孔;所述安裝孔與氣道相連通;在所述安裝孔上安裝所述散氣管;所述散氣支管上還設有向軸向以外方向延伸的所述升降調節柱;在所述升降調節柱的頂端設有太陽能LED景觀燈。

　　優選的是，所述氣源的輸出端外接所述止逆閥;所述安全閥位于所述止逆閥的下游;在所述止逆閥與安全閥之間還設有所述壓力計;所述安全閥的輸出端通過所述連接管與所述散氣支管相連。

　　優選的是，所述散氣支管上的升降調節柱設有兩根;兩根升降調節柱相互平行且均垂直于所述散氣支管。

　　優選的是，所述散氣支管上的安裝孔設有多個，安裝孔以兩根升降調節柱所在的平面為對稱面相對而設，安且裝孔均勻的分布于散氣支管的管壁上;相鄰安裝孔之間的間距相等。

　　本實用新型的有益效果是：提供一種河道污水治理高效復氧裝置，是幾乎無占地面積，性能可靠;用在寬窄懸殊，水深較淺，有機污染嚴重的河流中，通過風機將空氣強制壓入水體，提高水體溶氧水平，減緩底泥釋放磷的速度，改善了水環境，同時不影響日常打撈船只的航行。同時，本裝置的連接順序能夠避免水壓不同時對裝置氣壓造成的影響，其頂端安裝的太陽能LED景觀燈，能夠起到照明和裝飾河道的作用，其功能非常實用。
