申請日2016.06.12

　　公開(公告)日2016.08.24

　　IPC分類號B01D36/04

　　摘要

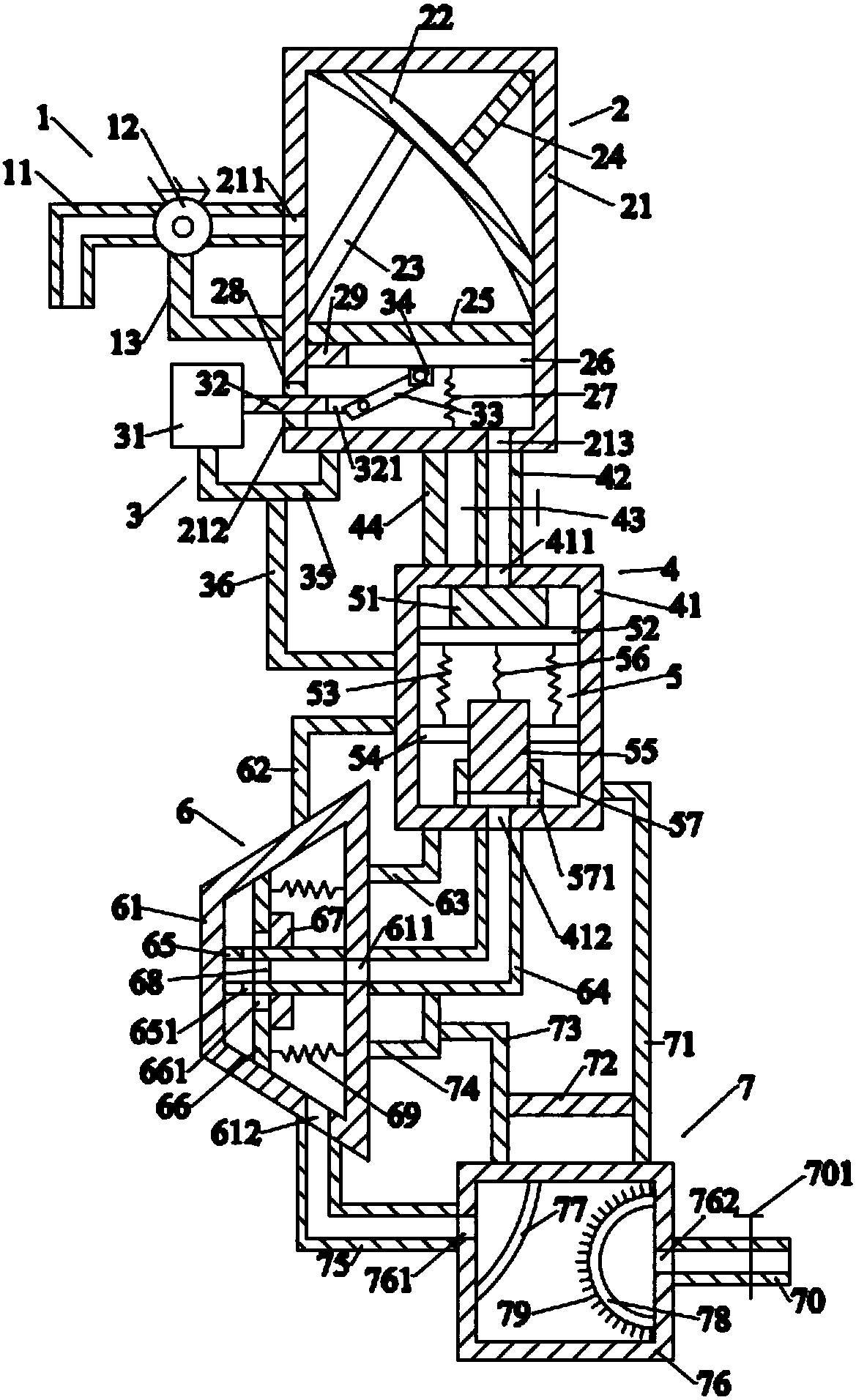

　　一種礦石生產用污水凈化處理設備，包括抽水裝置、第一框體裝置、氣缸裝置、第二框體裝置、過濾裝置、第三框體裝置及沉淀裝置，抽水裝置包括抽水管、第一水泵、第一支架，第一框體裝置包括第一框體、第一彎曲板、第一支撐桿、第一過濾網、第一海綿塊、第二過濾網、第一彈簧，氣缸裝置包括氣缸、推動桿、第二連接桿、第一固定塊、第二支架及第三支架，第二框體裝置包括第二框體、第一管道、第一閥門、第二支撐桿，過濾裝置包括第二海綿塊、第三過濾網、第二彈簧、第四過濾網、定位柱、第三海綿塊、第三彈簧，第三框體裝置包括第三框體、第四支架、第五支架、第二管道、第三管道，本發明能夠?qū)ΦV石生產中產生的污水進行徹底的過濾處理。

　　權利要求書

　　1.一種礦石生產用污水凈化處理設備，其特征在于：所述礦石生產用污水凈化處理設備包括抽水裝置、位于所述抽水裝置右側的第一框體裝置、設置于所述第一框體裝置上的氣缸裝置、位于所述第一框體裝置下方的第二框體裝置、收容于所述第二框體裝置內的過濾裝置、位于所述第二框體裝置下方的第三框體裝置及位于所述第三框體裝置右側的沉淀裝置，所述抽水裝置包括抽水管、設置于所述抽水管上的第一水泵、位于所述第一水泵下方的第一支架，所述第一框體裝置包括第一框體、收容于所述第一框體內的第一彎曲板、位于所述第一彎曲板上的第一支撐桿、位于所述第一彎曲板下方的第一過濾網、位于所述第一過濾網下方的第一海綿塊、位于所述第一海綿塊下方的第二過濾網、位于所述第二過濾網下方的第一彈簧、設置于所述第一框體左表面的第一密封環及位于所述第二過濾網左側的第一連接桿，所述氣缸裝置包括氣缸、位于所述氣缸右側的推動桿、位于所述推動桿右側的第二連接桿、位于所述第二連接桿右端的第一固定塊、位于所述氣缸下方的第二支架及位于所述第二支架下方的第三支架，所述第二框體裝置包括第二框體、位于所述第二框體上方的第一管道、設置于所述第一管道上的第一閥門、位于所述第一管道左側的第二支撐桿，所述過濾裝置包括第二海綿塊、位于所述第二海綿塊下方的第三過濾網、位于所述第三過濾網下方左右兩側的第二彈簧、位于所述第二彈簧下方的第四過濾網、位于所述第四過濾網下方的定位柱、設置于所述定位柱上的第三海綿塊、位于所述第三海綿塊上方的第三彈簧，所述第三框體裝置包括第三框體、位于所述第三框體上方的第四支架、位于所述第三框體右側的第五支架、位于所述第五支架下方的第二管道、收容于所述第三框體內的第三管道、設置于所述第三管道上的第一擋板、位于所述第一擋板右側的第四海綿塊、收容于所述第三管道內的第五過濾網、位于所述第一擋板右側的第四彈簧，所述沉淀裝置包括第六支架、位于所述第六支架左側的橫桿、位于所述橫桿左側的第七支架、位于所述第七支架左側的第八支架、位于所述第八支架下方的第四管道、位于所述第四管道右側的第四框體、收容于所述第四框體內的第六過濾網、位于所述第六過濾網右側的第八過濾網、設置于所述第八過濾網上的刷毛及位于所述第四框體右側的排出管。

　　2.根據權利要求1所述的礦石生產用污水凈化處理設備，其特征在于：所述第一支架呈L型，所述第一支架的上端與所述第一水泵固定連接，所述第一支架的下端呈水平狀。

　　3.根據權利要求2所述的礦石生產用污水凈化處理設備，其特征在于：所述第一框體呈空心的長方體，所述第一框體豎直放置，所述第一框體上設有位于其左表面的第一通孔、位于所述第一通孔下方的第二通孔及位于其下表面的第三通孔，所述抽水管的右端對準所述第一通孔且與所述第一框體的左表面固定連接，所述第一支架與所述第一框體的左表面固定連接，所述第一彎曲板呈彎曲狀，所述第一彎曲板的側面與所述第一框體的內表面固定連接，所述第一支撐桿呈傾斜狀，所述第一支撐桿的上端與所述第一框體的內表面固定連接，所述第一支撐桿的下端與所述第一彎曲板固定連接，所述第一過濾網呈傾斜狀，所述第一過濾網的下端與所述第一框體的內表面固定連接，所述第一過濾網的上端與所述第一彎曲板固定連接，所述第一海綿塊呈長方體，所述第一海綿塊水平放置，所述第一海綿塊的側面與所述第一框體的內表面固定連接，所述第一連接桿呈長方體，所述第一連接桿水平放置，所述第一連接桿的左端與所述第一框體的內表面固定連接，所述第二過濾網呈長方體，所述第二過濾網的左端與所述第一連接桿的右端固定連接，所述第二過濾網的側面與所述第一框體的內表面固定連接，所述第一彈簧呈豎直狀，所述第一彈簧的下端與所述第一框體的內表面固定連接，所述第一彈簧的上端與所述第二過濾網固定連接，所述第一密封環呈環狀，所述第一密封環收容于所述第二通孔內且與所述第一框體固定連接。

　　4.根據權利要求3所述的礦石生產用污水凈化處理設備，其特征在于：所述推動桿呈圓柱體，所述推動桿水平放置，所述推動桿的左端與所述氣缸連接，所述推動桿穿過所述第一密封環，所述推動桿與所述第一密封環的內表面滑動連接，所述推動桿的右端設有第一凹槽，所述第二連接桿的左端收容于所述第一凹槽內且與所述推動桿軸轉連接，所述第二連接桿的上端與所述第一固定塊軸轉連接，所述第一固定塊呈長方體，所述第一固定塊的上表面與所述第二過濾網的下表面固定連接，所述第二支架呈凹字形，所述第二支架的一端與所述氣缸的下表面固定連接，所述第二支架的另一端與所述第一框體的下表面固定連接，所述第三支架呈L型，所述第三支架的一端與所述第二支架固定連接，所述第三支架的另一端呈水平狀。

　　5.根據權利要求4所述的礦石生產用污水凈化處理設備，其特征在于：所述第二框體呈空心的長方體，所述第二框體豎直放置，所述第二框體上設有位于其上表面的第四通孔及位于其下表面的第五通孔，所述第三支架的右端與所述第二框體的左表面固定連接，所述第一管道呈豎直狀，所述第一管道的上端對準所述第三通孔且與所述第一框體的下表面固定連接，所述第一管道的下端對準所述第四通孔且與所述第二框體的上表面固定連接，所述第二支撐桿呈長方體，所述第二支撐桿豎直放置，所述第二支撐桿的下端與所述第二框體固定連接，所述第二支撐桿的上端與所述第一框體的下表面固定連接。

　　6.根據權利要求5所述的礦石生產用污水凈化處理設備，其特征在于：所述第二海綿塊呈長方體，所述第二海綿塊水平放置，所述第二海綿塊的下表面與所述第三過濾網的上表面固定連接，所述第二海綿塊的上表面與所述第二框體的內表面接觸且位于所述第四通孔的下方，所述第三過濾網呈長方體，所述第三過濾網水平放置，所述第三過濾網的側面與所述第二框體的內表面滑動連接，所述第二彈簧設有兩個，所述第二彈簧呈豎直狀，所述第二彈簧的上端與所述第三過濾網的下表面固定連接，所述第二過濾網的下端與所述第四過濾網的上表面固定連接，所述第四過濾網呈長方體，所述第四過濾網水平放置，所述第四過濾網的側面與所述第二框體的內表面固定連接，所述定位柱呈橫截面為圓環的柱體，所述定位柱豎直放置，所述定位柱的下端對準所述第五通孔且與所述第二框體的內表面固定連接，所述定位柱的側面設有若若干第六通孔，所述第三海綿塊呈圓柱體，所述第三海綿塊的下端收容于所述定位柱內且與其滑動連接，所述第三彈簧呈豎直狀，所述第三彈簧的上端與所述第三過濾網固定連接，所述第三彈簧的下端與所述第三海綿塊的上表面固定連接。

　　7.根據權利要求6所述的礦石生產用污水凈化處理設備，其特征在于：所述第三框體呈空心的圓臺狀，所述第三框體上設有位于其右表面的第七通孔及位于其下表面的第八通孔，所述第四支架呈L型，所述第四支架的一端與所述第三框體固定連接，所述第四支架的另一端與所述第二框體的左表面固定連接，所述第五支架呈L型，所述第五支架的一端與所述第二框體固定連接，所述第五支架的另一端與所述第三框體固定連接，所述第二管道的一端對準所述第五通孔且與所述第二框體的下表面固定連接，所述第二管道的另一端對準所述第七通孔且與所述第三框體的右表面固定連接。

　　8.根據權利要求7所述的礦石生產用污水凈化處理設備，其特征在于：所述第三管道呈水平狀，所述第三管道的右端對準所述第七通孔且與所述第三框體的內表面固定連接，所述第三管道的左端與所述第三框體的內表面固定連接，所述第三管道上設有第九通孔，所述第一擋板呈豎直狀，所述第三管道貫穿所述第一擋板的左右表面且與其滑動連接，所述第一擋板與所述第三框體的內表面接觸，所述第一擋板中間設有若干貫穿其左右表面的第十通孔，所述第四海綿塊呈圓柱體，所述第四海綿塊豎直放置，所述第四海綿塊的左表面與所述第一擋板的右表面固定連接，所述第三管道貫穿所述第四海綿塊的左右表面且與其滑動連接，所述第五過濾網呈圓柱體，所述第五過濾網豎直放置，所述第五過濾網的側面與所述第三管道的內表面固定連接，所述第四彈簧設有兩個且位于所述第三管道的上下兩側，所述第四彈簧呈水平狀，所述第四彈簧的右端與所述第三框體的內表面固定連接，所述第四彈簧的左端與所述第一擋板的右表面固定連接。

　　9.根據權利要求8所述的礦石生產用污水凈化處理設備，其特征在于：所述第六支架呈L型，所述第六支架的一端與所述第二框體的右表面固定連接，所述第六支架的另一端與所述第四框體的上表面固定連接，所述橫桿呈長方體，所述橫桿水平放置，所述橫桿的右端與所述第六支架固定連接，所述橫桿的左端與所述第七支架的右表面固定連接，所述第七支架呈L型，所述第七支架的一端與所述第四框體的上表面固定連接，所述第七支架的另一端與所述第八支架固定連接，所述第八支架呈L型，所述第八支架的一端與所述第三框體固定連接，所述第八支架的另一端與所述第二管道固定連接，所述第四框體呈空心的長方體，所述第四框體上設有位于其左表面的第一圓孔及位于其右表面的第二圓孔，所述第四管道的一端對準所述第八通孔且與所述第三框體的外表面固定連接，所述第四管道的另一端對準所述第一圓孔且與所述第四框體的左表面固定連接，所述第六過濾網呈彎曲狀，所述第六過濾網的側面與所述第四框體的內表面固定連接，所述第六過濾網位于所述第一圓孔的右側，所述第八過濾網呈空心的半球狀，所述第八過濾網的右表面與所述第四框體的內表面固定連接，所述第八過濾網位于所述第二圓孔的左側，所述刷毛設有若干個且均勻分布在所述第八過濾網上，所述刷毛與所述第八過濾網固定連接，所述排出管的左端對準所述第二圓孔且與所述第四框體的右表面固定連接，所述排出管上設有第二閥門。

　　說明書

　　一種礦石生產用污水凈化處理設備

　　技術領域

　　本發明涉及礦石生產機械技術領域，尤其涉及一種礦石生產用污水凈化處理設備。

　　背景技術

　　礦石加工后產生瓜子片、砂子、陶土原料等，在生產過程中，石料本身的水分以及加工過程中的噴淋均會產生污水，而這些污水主要是含有很多的細沙或者泥土顆粒等。如果直接排除，第一會污染環境，對環境造成非常大的傷害;第二在水資源日益缺乏的當下，浪費水源會大大增加企業生產成本;第三生產中的細沙隨之排除，會增加后期處理難度。

　　因此，需要提供一種新的技術方案解決上述技術問題。

　　發明內容

　　本發明的目的是提供一種可有效解決上述技術問題的礦石生產用污水凈化處理設備。

　　為了解決上述技術問題，本發明采用如下技術方案：

　　一種礦石生產用污水凈化處理設備，所述礦石生產用污水凈化處理設備包括抽水裝置、位于所述抽水裝置右側的第一框體裝置、設置于所述第一框體裝置上的氣缸裝置、位于所述第一框體裝置下方的第二框體裝置、收容于所述第二框體裝置內的過濾裝置、位于所述第二框體裝置下方的第三框體裝置及位于所述第三框體裝置右側的沉淀裝置，所述抽水裝置包括抽水管、設置于所述抽水管上的第一水泵、位于所述第一水泵下方的第一支架，所述第一框體裝置包括第一框體、收容于所述第一框體內的第一彎曲板、位于所述第一彎曲板上的第一支撐桿、位于所述第一彎曲板下方的第一過濾網、位于所述第一過濾網下方的第一海綿塊、位于所述第一海綿塊下方的第二過濾網、位于所述第二過濾網下方的第一彈簧、設置于所述第一框體左表面的第一密封環及位于所述第二過濾網左側的第一連接桿，所述氣缸裝置包括氣缸、位于所述氣缸右側的推動桿、位于所述推動桿右側的第二連接桿、位于所述第二連接桿右端的第一固定塊、位于所述氣缸下方的第二支架及位于所述第二支架下方的第三支架，所述第二框體裝置包括第二框體、位于所述第二框體上方的第一管道、設置于所述第一管道上的第一閥門、位于所述第一管道左側的第二支撐桿，所述過濾裝置包括第二海綿塊、位于所述第二海綿塊下方的第三過濾網、位于所述第三過濾網下方左右兩側的第二彈簧、位于所述第二彈簧下方的第四過濾網、位于所述第四過濾網下方的定位柱、設置于所述定位柱上的第三海綿塊、位于所述第三海綿塊上方的第三彈簧，所述第三框體裝置包括第三框體、位于所述第三框體上方的第四支架、位于所述第三框體右側的第五支架、位于所述第五支架下方的第二管道、收容于所述第三框體內的第三管道、設置于所述第三管道上的第一擋板、位于所述第一擋板右側的第四海綿塊、收容于所述第三管道內的第五過濾網、位于所述第一擋板右側的第四彈簧，所述沉淀裝置包括第六支架、位于所述第六支架左側的橫桿、位于所述橫桿左側的第七支架、位于所述第七支架左側的第八支架、位于所述第八支架下方的第四管道、位于所述第四管道右側的第四框體、收容于所述第四框體內的第六過濾網、位于所述第六過濾網右側的第八過濾網、設置于所述第八過濾網上的刷毛及位于所述第四框體右側的排出管。

　　所述第一支架呈L型，所述第一支架的上端與所述第一水泵固定連接，所述第一支架的下端呈水平狀。

　　所述第一框體呈空心的長方體，所述第一框體豎直放置，所述第一框體上設有位于其左表面的第一通孔、位于所述第一通孔下方的第二通孔及位于其下表面的第三通孔，所述抽水管的右端對準所述第一通孔且與所述第一框體的左表面固定連接，所述第一支架與所述第一框體的左表面固定連接，所述第一彎曲板呈彎曲狀，所述第一彎曲板的側面與所述第一框體的內表面固定連接，所述第一支撐桿呈傾斜狀，所述第一支撐桿的上端與所述第一框體的內表面固定連接，所述第一支撐桿的下端與所述第一彎曲板固定連接，所述第一過濾網呈傾斜狀，所述第一過濾網的下端與所述第一框體的內表面固定連接，所述第一過濾網的上端與所述第一彎曲板固定連接，所述第一海綿塊呈長方體，所述第一海綿塊水平放置，所述第一海綿塊的側面與所述第一框體的內表面固定連接，所述第一連接桿呈長方體，所述第一連接桿水平放置，所述第一連接桿的左端與所述第一框體的內表面固定連接，所述第二過濾網呈長方體，所述第二過濾網的左端與所述第一連接桿的右端固定連接，所述第二過濾網的側面與所述第一框體的內表面固定連接，所述第一彈簧呈豎直狀，所述第一彈簧的下端與所述第一框體的內表面固定連接，所述第一彈簧的上端與所述第二過濾網固定連接，所述第一密封環呈環狀，所述第一密封環收容于所述第二通孔內且與所述第一框體固定連接。

　　所述推動桿呈圓柱體，所述推動桿水平放置，所述推動桿的左端與所述氣缸連接，所述推動桿穿過所述第一密封環，所述推動桿與所述第一密封環的內表面滑動連接，所述推動桿的右端設有第一凹槽，所述第二連接桿的左端收容于所述第一凹槽內且與所述推動桿軸轉連接，所述第二連接桿的上端與所述第一固定塊軸轉連接，所述第一固定塊呈長方體，所述第一固定塊的上表面與所述第二過濾網的下表面固定連接，所述第二支架呈凹字形，所述第二支架的一端與所述氣缸的下表面固定連接，所述第二支架的另一端與所述第一框體的下表面固定連接，所述第三支架呈L型，所述第三支架的一端與所述第二支架固定連接，所述第三支架的另一端呈水平狀。

　　所述第二框體呈空心的長方體，所述第二框體豎直放置，所述第二框體上設有位于其上表面的第四通孔及位于其下表面的第五通孔，所述第三支架的右端與所述第二框體的左表面固定連接，所述第一管道呈豎直狀，所述第一管道的上端對準所述第三通孔且與所述第一框體的下表面固定連接，所述第一管道的下端對準所述第四通孔且與所述第二框體的上表面固定連接，所述第二支撐桿呈長方體，所述第二支撐桿豎直放置，所述第二支撐桿的下端與所述第二框體固定連接，所述第二支撐桿的上端與所述第一框體的下表面固定連接。

　　所述第二海綿塊呈長方體，所述第二海綿塊水平放置，所述第二海綿塊的下表面與所述第三過濾網的上表面固定連接，所述第二海綿塊的上表面與所述第二框體的內表面接觸且位于所述第四通孔的下方，所述第三過濾網呈長方體，所述第三過濾網水平放置，所述第三過濾網的側面與所述第二框體的內表面滑動連接，所述第二彈簧設有兩個，所述第二彈簧呈豎直狀，所述第二彈簧的上端與所述第三過濾網的下表面固定連接，所述第二過濾網的下端與所述第四過濾網的上表面固定連接，所述第四過濾網呈長方體，所述第四過濾網水平放置，所述第四過濾網的側面與所述第二框體的內表面固定連接，所述定位柱呈橫截面為圓環的柱體，所述定位柱豎直放置，所述定位柱的下端對準所述第五通孔且與所述第二框體的內表面固定連接，所述定位柱的側面設有若若干第六通孔，所述第三海綿塊呈圓柱體，所述第三海綿塊的下端收容于所述定位柱內且與其滑動連接，所述第三彈簧呈豎直狀，所述第三彈簧的上端與所述第三過濾網固定連接，所述第三彈簧的下端與所述第三海綿塊的上表面固定連接。

　　所述第三框體呈空心的圓臺狀，所述第三框體上設有位于其右表面的第七通孔及位于其下表面的第八通孔，所述第四支架呈L型，所述第四支架的一端與所述第三框體固定連接，所述第四支架的另一端與所述第二框體的左表面固定連接，所述第五支架呈L型，所述第五支架的一端與所述第二框體固定連接，所述第五支架的另一端與所述第三框體固定連接，所述第二管道的一端對準所述第五通孔且與所述第二框體的下表面固定連接，所述第二管道的另一端對準所述第七通孔且與所述第三框體的右表面固定連接。

　　所述第三管道呈水平狀，所述第三管道的右端對準所述第七通孔且與所述第三框體的內表面固定連接，所述第三管道的左端與所述第三框體的內表面固定連接，所述第三管道上設有第九通孔，所述第一擋板呈豎直狀，所述第三管道貫穿所述第一擋板的左右表面且與其滑動連接，所述第一擋板與所述第三框體的內表面接觸，所述第一擋板中間設有若干貫穿其左右表面的第十通孔，所述第四海綿塊呈圓柱體，所述第四海綿塊豎直放置，所述第四海綿塊的左表面與所述第一擋板的右表面固定連接，所述第三管道貫穿所述第四海綿塊的左右表面且與其滑動連接，所述第五過濾網呈圓柱體，所述第五過濾網豎直放置，所述第五過濾網的側面與所述第三管道的內表面固定連接，所述第四彈簧設有兩個且位于所述第三管道的上下兩側，所述第四彈簧呈水平狀，所述第四彈簧的右端與所述第三框體的內表面固定連接，所述第四彈簧的左端與所述第一擋板的右表面固定連接。

　　所述第六支架呈L型，所述第六支架的一端與所述第二框體的右表面固定連接，所述第六支架的另一端與所述第四框體的上表面固定連接，所述橫桿呈長方體，所述橫桿水平放置，所述橫桿的右端與所述第六支架固定連接，所述橫桿的左端與所述第七支架的右表面固定連接，所述第七支架呈L型，所述第七支架的一端與所述第四框體的上表面固定連接，所述第七支架的另一端與所述第八支架固定連接，所述第八支架呈L型，所述第八支架的一端與所述第三框體固定連接，所述第八支架的另一端與所述第二管道固定連接，所述第四框體呈空心的長方體，所述第四框體上設有位于其左表面的第一圓孔及位于其右表面的第二圓孔，所述第四管道的一端對準所述第八通孔且與所述第三框體的外表面固定連接，所述第四管道的另一端對準所述第一圓孔且與所述第四框體的左表面固定連接，所述第六過濾網呈彎曲狀，所述第六過濾網的側面與所述第四框體的內表面固定連接，所述第六過濾網位于所述第一圓孔的右側，所述第八過濾網呈空心的半球狀，所述第八過濾網的右表面與所述第四框體的內表面固定連接，所述第八過濾網位于所述第二圓孔的左側，所述刷毛設有若干個且均勻分布在所述第八過濾網上，所述刷毛與所述第八過濾網固定連接，所述排出管的左端對準所述第二圓孔且與所述第四框體的右表面固定連接，所述排出管上設有第二閥門。

　　采用上述技術方案后，本發明具有如下優點：

　　本發明礦石生產用污水凈化處理設備結構簡單，使用方便，能夠?qū)ΦV石生產中產生的污水進行徹底的過濾處理，過濾方式多樣，并且可以進行多重過濾，過濾完畢后可以進行沉淀，使得其中的雜質能夠較為徹底的被清除掉，然后可以排出重新利用，節約資源以及節約成本。
