　　摘要

　　本實用新型公開了一種污泥好氧發酵堆肥裝置，它包括反應容器(1)、通風系統及尾氣處理系統，反應容器(1)上設有進料口(3)、出料口(4)和取樣口(5)，進料口(3)、出料口(4)和取樣口(5)均設有帶密封圈的蓋板(6);反應容器(1)內設有隔板(7)，隔板(7)為透氣結構，隔板(7)將反應容器分為上下兩層，隔板(7)四周邊緣均勻豎直布置曝氣管(8)，曝氣管(8)從隔板(7)通至反應容器(1)頂部，曝氣管(8)上均勻設有曝氣孔(9)。本實用新型通過在反應容器中設置透氣隔板和曝氣管，通風曝氣均勻，通氧速率和流量可控，提高了污泥的發酵效率;發酵過程產生的廢氣經過廢氣處理系統吸收，減少了二次污染。

　　權利要求書

　　1.一種污泥好氧發酵堆肥裝置，其特征在于，包括反應容器(1)、通風系統及尾氣處理系統，所述反應容器(1)通過底座(2)支撐，反應容器(1)頂部設有進料口(3)，反應容器(1)底部設有出料口(4)，反應容器(1)中部設有取樣口(5)，所述進料口(3)、出料口(4)和取樣口(5)均設有帶密封圈的蓋板(6);

　　所述反應容器(1)內設有隔板(7)，所述隔板(7)為透氣結構，隔板(7)將反應容器分為上下兩層，隔板(7)四周邊緣均勻豎直布置曝氣管(8)，曝氣管(8)從隔板(7)通至反應容器(1)頂部，曝氣管(8)上均勻設有曝氣孔(9);

　　所述反應容器(1)下層設有出料斗(23)，所述出料斗(23)上端穿過隔板(7)上與之相配合的槽孔，下端連接出料口(4)，所述隔板(7)槽孔上還設有與之相配合的電動放料門(24);

　　所述反應容器(1)下層連接通風系統，所述通風系統包括空氣壓縮機(10)、時間繼電器(11)、節流閥(12)和轉子流量計(13)，所述空氣壓縮機(10)的電源線通過時間繼電器(11)連接外電源，空氣壓縮機(10)的出風口通過節流閥(12)連接轉子流量計(13)進口，轉子流量計(13)出口連接所述反應容器(1)下層的通風口(14);

　　所述反應容器(1)上層頂部連接 廢氣處理系統，所述廢氣處理系統包括廢氣吸收塔(15)，廢氣吸收塔(15)的頂部設有淋洗液噴頭(16)，淋洗液噴頭(16)連接水箱(18)，廢氣吸收塔(15)的底部設有與水箱(18)連接的回流管(19)，廢氣吸收塔(15)的底部一側連接進氣管(17)。

　　2.根據權利要求1所述的污泥好氧發酵堆肥裝置，其特征在于，所述隔板(7)采用不銹鋼鋼板制成，隔板(7)上均勻設置通孔，隔板(7)上還鋪設多孔布?xì)饩W(wǎng)(20)。

　　3.根據權利要求1或2所述的污泥好氧發酵堆肥裝置，其特征在于，所述隔板(7)的下方設有支撐架。

　　4.根據權利要求1或2所述的污泥好氧發酵堆肥裝置，其特征在于，所述隔板(7)與反應容器(1)側壁間為活動連接。

　　5.根據權利要求1或2所述的污泥好氧發酵堆肥裝置，其特征在于，所述反應容器(1)的外壁上還設有聚氨酯保溫層(21)。

　　6.根據權利要求1或2所述的污泥好氧發酵堆肥裝置，其特征在于，所述蓋板(6)上設有把手(22)。

　　說明書

　　污泥好氧發酵堆肥裝置

　　技術領域

　　本實用新型涉及污泥處理裝置，具體涉及一種污泥好氧發酵堆肥裝置。

　　背景技術

　　污泥是污水處理后的產物，是一種由有機殘片、細菌菌體、無機顆粒、膠體 等組成的極其復雜的非均質體。當前我國城市化進程逐漸加快，城市的水處理量 也隨之增加，污泥產量也隨之水漲船高，濃縮在污泥中的有毒有害物質的數量和 種類也逐年增多，污泥處理已成為污水處理的一個重要環節。污泥堆肥是一種新 型生物處理污泥技術，實現了對污泥的無害化、減量化和資源化處理的可持續發 展。

　　污泥堆肥是利用微生物的作用，將不穩定的有機物降解和轉化成較為穩定的 腐殖質，并使揮發性物質含量降低，減少臭氣的生物化學過程。堆肥裝置內物料 混合不均勻、通風曝氣不充分不均勻，堆體內存在厭氧核，堆肥反應進程慢，均 會導致堆肥產生臭氣，造成環境二次污染。

　　發明內容

　　本實用新型的目的是提供一種污泥好氧發酵堆肥裝置，曝氣均勻，供氧可控， 堆肥效率高，無二次污染。

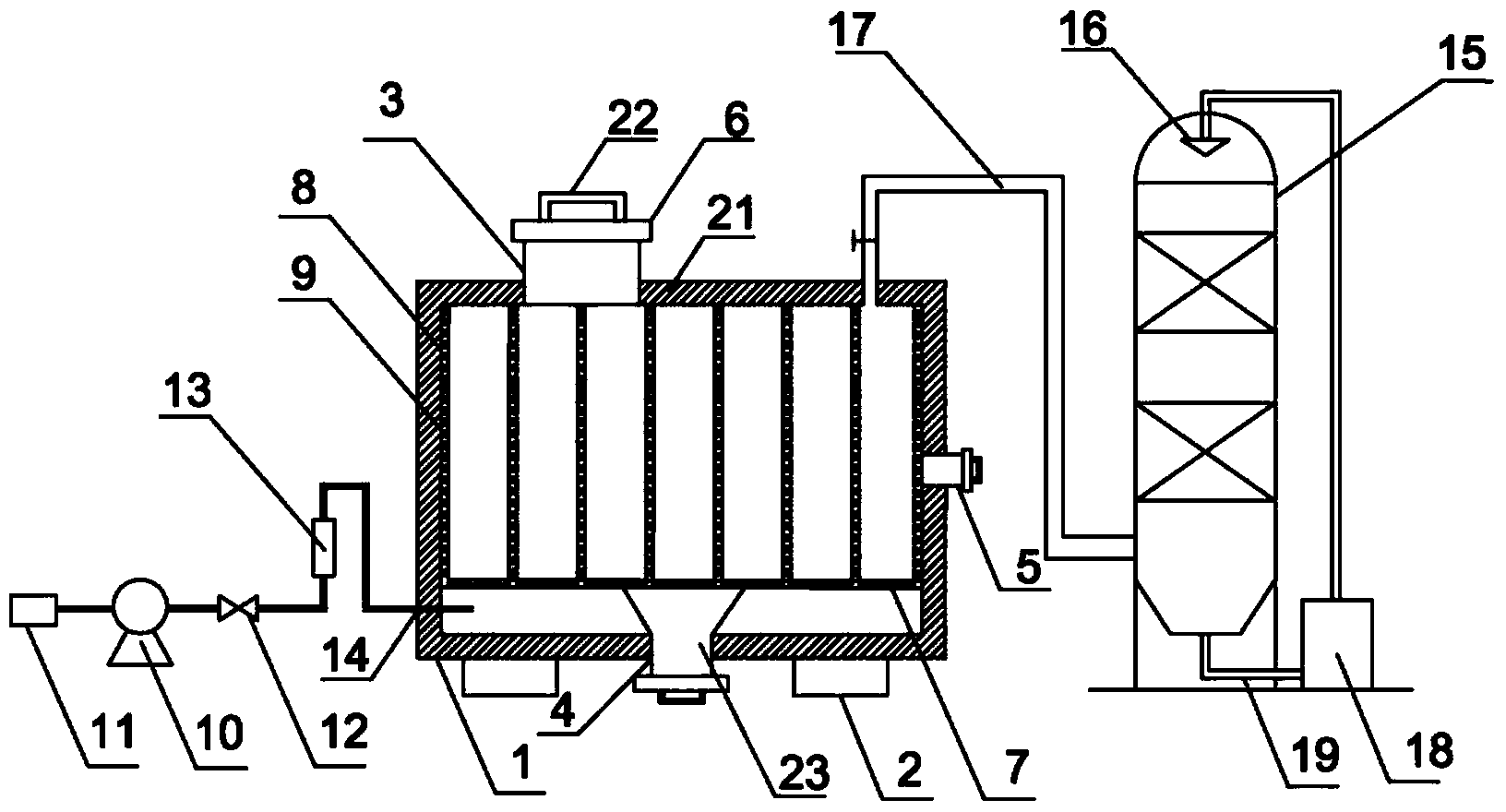

　　為了實現上述目的，本實用新型采用如下技術方案：一種污泥好氧發酵堆肥 裝置，包括反應容器、通風系統及尾氣處理系統，所述反應容器通過底座支撐， 反應容器頂部設有進料口，反應容器底部設有出料口，反應容器中部設有取樣口， 所述進料口、出料口和取樣口均設有帶密封圈的蓋板;

　　所述反應容器內設有隔板，所述隔板為透氣結構，隔板將反應容器分為上下 兩層，隔板四周邊緣均勻豎直布置曝氣管，曝氣管從隔板通至反應容器頂部，曝 氣管上均勻設有曝氣孔;

　　所述反應容器下層設有出料斗，所述出料斗上端穿過隔板上與之相配合的槽 孔，下端連接出料口，所述隔板槽孔上還設有與之相配合的電動放料門;

　　所述反應容器下層連接通風系統，所述通風系統包括空氣壓縮機、時間繼電 器、節流閥和轉子流量計，所述空氣壓縮機的電源線通過時間繼電器連接外電源， 空氣壓縮機的出風口通過節流閥連接轉子流量計進口，轉子流量計出口連接所述 反應容器下層的通風口;

　　所述反應容器上層頂部連接尾氣處理系統，所述廢氣處理系統包括廢氣吸收 塔，廢氣吸收塔的頂部設有淋洗液噴頭，淋洗液噴頭連接水箱，廢氣吸收塔的底 部設有與水箱連接的回流管，廢氣吸收塔的底部一側連接進氣管。

　　進一步地，所述隔板采用不銹鋼鋼板制成，隔板上均勻設置通孔，隔板上還 鋪設多孔布?xì)饩W(wǎng)。

　　進一步地，所述隔板的下方設有支撐架。

　　進一步地，所述隔板與反應容器側壁間為活動連接。

　　進一步地，所述反應容器的外壁上還設有聚氨酯保溫層。

　　進一步地，所述蓋板上設有把手。

　　本實用新型通過在反應容器中設置透氣隔板以及在反應容器四周設置曝氣 管，通風曝氣均勻，通風系統可控制反應容器中的通氧速率和流量，提高了污泥 的發酵效率;發酵過程產生的廢氣經過廢氣處理系統吸收，減少了二次污染。
