申請日2016.06.12

　　公開(公告)日2016.08.31

　　IPC分類號C02F9/10; C01D3/06; C02F101/12; C02F101/20

　　摘要

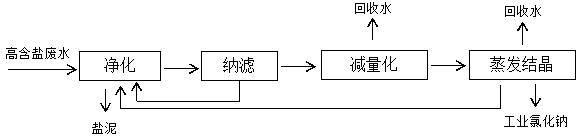

　　本發明涉及一種從高含鹽廢水中回收氯化鈉的系統，具體由凈化單元，納濾單元，減量化單元，蒸發結晶單元組成。高含鹽廢水經過凈化單元去除鈣、鎂、氧化硅等易結垢物質和COD類有機物，然后進入納濾單元分離產生一股一價離子清液和另一股濃液，濃液返回至凈化單元，一價離子清液進入減量化單元進一步濃縮，產生回收水回用，所得濃縮液進入蒸發結晶單元進行蒸發結晶并分離得到工業氯化鈉，冷凝水回用，外排少量母液返回至凈化單元。本發明實現了高含鹽廢水中氯化鈉和其他無機鹽有效地分離并回收，同時得到的回收水完全滿足回用。

　　權利要求書

　　1.一種從高含鹽廢水中回收氯化鈉的系統，其特征在于：包括依次設置的

　　凈化單元：去除高含鹽廢水中鈣、鎂、氧化硅易結垢物質和COD類有機物;

　　納濾單元：對高含鹽廢水凈化，得到一價離子清液和濃液，濃液經回路返送凈化單元;

　　減量化單元：濃縮一價離子清液至濃縮液，產生可回用的回收水;

　　蒸發結晶單元：對濃縮液蒸發結晶分離得到工業氯化鈉，冷凝水回用，外排的少量母液返回至凈化單元。

　　2.根據權利要求1所述的從高含鹽廢水中回收氯化鈉的系統，其特征在于：所述減量化單元是采用的碟管式反滲透DTRO，或倒極電滲析EDR，或前述濃縮單元的組合。

　　3.根據權利要求1所述的從高含鹽廢水中回收氯化鈉的系統，其特征在于：所述蒸發結晶單元是采用外供蒸汽的結晶結構，或機械蒸汽壓縮的結晶結構，結晶器采用強制循環結晶器，或DTB結晶器。

　　4.一種從高含鹽廢水中回收氯化鈉的方法，其特征在于：包括如下工序，

　　凈化：去除高含鹽廢水中鈣、鎂、氧化硅易結垢物質和COD類有機物;

　　納濾：高含鹽廢水經過凈化后通過納濾分離產生一股一價離子清液和另一股濃液，濃液返回至凈化工序;

　　減量化：對納濾分離得到的一價離子清液進行濃縮，濃縮至TDS達到90000mg/L以上的濃縮液，所得回收水回用;

　　蒸發結晶：對濃縮液蒸發結晶分離得到工業氯化鈉，冷凝水回用，外排少量母液返回至凈化工序。

　　5.根據權利要求4所述的從高含鹽廢水中回收氯化鈉的方法，其特征在于：凈化工序采用石灰+純堿，或燒堿+純堿，或石灰+煙道氣，或氯化鈣+純堿，或前述任意一種與活性炭的組合來去除高含鹽廢水中的鈣、鎂及氧化硅易結垢物質，重金屬物質和COD類有機物，然后采用微濾膜過濾分離鹽泥和清液，清液進入下一步納濾工序。

　　6.根據權利要求4所述的從高含鹽廢水中回收氯化鈉的方法，其特征在于：減量化是經過碟管式反滲透DTRO，或倒極電滲析EDR，或前述濃縮單元的組合濃縮處理。

　　7.根據權利要求4所述的從高含鹽廢水中回收氯化鈉的方法，其特征在于：蒸發結晶單元采用外供蒸汽的結晶方式，或機械蒸汽壓縮結晶方式，結晶器采用強制循環結晶器，或DTB結晶器。

　　說明書

　　一種從高含鹽廢水中回收氯化鈉的方法和系統

　　技術領域

　　本發明涉及一種高含鹽廢水處理方法，具體涉及一種從高含鹽廢水中回收氯化鈉的系統。

　　背景技術

　　從石油化工、煤化工、電廠、油田開采等行業排放的高濃鹽水經過蒸發結晶零排放處理時，最后得到的雜鹽一般作為固體廢物進行填埋處理，具有一定的環境污染風險，且回收利用率不高。

　　為了改善污水處理后期，雜鹽的分類回收再利用，是高鹽污水處理的發展趨勢，將上述高濃鹽水蒸發結晶零排放處理，并在過程中對價值較高的氯化鈉進行分離回收，得到滿足工業等級的氯化鈉，在解決固體廢物處置的同時取得經濟效益，降低高含鹽廢水零排放的運行費用，對廢水零排放的大規模應用起到重要作用。

　　發明內容

　　本發明所要解決的技術問題是針對上述現有技術提供一種從高含鹽廢水中回收氯化鈉的方法及系統。

　　本發明解決上述問題所采用的技術方案為：一種從高含鹽廢水中回收氯化鈉的系統，包括依次設置的

　　凈化單元：去除高含鹽廢水中鈣、鎂、氧化硅易結垢物質和COD類有機物;

　　納濾單元：對高含鹽廢水凈化，得到一價離子清液和濃液，濃液經回路返送凈化單元;

　　減量化單元：濃縮一價離子清液至濃縮液，產生可回用的回收水;

　　蒸發結晶單元：對濃縮液蒸發結晶分離得到工業氯化鈉，冷凝水回用，外排的少量母液返回至凈化單元。

　　優選地，所述減量化單元是采用的碟管式反滲透DTRO，或倒極電滲析EDR，或前述濃縮單元的組合。

　　優選地，所述蒸發結晶單元是采用外供蒸汽的結晶結構，或機械蒸汽壓縮的結晶結構，結晶器采用強制循環結晶器，或DTB結晶器。

　　本發明的另一目的是提供從高含鹽廢水中回收氯化鈉的方法，包括如下工序，

　　凈化：去除高含鹽廢水中鈣、鎂、氧化硅易結垢物質和COD類有機物;

　　納濾：高含鹽廢水經過凈化后通過納濾分離產生一股一價離子清液和另一股濃液，濃液返回至凈化工序;

　　減量化：對納濾分離得到的一價離子清液進行濃縮，濃縮至TDS達到90000mg/L以上的濃縮液，所得回收水回用;

　　蒸發結晶：對濃縮液蒸發結晶分離得到工業氯化鈉，冷凝水回用，外排少量母液返回至凈化工序。

　　優選地，凈化工序采用石灰+純堿，或燒堿+純堿，或石灰+煙道氣，或氯化鈣+純堿，或前述任意一種與活性炭的組合來去除高含鹽廢水中的鈣、鎂及氧化硅易結垢物質，重金屬物質和COD類有機物，然后采用微濾膜過濾分離鹽泥和清液，清液進入下一步納濾工序。

　　優選地，減量化是經過碟管式反滲透DTRO，或倒極電滲析EDR，或前述濃縮單元的組合濃縮處理。

　　進一步地，蒸發結晶單元采用外供蒸汽的結晶方式，或機械蒸汽壓縮結晶方式，結晶器采用強制循環結晶器，或DTB結晶器。

　　與現有技術相比，本發明的優點在于：把高含鹽廢水中氯化鈉和其他無機鹽有效地分離并回收，同時分離過程中得到的回收水完全滿足回用要求。在解決固體廢物處置的同時取得經濟效益，降低高含鹽廢水零排放的運行費用，對于廢水零排放的大規模應用具有推廣意義。
