申請日2015.05.15

　　公開(公告)日2015.09.23

　　IPC分類號C02F3/02

　　摘要

　　本實用新型公開了一自動恒溫曝氣污水處理池，包括污水處理池、恒溫?cái)嚢柘到y(tǒng)、和曝氣機，所述的恒溫?cái)嚢柘到y(tǒng)由電機、攪拌加熱軸、感溫元件組成;所述的曝氣機由吸氣管、混合室和曝氣頭組成;其特征在于：所述污水處理池中設置有立柱，所述立柱內設置有攪拌軸和若干曝氣管道;所述若干曝氣管道設置在攪拌軸的四周;所述攪拌軸下端設置有加熱軸;所述曝氣頭連接在曝氣管道的底端;所述吸氣管的管口處安裝有加熱裝置;所述曝氣頭為一端封閉的長筒型曝氣頭，所述曝氣頭的側壁上還有若干曝氣孔;污水處理池兩側還設有進水和排水口。本實用新型可以在天氣寒冷，氣溫降低的情況下使水體保持恒溫，仍能保證污泥正常的生化反應，同時保證高效地處理污水。

　　權利要求書

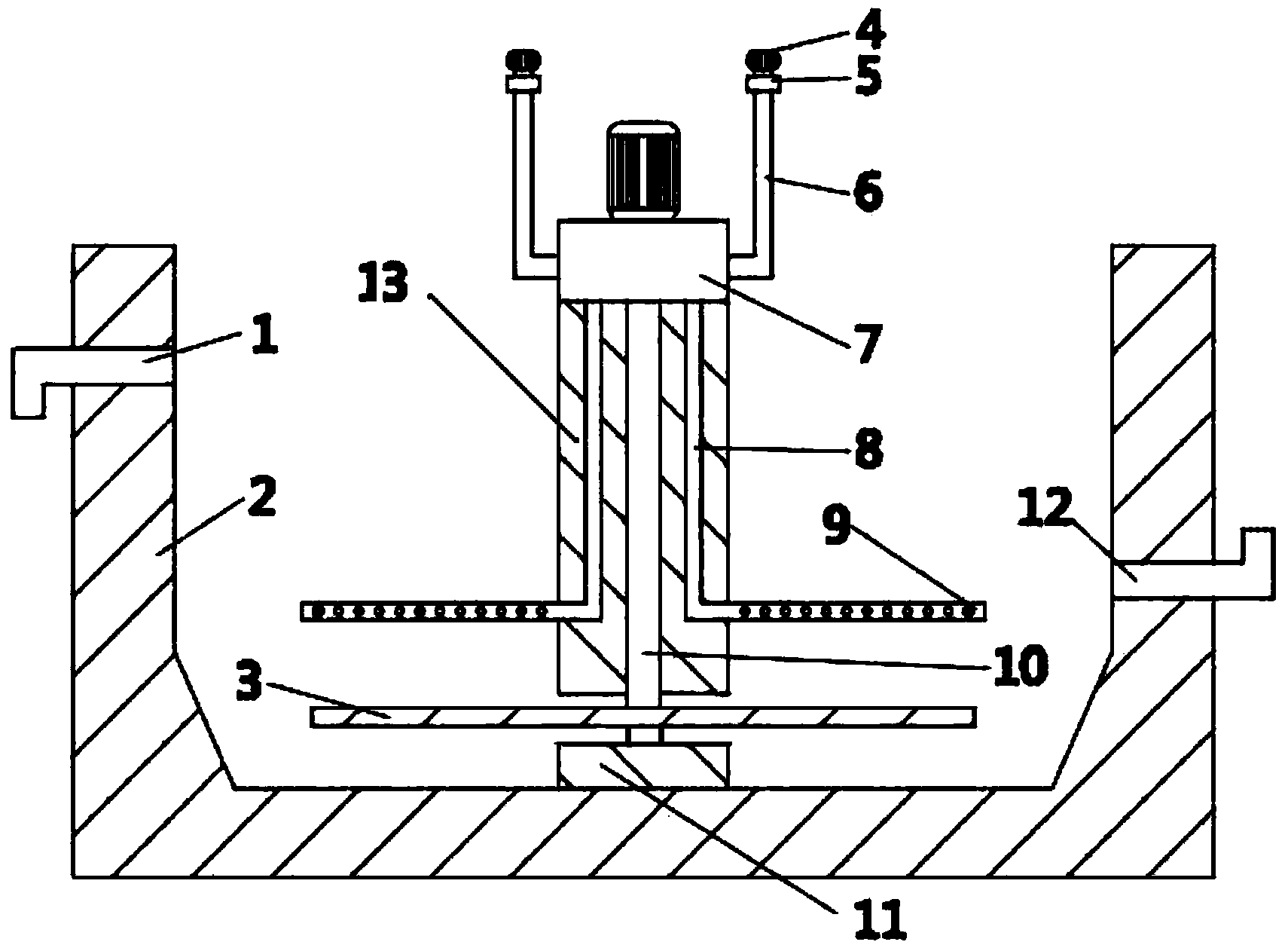

　　1.一種自動恒溫曝氣污水處理池，其特征在于，包括污水處理池，所述的污水處理池的底部設置有底座(11)，在底座(11)的中央插有轉動軸(10)，所述的轉動軸(10)同軸地固定在立柱(13)的中央，所述的轉動軸(10)的頂端穿過混合室(7)與電機連接;所述的混合室(7)的兩側插有吸氣管(6)，所述的吸氣管(6)的另一頭安裝有球形進風紗窗(4)，球形進風紗窗(4)的下端，在吸氣管(6)上套有加熱墊圈(5);所述的混合室(7)的底端連接有曝氣管(8)，所述的曝氣管(8)為L(zhǎng)形，豎直部分插在立柱(13)內，橫的部分為曝氣頭(9);所述的轉動軸(10)的下端，垂直于轉動軸(10)設置有加熱軸(3)。

　　2.如權利要求1所述的自動恒溫曝氣污水處理池，其特征在于，所述的污水處理池的內壁上設置有感溫元件(2)。

　　3.如權利要求1所述的自動恒溫曝氣污水處理池，其特征在于，所述的污水處理池的側壁上分別設置有排水口(1)和進水口(12)。

　　4.如權利要求1所述的自動恒溫曝氣污水處理池，其特征在于，所述曝氣頭為一端封閉的長筒型曝氣頭(9)，所述曝氣頭的側壁上設置有曝氣孔。

　　5.如權利要求1所述的自動恒溫曝氣污水處理池，其特征在于，所述加熱軸(3)內有加熱絲，且隨電機轉動。

　　說明書

　　一種自動恒溫曝氣污水處理池

　　技術領域

　　本實用新型屬于污水處理技術領域，具體涉及一種自動恒溫曝氣污水處理設備。

　　背景技術

　　隨著國民經濟的迅猛發展，城鄉規模不斷擴大，工業及居民生活污水總量也逐年遞增，大量未經處理的污水(包括廁所糞便污水)直接排入自然水系，不但嚴重污染了江河湖泊和地下水質，而且大量傳播病菌病毒。為保護人類賴以生存的環境，利用高科技微生物處理污水技術，不斷的研究、治理著眾多領域的水污染;近年來，為了有效防治水污染，全國城市污水處理廠的建設逐步受到重視，很多城市將污水處理廠建設納入了市政基礎建設，但是因經濟和其他原因，建設速度遠遠趕不上水污染防治的需要。根據建設部的預測，2005年我國大中型城市入管網的污水處理率將達到47%，2015年將達70%。中小型城鎮在短期內建設污水處理廠的可能性不大，每年我國將有200多億立方米的生活污水急待處理。我國的水資源匱乏問題日益嚴重，我國許多內陸城市面臨著"水荒"的威脅。面對步步緊逼的水危機，政府已將城市污水處理及再生利用技術、工業廢水處理及循環利用工藝技術、節水技術與裝備作為當前國家優先發展的環保產業重點領域。如何實現居民生活污水就地處理，達到水資源的合理回收利用將是未來我國實現節水的主要發展方向和途徑。

　　在科技高速發展的今天，各大中小污水處理廠林立，各種污水處理設備層出不窮，如曝氣機、污水處理池、凈化設備等，而污水處理池是各個污水處理廠中最常見的污水處理設備，根據所要處理不同性質的污水，選擇使用不同類型的污水處理池。污水處理池的種類包括沉砂池、隔油池、氣浮池等。

　　現有的污水處理設備缺乏恒溫裝置，而生化池處理污水需要靠池水中的細菌生長繁殖以及生命活動代謝來分解池中的污染物，當天氣比較寒冷的時候，污水的溫度也會相應的降低，當溫度低于一定溫度時，污泥的生化反應慢并且污水處理效果差。急需開發出一種能夠有效解決這一問題的污水處理設備。

　　實用新型內容

　　針對上述現有技術中無法控制生化反應溫度的不足，本實用新型公開了一種自動恒溫曝氣污水處理池，在天氣寒冷，氣溫降低的情況下仍能保證污泥正常的生化反應，同時保證高效地處理污水。

　　為解決上述現有技術中的不足，本實用新型是通過下述技術方案實現的：

　　一種自動恒溫曝氣污水處理池，包括污水處理池，所述的污水處理池的底部設置有底座，在底座的中央插有轉動軸，所述的轉動軸同軸地固定在立柱的中央，所述的轉動軸的頂端穿 過混合室與電機連接;所述的混合室的兩側插有吸氣管，所述的吸氣管的另一頭安裝有球形進風紗窗，球形進風紗窗的下端，在吸氣管上套有加熱墊圈;所述的混合室的底端連接有曝氣管，所述的曝氣管為L(zhǎng)形，豎直部分插在立柱內，橫的部分為曝氣頭;所述的轉動軸的下端，垂直于轉動軸設置有加熱軸。

　　所述的污水處理池的內壁上設置有感溫元件，可以將監測水溫并決定是否啟動攪拌加熱軸;

　　所述的污水處理池的側壁上分別設置有排水口和進水口;

　　所述曝氣頭為一端封閉的長筒型曝氣頭，所述曝氣頭的側壁上還有若干曝氣孔;

　　所述攪拌加熱軸內有加熱絲，且隨電機轉動，在加熱的同時促進池內流動使加熱均勻。

　　污水通過進水口進入池內后，通過感溫元件判斷水溫是否低于預設值，若水溫較低，則啟動攪拌電機和加熱絲，加熱軸在轉動的同時給污水加熱保證污水溫度均勻。與此同時，曝氣管通過曝氣頭的位置向污水內鼓泡，維持污水的高含氧量以供好氧性細菌去分解污水中的雜質。所以，本實用新型在傳統曝氣污水處理池的基礎上，增加了溫度調節部分，保障了細菌的正常生命活動和分解污水的進行。

　　本實用新型所帶來的有益技術效果表現在：

　　1、本實用新型設有攪拌加熱軸內有加熱絲，且隨電機轉動，可均勻加熱池內污水，保證冬季天氣寒冷之時池內的生化處理所需溫度，提高處理效率。

　　2、本實用新型在吸氣管頂端設置球形進風紗窗，是為了防止有灰塵或者其他異物被吸進吸氣管，阻塞吸氣管的正常運行;另外在吸氣管內部設有加熱電圈，避免冷空氣曝入池內造成溫度下降。
