申請日2016.06.12

　　公開(公告)日2016.08.31

　　IPC分類號C02F3/28

　　摘要

　　本發明公開一種能源自給的高濃度污水處理系統及方法，包括：水解酸化裝置;厭氧反應器;污泥處理裝置，包括第二沉淀池、第二溢水堰、進水管、溶氧儀;脫硫塔;沼氣發電裝置;第二溢水堰通過回流管與水解酸化池連通，進水管上設有射流孔和調節閥，方法包括依次進行的水解酸化、厭氧發酵、污泥處理、脫硫發電。本發明通過在污泥處理裝置上設置射流孔調節反應液面的溶氧量，保證反應產生亞硝酸鹽，并將形成的亞硝酸鹽回流至水解酸化池內，從而避免了酸化處理的污水酸性過高，提高了污水處理的整體處理效率，另一方面通過設置一沼氣發電裝置將厭氧反應階段形成的沼氣進行發電，供污水處理能耗需求，有利于降低能源消耗。

　　權利要求書

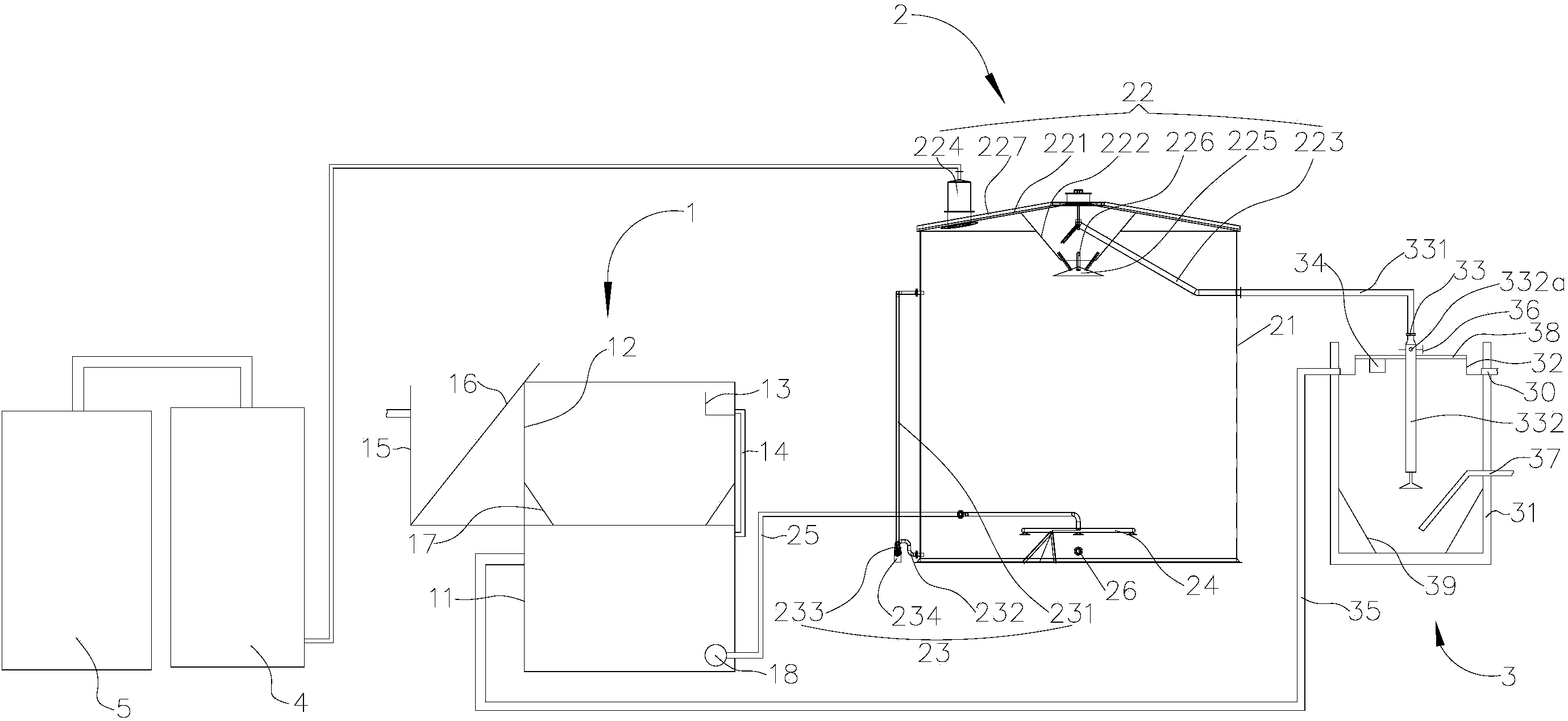

　　1.一種能源自給的高濃度污水處理系統，其特征在于，包括，

　　一水解酸化裝置，其包括水解酸化池、蓋設于所述水解酸化池上端開口的第一沉淀池、設置于所述第一沉淀池內的第一溢水堰、及連通所述第一溢水堰和所述水解酸化池的溢水管;

　　一厭氧反應器，其包括一與所述水解酸化池連接的筒體、設于所述筒體頂部的三相分離器、及驅動所述筒體內混合液循環流動的內循環裝置;

　　一污泥處理裝置，其包括第二沉淀池、設于所述第二沉淀池內的第二溢水堰、連接所述第二沉淀池和所述筒體的進水管、及一用于檢測所述第二沉淀池內液面溶氧量的溶氧儀;

　　一與所述三相分離器連接的脫硫塔;及

　　一與所述脫硫塔連接的沼氣發電裝置，所述沼氣發電裝置配置用于為所述高濃度污水處理系統供電;

　　其中，所述第二溢水堰通過一回流管與所述水解酸化池連通，所述進水管上設置有射流孔和控制所述射流孔內混合液噴射速度和噴射高度的調節閥。

　　2.根據權利要求1所述的高濃度污水處理系統，其特征在于，所述進水管包括豎直設置于所述沉淀池內的射流管及連接所述射流管與所述筒體的連接管，所述射流孔設置于所述射流管上。

　　3.根據權利要求2所述的高濃度污水處理系統，其特征在于，所述三相分離器包括集氣罩、沉淀室、排水管、排氣室和反射板，所述集氣罩外緣與所述筒體頂部開口端配合連接，所述沉淀室上端同軸連接于所述集氣罩下表面、下端通過多個固定柱與所述反射板連接，且所述沉淀室內壁與集氣罩之間形成沉淀空間、所述沉淀室外壁與所述集氣罩之間形成集氣空間，所述排水管一端與所述沉淀空間連通、另一端延伸至所述筒體外并與所述進水管連接，所述排氣室一端與所述集氣空間連通另一端與脫硫塔連接。

　　4.根據權利要求1或2所述的高濃度污水處理系統，其特征在于，所述內循環裝置包括靠近筒體頂端設置的內循環進水管、靠近所述筒體底端設置的內循環出水管、驅動水流由所述內循環進水管向所述內循環出水管運動的內循環管道泵、及一控制所述內循環管道泵作間歇性驅動的控制器。

　　5.根據權利要求1或2所述的高濃度污水處理系統，其特征在于，所述筒體內設置有一進水布水器，所述進水布水器一端靠近所述筒體底部設置、另一端穿過所述筒體側壁并通過一提升管與所述水解酸化池連接。

　　6.根據權利要求2所述的高濃度污水處理系統，其特征在于，所述射流孔位于所述第二沉淀池池口端面所在平面下方20～50cm。

　　7.根據權利要求1或2所述的高濃度污水處理系統，其特征在于，所述第一沉淀池和所述第二沉淀池內分別設置有第一斜板和第二斜板，所述第一斜板和所述第二斜板分別合圍形成有第一沉淀區和第二沉淀區，所述第二沉淀區呈方形且橫截面由下至上逐漸增加。

　　8.根據權利要求3所述的高濃度污水處理系統，其特征在于，所述集氣罩呈傘狀、沉淀室呈筒狀、反射板呈錐形且所述集氣罩、沉淀室、反射板同軸設置。

　　9.一種能源自給的高濃度污水處理方法，其特征在于，包括如下步驟，

　　(1)將污水過濾沉淀后進行水解酸化處理;

　　(2)將水解酸化處理后的污水進行厭氧發酵處理;

　　(3)將厭氧發酵處理后的含有甲烷的厭氧污泥與污水的混合物通過射流孔噴射出來，調節噴射的速度及高度使反應液面的含氧量為0～0.5mg/L，收集噴射后的固液混合物、沉淀，并將沉淀后的上清液部分加入步驟(1)的水解酸化處理工藝中;

　　(4)將厭氧發酵處理形成的沼氣進行脫硫、干燥處理，然后進行沼氣發電供所述高濃度污水處理方法中電能消耗。

　　10.根據權利要求9所述的高濃度污水處理方法，其特征在于，所述步驟(3)中液面的含氧量為0.4～0.5mg/L。

　　說明書

　　能源自給的高濃度污水處理系統及方法

　　技術領域

　　本發明涉及污水處理技術領域，尤其是涉及一種能源自給的高濃度污水處理系統及方法。

　　背景技術

　　常規的厭氧污泥反應器有UASB、EGSB、IC等，其廢水處理原理基本為，待處理的污水被盡可能均勻的引入反應器，進入反應器內的污水與顆粒狀或絮狀污泥接觸發生反應，反應產生的部分沼氣(主要為甲烷和二氧化碳)附著于污泥上，隨著沼氣向上運動，并撞擊三相分離器實現固、液、氣的三相分離。厭氧污泥反應器也因其針對性不同而在不同領域的污水處理中得到廣泛應用。

　　但是，上述厭氧污泥反應器依然存在以下缺點：一方面污水進入?yún)捬跷勰喾磻?yīng)器之前需要通過水解酸化處理，而水解酸化處理易導致污水酸性較高，從而抑制厭氧污泥反應器甲烷菌的生長，不利于厭氧污泥反應器中污水的處理效率的提高，繼而導致整體處理效率降低，雖然可通過在水解酸化處理過程中進行pH值調節降低酸性解決，但是易導致生產成本的增加，不利于污水處理成本的降低;另一方面厭氧污泥反應器污水處理能耗大，不利于節省能源。

　　發明內容

　　本發明的目的在于克服上述技術不足，提出一種能源自給的高濃度污水處理系統及方法，其一方面可實現對污水的甲烷化、氨氮化和氧化處理，通過氧化處理形成的亞硝酸鹽進行水解酸化前的污水進行預處理，從而避免了酸化處理的污水酸性過高，另一方面可將厭氧反應產生的沼氣進行利用，以供污水處理過程中的能源消耗，實現能源自給。

　　為達到上述技術目的，本發明的技術方案一方面提供一種能源自給的高濃度污水處理系統，包括，

　　一水解酸化裝置，其包括水解酸化池、蓋設于所述水解酸化池上端開口的第一沉淀池、設置于所述第一沉淀池內的第一溢水堰、及連通所述第一溢水堰和所述水解酸化池的溢水管;

　　一厭氧反應器，其包括一與所述水解酸化池連接的筒體、設于所述筒體頂部的三相分離器、及驅動所述筒體內混合液循環流動的內循環裝置;

　　一污泥處理裝置，其包括第二沉淀池、設于所述第二沉淀池內的第二溢水堰、連接所述第二沉淀池和所述筒體的進水管、及一用于檢測所述第二沉淀池內液面溶氧量的溶氧儀;

　　一與所述三相分離器連接的脫硫塔;及

　　一與所述脫硫塔連接的沼氣發電裝置，所述沼氣發電裝置配置用于為所述高濃度污水處理系統供電;

　　其中，所述第二溢水堰通過一回流管與所述水解酸化池連通，所述進水管上設置有射流孔和控制所述射流孔內混合液噴射速度和噴射高度的調節閥。

　　優選的，所述進水管包括豎直設置于所述沉淀池內的射流管及連接所述射流管與所述筒體的連接管，所述射流孔設置于所述射流管上。

　　優選的，所述三相分離器包括集氣罩、沉淀室、排水管、排氣室和反射板，所述集氣罩外緣與所述筒體頂部開口端配合連接，所述沉淀室上端同軸連接于所述集氣罩下表面、下端通過多個固定柱與所述反射板連接，且所述沉淀室內壁與集氣罩之間形成沉淀空間、所述沉淀室外壁與所述集氣罩之間形成集氣空間，所述排水管一端與所述沉淀空間連通、另一端延伸至所述筒體外并與所述進水管連接，所述排氣室一端與所述集氣空間連通另一端與脫硫塔連接。

　　優選的，所述內循環裝置包括靠近筒體頂端設置的內循環進水管、靠近所述筒體底端設置的內循環出水管、驅動水流由所述內循環進水管向所述內循環出水管運動的內循環管道泵、及一控制所述內循環管道泵作間歇性驅動的控制器。

　　優選的，所述筒體內設置有一進水布水器，所述進水布水器一端靠近所述筒體底部設置、另一端穿過所述筒體側壁并通過一提升管與所述水解酸化池連接。

　　優選的，所述射流孔位于所述第二沉淀池池口端面所在平面下方20～50cm。

　　優選的，所述第一沉淀池和所述第二沉淀池內分別設置有第一斜板和第二斜板，所述第一斜板和所述第二斜板分別合圍形成有第一沉淀區和第二沉淀區，所述第二沉淀區呈方形且橫截面由下至上逐漸增加。

　　優選的，所述集氣罩呈傘狀、沉淀室呈筒狀、反射板呈錐形且所述集氣罩、沉淀室、反射板同軸設置。

　　本發明另一方面還提供一種能源自給的高濃度污水處理方法，包括如下步驟，

　　(1)將污水過濾沉淀后進行水解酸化處理;

　　(2)將水解酸化處理后的污水進行厭氧發酵處理;

　　(3)將厭氧發酵處理后的含有甲烷的厭氧污泥與污水的混合物通過射流孔噴射出來，調節噴射的速度及高度使反應液面的含氧量為0～0.5mg/L，收集噴射后的固液混合物、沉淀，并將沉淀后的上清液部分加入步驟(1)的水解酸化處理工藝中;

　　(4)將厭氧發酵處理形成的沼氣進行脫硫、干燥處理，然后進行沼氣發電供所述高濃度污水處理方法中電能消耗。

　　優選的，所述步驟(3)中液面的含氧量為0.4～0.5mg/L。

　　與現有技術相比，本發明通過設置一污泥處理裝置，其通過設置一射流孔調節反應液面的溶氧量，保證反應產生亞硝酸鹽，并將形成的亞硝酸鹽回流至水解酸化池內，從而避免了酸化處理的污水酸性過高，提高了污水處理的整體處理效率，另一方面通過設置一沼氣發電裝置將厭氧反應階段形成的沼氣進行發電，供污水處理能耗需求，有利于降低能源消耗。
