申請日2015.05.15

　　公開(公告)日2015.11.11

　　IPC分類號B23K37/00

　　摘要

　　本實用新型公開了一種焊鉗殘水處理系統，包括焊鉗冷卻水回路、抽水裝置和控制模塊，焊鉗冷卻水回路包括冷卻進水路和冷卻回水路，冷卻進水路和冷卻回水路上均裝有節流閥，抽水裝置包括液壓缸、儲水缸、活塞桿和活塞，儲水缸上設有第一引水口，冷卻進水路和/或冷卻回水路在節流閥靠近焊鉗的一側與第一引水口連接，液壓缸上設有第二引水口和第三引水口，控制模塊包括控制進水路、控制回水路以及抽排水控制閥，控制進水路和控制回水路通過循環管相連，循環管上裝有循環控制閥�？刂七M(jìn)水路流進的水經過循環控制閥調壓后流回控制回水路，在節流閥關閉時，焊鉗冷卻水回路依然能夠通過循環管保持連通，所以實現整個更換電極帽過程不斷水。

　　權利要求書

　　1.一種焊鉗殘水處理系統，包括焊鉗冷卻水回路、抽水裝置和控制模塊，所述焊鉗冷卻水回路包括冷卻進水路和冷卻回水路，其特征在于：所述冷卻進水路和冷卻回水路上均裝有節流閥，所述抽水裝置包括液壓缸和設于所述液壓缸前端的儲水缸，所述液壓缸和儲水缸間設有擋壁，穿過所述擋壁裝有兩端分別伸入所述液壓缸和儲水缸內的活塞桿，所述活塞桿的兩端分別在液壓缸和儲水缸內裝有活塞，所述儲水缸上設有第一引水口，所述冷卻進水路和/或冷卻回水路在節流閥靠近焊鉗的一側與所述第一引水口連接，所述液壓缸在活塞的前后兩側形成前腔和后腔，所述液壓缸上設有與前腔導通的第二引水口和與后腔導通的第三引水口，所述控制模塊包括由冷卻進水路在節流閥遠離焊鉗的一側引出的控制進水路、由冷卻回水路在節流閥遠離焊鉗的一側引出的控制回水路以及使控制進水路與第二引水口連通、控制回水路與第三引水口連通或者使控制進水路與第三引水口連通、控制回水路與第二引水口連通的抽排水控制閥，所述控制進水路和控制回水路通過循環管相連，所述循環管上裝有循環控制閥。

　　2.根據權利要求1所述的焊鉗殘水處理系統，其特征在于：所述抽排水控制閥包括第一換向閥和第二換向閥，所述第一換向閥設有第一接口、第二接口和第三接口，所述第二換向閥設有第四接口、第五接口和第六接口，所述第一接口與第三引水口連通，第二接口和第五接口均與控制進水路連通，第三接口和第四接口均與控制回水路連通，第六接口與第二引水口連通。

　　3.根據權利要求2所述的焊鉗殘水處理系統，其特征在于：所述第一換向閥和第二換向閥均為兩位三通電磁閥。

　　4.根據權利要求1、2或3所述的焊鉗殘水處理系統，其特征在于：所述循環控制閥為減壓閥。

　　5.根據權利要求1、2或3所述的焊鉗殘水處理系統，其特征在于：所述冷卻回水路在節流閥靠近焊鉗的一側與所述第一引水口連接，所述冷卻回水路上在第一引水口與節流閥間裝有單向閥。

　　6.根據權利要求1、2或3所述的焊鉗殘水處理系統，其特征在于：所述活塞上均裝有活塞環。

　　說明書

　　一種焊鉗殘水處理系統

　　技術領域

　　本實用新型用于汽車制造自動化生產領域，特別是涉及一種焊鉗殘水處理系統。

　　背景技術

　　在汽車白車身焊裝過程中，焊槍工作時由于焊接的大電流而發熱，故整個工作過程需要不斷地給焊鉗通循環冷卻水。當需要更換電極帽時，雖然切斷了進水路，水停止流動，但還是有水殘余在焊槍里面。拆帽前就必須對里面的殘余水處理，否則里面的殘余水就會在電極帽拆掉的瞬間噴射而出。水流出使得生產環境變差，周圍的設備更容易生銹而使用壽命縮短，并且還有用電安全隱患。

　　分析市面上現有的水處理方式，主要有兩種。一是在需要更換電極帽之前，切斷進水，并在進水路通高壓氣體，通過高壓氣將水路里面的殘余水全部從回水口吹出;另一種是在需要更換電極帽前，切斷進水，同時在回水路產生負壓，使得殘余水保持在焊槍里面。前者需經過較長時間的吹氣，才能將里面所有的殘余水處理干凈，嚴重影響生產節拍，降低了產能。另外，吹進去的高壓氣會進入工廠的冷卻水循環系統，若排氣不順的情況下，水路可能有大量的氣泡，導致流水間斷，從而影響焊槍的冷卻進而影響焊接質量。后者雖然有所改善，但是更換電極帽過程水路切斷，不符合現在主機廠主流的生產設置，并且還有安全隱患。

　　甚至很多工廠焊槍更換電極時沒有殘水處理，直接讓水噴出，用一水桶收集，很容易把焊鉗周圍環境搞得很濕。這樣不僅容易造成周圍的設備因接觸水而生銹，而且把生產環境變得很差。

　　基于以上缺陷，本發明旨在解決更換電極帽殘余水飛濺，更好的處理焊槍內的殘余水，并且在整個更換電極帽過程保持循環水路不斷，減小安全隱患。

　　實用新型內容

　　為解決上述問題，本實用新型提供一種避免焊槍在換帽時殘水涌出，快速有效的實現殘水回收，并且能保證整個工作過程水流不切斷，減小生產安全隱患的焊鉗殘余冷卻水處理系統。

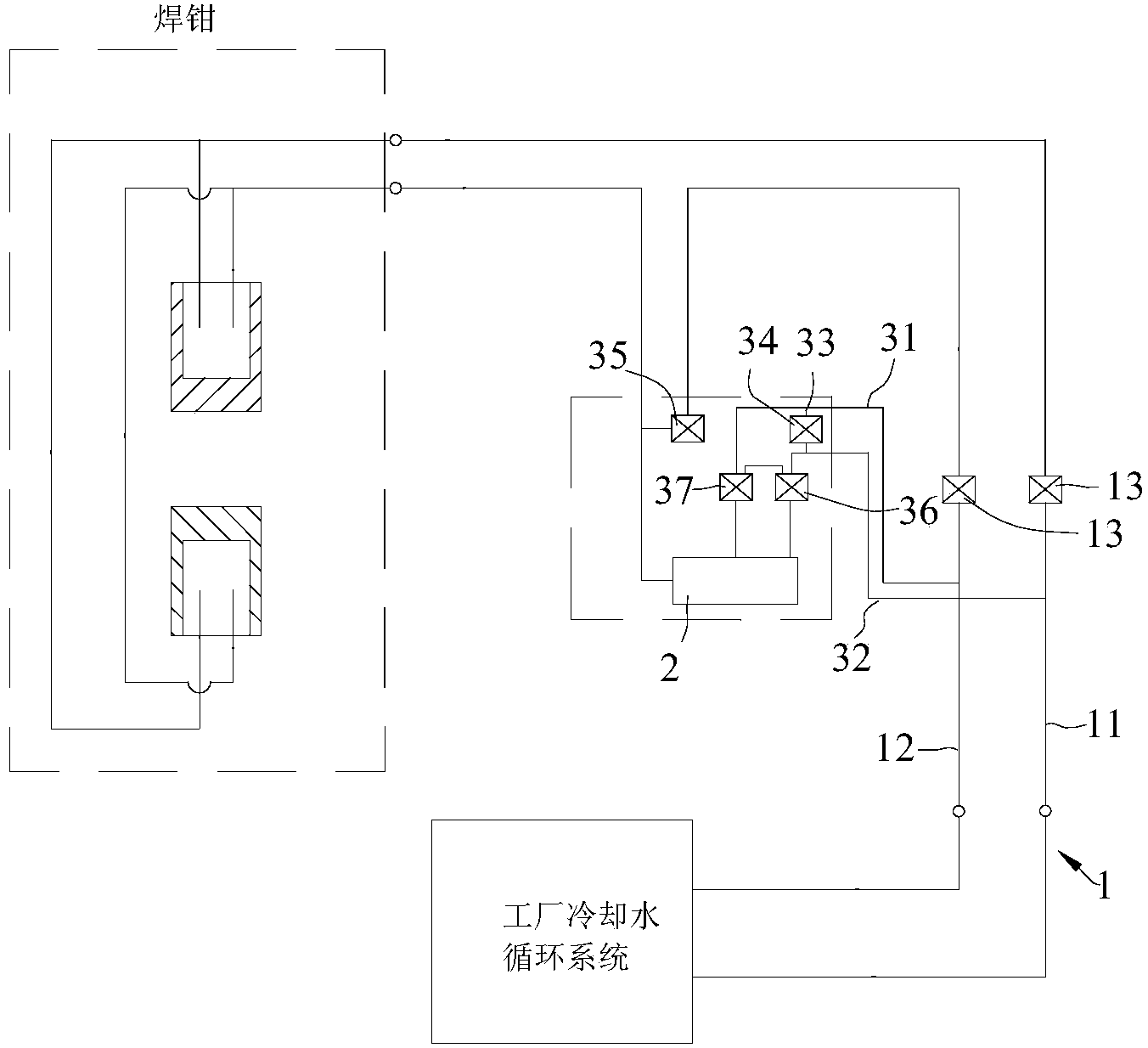

　　本實用新型解決其技術問題所采用的技術方案是：一種焊鉗殘水處理系統，包括焊鉗冷卻水回路、抽水裝置和控制模塊，所述焊鉗冷卻水回路包括冷卻進水路和冷卻回水路，所述冷卻進水路和冷卻回水路上均裝有節流閥，所述抽水裝置包括液壓缸和設于所述液壓缸前端的儲水缸，所述液壓缸和儲水缸間設有擋壁，穿過所述擋壁裝有兩端分別伸入所述液壓缸和儲水缸內的活塞桿，所述活塞桿的兩端分別在液壓缸和儲水缸內裝有活塞，所述儲水缸上設有第一引水口，所述冷卻進水路和/或冷卻回水路在節流閥靠近焊鉗的一側與所述第一引水口連接，所述液壓缸在活塞的前后兩側形成前腔和后腔，所述液壓缸上設有與前腔導通的第二引水口和與后腔導通的第三引水口，所述控制模塊包括由冷卻進水路在節流閥遠離焊鉗的一側引出的控制進水路、由冷卻回水路在節流閥遠離焊鉗的一側引出的控制回水路以及使控制進水路與第二引水口連通、控制回水路與第三引水口連通或者使控制進水路與第三引水口連通、控制回水路與第二引水口連通的抽排水控制閥，所述控制進水路和控制回水路通過循環管相連，所述循環管上裝有循環控制閥。

　　進一步作為本實用新型技術方案的改進，所述抽排水控制閥包括第一換向閥和第二換向閥，所述第一換向閥設有第一接口、第二接口和第三接口，所述第二換向閥設有第四接口、第五接口和第六接口，所述第一接口與第三引水口連通，第二接口和第五接口均與控制進水路連通，第三接口和第四接口均與控制回水路連通，第六接口與第二引水口連通。

　　進一步作為本實用新型技術方案的改進，所述第一換向閥和第二換向閥均為兩位三通電磁閥。

　　進一步作為本實用新型技術方案的改進，所述循環控制閥為減壓閥。

　　進一步作為本實用新型技術方案的改進，所述冷卻回水路在節流閥靠近焊鉗的一側與所述第一引水口連接，所述冷卻回水路上在第一引水口與節流閥間裝有單向閥。

　　進一步作為本實用新型技術方案的改進，所述活塞上均裝有活塞環。

　　本實用新型的有益效果：當焊鉗需要拆電極帽時，系統會發出相應的信號，使得節流閥關閉，截?cái)嗪搞Q冷卻水回路，通過進排水控制閥使控制進水路與第二引水口連通、控制回水路與第三引水口連通，將液壓缸的活塞推向第三引水口，液壓缸后腔里面的水從第三引水口流回控制回水路，在活塞桿的作用下，儲水缸內的活塞通過向遠離第一引水口方向抽動，最終實現從機器人焊槍那邊往回抽水，使焊鉗中的水有流入抽水裝置的趨勢;此時再進行電極帽拆卸，焊鉗中的水則不會產生涌出。如此本實用新型避免了焊槍在換帽時殘水噴射，快速有效的實現了殘水處理，同時不影響生產節拍，殘水處理的時間短、效果好，這樣使得水處理的效果更佳。同時由于控制進水路和控制回水路通過循環管相連，控制進水路流進的水經過循環控制閥調壓后流回控制回水路，在節流閥關閉時，焊鉗冷卻水回路依然能夠通過循環管保持連通，所以實現整個更換電極帽過程不斷水。
