申請日2015.05.15

　　公開(公告)日2017.01.04

　　IPC分類號C02F3/30; C02F3/34

　　摘要

　　本發明涉及一種城市污水脫氮裝置，包括污水處理容器和填充在所述污水處理容器內的吸附載體顆粒，在所述污水處理容器的下部設有入水口和進氣孔，在所述污水處理容器的上部設有出水口和出氣孔，在所述吸附載體顆粒上生長有厭氧氨氧化細菌和亞硝化細菌。本發明所述的裝置采用一段式Canon的運行模式可顯著提高亞硝化-Anammox工藝對低氨氮城市污水的脫氮能力，同時大大降低脫氮的基建與運行成本;還可避免傳統脫氮工藝反硝化過程對于污水中有機物的消耗，所節省的有機物資源可用于厭氧消化產甲烷，從而顯著降低污水處理的整體能耗。

　　權利要求書

　　1.一種城市污水脫氮裝置，其特征在于，包括污水處理容器和填充在所述污水處理容器內的吸附載體顆粒，在所述污水處理容器的下部設有入水口和進氣孔，在所述污水處理容器的上部設有出水口和出氣孔，在所述吸附載體顆粒上生長有厭氧氨氧化細菌和亞硝化細菌。

　　2.根據權利要求1所述的裝置，其特征在于，所述吸附載體顆粒為粒徑0.5～1.0mm的D113型大孔樹脂。

　　3.根據權利要求1或2所述的裝置，其特征在于，所述厭氧氨氧化細菌貼附吸附載體顆粒生長，所述亞硝化細菌貼附厭氧氨氧化細菌生長，二者形成內外兩層的結構。

　　4.根據權利要求3所述的裝置，其特征在于，所述吸附載體顆粒占污水處理容器體積的80%～95%。

　　5.根據權利要求1或4所述的裝置，其特征在于，所述污水處理容器器壁的不同高度上設有多個取樣口。

　　6.根據權利要求5所述的裝置，其特征在于，在所述污水處理容器的器壁上設有pH監測計和溶氧監測計。

　　7.根據權利要求1或6所述的裝置，其特征在于，所述污水處理容器的下部設有用于支撐所述吸附載體顆粒的帶孔承托層，所述孔的直徑為0.2～0.5mm，所述入水口和進氣孔均位于所述承托層的下方。

　　8.根據權利要求1所述的裝置，其特征在于，所述入水口與水泵相連接，所述進氣孔與氣泵相連接。

　　9.根據權利要求8所述的裝置，其特征在于，所述進氣孔與所述氣泵之間連接有氣體流量計。

　　10.一種利用權利要求1～9任一項所述的裝置進行城市污水脫氮的方法，其特征在于，包括如下步驟：

　　1)將含有厭氧氨氧化細菌和亞硝化細菌兩種功能菌的污泥從所述污水處理容器的上部加入到填充了D113型大孔樹脂的反應器中，通過進水和曝氣擾動促進微生物與載體顆粒的均勻混合后，培養60～80天，至兩種功能菌在所述大孔樹脂上成功掛膜生長;

　　2)調整所述污水處理裝置的溶氧0.5～1.0mg/L，pH 6.8～7.6，通入污水，控制系統的水力停留時間為3～5h，得到處理完成的污水。

　　說明書

　　一種城市污水脫氮裝置及其應用

　　技術領域

　　本發明屬于污水生物脫氮處理技術領域，涉及一種基于載體吸附的生物膜“同步亞硝化-Anammox”城市污水脫氮裝置。

　　背景技術

　　與傳統脫氮工藝相比，亞硝化-Anammox工藝具有節省曝氣量、無需有機碳源、剩余污泥量少等顯著優勢，在高氨氮、低碳氮比污水(如消化池上清液和加工廢水)脫氮的研究與應用方面已比較成熟。

　　城市污水低溫、低氨氮、存在有機物等特征都會對亞硝化-Anammox工藝的脫氮能力產生影響。溫度越低，亞硝化細菌AOB和厭氧氨氧化細菌(Anammox)AnAOB的活性越低，工藝脫氮效果越差;低氨氮濃度同時會對AOB和AnAOB的生物活性和種群豐度產生不良影響;有機物的存在會促進異養反硝化細菌的生長，與AnAOB競爭有限的基質亞硝酸鹽，從而抑制后者的生長。

　　在應對低溫、低氨氮問題上，人們主要通過培養生物膜或顆粒污泥獲得高濃度AOB和AnAOB功能菌群和通過優化運行參數兩種途徑提高亞硝化-Anammox工藝對低氨氮污水的脫氮能力。雖然實現了低溫條件下工藝啟動和穩定運行，并通過優化運行參數提高了工藝的脫氮能力，但收效有限，僅能將工藝的脫氮效率由原來的50%～60%提高到優化后的70%～80%，出水氨氮濃度一般在10mg/L以上，無法滿足《城鎮污水處理廠污染物排放標準》(GB18918-2002)的一級A標準。因此，如何克服低氨氮對亞硝化-Anammox工藝脫氮能力的限制仍是目前面臨的一項重要難題。

　　與兩段式亞硝化-Anammox工藝相比，一段式“同步亞硝化-Anammox”工藝即Canon工藝的顯著優勢在于節省了反應器數量及運行成本，且操作過程相對簡便，在污水脫氮領域更具研究與應用前景，但城市污水低溫、低氨氮的特點影響了Canon工藝對城市污水的處理效果。

　　發明內容

　　(一)要解決的技術問題

　　針對采用Canon工藝直接處理城市污水的過程中存在低溫下亞硝化細菌AOB和厭氧氨氧化細菌AnAOB活性低，氨氮的去除不理想的缺陷，本發明提供一種基于吸附載體的生物膜的“同步亞硝化-Anammox”城市污水脫氮裝置及脫氮方法。

　　(二)技術方案

　　本發明的第一個目的是提供一種基于吸附載體的生物膜“同步亞硝化-Anammox”城市污水脫氮裝置。

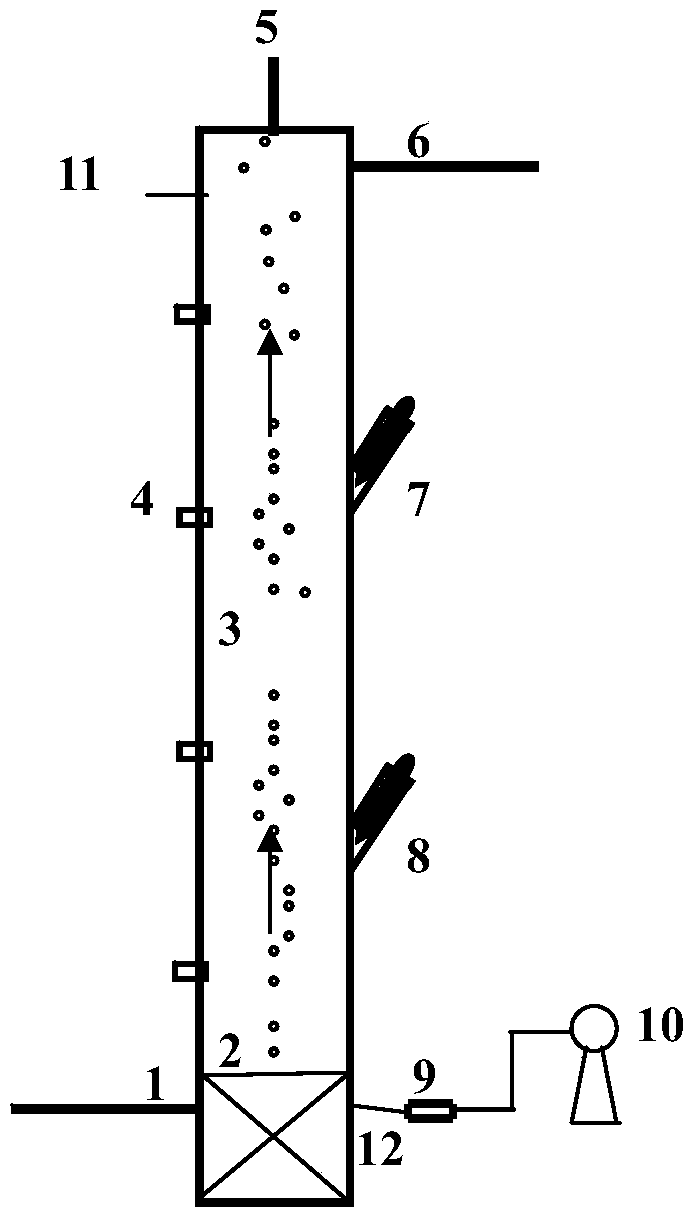

　　本發明所述的裝置包括污水處理容器和填充在所述污水處理容器內的吸附載體顆粒，在所述污水處理容器的下部設有入水口和進氣孔，在所述污水處理容器的上部設有出水口和出氣孔，在所述吸附載體顆粒上生長有厭氧氨氧化細菌和亞硝化細菌。

　　本發明中，所述吸附載體顆粒為粒徑0.5～1.0mm的D113型大孔樹脂。粒徑為0.5～1.0mm的D113型大孔樹脂可高效地吸附低濃度氨氮，在大孔樹脂表面形成高氨氮環境，為功能菌的生長提供條件，實現微生物在大孔樹脂表面掛膜生長。

　　本發明中，所述厭氧氨氧化細菌貼附吸附載體顆粒生長，所述亞硝化細菌貼附厭氧氨氧化細菌生長，二者形成內外兩層的結構。

　　本發明中，所述吸附載體顆粒占污水處理容器體積的80%～95%。吸附顆粒占污水處理容器的80%～95%，既可實現對污水的有效處理，還不會導致吸附載體顆粒充填量過高而溢出容器。

　　本發明中，所述污水處理容器器壁的不同高度上設有多個取樣口。在容器壁的不同高度上設置多個取樣口，可監測在不同時間段的污水處理效果，方便隨時對處理條件時行相應的調節。

　　本發明中，在所述污水處理容器的器壁上設置pH監測計和溶氧監測計，設置pH監測劑和溶氧監測劑可隨時測量污水的pH和溶氧，及時進行調節，為功能菌提供最佳的生長環境。

　　本發明中，所述污水處理容器的下部設有用于支撐所述吸附載體顆粒的帶孔承托層，所述孔的孔徑為0.2～0.5mm，所述承托層可防止載體顆粒進入入水口或進氣孔，有效實現對吸附載體顆粒的支撐，所述入水口和進氣孔均位于所述承托層的下方，可實現均勻進水和曝氣。

　　本發明中，所述承托層優選表面布滿孔徑0.2～0.5mm小孔的有機玻璃板。

　　本發明中，所述入水口與水泵相連接，所述進氣孔與氣泵相連接。

　　本發明中，所述進氣孔與所述氣泵之間連接有氣體流量計。

　　本發明的另一目的是利用本發明所述的城市污水脫氮裝置，提供一種城市污水脫氮的方法，包括如下步驟：

　　1)將含有厭氧氨氧化細菌和亞硝化細菌兩種功能菌的污泥從所述污水處理容器的上部加入到填充了D113型大孔樹脂的反應器中，通過進水和曝氣擾動促進微生物與載體顆粒的均勻混合后，培養60～80天，至兩種功能菌在所述大孔樹脂上成功掛膜生長;

　　2)調整所述污水處理裝置的溶氧0.5～1.0mg/L，pH 6.8～7.6，通入污水，控制系統的水力停留時間為3～5h，得到處理完成的污水。

　　(三)有益效果

　　本發明所述的城市污水脫氮裝置，采用吸附載體顆粒D113型大孔樹脂，由于存在吸附作用，氨氮會在載體顆粒表面和水體中形成一定的濃度差，由于AnAOB較AOB更需要高氨氮環境，加之AnAOB需要AOB消耗掉DO以避免其生物活性受到抑制，因此便形成了AnAOB在內、AOB在外的生物膜結構。位于生物膜外層的AOB消耗水中的溶解氧將污水中和吸附材料表面的一部分氨氮轉化為亞硝酸鹽，既為位于生物膜內層的AnAOB提供厭氧環境，也為其提供足夠的基質亞硝酸鹽;而位于生物膜內層的AnAOB則在載體表面的高氨氮環境條件下將剩余的氨氮和AOB產生的亞硝酸鹽轉化為氮氣和少許硝酸鹽，同時完成高效脫氮和吸附載體的生物再生過程。

　　本發明城市污水脫氮裝置還具有如下的有益效果：

　　a：顯著提高了亞硝化-Anammox工藝對低氨氮城市污水的脫氮能力;

　　b：可在高效脫氮的同時直接實現吸附材料的生物再生和循環利用，有利于保證工藝的連續穩定運行;

　　c：采用一段式Canon的運行模式可大大降低脫氮的基建與運行成本，且易于操控;

　　d：該工藝的成功研發將避免傳統脫氮工藝反硝化過程對于污水中有機物的消耗，所節省的有機物資源可用于厭氧消化產甲烷，從而顯著降低污水處理的整體能耗。
