申請日2016.06.12

　　公開(公告)日2016.11.09

　　IPC分類號G01N33/00

　　摘要

　　用于滲濾液處理中浸入式PH計的安裝裝置，涉及滲濾液處理中用于測量硝化池液體氫離子濃度指數的安裝裝置的設計技術領域，包括固定塊、PVC安裝塊、PVC管、浸入式PH計;固定塊包括底板、一對垂直設置于底板上方的固定板，底板通過膨脹螺栓與地面固定，在一對固定板上分別對稱設置若干組第一連接孔;PVC安裝塊一端設有與第一連接孔對應的第二連接孔，另一端設有PVC管孔;在PVC管孔處的PVC安裝塊上設有豁口;PVC管穿置在PVC管孔內，且通過豁口處的固定旋鈕擰緊固定;浸入式PH計螺紋連接在PVC管的下端，浸入式PH計的連接線由PVC管的內孔向上穿出，在PVC管的頂端開口處設置密封塞。本實用新型測量準確、結構新穎，設計合理，成本低廉。

　　權利要求書

　　1.用于滲濾液處理中浸入式PH計的安裝裝置，其特征在于：包括固定塊、PVC安裝塊、PVC管、浸入式PH計;所述固定塊包括底板、一對垂直設置于底板上方的固定板，所述底板通過膨脹螺栓與地面固定，在所述一對固定板上分別對稱設置若干組第一連接孔;所述PVC安裝塊一端設有與第一連接孔對應的第二連接孔，另一端設有PVC管孔;在所述PVC管孔處的PVC安裝塊上設有豁口;所述PVC管穿置在PVC管孔內，且通過豁口處的固定旋鈕擰緊固定;所述浸入式PH計螺紋連接在PVC管的下端，所述浸入式PH計的連接線由PVC管的內孔向上穿出，在所述PVC管的頂端開口處設置密封塞。

　　說明書

　　用于滲濾液處理中浸入式PH計的安裝裝置

　　技術領域

　　本實用新型涉及滲濾液處理中用于測量硝化池液體氫離子濃度指數的安裝裝置的設計技術領域。

　　背景技術

　　在垃圾焚燒電廠的滲濾液處理中，使用生物菌來分解滲濾液中的物質，而生物菌需要使用硝化池來培養，在培養生物菌的過程中要嚴格控制硝化池中液體的PH值，因此需要使用浸入式PH計測量PH值(氫離子濃度指數)。浸入式PH計能將測的參數轉變成標準的電信號(如4~20mADC等)，以供給指示報警儀、記錄儀、 調節器等二次儀表進行測量、指示和過程調節。

　　由于待測液體在池子中，池子的四壁都較為光滑，并且不能直接為浸入式PH計的安裝提供可靠的支撐，因此需要固定安裝裝置將浸入式PH計放入待測液體中。

　　在北方地區天氣較為寒冷，培養生物菌的硝化池都會全部密封，所以只能在池子頂部開個圓孔安裝浸入式PH計，因此需要特定的固定安裝裝置安裝在池頂。

　　實用新型內容

　　本實用新型目的在于針對以上問題，提供一種安裝方便、使用合理的用于滲濾液處理中浸入式PH計的安裝裝置。

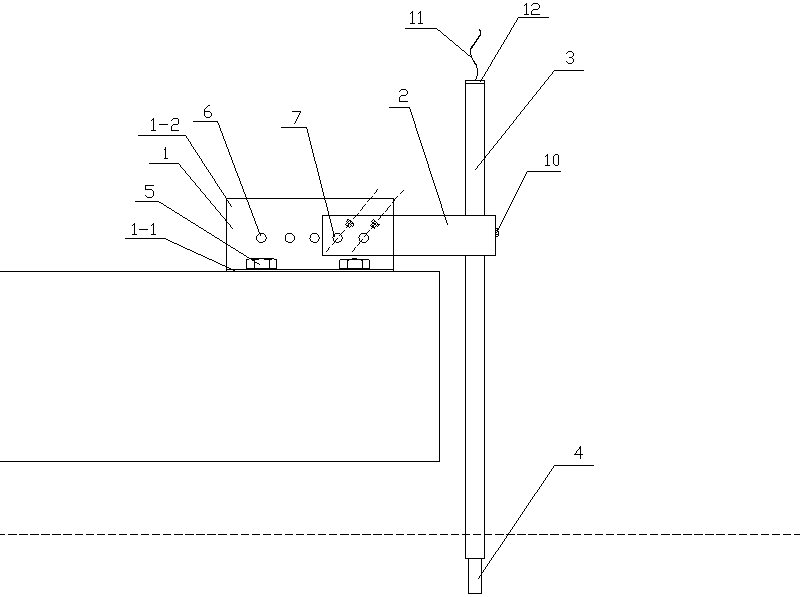

　　本實用新型包括固定塊、PVC安裝塊、PVC管、浸入式PH計;所述固定塊包括底板、一對垂直設置于底板上方的固定板，所述底板通過膨脹螺栓與地面固定，在所述一對固定板上分別對稱設置若干組第一連接孔;所述PVC安裝塊一端設有與第一連接孔對應的第二連接孔，另一端設有PVC管孔;在所述PVC管孔處的PVC安裝塊上設有豁口;所述PVC管穿置在PVC管孔內，且通過豁口處的固定旋鈕擰緊固定;所述浸入式PH計螺紋連接在PVC管的下端，所述浸入式PH計的連接線由PVC管的內孔向上穿出，在所述PVC管的頂端開口處設置密封塞。

　　本實用新型具有以下有益效果：1)能夠有效地將PH計固定在硝化池的液體中，測量出液體的PH值;2)能夠在液體流動時，有效地將PH計固定住，保持不隨液體流動而流走，減少測量值的誤差。3)能夠在遠離洞口一定距離的位置打膨脹螺栓，可防止打在洞口旁，造成洞口坍塌。4)能夠改變安裝塊的左右位置，從而改變浸入式PH計在池子中的左右位置。5)能夠改變PVC管的上下位置，從而改變浸入式PH計在池子中的深度。6)本發明能夠保護PH計的連接線不被腐蝕。本實用新型結構新穎，設計合理，成本低廉。
