申請日2016.06.12

　　公開(公告)日2016.11.16

　　IPC分類號C02F11/12; B01D21/02

　　摘要

　　本實用新型公開了一種可拆卸的水泥漿污泥沉降裝置，包括底板和與底板連接在一起的側板，側板包圍底板;側板的上沿向外彎折成90°，且側板的一側設有出水口，出水口設置于側板高度的1/3～2/3處;底板上平行設置有至少兩個溢流墻，相鄰兩個溢流墻之間設有折流墻;溢流墻、折流墻均連接相對的側板;溢流墻的高度低于側板的高度，溢流墻的高度由遠離出水口側向出水口側逐個降低;折流墻的下緣設置于溢流墻上緣的下側，折流墻的上緣設置于溢流墻上緣的上側。該可拆卸的水泥漿污泥沉降裝置利用多次沉降，有效解決了清洗池底部易于污堵的問題。

　　權利要求書

　　1.一種可拆卸的水泥漿污泥沉降裝置，包括底板和與所述底板連接在一起的側板，所述側板包圍底板;其特征在于：所述側板的上沿向外彎折成90°，且側板的一側設有出水口，所述出水口設置于所述側板高度的1/3～2/3處;所述底板上平行設置有至少兩個溢流墻，相鄰兩個溢流墻之間設有折流墻，所述溢流墻的高度由遠離出水口側向出水口側逐個降低;所述溢流墻、折流墻均連接相對的側板;所述溢流墻的高度低于所述側板的高度;所述折流墻的下緣設置于所述溢流墻上緣的下側，所述折流墻的上緣設置于所述溢流墻上緣的上側。

　　2.如權利要求1所述可拆卸的水泥漿污泥沉降裝置，其特征在于：所述溢流墻的高度為所述側板高度的1/2～4/5。

　　3.如權利要求1或2所述可拆卸的水泥漿污泥沉降裝置，其特征在于：所述折流墻下沿的高度處于所述側板高度的1/3～2/5處;所述折流墻上沿的高度處于所述側板高度的3/5～9/10處。

　　4.如權利要求1或2所述可拆卸的水泥漿污泥沉降裝置，其特征在于：所述底板為長方形或正方形，所述側板由依次連接的板I、板II、板III和板IV組成。

　　說明書

　　可拆卸的水泥漿污泥沉降裝置

　　技術領域

　　本實用新型涉及固井技術領域，具體涉及一種可拆卸的水泥漿污泥沉降裝置。

　　背景技術

　　水泥漿性能實驗結束后，實驗器具要在清洗池中進行清洗，目前雖然在清洗池底部安裝了一個沉降池用來沉降污水中的水泥顆粒，防止堵塞下水管道，但隨著水泥漿性能實驗的增多，實驗器具的清洗工作也越來越頻繁，加上安置在清洗池底部的沉降池較為笨重,而且不易拆洗，清洗很難徹底，因此,經常發生水泥漿堵死下水管道的問題。水泥漿一旦堵塞了下水管道，疏通起來十分困難，會浪費大量的時間和人力物力，給生產帶來許多不便。

　　發明內容

　　為了解決上述技術問題，本發明提供一種可拆卸的水泥漿污泥沉降裝置，其利用多次沉降，有效解決了清洗池底部易于污堵的問題。

　　為此，本實用新型的技術方案在于：

　　一種可拆卸的水泥漿污泥沉降裝置，包括底板和與所述底板連接在一起的側板，所述側板包圍底板;所述側板的上沿向外彎折成90°，且側板的一側設有出水口，所述出水口設置于所述側板高度的1/3～2/3處;所述底板上平行設置有至少兩個溢流墻，相鄰兩個溢流墻之間設有折流墻，所述溢流墻的高度由遠離出水口側向出水口側逐個降低;所述溢流墻、折流墻均連接相對的側板;所述溢流墻的高度低于所述側板的高度;所述折流墻的下緣設置于所述溢流墻上緣的下側，所述折流墻的上緣設置于所述溢流墻上緣的上側。

　　優選，所述溢流墻的高度為所述側板高度的1/2～4/5。

　　再優選，所述折流墻下沿的高度處于所述側板高度的1/3～2/5處;所述折流墻上沿的高度處于所述側板高度的3/5～9/10處。

　　所述底板為長方形或正方形，所述側板由依次連接的板I、板II、板III和板IV組成。

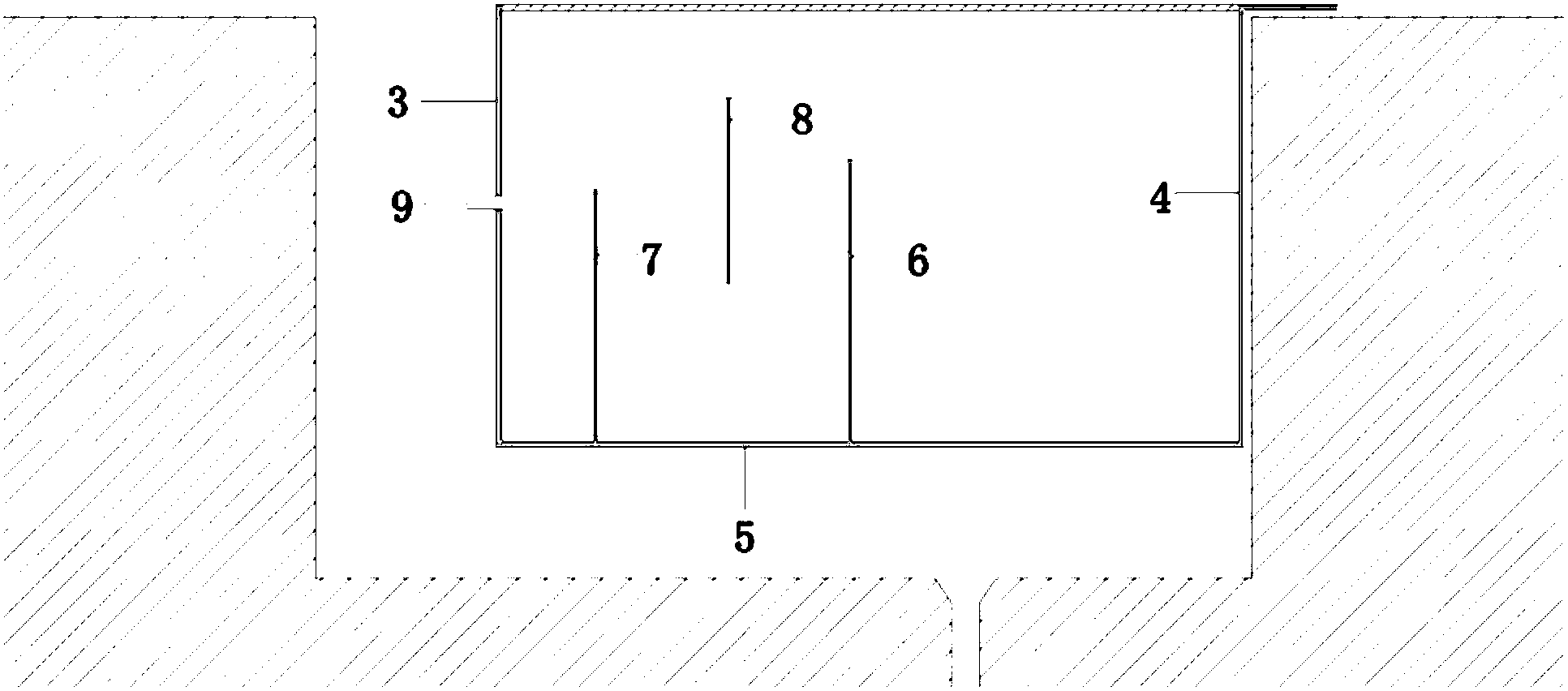

　　該可拆卸的水泥漿污泥沉降裝置的側板架在清洗池上側，出水口與清洗池的側壁有一定間距，且其底板與清洗池的底有一定間距，該裝置遠離出水口側的側板與清洗池側壁相切，入水口設置于遠離出水口側的溢流墻與側板之間，且在此空間內進行清洗，清洗水經過第一面溢流墻后，水流經折流墻分流從其上下兩側涌入出口側的溢流墻，水流呈由上自下、由下自上的波浪狀流動，使含有水泥的污水經多次沉降后經出水口流出進入清洗池后從清洗池的排水口流出。該裝置的使用使清洗完器具的污水經有效沉降后排出，有效避免水泥漿和水泥塊堵塞清洗池的排水管道，避免疏通管道帶來的時間和人力物力損失;且該裝置易于拆卸，操作方便。
