申請日2016.06.12

　　公開(公告)日2016.08.31

　　IPC分類號C02F9/10; C01D3/04

　　摘要

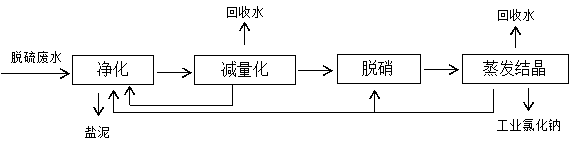

　　本發明涉及脫硫廢水近零排放處理系統及方法，脫硫廢水首先經過凈化單元，去除鈣、鎂、氧化硅等易結垢物質和COD等有機物，過濾分離得到鹽泥;得到的濾液進入減量化單元，減量化單元采用EDR或DTRO進一步濃縮，得到回收水回用，濃液一部分返回至凈化單元，一部分進入脫硝單元;脫硝單元反應產生的沉淀用微濾膜過濾，清液進入蒸發結晶單元，蒸發結晶分離得到工業級氯化鈉，冷凝水回用，外排少量結晶母液返回至凈化單元和脫硝單元。實現了將脫硫廢水中氯化鈉和其他無機鹽有效地分離并回收，同時得到的回收水完全滿足回用要求，回收率高。

　　權利要求書

　　1.一種脫硫廢水近零排放處理系統，其特征在于：包括依次設置的

　　凈化單元：去除脫硫廢水中鈣、鎂、氧化硅易結垢物質和COD類有機物;

　　減量化單元：進一步濃縮脫硫廢水至濃縮液，產生可回用的回收水，濃縮液一部分返回凈化單元，另一部分進入脫硝單元;

　　脫硝單元：沉淀廢水中的硫酸根，過濾分離，清液去蒸發結晶單元;

　　蒸發結晶單元：對濃縮清液蒸發結晶分離得到工業氯化鈉，冷凝液作為回收水回用，外排的少量母液返回至凈化單元和脫硝單元。

　　2.根據權利要求1所述的脫硫廢水近零排放處理系統，其特征在于：所述減量化單元是采用倒極電滲析EDR，或碟管式反滲透DTRO，或前述濃縮單元的組合。

　　3.根據權利要求1所述的脫硫廢水近零排放處理系統，其特征在于：所述蒸發結晶單元是采用外供蒸汽的結晶機構，或機械蒸汽壓縮的結晶機構，結晶器采用強制循環結晶器，或DTB結晶器。

　　4.一種脫硫廢水近零排放處理方法，其特征在于：包括如下工序，

　　凈化：去除脫硫廢水中鈣、鎂、氧化硅易結垢物質和COD類有機物;

　　減量化：進一步濃縮脫硫廢水至濃縮液，獲得TDS達到90000mg/L以上的濃縮液，濃縮液一部分返回凈化單元，另一部分進入脫硝單元，所得的回收水回用;

　　脫硝：沉淀廢水中的硫酸根，過濾分離，清液去蒸發結晶單元;

　　蒸發結晶：對濃縮液蒸發結晶分離得到工業氯化鈉，冷凝液作為回收水回用，外排的少量母液返回至凈化和脫硝工序。

　　5.根據權利要求4所述的脫硫廢水近零排放處理方法，其特征在于：凈化工序采用石灰+純堿，或燒堿+純堿，或石灰+煙道氣，或氯化鈣+純堿，或前述任意一種與活性炭的組合來去除脫硫廢水中的鈣、鎂及氧化硅易結垢物質，重金屬物質和COD類有機物，然后采用微濾膜過濾分離鹽泥和清液，清液進入下一步減量化工序。

　　6.根據權利要求4所述的脫硫廢水近零排放處理方法，其特征在于：減量化是經過碟管式反滲透DTRO，或倒極電滲析EDR，或前述濃縮單元的組合濃縮處理。

　　7.根據權利要求4所述的脫硫廢水近零排放處理方法，其特征在于：脫硝采用鈣法脫硝，氯化鈣與硫酸根反應生成石膏，并采用微濾膜進行過濾，清液去蒸發結晶工序。

　　8.根據權利要求4所述的脫硫廢水近零排放處理方法，其特征在于：蒸發結晶單元采用外供蒸汽的結晶方式，或機械蒸汽壓縮結晶方式，結晶器采用強制循環結晶器，或DTB結晶器。

　　說明書

　　一種脫硫廢水近零排放處理系統及方法

　　技術領域

　　本發明涉及脫硫廢水處理技術領域，具體涉及一種脫硫廢水近零排放的系統及方法。

　　背景技術

　　采用濕式石膏法脫硫產生的廢水含有大量的氯離子、硫酸根、鈣、鎂等離子，溶解性固體在10000～40000 mg/L之間。這類廢水如果不經過進一步處理而直接外排，將會對環境產生危害。

　　對脫硫廢水進一步回收處理，并在過程中對價值較高的氯化鈉進行分離回收，得到滿足工業等級的氯化鈉，不僅有助解決環境問題還獲得了經濟效益，對脫硫廢水近零排放的大規模應用起到重要作用，是本領域技術人員不斷努力的方向。

　　發明內容

　　本發明所要解決的技術問題是針對上述現有技術提供一種脫硫廢水近零排放處理系統及方法。

　　本發明解決上述問題所采用的技術方案為：一種脫硫廢水近零排放處理系統，包括依次設置的

　　凈化單元：去除脫硫廢水中鈣、鎂、氧化硅易結垢物質和COD類有機物;

　　減量化單元：進一步濃縮脫硫廢水至濃縮液，產生可回用的回收水，濃縮液一部分返回凈化單元，另一部分進入脫硝單元;

　　脫硝單元：沉淀廢水中的硫酸根，過濾分離，清液去蒸發結晶單元;

　　蒸發結晶單元：對濃縮清液蒸發結晶分離得到工業氯化鈉，冷凝液作為回收水回用，外排的少量母液返回至凈化單元和脫硝單元。

　　優選地，所述減量化單元是采用倒極電滲析EDR，或碟管式反滲透DTRO，或前述濃縮單元的組合。

　　優選地，所述蒸發結晶單元是采用外供蒸汽的結晶機構，或機械蒸汽壓縮的結晶機構，結晶器采用強制循環結晶器，或DTB結晶器。

　　基于上述系統的脫硫廢水近零排放處理方法，包括如下工序，

　　凈化：去除脫硫廢水中鈣、鎂、氧化硅易結垢物質和COD類有機物;

　　減量化：進一步濃縮脫硫廢水至濃縮液，獲得TDS達到90000mg/L以上的濃縮液，濃縮液一部分返回凈化單元，另一部分進入脫硝單元，所得的回收水回用;

　　脫硝：沉淀廢水中的硫酸根，過濾分離，清液去蒸發結晶單元;

　　蒸發結晶：對濃縮液蒸發結晶分離得到工業氯化鈉，冷凝液作為回收水回用，外排的少量母液返回至凈化和脫硝工序。

　　優選地，凈化工序采用石灰+純堿，或燒堿+純堿，或石灰+煙道氣，或氯化鈣+純堿，或前述任意一種與活性炭的組合來去除脫硫廢水中的鈣、鎂及氧化硅易結垢物質，重金屬物質和COD類有機物，然后采用微濾膜過濾分離鹽泥和清液，清液進入下一步減量化工序。

　　優選地，減量化是經過碟管式反滲透DTRO，或倒極電滲析EDR，或前述濃縮單元的組合濃縮處理。

　　優選地，脫硝采用鈣法脫硝，氯化鈣與硫酸根反應生成石膏，并采用微濾膜進行過濾，清液去蒸發結晶工序。

　　優選地，蒸發結晶單元采用外供蒸汽的結晶方式，或機械蒸汽壓縮結晶方式，結晶器采用強制循環結晶器，或DTB結晶器。

　　與現有技術相比，本發明的優點在于：把脫硫廢水中的氯化鈉和其他無機鹽有效地分離并回收，同時分離過程中得到的回收水完全滿足回用要求。在解決環境問題的同時取得經濟效益，降低脫硫廢水零排放處理的運行費用。
