申請日2016.06.12
公開(公告)日2016.11.09
IPC分類號G05D9/12; G01F23/22
摘要
本實用新型公開了一種發電廠污水收集池的控制裝置，包括電源模塊、測量模塊、信號傳輸模塊、驅動模塊和水泵;電源模塊給測量模塊和信號傳輸模塊供電;測量模塊為在污水池中布置導電節點，第一節點與電源模塊輸出的一極連接，剩余的節點通過信號傳輸模塊與電源模塊輸出的另一極連接;信號傳輸模塊根據污水淹沒過的節點數目輸出相應的液位信號到驅動模塊;驅動模塊與水泵連接，并根據液位信號驅動水泵工作，保證污水收集池中的污水不會溢出。本實用新型能夠自動檢測污水池內液位，并適時自動控制水泵工作進行排水作業，保證污水池內的污水不會溢出，而且成本低廉，可靠性高且實施簡單。
權利要求書
1.一種發電廠污水收集池的控制裝置，其特征在于包括電源模塊、測量模塊、信號傳輸模塊、驅動模塊和水泵;電源模塊的輸入端連接電網，并輸出電能給測量模塊和信號傳輸模塊供電;測量模塊為在污水池中布置N個導電節點，所述導電節點中的第一節點與電源模塊輸出的一極連接，剩余的第二~第N節點通過信號傳輸模塊與電源模塊輸出的另一極連接，其中N為大于2的自然數;污水收集池中的污水淹沒過第一節點和第二~第N節點中的任意M個節點并使得第一節點和第二~第N節點中的任意M個節點導通，M為大于2且小于N的自然數;信號傳輸模塊根據污水淹沒過的節點數目輸出相應的液位信號到驅動模塊;驅動模塊與水泵連接，并根據液位信號驅動水泵工作，保證污水收集池中的污水不會溢出。
2.根據權利要求1所述的發電廠污水收集池的控制裝置，其特征在于還包括高壓保護模塊;高壓保護模塊連接在電網和電源模塊之間，用于保護電源模塊。
3.根據權利要求1所述的發電廠污水收集池的控制裝置，其特征在于還包括低壓保護模塊;低壓保護模塊連接在電源模塊的輸出端與測量模塊、信號傳輸模塊之間，用于保護測量模塊和信號傳輸模塊。
4.根據權利要求1~3之一所述的發電廠污水收集池的控制裝置，其特征在于所述的導電節點為不銹鋼管，且用絕緣膠木板隔絕不銹鋼管，使不銹鋼管之間的連接導通僅能通過污水淹沒而連接導通。
5.根據權利要求1~3之一所述的發電廠污水收集池的控制裝置，其特征在于所述的信號傳輸模塊包括N-1個信號繼電器和控制器;第二~第N節點各自分別通過N-1個信號繼電器的線圈與電源輸出端連接;N-1個信號繼電器的觸點連接在電源輸出端與控制器的I/O引腳之間;控制器根據N-1個信號繼電器的觸點狀態判斷污水池的液位信息，并輸出驅動信號。
6.根據權利要求1~3之一所述的發電廠污水收集池的控制裝置，其特征在于所述的驅動模塊包括中間繼電器和啟動接觸器;中間繼電器的線圈連接在控制器的I/O引腳與地之間，中間繼電器的活動觸點與啟動接觸器的線圈串接在電源線之間，啟動接觸器的活動觸點連接在水泵的電源線上;控制器發出的驅動信號通過中間繼電器控制啟動接觸器線圈的上電和斷電，從而控制水泵電源線的連通與斷開，達到控制水泵啟停的目的。
7.根據權利要求1~3之一所述的發電廠污水收集池的控制裝置，其特征在于所述的驅動模塊和水泵各有兩組。
8.根據權利要求1~3之一所述的發電廠污水收集池的控制裝置，其特征在于所述的N個導電節點為4個導電節點。
9.根據權利要求1~3之一所述的發電廠污水收集池的控制裝置，其特征在于所述的電源模塊為AC220V/DC36V整流模塊。
說明書
發電廠污水收集池的控制裝置
技術領域
本實用新型具體涉及一種發電廠污水收集池的控制裝置。
背景技術
隨著我國經濟技術的發展和人們生活水平的提高，人們對優美環境的要求越來越急切，人們的環保意識也提升到了一個新的高度。因此，生產企業對于工業廢水的管理也必須達到一個新的高度，以保證經濟和環境的協同發展和可持續發展。
目前，發電廠的渣、灰污水收集坑的液位自動均采用浮球液位和超聲波液位來控制繼電器，實現排污泵的自啟停，但超聲波液位變送器成本高，進口產品的價格在萬元以上，國產超聲波價格也在六千左右，且現場工作環境惡劣，電氣產品受潮、積灰，造成死機、損壞，在投運中故障率高。浮球液位價格較低，一個坑要加三個，價格在千元左右。但是因?yàn)槭占氐奈鬯泻�、渣量大，污水粘性較大，容易把浮球埋住造成控制裝置失靈，致使污水溢出和損壞排污泵。
實用新型內容
本實用新型的目的在于提供一種成本低廉、可靠性高而且實施簡單的發電廠污水收集池的控制裝置。
本實用新型提供的這種發電廠污水收集池的控制裝置，包括電源模塊、測量模塊、信號傳輸模塊、驅動模塊和水泵;電源模塊的輸入端連接電網，并輸出電能給測量模塊和信號傳輸模塊供電;測量模塊為在污水池中布置N個導電節點，所述導電節點中的第一節點與電源模塊輸出的一極連接，剩余的第二~第N節點通過信號傳輸模塊與電源模塊輸出的另一極連接，其中N為大于2的自然數;污水收集池中的污水淹沒過第一節點和第二~第N節點中的任意M個節點并使得第一節點和第二~第N節點中的任意M個節點導通，M為大于2且小于N的自然數;信號傳輸模塊根據污水淹沒過的節點數目輸出相應的液位信號到驅動模塊;驅動模塊與水泵連接，并根據液位信號驅動水泵工作，保證污水收集池中的污水不會溢出。
所述的發電廠污水收集池的控制裝置還包括高壓保護模塊;高壓保護模塊連接在電網和電源模塊之間，用于保護電源模塊。
所述的發電廠污水收集池的控制裝置還包括低壓保護模塊;低壓保護模塊連接在電源模塊的輸出端與測量模塊、信號傳輸模塊之間，用于保護測量模塊和信號傳輸模塊。
所述的導電節點為不銹鋼管，且用絕緣膠木板隔絕不銹鋼管，使不銹鋼管之間的連接導通僅能通過污水淹沒而連接導通。

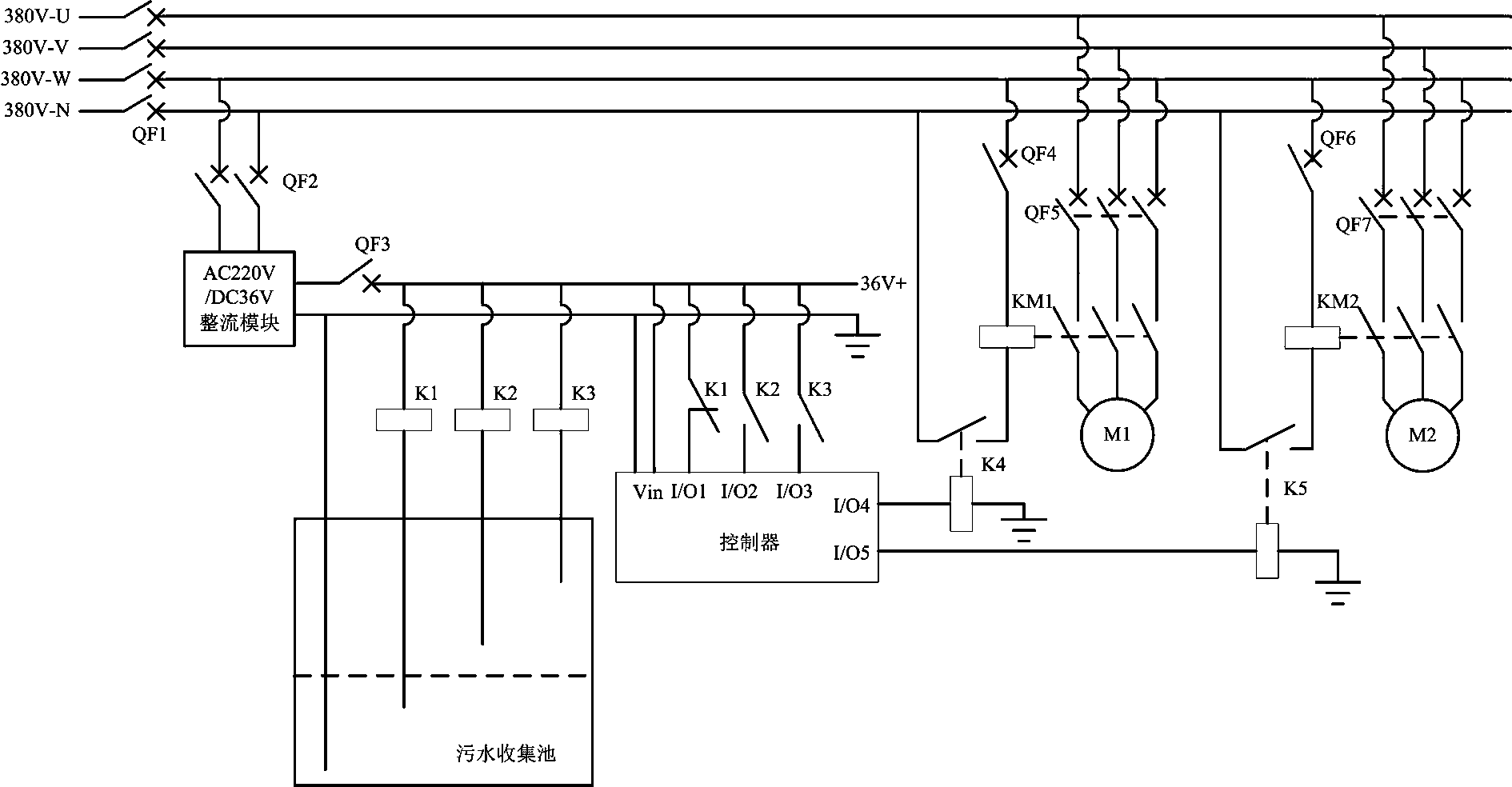

所述的信號傳輸模塊包括N-1個信號繼電器和控制器;第二~第N節點各自分別通過N-1個信號繼電器的線圈與電源輸出端連接;N-1個信號繼電器的觸點連接在電源輸出端與控制器的I/O引腳之間;控制器根據N-1個信號繼電器的觸點狀態判斷污水池的液位信息，并輸出驅動信號。
所述的驅動模塊包括中間繼電器和啟動接觸器;中間繼電器的線圈連接在控制器的I/O引腳與地之間，中間繼電器的活動觸點與啟動接觸器的線圈串接在電源線之間，啟動接觸器的活動觸點連接在水泵的電源線上;控制器發出的驅動信號通過中間繼電器控制啟動接觸器線圈的上電和斷電，從而控制水泵電源線的連通與斷開，達到控制水泵啟停的目的。
所述的驅動模塊和水泵共有兩套。
所述的N個導電節點為4個導電節點。
所述的電源模塊為AC220V/DC36V整流模塊。
本實用新型提供的這種發電廠污水收集池的控制裝置，將不銹鋼管作為導電節點設置在污水收集池內，讓不銹鋼管連接簡單可靠的繼電器電路，通過污水池內污水的淹沒使得導電節點之間相互連通從而該表繼電器電路的通斷狀態，并采用繼電器電路的通斷狀態反應污水池內的液位信息，最終通過驅動模塊控制水泵根據污水池內的液位信息啟動或停止，保證污水池內的污水不會溢出;因此，本實用新型能夠自動檢測污水池內液位，并適時自動控制水泵工作進行排水作業，成本低廉，可靠性高且實施簡單。
