申請日2016.06.12

　　公開(公告)日2016.12.07

　　IPC分類號C02F1/52

　　摘要

　　本實用新型公開了一種污水攪拌沉降凈化裝置，所述支撐梁的上方設有電動機，所述電動機上設有轉軸，所述轉軸上設有攪拌桿，所述攪拌桿上設有攪拌塊，所述支撐板22的上方設有液壓缸6，所述液壓缸6通過活塞桿5連接上方的支撐梁4，所述攪拌箱本體左側內壁上設有加熱元件，所述攪拌箱本體左側中部設有蓄電池，所述攪拌箱本體的右側設有藥劑箱，所述藥劑箱上設有送藥管，所述送藥管上設有出藥孔，所述攪拌箱本體內設有過濾層，本裝置，通過送藥管上的出藥孔把藥物均勻的噴灑在攪拌箱本體內，電動機在液壓缸的作用下帶動轉軸上的攪拌桿和攪拌塊進行上下快速攪拌，可實現污水的快速沉降凈化，而且還不會造成對環境以及人體的傷害。

　　權利要求書

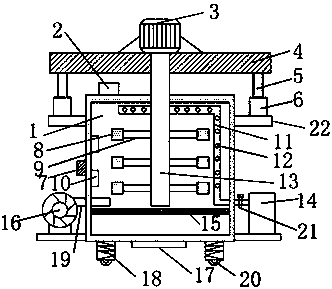

　　1.一種污水攪拌沉降凈化裝置，包括攪拌箱本體(1)和支撐梁(4)，其特征在于：所述支撐梁(4)的上方設有電動機(3)，所述電動機(3)上設有轉軸(13)，所述轉軸(13)貫穿支撐梁(4)，且轉軸(13)延伸至支撐梁(4)下方的攪拌箱本體(1)內，所述轉軸(13)上設有攪拌桿(9)，所述攪拌桿(9)上設有攪拌塊(8)，所述攪拌箱本體(1)的左右兩側上方均設有支撐板(22),所述支撐板(22)的上方設有液壓缸(6)，所述液壓缸(6)通過活塞桿(5)連接上方的支撐梁(4)，所述攪拌箱本體(1)的上方左側設有污水進口(2)，所述攪拌箱本體(1)左側內壁上設有加熱元件(10)，所述攪拌箱本體(1)左側中部設有蓄電池(7)，且蓄電池(7)與加熱元件(10)電性連接，所述攪拌箱本體(1)的左側下方設有鼓風機(16)，所述鼓風機(16)上設有送風管(19)，且送風管延伸至攪拌箱本體(1)內，所述攪拌箱本體(1)的右側設有藥劑箱(14)，所述藥劑箱(14)上設有送藥管(11)，且送藥管(11)延伸至攪拌箱本體(1)的上方，所述送藥管(11)上設有出藥孔(12)，所述攪拌箱本體(1)內設有過濾層(15)，且過濾層(15)在轉軸(13)的下方，所述攪拌箱本體(1)下方設有出水口(17)，所述攪拌箱本體(1)的底部左右兩側均設有彈簧柱(18)，所述彈簧柱(18)的下方設有滾輪(20)。

　　2.根據權利要求1所述的一種污水攪拌沉降凈化裝置，其特征在于：所述攪拌箱本體(1)的內壁設有保溫層。

　　3.根據權利要求1所述的一種污水攪拌沉降凈化裝置，其特征在于：所述藥劑箱(14)和送藥管(11)之間設有閥門(21)。

　　說明書

　　一種污水攪拌沉降凈化裝置

　　技術領域

　　本實用新型涉及環保技術領域，具體為一種污水攪拌沉降凈化裝置。

　　背景技術

　　污水，通常指受一定污染的、來自生活和生產的排出水。污水主要有生活污水，工業廢水和初期雨水。污水的主要污染物有病原體污染物，耗氧污染物，植物營養物，有毒污染物等。

　　根據污水來源的觀點，污水可以定義為從住宅、機關、商業或者工業區排放的與地下水。地表水、暴風雪等混合的攜帶有廢物的液體或者水。污水由許多類別，相應地減少污水對環境的影響也有許多技術和工藝。按照污水來源，污水可以分為這四類。第一類：工業廢水 來自制造采礦和工業生產活動的污水，包括來自與工業或者商業儲藏、加工的徑流活滲瀝液，以及其它不是生活污水的廢水。第二類：生活污水 來自住宅、寫字樓、機關或相類似的污水;衛生污水;下水道污水，包括下水道系統中生活污水中混合的工業廢水。第三類：商業污水 來自商業設施而且某些成分超過生活污水的無毒、無害的污水。如餐飲污水。洗衣房污水、動物飼養污水，發廊產生的污水等。第四類：表面徑流 來自雨水、雪水、高速公路下水，來自城市和工業地區的水等，表面徑流沒有滲進土壤，沿街道和陸地進入地下水。

　　在工業上，污水基本是每天都要產生的，現在我國很多企業都是將污水直接排放，而且很多污水中含有重金屬離子，這樣直接排放不僅造成了水資源的浪費，對環境的破壞以及對人體的傷害，同時其中的重金屬離子沒有得到很好的回收利用，如果僅僅將污水排放入靜態沉降罐內，靠著物質自身的重量進行沉降的話，不僅效果差，而且某些金屬離子無法沉降，這樣沉降后的污水依然不能使用。

　　實用新型內容

　　本實用新型的目的在于提供一種污水攪拌沉降凈化裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種污水攪拌沉降凈化裝置，包括攪拌箱本體和支撐梁，所述支撐梁的上方設有電動機，所述電動機上設有轉軸，所述轉軸貫穿支撐梁，且轉軸延伸至支撐梁下方的攪拌箱本體內，所述轉軸上設有攪拌桿，所述攪拌桿上設有攪拌塊，所述攪拌箱本體的左右兩側上方均設有支撐板,所述支撐板的上方設有液壓缸，所述液壓缸通過活塞桿連接上方的支撐梁，所述攪拌箱本體的上方左側設有污水進口，所述攪拌箱本體左側內壁上設有加熱元件，所述攪拌箱本體左側中部設有蓄電池，且蓄電池與加熱元件電性連接，所述攪拌箱本體的左側下方設有鼓風機，所述鼓風機上設有送風管，且送風管延伸至攪拌箱本體內，所述攪拌箱本體的右側設有藥劑箱，所述藥劑箱上設有送藥管，且送藥管延伸至攪拌箱本體的上方，所述送藥管上設有出藥孔，所述攪拌箱本體內設有過濾層，且過濾層在轉軸的下方，所述攪拌箱本體下方設有出水口，所述攪拌箱本體的底部左右兩側均設有彈簧柱，所述彈簧柱的下方設有滾輪。

　　優選的，所述攪拌箱本體的內壁設有保溫層。

　　優選的，所述藥劑箱和送藥管之間設有閥門。

　　與現有技術相比，本實用新型的有益效果是：本污水攪拌沉降凈化裝置， 污水進入攪拌箱本體后，通過送藥管上的出藥孔把藥物均勻的噴灑在攪拌箱本體內，電動機在液壓缸的作用下帶動轉軸上的攪拌桿和攪拌塊進行上下快速攪拌，可實現污水的快速沉降凈化，其中加熱元件的設置可以加快攪拌速度，彈簧柱的設置可以減少攪拌時的振動。本實用新型結構簡單，設計合理，能夠?qū)崿F(xiàn)將污水進行動態加藥強制沉降，這樣可以將污水進行重新利用，而且還不會造成對環境以及人體的傷害。
