申請日2016.05.31

　　公開(公告)日2016.08.03

　　IPC分類號C02F11/14; C02F11/00; C02F11/12

　　摘要

　　一種濃縮污泥脫水系統及其濃縮污泥處理方法，由二次濃縮釜(1)、管式反應器(3)、濃縮器(4)、轉化調理釜(5)、穩定化調理釜(6)、改性調理釜(7)、隔膜式壓濾機(8)、干泥輸送器(9)和干泥庫房(10)，以及第一尾氣處理系統(g1);第二尾氣處理系統(g2);第三尾氣處理系統(g3);第四尾氣處理系統(g4)，組合在一起完成絮凝濃縮反應、轉化調理反應、穩定化調理反應、改性調理反應等反應，實現了對污泥的處理在常溫低壓條件下進行，且脫水效果較好。

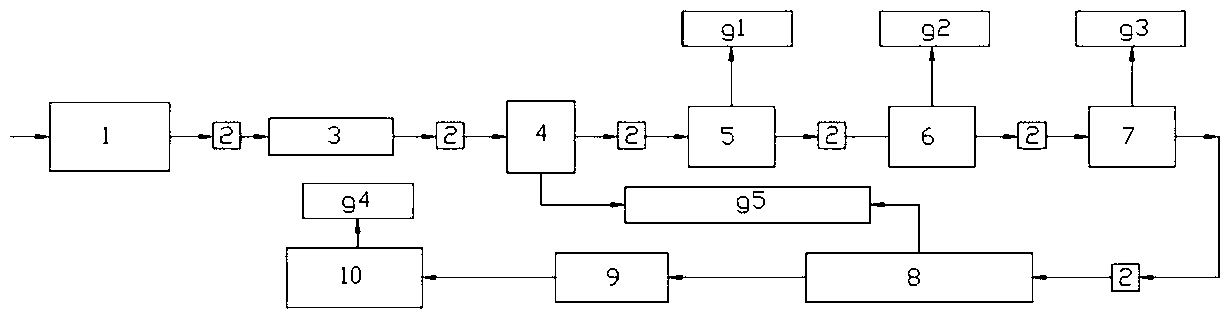

　　摘要附圖



　　權利要求書

　　1.一種濃縮污泥脫水系統，包括二次濃縮釜(1)、管式反應器(3)、濃縮器(4)、轉化調理釜(5)、穩定化調理釜(6)、改性調理釜(7)、隔膜式壓濾機(8)、干泥輸送器(9)和干泥庫房(10)，以及用于輸送污泥的泵(2)，其特征在于：

　　所述二次濃縮釜(1)與管式反應器(3)連通、管式反應器(3)與濃縮器(4)連通、濃縮器(4)與轉化調理釜(5)連通、轉化調理釜(5)與穩定化調理釜(6)連通、穩定化調理釜(6)與改性調理釜(7)連通，改性調理釜(7)與隔膜式壓濾機(8)連通;

　　二次濃縮釜(1)與管式反應器(3)、管式反應器(3)與濃縮器(4)、濃縮器(4)與轉化調理釜(5)、轉化調理釜(5)與穩定化調理釜(6)、穩定化調理釜(6)與改性調理釜(7)、改性調理釜(7)與隔膜式壓濾機(8)連通的管路上安裝有輸送的泵(2);

　　隔膜式壓濾機(8)下方固定安裝有干泥輸送器(9)，干泥輸送器(9)與干泥庫房(10)連通;濃縮器(4)與污水預處理系統(g5)連通，隔膜式壓濾機(8)與污水預處理系統(g5)連通;

　　轉化調理釜(5)的上部連通有第一尾氣處理系統(g1);穩定化調理釜(6)的上部連通有第二尾氣處理系統(g2);改性調理釜(7)的上部連通有第三尾氣處理系統(g3);干泥庫房(10)的上部連通有第四尾氣處理系統(g4)。

　　2.根據權利要求1所述的濃縮污泥脫水系統，其特征在于：所述二次濃縮釜(1)的內徑為500mm～3000mm，高度為800mm～5000mm。

　　3.根據權利要求1所述的濃縮污泥脫水系統，其特征在于：所述管式反應器(3)的包括管體(31)，管體(31)的內徑為300mm～600mm，管體(31)的管長為5m～15m，管體(31)的內側壁上設有紊流板(32)，管體(31)的上部設有藥劑口(33)，管體(31)的兩端固定安裝有法蘭(34)。

　　4.根據權利要求1所述的濃縮污泥脫水系統，其特征在于：所述轉化調理釜(5)包括轉化調理釜體(51)，調理釜體(51)上部設有轉化調理藥劑入口(52)，調理釜體(51)內徑為500mm～3500mm，調理釜體(51)的高度為800mm～5000mm。

　　5.根據權利要求1所述的濃縮污泥脫水系統，其特征在于：所述穩定化調理釜(6)包括穩定化調理釜體(61)，穩定化調理釜體(61)上部設有穩定化調理藥劑入口(62)，穩定化調理釜體(61)內徑為500mm～3500mm，高度為800mm～5000mm。

　　6.根據權利要求1所述的濃縮污泥脫水系統，其特征在于：所述改性調理釜(7)包括改性調理釜體(71)以及固定在改性調理釜體(71)上部設有改性調理藥劑入口(72)，改性調理釜體(71)的內徑為500mm～3500mm，高度為800mm～5000mm。

　　7.根據權利要求1所述的濃縮污泥脫水系統，其特征在于：所述隔膜式壓濾機(8)為程控廂式液壓頂緊自動拉板隔膜壓濾機。

　　8.根據權利要求1所述的濃縮污泥脫水系統，其特征在于：所述干泥輸送器(9)為帶寬為500mm～800mm的皮帶輸送機。

　　9.根據權利要求1所述的濃縮污泥脫水系統，其特征在于：所述尾氣處理系統(g)由酸吸收塔、堿吸收塔、氧化劑吸收塔(D)、水吸收塔以及循環泵和風機組成。

　　10.根據上述任一權利要求所述濃縮污泥脫水系統的濃縮污泥處理方法，其特征在于：

　　步驟一：將濃縮污泥經泵(2)輸送到二次濃縮釜(1)，并投加濃縮藥劑A使污泥進行絮凝濃縮反應;

　　步驟二：濃縮后污泥用泵(2)輸送到管式反應器(3)并加入濃縮藥劑B，混合絮凝反應后得到絮凝的濃縮泥;

　　步驟三：絮凝的濃縮泥送入濃縮器(4)進行濃縮脫水，得到的含水率92.0～90.0%的濃縮脫水污泥輸送至轉化調理釜(5)，并加入轉化調理藥劑進行轉化調理反應;

　　步驟四：轉化調理后的污泥用泵(2)輸送至穩定化調理釜(6)，并投加穩定化調理藥劑進行穩定化調理反應;

　　步驟五：穩定化調理后的污泥用泵(2)輸送到改性調理釜(7)，投加改性調理藥劑，改善污泥脫水性能，之后用離心泵或螺桿泵將污泥輸送至隔膜式壓濾機(8)壓濾脫水，得到含水率為46-40%的脫水干泥;

　　步驟六：最后通過干泥輸送器(9)將脫水干泥輸送到干泥庫房(10)。

　　說明書

　　一種濃縮污泥脫水系統及其濃縮污泥處理方法

　　技術領域

　　本發明涉及污泥處理技術領域，具體涉及一種濃縮污泥脫水系統及其濃縮污泥處理方法，用于污泥凈化處理中。

　　背景技術

　　濃縮污泥一般是指污水處理廠含水率99.6%-96.0%的剩余污泥經過重力濃縮、加壓濃縮、離心濃縮、氣浮濃縮和隔膜濃縮。污泥經濃縮后，含水率一般為98.0-95.0%，水的存在形式包括：間隙水、毛細水、顆粒表面吸附水和內部結合水。濃縮污泥含水率較高，體積仍然很大，為了綜合利用和進一步處置，必須對濃縮污泥進行脫水處理。目前濃縮污泥脫水處理的主要方法有熱干化與冷態脫水兩類技術。

　　熱干化是用熱能將污泥水分蒸發的處理工藝，熱干化在污泥減量化、穩定化與資源化方面存在一定的優點，是一種國際上的較普遍的污泥處理技術，但熱干化項目投資大、能耗高、設備復雜、連續穩定運行困難。

　　冷態脫水主要有堿性脫水和深度脫水等方法。堿性脫水是采用氯化鐵(或硫酸鐵、聚合硫酸鐵)加入石灰、水泥窯灰或飛灰等堿性物質進行調質，利用強堿性殺滅微生物、降低惡臭和鈍化重金屬，然后在較高壓力條件下壓榨脫水。堿性脫水由于外加的固體物質較多，雖然干泥的含固率有所提高，但污泥減量效果不明顯。深度脫水技術是通過加入污泥調理藥劑，改變污泥中水分存在形式，將污泥中的水分以液態形式分離的一種新型污泥脫水減量技術。

　　本發明可在常溫低壓條件下將污泥中水分進一步分離，干泥的含水率可降低至45%以下，污泥的減量比達到3:1，且具有投資小、建設期短、運行成本低、可避免二次污染等優點。

　　以上專利申請由于它們的實用新型目的以及所要解決的技術問題均不同，為此導致它們的技術方案包括結構和方法的不同，它們也不能簡單地組合用以本專利申請，否則會導致結構設計更復雜，或者不能實施，等等。

　　鑒于此，如何設計出一種濃縮污泥脫水系統及其濃縮污泥處理方法，克服上述現有技術中所存在的缺陷，是本領域技術人員亟待解決的技術問題。

　　發明內容

　　本申請的目的在于克服現有技術中存在的技術問題，而提供濃縮污泥脫水系統及其濃縮污泥處理方法。

　　本申請的目的是通過如下技術方案來完成的，一種濃縮污泥脫水系統，包括二次濃縮釜、管式反應器、濃縮器、轉化調理釜、穩定化調理釜、改性調理釜、隔膜式壓濾機、干泥輸送器和干泥庫房，以及用于輸送污泥的泵，在于

　　所述二次濃縮釜與管式反應器連通、管式反應器與濃縮器連通、濃縮器與轉化調理釜連通、轉化調理釜與穩定化調理釜連通、穩定化調理釜與改性調理釜連通，改性調理釜與隔膜式壓濾機連通;二次濃縮釜與管式反應器、管式反應器與濃縮器、濃縮器與轉化調理釜、轉化調理釜與穩定化調理釜、穩定化調理釜與改性調理釜、改性調理釜與隔膜式壓濾機連通的管路上安裝有輸送的泵;

　　隔膜式壓濾機下方固定安裝有干泥輸送器，干泥輸送器與干泥庫房連通;濃縮器與污水預處理系統連通，隔膜式壓濾機與污水預處理系統連通;

　　轉化調理釜的上部連通有第一尾氣處理系統;穩定化調理釜的上部連通有第二尾氣處理系統;改性調理釜的上部連通有第三尾氣處理系統;干泥庫房的上部連通有第四尾氣處理系統。

　　所述二次濃縮釜的內徑為500mm～3000mm，高度為800mm～5000mm。

　　所述管式反應器的包括管體，管體的內徑為300mm～600mm，管體的管長為5m～15m，管體的內側壁上設有紊流板，管體的上部設有藥劑口，管體的兩端固定安裝有法蘭。

　　所述轉化調理釜包括轉化調理釜體，調理釜體上部設有轉化調理藥劑入口，調理釜體內徑為500mm～3500mm，調理釜體的高度為800mm～5000mm。

　　所述穩定化調理釜包括穩定化調理釜體，穩定化調理釜體上部設有穩定化調理藥劑入口，穩定化調理釜體內徑為500mm～3500mm，高度為800mm～5000mm。

　　所述改性調理釜包括改性調理釜體以及固定在改性調理釜體上部設有改性調理藥劑入口，改性調理釜體的內徑為500mm～3500mm，高度為800mm～5000mm。

　　所述隔膜式壓濾機為程控廂式液壓頂緊自動拉板隔膜壓濾機。

　　所述干泥輸送器為帶寬為500mm～800mm的皮帶輸送機。

　　所述尾氣處理系統由酸吸收塔、堿吸收塔、氧化劑吸收塔、水吸收塔以及循環泵和風機組成。

　　其中，濃縮污泥脫水系統的濃縮污泥處理方法，在于：

　　步驟一：將濃縮污泥經泵輸送到二次濃縮釜，并投加濃縮藥劑A使污泥進行絮凝濃縮反應;

　　步驟二：濃縮后污泥用泵輸送到管式反應器并加入濃縮藥劑B，混合絮凝反應后得到絮凝的濃縮泥;

　　步驟三：絮凝的濃縮泥送入濃縮器進行濃縮脫水，得到的含水率92.0～90.0%的濃縮脫水污泥輸送至轉化調理釜，并加入轉化調理藥劑進行轉化調理反應;

　　步驟四：轉化調理后的污泥用泵輸送至穩定化調理釜，并投加穩定化調理藥劑進行穩定化調理反應;

　　步驟五：穩定化調理后的污泥用泵輸送到改性調理釜，投加改性調理藥劑，改善污泥脫水性能，之后用離心泵或螺桿泵將污泥輸送至隔膜式壓濾機壓濾脫水，得到含水率為46-40%的脫水干泥;

　　步驟六：最后通過干泥輸送器將脫水干泥輸送到干泥庫房。

　　本申請與現有技術相比，至少具有以下明顯優點和效果：

　　1、投資省、能耗低、運行成本低;

　　2、濃縮污泥經處理后得到的干泥含水率為45%左右;

　　3、處理后的污泥可用于制磚、生產水泥、焚燒或填埋處置;

　　4、實現了在常溫低壓條件下對濃縮污泥的脫水，且脫水效果好;

　　5、實現了污泥的無害化和資源化。
