申請日2016.06.12

　　公開(公告)日2016.12.28

　　IPC分類號C02F3/28

　　摘要

　　本實用新型公開一種用于污水處理的三相分離器，包括呈傘狀的集氣罩，集氣罩下表面同軸連接有呈筒狀的沉淀室，沉淀室內壁與集氣罩之間形成有沉淀空間，沉淀室外壁與集氣罩之間形成有集氣空間，沉淀空間靠近上端與排水管連通，集氣空間與設置于集氣罩上表面的排氣室連通;沉淀室下端通過多個固定柱與反射板連接，相鄰兩個固定柱之間形成有與沉淀空間連通的進水口。本實用新型一方面設置一傘狀集氣罩，傘狀集氣罩與沉淀室外壁之間形成集氣空間，該集氣空間集氣面大、集氣效率高，另一方面將沉淀室設置呈筒狀且設置排水管排水，其有利于降低沉淀室內壁的表面負荷，提高固液分離效果，而采用排水管排水有利于排出沉淀空間上端的濁度較低的上清液。

　　權利要求書

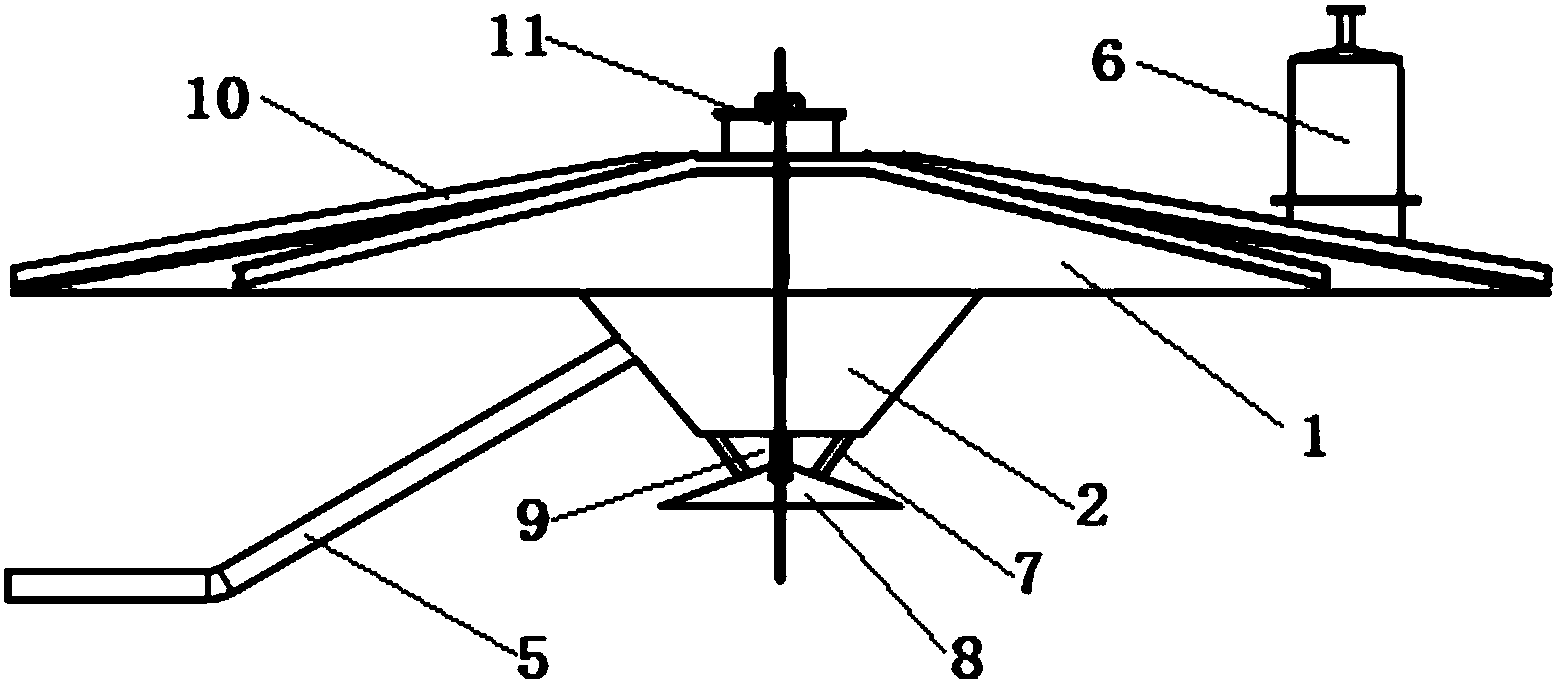

　　1.一種用于污水處理的三相分離器，其特征在于，包括呈傘狀的集氣罩，所述集氣罩下表面同軸連接有一呈筒狀且內徑由上至下逐漸縮小的沉淀室，所述沉淀室內壁與所述集氣罩之間形成有一沉淀空間，所述沉淀室外壁與所述集氣罩之間形成有一集氣空間，所述沉淀空間靠近上端與一排水管連通，所述集氣空間與一設于所述集氣罩上表面的排氣室連通;所述沉淀室下端通過多個固定柱與一反射板連接，相鄰兩個所述固定柱之間形成有與所述沉淀空間連通的進水口。

　　2.根據權利要求1所述的三相分離器，其特征在于，多個所述固定柱沿所述沉淀室周向均勻布置。

　　3.根據權利要求2所述的三相分離器，其特征在于，所述反射板呈錐形且與所述沉淀室同軸設置，多個所述固定柱配合連接于所述反射板的錐面上。

　　4.根據權利要求2或3所述的三相分離器，其特征在于，所述固定柱為三個。

　　5.根據權利要求1～3任一所述的三相分離器，其特征在于，所述集氣罩上表面設置有多個支撐桿，多個所述支撐桿沿所述集氣罩頂端呈放射線均勻布置。

　　6.根據權利要求3所述的三相分離器，其特征在于，所述反射板的錐面與水平面的夾角為15～45°。

　　7.根據權利要求1～3任一所述的三相分離器，其特征在于，所述沉淀室內壁形成一錐形沉降面，所述沉降面與水平面之間的夾角為30～60°。

　　8.根據權利要求1～3任一所述的三相分離器，其特征在于，所述集氣罩頂部還同軸設置有一檢修孔。

　　說明書

　　用于污水處理的三相分離器

　　技術領域

　　本實用新型涉及污水三相分離技術，尤其是涉及一種用于污水處理的三相分離器。

　　背景技術

　　三相分離器是污水厭氧處理的重要部件，三相分離器同時具有兩個功能：一個是將反應室產生的沼氣與固液物分離并收集分離后的沼氣，另一個是使分離器內的懸浮物有效沉降從而將水與污泥分離。傳統的三相分離器的工作過程為：將反應器內含有大量氣泡的三相混合流上升至分離器底部，當三相混合流碰到反射板，氣體折流而上，與固、液相分離，集中到氣室排放，固液混合液進入分離器，在沉淀區分離，澄清液通過溢流堰排出，失去氣泡攪動作用的污泥發生絮凝、沉降和濃縮，然后沿斜壁下滑，通過污泥回流口返回反應區。

　　隨著三相分離技術的不斷發展，三相分離器也不斷得到了完善，但是依然存在沼氣集氣效率低、固液分離效果差、排水濁度高的問題。

　　實用新型內容

　　本實用新型的目的在于克服上述技術不足，提出一種用于污水處理的三相分離器，解決現有技術中三相分離器分離時沼氣集氣效率低、固液分離效果差、排水濁度高的技術問題。

　　為達到上述技術目的，本實用新型的技術方案提供一種用于污水處理的三相分離器，包括呈傘狀的集氣罩，所述集氣罩下表面同軸連接有一呈筒狀且內徑由上至下逐漸縮小的沉淀室，所述沉淀室內壁與所述集氣罩之間形成有一沉淀空間，所述沉淀室外壁與所述集氣罩之間形成有一集氣空間，所述沉淀空間靠近上端與一排水管連通，所述集氣空間與一設于所述集氣罩上表面的排氣室連通;所述沉淀室下端通過多個固定柱與一反射板連接，相鄰兩個所述固定柱之間形成有與所述沉淀空間連通的進水口。

　　優選的，多個所述固定柱沿所述沉淀室周向均勻布置。

　　優選的，所述反射板呈錐形且與所述沉淀室同軸設置，多個所述固定柱配合連接于所述反射板的錐面上。

　　優選的，所述固定柱為三個。

　　優選的，所述集氣罩上表面設置有多個支撐桿，多個所述支撐桿沿所述集氣罩頂端呈放射線均勻布置。

　　優選的，所述反射板的錐面與水平面的夾角為15～45°。

　　優選的，所述沉淀室內壁形成一錐形沉降面，所述沉降面與水平面之間的夾角為30～60°。

　　優選的，所述集氣罩頂部還同軸設置有一檢修孔。

　　與現有技術相比，本實用新型一方面設置一傘狀集氣罩，傘狀集氣罩與沉淀室外壁之間形成集氣空間，該集氣空間集氣面大、集氣效率高，另一方面將沉淀室設置呈筒狀且設置排水管排水，其有利于降低沉淀室內壁的表面負荷，提高固液分離效果，而采用排水管排水有利于排出沉淀空間上端的濁度較低的上清液。
