申請日2016.06.12

　　公開(公告)日2016.12.07

　　IPC分類號C02F3/10

　　摘要

　　本實用新型涉及水處理技術領域，尤其涉及一種應用于水處理濾池的生物反應裝置，包括支架、填料和曝氣裝置，支架包括上部支架、下部支架以及連接上部支架和下部支架的立柱，填料安裝于上部支架、下部支架和立柱圍設而成的容置空間內，曝氣裝置設置于下部支架的下方，曝氣裝置連通有鼓風機。本實用新型的生物反應裝置制作成本低，可以放置于各種水處理濾池，使用靈活方便，放于濾池中不影響濾池正常過濾及反沖洗，處理過程中無副產物產生，且能有效利用生物作用去除水中的污染物;生物反應裝置無需額外占用空間，不需在水處理廠新建建筑物，適用于已建成的給水處理工藝的改造。

　　權利要求書

　　1.一種應用于水處理濾池的生物反應裝置，其特征在于：包括支架、填料和曝氣裝置，支架包括上部支架、下部支架以及連接上部支架和下部支架的立柱，填料安裝于上部支架、下部支架和立柱圍設而成的容置空間內，曝氣裝置設置于下部支架的下方，曝氣裝置連通有鼓風機。

　　2.根據權利要求1所述的一種應用于水處理濾池的生物反應裝置，其特征在于：所述填料為立體彈性填料、半軟性填料、軟性填料、懸浮球填料中的至少一種。

　　3.根據權利要求1所述的一種應用于水處理濾池的生物反應裝置，其特征在于：所述曝氣裝置和鼓風機之間設置有氣體流量計。

　　4.根據權利要求1所述的一種應用于水處理濾池的生物反應裝置，其特征在于：所述曝氣裝置包括中心管以及多個與中心管連通的支路管，中心管與鼓風機連通，支路管均連通于中心管的側部且在同一平面內水平，支路管包括儲氣管和包裹于儲氣罐外表面的曝氣管，儲氣管和曝氣管之間形成氣道，曝氣管的管壁均勻開設有曝氣孔，儲氣管設置有貫通管壁的出氣孔。

　　5.根據權利要求4所述的一種應用于水處理濾池的生物反應裝置，其特征在于：儲氣管與中心管之間設有單向閥，單向閥的進氣口與中心管連接，單向閥的出氣口與儲氣管連接。

　　6.根據權利要求4所述的一種應用于水處理濾池的生物反應裝置，其特征在于：所述支路管遠離中心管一端的管端口設置有曝氣板，曝氣板的外表面為向遠離中心管方向凸起的弧形面，曝氣板開設有曝氣孔。

　　7.根據權利要求4所述的一種應用于水處理濾池的生物反應裝置，其特征在于：所述曝氣孔呈喇叭狀，曝氣孔的喇叭口朝向對應曝氣管的內管壁，曝氣孔的窄口端朝向對應曝氣管的外管壁。

　　8.根據權利要求4所述的一種應用于水處理濾池的生物反應裝置，其特征在于： 所述生物反應裝置還包括至少兩個卡合裝置，卡合裝置的上端與支架連接，卡合裝置的下端卡持中心管的外管壁。

　　9.根據權利要求1所述的一種應用于水處理濾池的生物反應裝置，其特征在于：所述生物反應裝置的表面設置有耐腐蝕層。

　　說明書

　　一種應用于水處理濾池的生物反應裝置

　　技術領域

　　本實用新型涉及水處理技術領域，尤其涉及一種應用于水處理濾池的生物反應裝置。

　　背景技術

　　隨著經濟的迅速發展，國內水源受到的污染日益嚴重，特別是不少地方水源水的輕度富營養化、有機物污染等現象時有發生，對水處理工藝提出了嚴峻的考驗。而生物處理作為低成本、方便的工藝受到國內外學者及水務工作者的青睞。

　　當前在水處理領域生物處理工藝主要包括：生物預處理、生物濾池處理和臭氧-生物活性炭處理等。

　　生物預處理是在原水進入水廠前通過生物作用來去除原水中的部分污染物。生物預處理有原水人工生態濕地、生物預處理池等，人工生態濕地由于占地面積大，同時濕地的植被的清除、維護等均需要耗費人力、物力，另外大面積的濕地在管理上也存在一定的困難，因此在國內應用較少。生物預處理池主要是在池體中添加填料并曝氣，通過填料上附著的微生物來去除原水中的污染物，但是該工藝需要新建構筑物，基礎建設工程量較大，且原水未經處理便進入生物預處理池，運行一段時間后，在填料上極易生長貝殼、藻類、原生動物，使得填料與水接觸不充分，無法保證生物處理效果，且死亡的生物不及時清理，會產生難聞的臭味，另外需要反沖洗來清除填料中老化的生物膜等，增加能耗、給運行管理帶來麻煩。

　　生物濾池處理主要是在采用石英砂濾池或活性炭濾池對水進行處理。石英砂對氮、磷等有機物有一定的去除效果，但由于石英砂光滑的表面以及較小的比表面積無法為微生物的附著生長提供場所，以至于砂濾池中的生物作用不強，無法滿足對水質的要求�；钚蕴繛V池處理將石英砂更換成比表面積更豐富的活性炭等濾料，利用活性炭濾料的生物作用去除氨氮、有機物，但該工藝需要將石英砂更換成活性炭，增加部分前期投入，且活性炭的強度不如石英砂，運行過程中由于活性炭強度減低，會增加濾后水中出現磨損碎屑的風險，另外劍水蚤、猛水蚤、紅蟲等生物在活性炭上附著生長，也會增加生物泄露的風險。當原水氨氮較高且溶解氧不足時，還需要另外建設與運行增氧設備。

　　臭氧-生物活性炭處理是利用臭氧將大分子有機物氧化成易于生物降解的小分子有機物，同時增加水中的溶解氧，活性炭巨大的比表面積為微生物的生長提供場所，微生物利用增加的溶解氧來降解水中的有機物，從而達到去除水中的污染物。臭氧-生物活性炭工藝能夠很好的去除水中的有機物，但投資及運行成本較高，且需要占用較大的基建用地，許多已建成的水處理廠沒有足夠空間增加該工藝所需構筑物，因此其使用受到限制。

　　發明內容

　　本實用新型所要解決的技術問題是提供一種應用于水處理濾池的生物反應裝置，該生物反應裝置適應范圍廣、成本低、水處理效果好且簡單易行。

　　一種應用于水處理濾池的生物反應裝置，包括支架、填料和曝氣裝置，支架包括上部支架、下部支架以及連接上部支架和下部支架的立柱，填料安裝于上部支架、下部支架和立柱圍設而成的容置空間內，曝氣裝置設置于下部支架的下方，曝氣裝置連通有鼓風機。

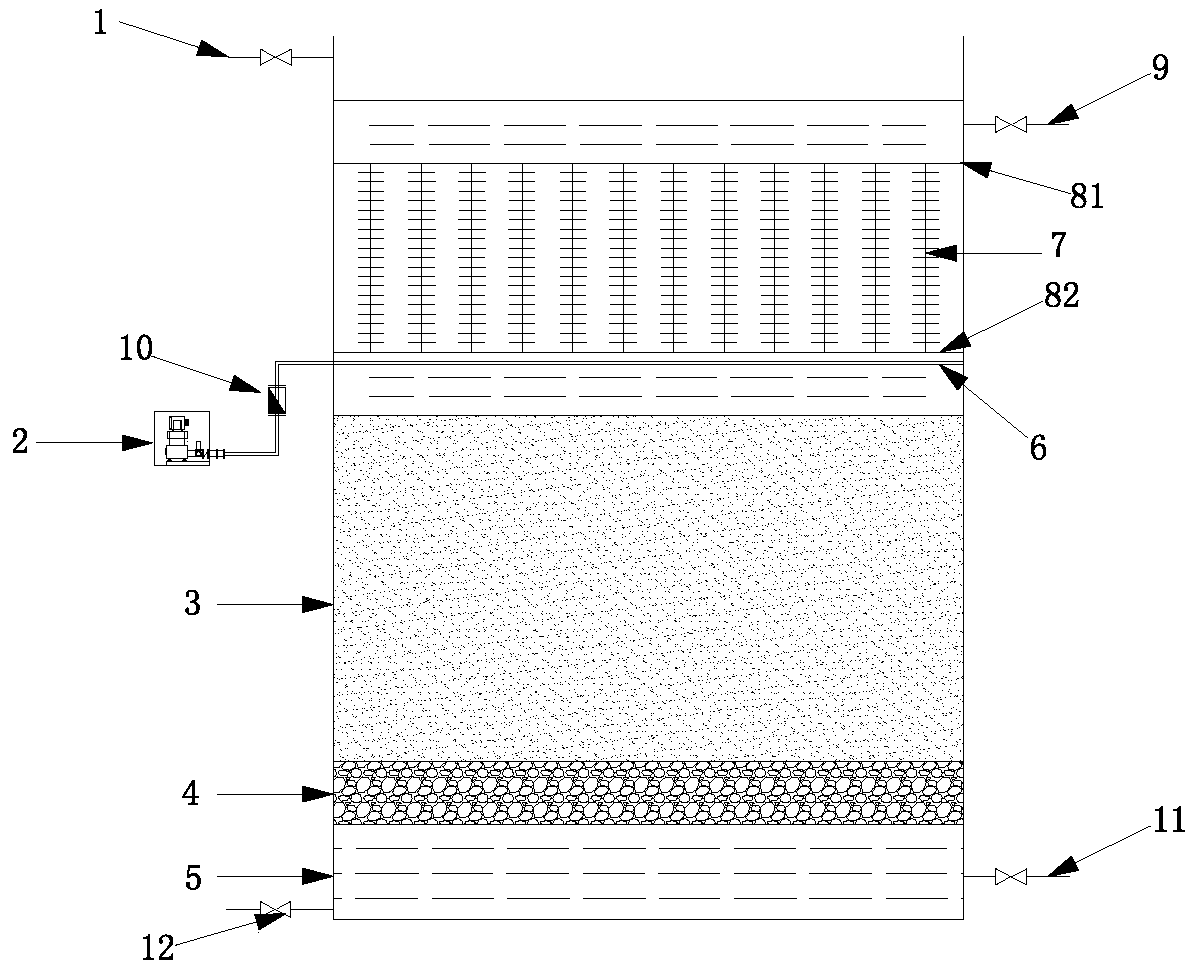

　　本實用新型的活動設置于水處理濾池內的濾料層的上方且位于水處理濾池液面以下，下部支架的底部和水處理濾池內的濾料層的頂部之間設置有間隔空間，曝氣裝置位于間隔空間。

　　優選地，所述填料為立體彈性填料、半軟性填料、軟性填料、懸浮球填料中的至少一種。

　　優選地，所述曝氣裝置和鼓風機之間設置有氣體流量計。

　　優選地，所述曝氣裝置包括中心管以及多個與中心管連通的支路管，中心管與鼓風機連通，支路管均連通于中心管的側部且在同一平面內水平延伸，支路管包括儲氣管和包裹于儲氣罐外表面的曝氣管，儲氣管和曝氣管之間形成氣道，曝氣管的管壁均勻開設有曝氣孔，儲氣管設置有貫通管壁的出氣孔。

　　優選地，儲氣管與中心管之間設有單向閥，單向閥的進氣口與中心管連接，單向閥的出氣口與儲氣管連接。

　　優選地，所述支路管遠離中心管一端的管端口設置有曝氣板，曝氣板的外表面為向遠離中心管方向凸起的弧形面，曝氣板開設有曝氣孔。

　　優選地，所述曝氣孔呈喇叭狀，曝氣孔的喇叭口朝向對應曝氣管的內管壁，曝氣孔的窄口端朝向對應曝氣管的外管壁。

　　優選地，所述生物反應裝置還包括至少兩個卡合裝置，卡合裝置的上端與支架連接，卡合裝置的下端卡持中心管的外管壁。

　　優選地，所述生物反應裝置的表面設置有耐腐蝕層。

　　優選地，所述耐酸堿層由玻璃纖維或聚丙烯制成。

　　本實用新型的有益效果在于：1、本實用新型的生物反應裝置制作成本低、簡單易行，適合水處理廠提升水質的技術改造;2、生物反應裝置可以放置于各種水處理濾池，包括普通快濾池、均質濾料V型濾池、翻板閥濾池等，使用靈活方便，放于濾池中不影響濾池正常過濾及反沖洗，處理過程中無副產物產生，且能有效利用生物作用去除水中的污染物;3、生物反應裝置無需額外占用空間，不需在水處理廠新建建筑物，適用于已建成的給水處理工藝的改造。
