申請日2015.05.14
公開(公告)日2015.09.02
IPC分類號B29C65/02; B29C35/16; B29C65/16
摘要
本實用新型涉及水處理膜焊接設備技術領域，尤其是一種水處理膜焊接機。該水處理膜焊接機包括工作平臺和設在工作平臺內部的電機，工作平臺兩側通過固定桿連接有活動桿，固定桿和活動桿連接端設有轉軸，一根活動桿內側面設有加熱板，另一根活動桿內側面均布冷卻噴頭，設有加熱板的活動桿外側面通過金屬軟管連接有激光噴嘴，固定桿與工作平臺連接處設有豎向滑軌，固定桿通過底部的滑塊與滑軌連接，加熱板兩側設有嵌入式LED燈頭。改進后的水處理膜焊接機結構簡單，操作方便，工作穩定可靠，集焊接冷卻為一體，可以根據加工需求改變焊接方式，實現功能多元化，有效提高膜的焊接質量和焊接效率。
權利要求書

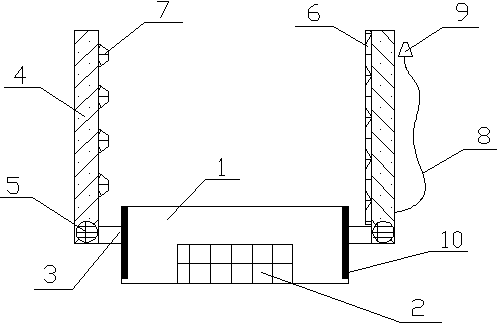

1. 一種水處理膜焊接機，包括工作平臺(1)和設在工作平臺(1)內部的電機(2)，其特征是，所述工作平臺(1)兩側通過固定桿(3)連接有活動桿(4)，固定桿(3)和活動桿(4)連接端設有轉軸(5)，一根活動桿(4)內側面設有加熱板(6)，另一根活動桿(4)內側面均布冷卻噴頭(7)，設有加熱板(6)的活動桿(4)外側面通過金屬軟管(8)連接有激光噴嘴(9)。
2. 根據權利要求1所述的水處理膜焊接機，其特征是，所述固定桿(3)與工作平臺(1)連接處設有豎向滑軌(10)，固定桿(3)通過底部的滑塊與豎向滑軌(10)連接。
3. 根據權利要求1所述的水處理膜焊接機，其特征是，所述加熱板(6)兩側設有嵌入式LED燈頭(11)。
說明書
水處理膜焊接機
技術領域
本實用新型涉及水處理膜焊接設備技術領域，尤其是一種水處理膜焊接機。
背景技術
焊接機就是運用各種可熔的合金(焊錫)聯接金屬部件的進程，焊錫的熔點比被焊材料的低，這樣部件就會在不被熔化的情況下，通過其表面發生分子間的聯絡結束焊接，水處理膜焊接機就是利用高溫將薄膜粘結在一起的設備�，F(xiàn)有水處理膜焊接機結構復雜，體積龐大，投入成本高，不利于推廣使用，而且焊接完成后缺少配套的冷卻裝置，溫度過高的水處理膜不利于收卷。
實用新型內容
為了克服現有的上述的不足，本實用新型提供了一種水處理膜焊接機。
本實用新型解決其技術問題所采用的技術方案是：一種水處理膜焊接機，包括工作平臺和設在工作平臺內部的電機，工作平臺兩側通過固定桿連接有活動桿，固定桿和活動桿連接端設有轉軸，一根活動桿內側面設有加熱板，另一根活動桿內側面均布冷卻噴頭，設有加熱板的活動桿外側面通過金屬軟管連接有激光噴嘴。
根據本實用新型的另一個實施例，進一步包括固定桿與工作平臺連接處設有豎向滑軌，固定桿通過底部的滑塊與豎向滑軌連接。
根據本實用新型的另一個實施例，進一步包括加熱板兩側設有嵌入式LED燈頭。
本實用新型的有益效果是，結構簡單，操作方便，工作穩定可靠，集焊接冷卻為一體，可以根據加工需求改變焊接方式，實現功能多元化，有效提高膜的焊接質量和焊接效率。
