申請日2016.07.21
公開(公告)日2016.10.26
IPC分類號C02F9/08
摘要
本發明涉及污水處理領域，具體涉及梯度復用多級高級氧化處理系統預處理有機廢水的方法，所述梯度復用多級高級氧化處理系統包括進出口依次相連的均化調節池、微電解反應器、芬頓反應器和UV反應器，所述微電解反應器內裝填有微電解填料，所述UV反應器內安裝有紫外燈組，有機廢水依次經過均化調節池、微電解反應器、芬頓反應器和UV反應器處理，去除有機廢水中有機污染物。本發明通過合理梯度復用反應過程中的生成物和殘余反應物，依次實現電化學氧化、藥劑化學氧化、光化學氧化并可以無選擇性地氧化分解難降解有機污染物的高級氧化處理技術。
權利要求書
1.梯度復用多級高級氧化處理系統預處理有機廢水的方法，其特征在于，所述梯度復用多級高級氧化處理系統包括進出口依次相連的均化調節池、微電解反應器、芬頓反應器和UV反應器，所述微電解反應器內裝填有微電解填料，所述UV反應器內安裝有紫外燈組，所述方法包括以下步驟：
(1)將有機廢水蓄積在均化調節池;
(2)將均化調節池中有機廢水引入微電解反應器，加酸液調節pH值至2-3，微電解反應器底部通入含氧氣體，將有機廢水電解均化至pH值為4-4.5，得到廢水A;
(3)將廢水A引入芬頓反應器，加入質量比為3-5：1的二價鐵鹽和雙氧水，機械攪拌混合反應，反應中控制pH值為4-5，得到廢水B;
(4)將廢水B引入UV反應器，在紫外燈組照射下反應至pH值為6-7。
2.根據權利要求1所述的梯度復用多級高級氧化處理系統預處理有機廢水的方法，其特征在于：所述微電解填料包含鐵和碳，通過高溫微孔活化技術，進行固相燒結而成。
3.根據權利要求1所述的梯度復用多級高級氧化處理系統預處理有機廢水的方法，其特征在于：所述步驟(2)中酸液為質量濃度為20-40%的H2SO4。
4.根據權利要求1所述的梯度復用多級高級氧化處理系統預處理有機廢水的方法，其特征在于：所述步驟(2)中含氧氣體為空氣，氣水比為4-8：1。
5.根據權利要求1所述的梯度復用多級高級氧化處理系統預處理有機廢水的方法，其特征在于：所述步驟(3)中二價鐵鹽為10-20ppm的Fe2SO4，雙氧水為質量濃度15-25%的雙氧水。
6.根據權利要求1所述的梯度復用多級高級氧化處理系統預處理有機廢水的方法，其特征在于：所述芬頓反應器底部和UV反應器底部分別設有空氣入口，氣水比為3-6：1。
7.根據權利要求1所述的梯度復用多級高級氧化處理系統預處理有機廢水的方法，其特征在于：所述步驟(4)中，紫外燈組照射強度為40-80MJ/m2。
說明書
梯度復用多級高級氧化處理系統預處理有機廢水的方法
技術領域
本發明涉及污水處理領域，具體涉及梯度復用多級高級氧化處理系統預處理有機廢水的方法。
背景技術
高級氧化技術又稱做深度氧化技術，以產生具有強氧化能力的羥基自由基(•OH)為特點，在高溫高壓、電、聲、光輻照、催化劑等反應條件下，使大分子難降解有機物氧化成低毒或無毒的小分子物質。根據產生自由基的方式和反應條件的不同，可將其分為光化學氧化、催化濕式氧化、聲化學氧化、臭氧氧化、電化學氧化、芬頓(Fenton)氧化等。
高級氧化技術已應用于高難度廢水處理領域，高級氧化技術并不是通過簡單的并用就能達到提高處理效果的目的。對不同的污染體系最適用的技術不同，同一種方法在不同的污染物濃度下效率也可能不同。而且，高級氧化法往往設備投資過大，處理電耗、藥劑費高昂，往往不能廣泛推廣應用。
目前，國內常常采用一種或其中兩種高級氧化技術進行聯用，能達到較好處理效果。如采用微電解+Fenton氧化法、UV-Fenton、UV-臭氧等，實踐證明，微電解、Fenton氧化法較其他高級氧化法可操作性較強，設備投資和運行成本較低。
另外，高級氧化技術涉及氧化劑及催化劑用量的平衡問題，在實際工程應用過程中，氧化劑的投加量很難控制，一般情況為了保證處理效果，均放大投加系數，適當增加投加量。催化劑也同樣如此，一般情況下，處理出水會攜帶未反應完全的殘余催化劑和氧化劑。這種情況下，需另外輔助處理后方可進入生化系統進一步處理。否則，會嚴重影響活性污泥特性。
因此，本發明提供一種藥劑耗量少、操作簡單，處理后催化劑和氧化劑的殘余量少的有機廢水預處理方法。
發明內容
本發明的目的在于解決以上技術問題，提供梯度復用多級高級氧化處理系統預處理有機廢水的方法，通過合理梯度復用反應過程中的生成物和殘余反應物，依次實現電化學氧化、藥劑化學氧化、光化學氧化并可以無選擇性地氧化分解難降解有機污染物的高級氧化處理技術。
為解決上述問題，本發明采用以下技術方案：

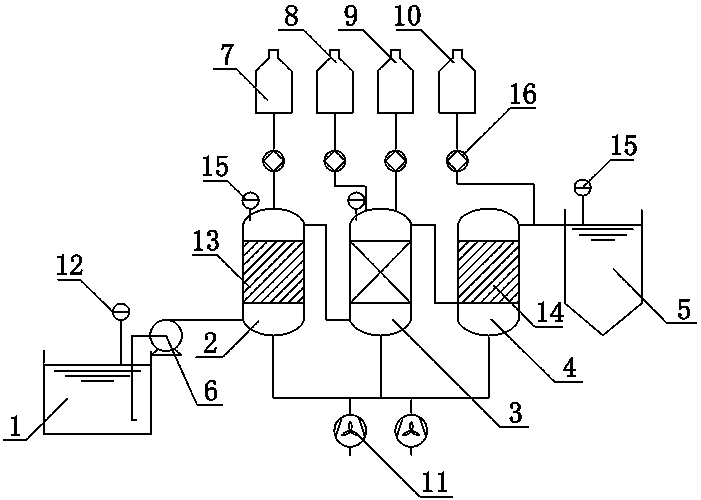

梯度復用多級高級氧化處理系統預處理有機廢水的方法，所述梯度復用多級高級氧化處理系統包括進出口依次相連的均化調節池、微電解反應器、芬頓反應器和UV反應器，所述微電解反應器內裝填有微電解填料，所述UV反應器內安裝有紫外燈組，所述方法包括以下步驟：
(1)將有機廢水蓄積在均化調節池;
(2)將均化調節池中有機廢水引入微電解反應器，加酸液調節pH值至2-3，微電解反應器底部通入含氧氣體，將有機廢水電解均化至pH值為4-4.5，得到廢水A;
(3)將廢水A引入芬頓反應器，加入質量比為3-5：1的二價鐵鹽和雙氧水，機械攪拌混合反應，反應中控制pH值為4-5，得到廢水B;
(4)將廢水B引入UV反應器，在紫外燈組照射下反應至pH值為6-7。
進一步地，所述微電解填料包含鐵和碳，通過高溫微孔活化技術，進行固相燒結而成。
進一步地，所述步驟(2)中酸液為質量濃度為20-40%的H2SO4。
進一步地，所述步驟(2)中含氧氣體為空氣，氣水比為4-8：1。
進一步地，所述步驟(3)中二價鐵鹽為10-20ppm的Fe2SO4，雙氧水為質量濃度15-25%的雙氧水。
進一步地，所述芬頓反應器底部和UV反應器底部分別設有空氣入口，氣水比為3-6：1。
進一步地，所述步驟(4)中，紫外燈組照射強度為40-80MJ/m2。
本發明微電解反應器底部通入含氧氣體，形成充氧曝氣系統，有機廢水經微電解反應器處理后pH值略有升高，適于芬頓反應器的pH環境，而且經微電解反應器處理過程中會消耗微電解填料中的鐵，生產Fe2+，可作為芬頓反應工藝中的催化藥劑，并投加雙氧水，由二價鐵離子催化生成羥基自由基，可根據水質情況不同，輔助投加二價鐵鹽，水進入芬頓反應器后，F(xiàn)e2+與H2O2加藥比例為3-5：1，在芬頓反應出水后，進入UV反應器，使系統形成UV-H2O2和UV-芬頓的反應體系，對殘余的Fe2+與H2O2進行復用，殘余量大大減小，而且pH值接近中性，無需進一步沉淀去除雜質，大大降低反應處理成本和簡化處理流程。
本發明梯度復用多級高級氧化處理系統預處理有機廢水的方法，與現有技術相比，其突出的特點和優異的效果在于：
1.本發明通過合理梯度復用反應過程中的生成物和殘余反應物，依次實現電化學氧化、藥劑化學氧化、光化學氧化并可以無選擇性地氧化分解難降解有機污染物的高級氧化處理技術，達到處理后催化劑和氧化劑的殘余量少的效果。
2.本發明梯度復用多級高級氧化處理系統預處理有機廢水的方法使用的藥劑耗量少、操作簡單，減少了生成物處理工序及相應成本。
3.本發明的步驟簡單，操作方便，能有效處理有機廢水中有機物，對促進污水處理的應用發展具有重要意義。
