申請日2016.05.31

　　公開(公告)日2016.08.10

　　IPC分類號C02F1/32; C02F1/72; C02F101/38

　　摘要

　　間歇式光催化能量收集反應器及利用其處理廢水的方法，涉及一種光催化反應器及利用其處理廢水的方法。是要解決現有光催化處理廢水的方法光催化降解有機物效率低的問題。該反應器包括殼體、陽極室、陰極室、質子交換膜、光陽極、石英玻璃、攪拌裝置、對電極、電容和轉換器，殼體中間設有質子交換膜，殼體上位于陽極室一端設有光陽極，位于陰極室一端設有對電極，光陽極與對電極通過外電路相連。方法：廢水由陽極室進水口進入反應器，開啟攪拌裝置，對光陽極進行紫外光照射，處理后的水再通過陽極室進水孔排出。本發明提高了光生空穴與電子的分離效率，可有效地同步提高系統產能及廢水中難降解有機物分解、礦化效率。本發明用于廢水處理領域。

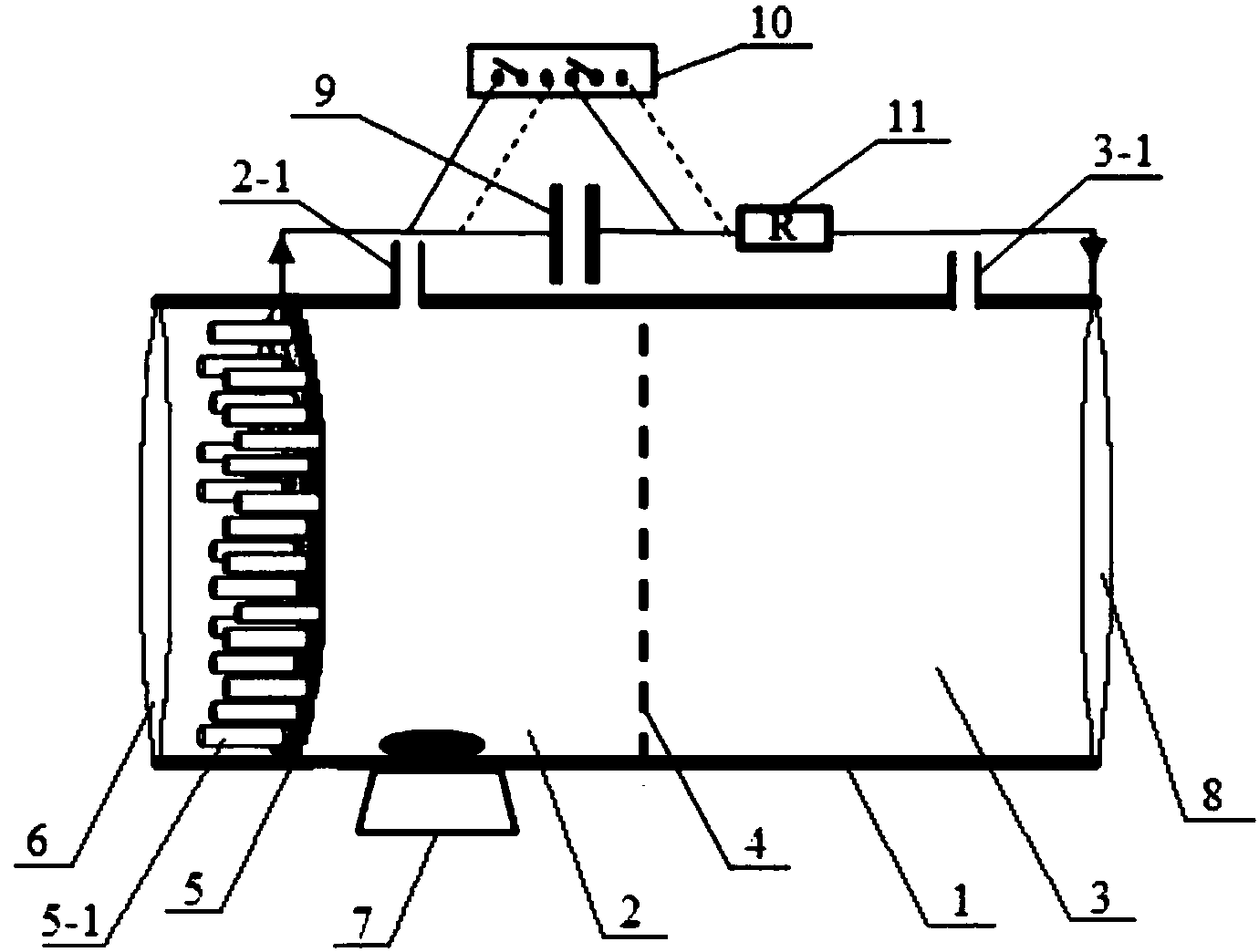

　　摘要附圖



　　權利要求書

　　1.間歇式光催化能量收集反應器，其特征在于該反應器包括殼體(1)、陽極室(2)、陰極室(3)、質子交換膜(4)、光陽極(5)、石英玻璃(6)、攪拌裝置(7)、對電極(8)、電容(9)和轉換器(10)，

　　殼體(1)中間設有質子交換膜(4)，質子交換膜(4)將殼體(1)內腔室分為陽極室(2)和陰極室(3)，殼體(1)上位于陽極室(2)一端設有光陽極(5)，殼體(1)上位于陰極室(3)一端設有對電極(8)，光陽極(5)外罩有石英玻璃(6)，陽極室(2)內底部設有攪拌裝置(7)，殼體(1)上位于陽極室(2)一側設有陽極室進水口(2-1)，殼體(1)上位于陰極室(3)一側設有陰極室進水口(3-1)，光陽極(5)與對電極(8)通過外電路相連，外電路中設有電容(9)，電容(9)兩側連接一個轉換器(10)。

　　2.根據權利要求1所述的間歇式光催化能量收集反應器，其特征在于所述殼體(1)為平置的圓柱體或長方體。

　　3.根據權利要求1所述的間歇式光催化能量收集反應器，其特征在于所述光陽極(5)為n型半導體光催化材料或負載活性物質的n型半導體光催化材料，光陽極(5)中負載活性物質一側面向石英玻璃;所述負載的活性物質是能夠?qū)Π雽?dǎo)體光催化改性以增加光催化效能的物質。

　　4.根據權利要求1所述的間歇式光催化能量收集反應器，其特征在于所述對電極(8)為石墨陰極。

　　5.根據權利要求1所述的間歇式光催化能量收集反應器，其特征在于所述外電路中還設有保護電阻(11)，所述保護電阻(11)與電容(9)串聯。

　　6.利用權利要求1所述的間歇式光催化能量收集反應器處理廢水的方法，其特征在于該方法按以下步驟進行：

　　廢水由陽極室進水口(2-1)進入反應器，由陰極室進水口(3-1)向陰極室(3)內加入磷酸鹽緩沖液，同時開啟攪拌裝置(7)混勻，對光陽極(5)進行紫外光照射，使光陽極(5)的半導體催化劑電子從價帶躍遷至導帶，廢水在陽極室(2)進行處理，處理后的水再通過陽極室進水孔(2-1)排出，磷酸鹽緩沖液由陰極室進水口(3-1)排出。

　　7.根據權利要求6所述的處理廢水的方法，其特征在于使用150W氙燈對光陽極(5)進行紫外光照射。

　　8.根據權利要求6所述的處理廢水的方法，其特征在于廢水在陽極室(2)的水力停留時間為2h-24h。

　　說明書

　　間歇式光催化能量收集反應器及利用其處理廢水的方法

　　技術領域

　　本發明涉及一種光催化反應器及利用其處理廢水的方法。

　　背景技術

　　工業化進程的不斷加深造成了對資源與能源的巨大浪費，水污染，能源危機等問題凸顯。開發有效的污水處理工藝一直以來都是環境保護工作的重點。然而傳統的污水處理工藝如化學法、物理法和生物法等工藝仍然存在高能耗、高成本和工藝復雜等問題。更為重要的是，現有的污水處理工藝是以單純的去除為目的，而污水中蘊含的豐富的化學能則被忽視，僅以去除為目的工藝流程也造成了巨大的能源浪費。發展一種清潔、高效的并能最大程度的回收有用能源與資源的可持續廢水資源化技術，實現有機物化學能的綜合利用具有重要的意義。

　　高級氧化技術通過產生具有強氧化性的羥基自由基(OH·)來氧化有機污染物，具有氧化能力強、氧化速度快和處理效率高等優點。其中，半導體光催化氧化技術作為高級氧化技術的一種，其可以在室溫下將水、空氣和土壤中的有機污染物完全氧化，被認為是最具前途的高級氧化技術之一，與傳統的污染物處理方法相比具有綠色、節能、高效、無二次污染和污染物降解徹底等優點。光催化氧化反應是光反應和催化反應的有機結合，是在光和催化劑共同作用下的光化學反應，而高效的光催化劑是該技術的關鍵所在。與此同時，廢水中的有機污染物也是重要的能源。在有機物被催化氧化的同時，其自身數量可觀的化學能也將被釋放。因此，如何同時實現廢水的處理和資源化利用是當前水處理技術的重要發展方向之一。

　　從目前光催化反應自身化學能有效利用，以及較為經濟有效且綠色環保的減少光生空穴電子復合的角度來看，還存在著以下幾個問題：a.光催化過程同時產生光生電子和空穴，而二者又極易復合，嚴重影響光催化降解有機物的效率;b.光催化降解有機污染物過程中化學能如何利用，怎樣構成燃料電池系統使降解釋放能量得以回收利用，解決現有微生物燃料電池電子傳遞效率緩慢、操作復雜運行條件苛刻、微生物培養和啟動時間長等問題;c.現有技術中為了提高系統光生電子與空穴的分離效率，多采用對電極構造回路，在回路中使用外接電阻消耗能量，雖然提高了光催化效率，但仍然在一定程度上造成了能量的浪費;d.光催化過程中的產能較小難以為一些較大功率設備供電，使其產能利用成為是待解決的問題，更限制了其大型化應用。

　　發明內容

　　本發明是要解決現有光催化處理廢水的方法光催化降解有機物效率低，化學能不能得到很好利用的問題，提供一種間歇式光催化能量收集反應器及利用其處理廢水的方法。

　　本發明間歇式光催化能量收集反應器包括殼體、陽極室、陰極室、質子交換膜、光陽極、石英玻璃、磁力子、對電極、保護電阻、電容和轉換器，

　　殼體中間設有質子交換膜，質子交換膜將殼體內腔室分為陽極室和陰極室，殼體上位于陽極室一端設有光陽極，殼體上位于陰極室一端設有對電極，光陽極外罩有石英玻璃，以便最大限度的使紫外光透過，陽極室內底部設有攪拌裝置，以加速陽極液混勻，殼體上位于陽極室一側設有陽極室進水口，殼體上位于陰極室一側設有陰極室進水口，光陽極與對電極通過外電路相連，外電路中設有電容，電容兩側連接一個轉換器。

　　進一步的，所述殼體為平置的圓柱體或長方體。

　　進一步的，所述光陽極為n型半導體光催化材料或負載活性物質的n型半導體光催化材料，包括但不限于二氧化鈦，鈣鈦礦等。若為負載活性物質的半導體光催化材料，光陽極中負載活性物質一側面向石英玻璃。

　　負載的活性物質是能夠?qū)Π雽?dǎo)體光催化改性以增加光催化效能的物質，例如石墨烯、貴金屬等。

　　進一步的，所述對電極為石墨陰極。

　　進一步的，所述外電路中還設有保護電阻，所述保護電阻與電容串聯。

　　利用上述間歇式光催化能量收集反應器處理廢水的方法，按以下步驟進行：

　　廢水由陽極室進水口進入反應器，由陰極室進水口向陰極室內加入磷酸鹽緩沖液，同時開啟攪拌裝置混勻，對光陽極進行紫外光照射，使光陽極的半導體催化劑電子從價帶躍遷至導帶，廢水在陽極室進行處理，處理后的水再通過陽極室進水孔排出，磷酸鹽緩沖液由陰極室進水口排出。

　　本發明反應器的工作原理：

　　轉換器控制電容充放電轉換。

　　廢水由陽極室進水口進入反應器，同時開啟攪拌裝置混勻，對光陽極進行紫外光照射，使光陽極接受光能，紫外光使半導體催化劑電子從價帶躍遷至導帶的都可以產生光生空穴和光生電子，通過光催化反應自由基對表面污染物進行降解;電子通過外電路首先收集在電容中，再由電容反向釋放到陰極;電容通過轉換器開關控制不斷的在充放電之間轉換，形成一種非穩態的電子空穴反應狀體，在陰極，電子發生氧化還原反應得已釋放;處理后的水再通過陽極室進水孔排出。

　　本發明的有益效果：

　　本發明間歇式光催化能量收集反應器利用導電性良好的半導體光催化劑光陽極(例如α-Fe2O3、TiO2等半導體光催化劑)，以通過光照產生的光生電子空穴對產生氧化性自由基為主要?jiǎng)恿�，由于此種半導體材料比表面積極大，氣、液、固三相浮動狀態良好，再加上攪拌作用可以在反應器內充分、大范圍鋪展、浮動，與廢水充分接觸，傳質效果好，從而增大廢水的降解程度與速度。本發明可以在更短的時間內，將廢水中的大分子難降解有機物分解為小分子易降解的有機物，最終降解為CO2和H2O，從而使污染物得到較高的去除率和礦化度，并且不易造成催化劑的流失。由于反應器結構簡單且對催化劑用量和污染物濃度無過高要求，因此易于在實際中放大應用從而實現工業化。本裝置可以通過加入光電轉化效率更高及性能更強的對電極，進一步提高光生電子和空穴產生量和分離效率，可以促使產生大量羥基自由基，從而加快、加深反應進行的程度，從而使大分子難降解有機物得到快速?gòu)氐椎厝コ�、礦化。由于本發明的污染物進水可設置循環流在保證催化劑充分浮動與廢水充分接觸的前提下，節約了占地面積，而且催化劑采用掛式懸浮，需要更換直接取出即可，方便快捷。由于本發明采用光陽極是掛式懸浮固定在反應器內，可以根據實際要求相應增加陽極催化劑數量和有效面積，易于在反應器寬度和高度上進行一定放大，因此易于實現間歇式光催化能量收集反應器在工業上的放大應用。

　　本發明反應器構造合理，廢水處理方法操作方便、可靠，具有催化劑催化性能高、催化劑無流失、運行穩定、有機污染物去除率高、礦化度高、光電轉化效率高、不造成二次污染，操作簡單，適合工業化生產的優點。

　　本發明使系統產能得以收集再利用，并將較低的能量收集在電容中再利用，使反應產能供給較大功率反應器成為可能，以便光催化產能更好的在實際中得以應用。

　　本發明利用外電路中的電容負載，可使整個電路不斷的在充放電之間轉換，在非穩態條件下運行，結合紫外光輻照，提高了光生空穴與電子的分離效率，可以有效地同步提高系統產能及廢水中難降解有機物分解、礦化效率。
