申請日2016.05.31

　　公開(公告)日2016.08.17

　　IPC分類號C02F11/12

　　摘要

　　本發明的目的是提出一種雙向壓縮式污泥脫水機，在保證污泥處理速度的同時，還會大大提高污泥的脫水率。本發明的雙向壓縮式污泥脫水機包括由下方的承托輸送帶、上方的壓制輸送帶及兩側側板構成的壓縮腔體，以及位于所述壓縮腔體內的絞龍，所述絞龍由攪拌軸及螺旋設置于攪拌軸外壁面的攪拌葉構成;所述兩側側板設有透水孔;所述絞龍的輸送方向為由壓縮腔體的入口端向壓縮腔體的出口端，所述承托輸送帶、壓制輸送帶的輸送方向與絞龍的輸送方向相反;承托輸送帶、壓制輸送帶之間的間距由壓縮腔體的入口端向壓縮腔體的出口端逐漸減小;攪拌葉的外緣與承托輸送帶、壓制輸送帶、側板之間均設有間隙。

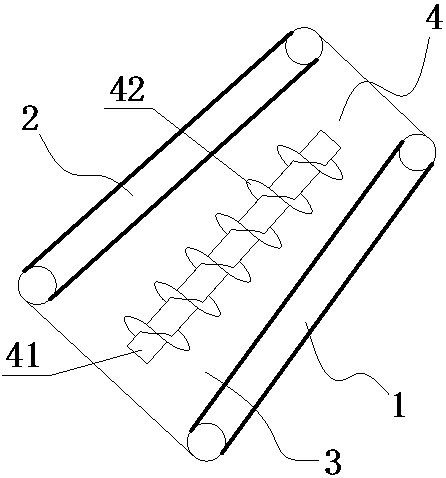

　　摘要附圖



　　權利要求書

　　1.一種雙向壓縮式污泥脫水機，其特征在于包括由下方的承托輸送帶、上方的壓制輸送帶及兩側側板構成的壓縮腔體，以及位于所述壓縮腔體內的絞龍，所述絞龍由攪拌軸及螺旋設置于攪拌軸外壁面的攪拌葉構成;所述兩側側板設有透水孔;所述絞龍的輸送方向為由壓縮腔體的入口端向壓縮腔體的出口端，所述承托輸送帶、壓制輸送帶的輸送方向與絞龍的輸送方向相反;承托輸送帶、壓制輸送帶之間的間距由壓縮腔體的入口端向壓縮腔體的出口端逐漸減小;攪拌葉的外緣與承托輸送帶、壓制輸送帶、側板之間均設有間隙。

　　2.根據權利要求1所述的雙向壓縮式污泥脫水機，其特征在于所述承托輸送帶、壓制輸送帶均由兩端的輥輪、繞于兩端輥輪上的帶體及位于帶體所圍成區域內的支撐板構成，支撐板的兩端與兩側的輥輪的轉軸固定連接，所述承托輸送帶、壓制輸送帶的帶體表面均勻分布有凸點。

　　3.根據權利要求1所述的雙向壓縮式污泥脫水機，其特征在于所述壓縮腔體的入口端低于壓縮腔體的出口端。

　　說明書

　　雙向壓縮式污泥脫水機

　　技術領域

　　本發明屬于環保技術領域，特別涉及到一種雙向壓縮式污泥脫水機。

　　背景技術

　　專利號為201310007238.2的發明公開了一種輥輪式壓濾機，包括污泥混合裝置和污泥脫水裝置，其污泥脫水裝置包括一污泥脫水機構，該污泥脫水機構包括：一排由含水污泥進料口向脫水污泥出料口方向依次咬合且位置逐漸升高的若干壓泥輥輪構成的壓泥輥輪組;一排由含水污泥進料口向脫水污泥出料口方向依次咬合的若干脫水輥輪構成的脫水輥輪組;其中脫水輥輪組與壓泥滾輪組之間形成一污泥輸送通道，污泥輸送通道的入口端與含水污泥進料口連通，出口端與脫水污泥出料口連通，其污泥輸送通道由入口端向出口端方向呈逐漸收縮狀。由污泥混合裝置送過來的含水污泥通過逐漸收縮污泥輸送通道，并在壓泥輥輪和脫水輥輪的擠壓下進行脫水。

　　但是，上述輥輪式壓濾機利用輥輪輸送及壓縮污泥，而輥輪表面光滑，因此在污泥壓縮到一定程度以后，其輸送功能就會大打折扣，可以說，上述輥輪式壓濾機難以同時做到污泥脫水率高和污泥處理速度快。而且，輥輪之間存在間隙，會導致部分污泥自間隙處掉落，使得污泥所受到的壓力難以提高，影響污泥脫水。

　　發明內容

　　本發明的目的是提出一種雙向壓縮式污泥脫水機，在保證污泥處理速度的同時，還會大大提高污泥的脫水率。

　　本發明的雙向壓縮式污泥脫水機包括由下方的承托輸送帶、上方的壓制輸送帶及兩側側板構成的壓縮腔體，以及位于所述壓縮腔體內的絞龍，所述絞龍由攪拌軸及螺旋設置于攪拌軸外壁面的攪拌葉構成;所述兩側側板設有透水孔;所述絞龍的輸送方向為由壓縮腔體的入口端向壓縮腔體的出口端，所述承托輸送帶、壓制輸送帶的輸送方向與絞龍的輸送方向相反;承托輸送帶、壓制輸送帶之間的間距由壓縮腔體的入口端向壓縮腔體的出口端逐漸減小;攪拌葉的外緣與承托輸送帶、壓制輸送帶、側板之間均設有間隙。

　　上述雙向壓縮式污泥脫水機的工作原理如下：

　　將污泥由壓縮腔體的入口端放入壓縮腔體，同時啟動絞龍及承托輸送帶、壓制輸送帶，絞龍?zhí)峁┱�向輸送力，將污泥由壓縮腔體的入口端向壓縮腔體的出口端輸送并壓縮，同時承托輸送帶、壓制輸送帶提供反向輸送力，將污泥由壓縮腔體的出口端向壓縮腔體的入口端輸送，調節兩個輸送力的大小，使得正向輸送力大于反向輸送力，這樣就能夠保證污泥最終向壓縮腔體的出口端輸送，在輸送過程中，由于承托輸送帶、壓制輸送帶之間的間距由壓縮腔體的入口端向壓縮腔體的出口端逐漸減小，相當于逐漸減小了壓縮腔體的截面積，這樣污泥就會受到壓縮，而兩個不同方向的輸送力會大大提高壓縮腔體內的污泥壓縮程度，進而提高了污泥的脫水率。更為關鍵的是，由于攪拌葉的外緣與承托輸送帶、壓制輸送帶之間均設有間隙，在該間隙處的污泥的上下兩側分別受到不同方向的輸送力，使得該間隙處的污泥處于翻滾并壓縮的狀態中，避免了因污泥內部形成穩定的污泥團而導致的污泥團中央的污水難以擠出的問題，相應地，也提高了污泥的脫水率。

　　具體來說，所述承托輸送帶、壓制輸送帶均由兩端的輥輪、繞于兩端輥輪上的帶體及位于帶體所圍成區域內的支撐板構成，支撐板的兩端與兩側的輥輪的轉軸固定連接，所述承托輸送帶、壓制輸送帶的帶體表面均勻分布有凸點。上述支撐板能夠避免輸送帶的帶體在壓縮過程中向外側彎曲變形，從而保證了壓縮的效果;而帶體表面均勻分布有凸點，可以提高帶體與污泥之間的摩擦力，為污泥的行進提供更大的阻力，進而為污泥提高更高的壓縮力。

　　所述壓縮腔體的入口端低于壓縮腔體的出口端，這樣還可以借助污泥自身的重力來提高污泥行進時受到的阻力，進一步提供污泥的壓縮率。

　　本發明的雙向壓縮式污泥脫水機結構簡單、使用方便，可以大大提高污泥的脫水率，并且能夠保障一定的污泥處理速度。
