申請日2016.07.21

　　公開(公告)日2016.11.16

　　IPC分類號C02F11/00; C02F11/06; C02F11/12

　　摘要

　　本發明公開了一種含油污泥處理工藝，包括進料、加入催化劑、加水、加入氧化劑、進入氧化階段、污泥脫水、廢液緩存、污泥排放和廢液回用;氧化劑在催化劑的作用下產生具有強氧化能力的羥基自由基，羥基自由基快速與污泥中的有機污染物發生化學反應，并破壞其碳?xì)浠瘜W(xué)鍵，最終生成二氧化碳與水;經過脫水設備脫水后的污泥含油率小于0.3%，能夠達標排放。本發明還公開了一種含油污泥處理裝置，包括上料裝置、預處理裝置、氧化反應器、脫水裝置和廢液緩存罐;含油污泥先在預處理裝置中進行定量配藥、初步氧化反應，然后交替地進入到兩個氧化反應器中繼續深度氧化反應，保證了設備運行的連續性，極大地提高設備的處理效率。

　　權利要求書

　　1.一種含油污泥處理工藝，其特征在于，包括如下步驟：

　　進料：在預處理裝置內加入含油污泥，所述含油污泥的含水率為20～70%，含油率小于10%;

　　加入催化劑：按含油污泥進料量1/100～1/2的比例加入催化劑，在預處理裝置內將含油污泥與催化劑進行預攪拌;

　　加水：按含油污泥進料量1/20～5倍的比例往預處理裝置內加水稀釋，并攪拌1～10分鐘;

　　加入氧化劑：按含油污泥進料量1/50～5倍的比例加入氧化劑，并混合攪拌10～60分鐘，此過程邊加藥邊攪拌;

　　進入氧化階段：對預處理后的含油污泥繼續攪拌10～60分鐘，使污泥中氧化劑充分反應;

　　污泥脫水：經過氧化處理后的漿狀污泥進入污泥脫水裝置;

　　廢液緩存：經過脫水裝置脫出的廢液流入污水緩存罐;

　　污泥排放：經過脫水裝置脫水后的含油污泥達標排放;

　　廢液回用：由于廢液中仍含大量催化劑，通過對廢液中催化劑的濃度進行檢測，并將廢液重新加入預處理裝置中與污泥混合，減少催化劑的加藥量。

　　2.一種含油污泥處理工藝，其特征在于，所述催化劑為堿性混合物，其成分包括：其成分包括：Ca(OH)2、Fe2O3、FeSO4和MnO2，上述的各種成分重量比為：10.01-1.5：0.01-1.5：0.01-1.5;所述氧化劑為濃度為10%-35%的雙氧水。

　　3.一種含油污泥處理裝置，其特征在于，包括上料裝置、預處理裝置、氧化反應器、脫水裝置、廢液緩存罐和水箱;所述上料裝置、所述預處理裝置、所述氧化反應器、所述脫水裝置和所述廢液緩存罐依次通過管道連接;所述廢液緩存罐的出口與所述預處理裝置的廢液入口相連接;所述水箱的出水口與所述預處理裝置的入水口相連接;所述預處理裝置與所述氧化反應器之間設置有電動閥，所述氧化反應器與所述脫水裝置之間設置有污泥泵，所述廢液緩存罐與所述預處理裝置之間設置有污水泵，所述水箱與所述預處理裝置之間設置有水泵。

　　4.根據權利要求3所述的含油污泥處理裝置，其特征在于，所述氧化反應器內部設置有第一攪拌器。

　　5.根據權利要求3所述的含油污泥處理裝置，其特征在于，所述氧化反應器數量為多個且并行設置，每個所述氧化反應器與所述預處理裝置之間分別設有所述電動閥，每個所述氧化反應器與所述脫水裝置之間設有所述污泥泵。

　　6.根據權利要求3所述的含油污泥處理裝置，其特征在于，所述廢液緩存罐中設置有第二攪拌器。

　　7.根據權利要求3所述的含油污泥處理裝置，其特征在于，所述上料裝置為螺旋輸送器。

　　8.根據權利要求3所述的含油污泥處理裝置，其特征在于，所述脫水裝置上還設置有污泥排放口。

　　說明書

　　一種含油污泥處理工藝及裝置

　　技術領域

　　本發明涉及環保領域，特別是涉及一種含油污泥處理工藝及裝置。

　　背景技術

　　含油污泥是石油開采與煉化過程中的伴生產物，也是影響石油煉化企業周邊環境的主要固體廢棄物之一。含油污泥具有成分復雜、粘度高、毒性大等特點，已被列為《國家危險廢物名錄》HW08類危廢污染物。由于含油污泥中含有豐富的石油資源，如何更加充分的回收利用其中油氣資源并無害化排放是從事油田環保的科技工作者一直熱衷研究探索的問題。

　　目前普遍采用的含油污泥處理方法有調質+機械離心，微生物處理法、焚燒等。隨著三次采油大面積推廣，各種化學藥劑的加入，使得油水及固體顆粒體系乳化充分，以至于造成后期產生的含油污泥成分更加復雜，目前絕大多數調質+機械離心處理技術只能起到資源化、減量化作用，要達到《農用污泥中污染物控制標準》(GB4284-1984)中要求的排放污泥中礦物含油率小于0.3%，還需要進行深度處理。焚燒法與微生物處理法是石油石化行業最常用的無害化處理方法，焚燒法是一種最為徹底的處理方法，然而焚燒不僅會造成石油資源的浪費也會產生二次污染煙氣，并且設備投資與運營費用高，目前沒有大面積推廣應用。微生物處理法是一種最為環保的處理方法，由于其處理時間長、見效緩慢、占地面積大，也抑制了該技術的大規模工業化的推廣及應用。

　　綜上所述，傳統的含油污泥處理技術均存在弊端，含油污泥無害化處理問題仍然是各大石油石化污泥處理單位的一大困擾。因此研究一種更為經濟、高效、環保的含油污泥無害化處理工藝及裝置是解決目前問題的關鍵所在。

　　發明內容

　　本發明的目的是提供一種含油污泥處理工藝及裝置

　　為實現上述目的，本發明提供了如下方案：

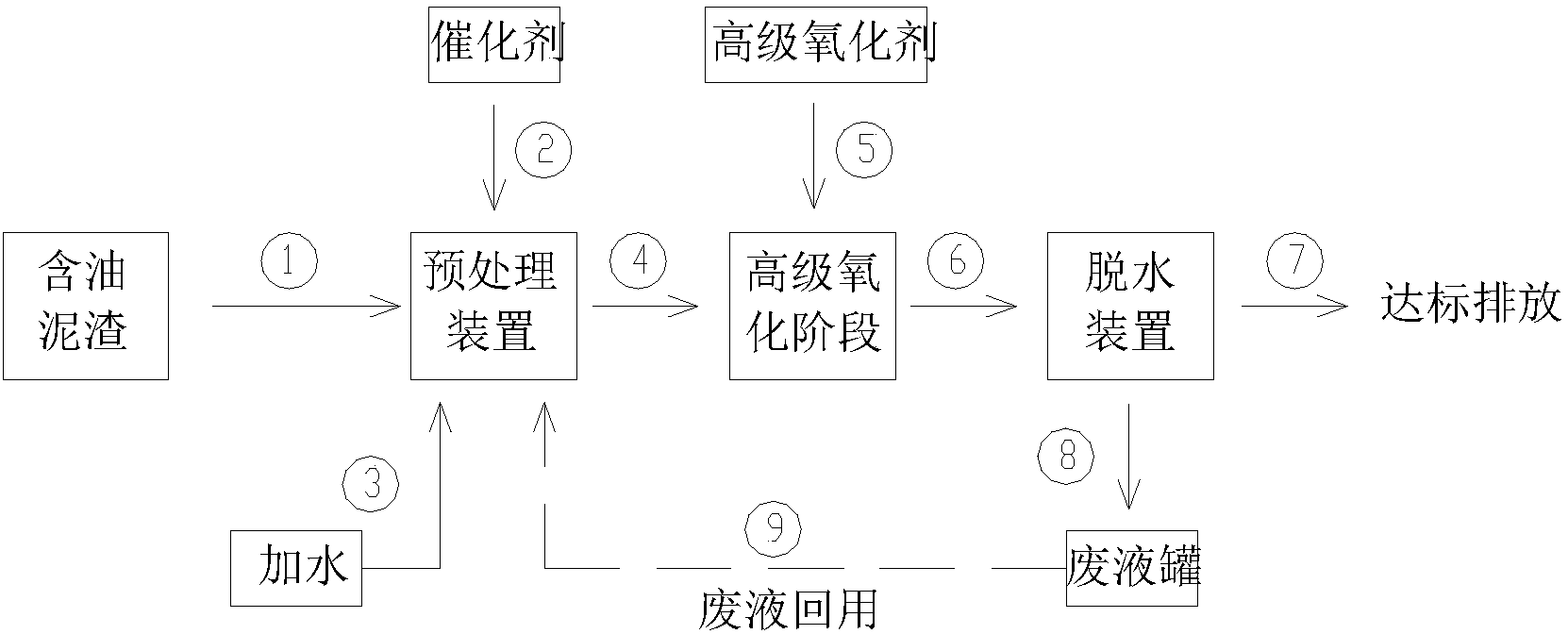

　　一種含油污泥處理工藝，包括如下步驟：

　　進料：在預處理裝置內加入含油污泥，所述含油污泥的含水率為20～70%，含油率小于10%;

　　加入催化劑：按含油污泥進料量1/100～1/2的比例加入催化劑，在預處理裝置內將含油污泥與催化劑進行預攪拌;

　　加水：按含油污泥進料量1/20～5倍的比例往預處理裝置內加水稀釋，并攪拌1～10分鐘;

　　加入氧化劑：按含油污泥進料量1/50～5加入氧化劑，并混合攪拌10～60分鐘，此過程邊加藥邊攪拌;

　　進入氧化階段：對預處理后的含油污泥繼續攪拌10～60分鐘，使污泥中氧化劑充分反應;

　　污泥脫水：經過氧化處理后的漿狀污泥進入污泥脫水裝置;

　　廢液緩存：經過脫水裝置脫出的廢液流入污水緩存罐;

　　污泥排放：經過脫水裝置脫水后的含油污泥進行排放;

　　廢液回用：由于廢液中仍含大量催化劑，通過對廢液中催化劑的濃度進行檢測，并將廢液重新加入預處理裝置。

　　可選的，所述催化劑為一種堿性混合物，其成分包括：Ca(OH)2、Fe2O3、FeSO4和MnO2，上述的各種成分重量比為：10.01-1.5：0.01-1.5：0.01-1.5;所述氧化劑為濃度為10%-35%的雙氧水。

　　一種含油污泥處理裝置，包括上料裝置、預處理裝置、氧化反應器、脫水裝置、廢液緩存罐和水箱;所述上料裝置、所述預處理裝置、所述氧化反應器、所述脫水裝置和所述廢液緩存罐依次通過管道連接;所述廢液緩存罐的出口與所述預處理裝置的廢液入口相連接;所述水箱的出水口與所述預處理裝置的入水口相連接;所述預處理裝置與所述氧化反應器之間設置有所述電動閥，所述氧化反應器與所述脫水裝置之間設置有所述污泥泵，所述廢液緩存罐與所述預處理裝置之間設置有污水泵，所述水箱與所述預處理裝置之間設置有水泵。

　　可選的，所述氧化反應器內部設置有第一攪拌器。

　　可選的，所述氧化反應器數量為多個且并行設置，每個所述氧化反應器與所述預處理裝置之間分別設有所述電動閥，每個所述氧化反應器與所述脫水裝置之間設有所述污泥泵。

　　可選的，所述廢液緩存罐中設置有第二攪拌器。

　　可選的，所述上料裝置為螺旋輸送器。

　　可選的，所述脫水裝置上還設置有污泥排放口。

　　根據本發明提供的具體實施例，本發明公開了以下技術效果：

　　氧化劑在催化劑的作用下產生具有強氧化能力的羥基自由基，羥基自由基快速與污泥中的有機污染物發生化學反應，并破壞其碳?xì)浠瘜W(xué)鍵，最終生成二氧化碳與水;經過脫水設備脫水后的污泥含油率小于0.3%，能夠達標排放;含油污泥在預處理裝置中與水、催化劑均勻混合后，邊攪拌邊加入氧化劑，在此過程中污泥、催化劑、氧化劑能夠充分的接觸，從而進行初步的氧化反應，而后交替地進入到兩個氧化反應器中繼續攪拌混合，污泥在反應器中進行深度氧化反應，使得在初步氧化反應階段殘留的氧化劑與污泥中的有機污染物繼續充分反應，同時也保證了設備運行的連續性，極大地提高設備的處理效率。經過高級氧化處理后的污泥呈泥漿狀，由污泥泵送入脫水裝置，脫水后的干泥達標排放，脫出的廢水排入廢液緩存罐，由于廢液中含有大量殘余催化劑，通過污水泵送入預處理裝置中與污泥混合，可減少35～50%催化劑的添加量與加水量。
