申請日2016.07.21

　　公開(公告)日2016.10.26

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種污水處理廠全流程除臭裝置，包括進水泵房和與進水泵房內部相連通的進水管，所述進水泵房內設有污水粗渣過濾進水單元，還包括污水細渣過濾單元、微生物培養單元、二級沉淀池、排放池、污泥回流單元、污水脫泥單元、風力溫度調節生物除臭控制單元，所述污水粗渣過濾進水單元、污水細渣過濾單元、微生物培養單元、二級沉淀池、排放池依次通過管道相對接，所述二級沉淀池、污泥回流單元、污水脫泥單元依次通過管道相對接，所述污泥回流單元分別通過管道與進水管和污水細渣過濾單元內部相連通，所述風力溫度調節生物除臭控制單元通過導風管與微生物培養單元內部相連通。本發明的有益效果是，結構簡單，實用性強。

　　權利要求書

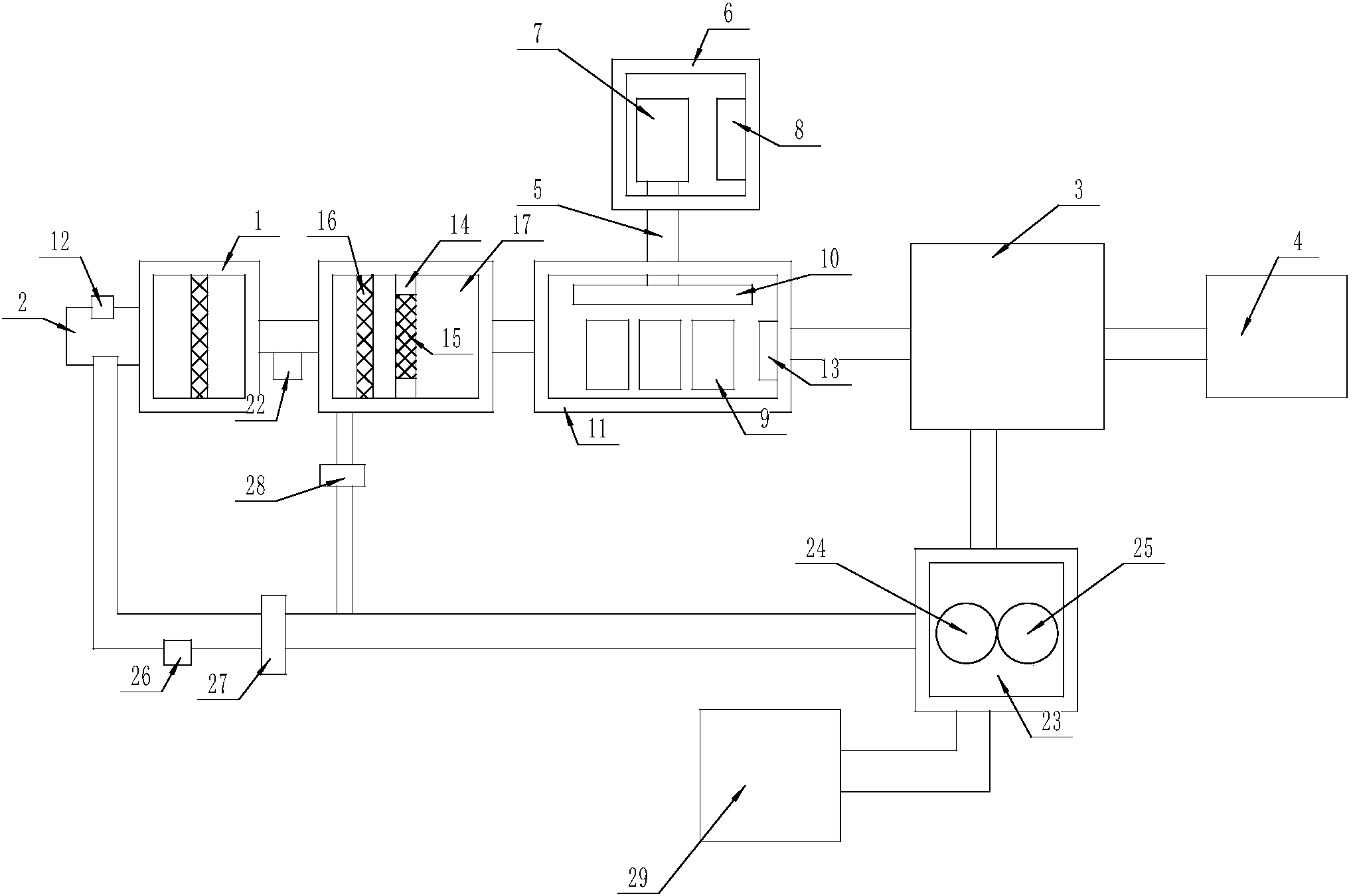

　　1.一種污水處理廠全流程除臭裝置，包括進水泵房(1)和與進水泵房(1)內部相連通的進水管(2)，其特征在于，所述進水泵房(1)內設有污水粗渣過濾進水單元，還包括污水細渣過濾單元、微生物培養單元、二級沉淀池(3)、排放池(4)、污泥回流單元、污水脫泥單元、風力溫度調節生物除臭控制單元，所述污水粗渣過濾進水單元、污水細渣過濾單元、微生物培養單元、二級沉淀池(3)、排放池(4)依次通過管道相對接，所述二級沉淀池(3)、污泥回流單元、污水脫泥單元依次通過管道相對接，所述污泥回流單元分別通過管道與進水管(2)和污水細渣過濾單元內部相連通，所述風力溫度調節生物除臭控制單元通過導風管(5)與微生物培養單元內部相連通，所述風力溫度調節生物除臭控制單元是由除臭設備間(6)、設置在除臭設備間(6)內，且與導風管(5)相對接的風機(7)和與風機(7)電氣連接的生物除臭控制柜(8)共同構成的，所述微生物培養單元是由生物池(9)、設置在生物池(9)內，且分別通過空氣輸送管(10)與風機(7)排風口相對接的多個微生物培養箱(11)、設置在進水管(2)上的進水流量計(12)、設置在生物池(9)內的溫度變送器(13)共同構成的，所述生物除臭控制柜(8)分別與進水流量計(12)和溫度變送器(13)電性連接。

　　2.根據權利要求1所述的污水處理廠全流程除臭裝置，其特征在于，所述污水細渣過濾單元是由污水暫留室、設置在污水暫留室內，且將其內部分隔成一號腔和二號腔的擋板(14)、置在擋板(14)上的開口、設置在開口處的過濾網(15)、設置在一號腔內的粗格柵(16)、設置在二號腔內的旋流沉沙機構共同構成的。

　　3.根據權利要求2所述的污水處理廠全流程除臭裝置，其特征在于，所述旋流沉沙機構是由設置在其中二號腔內的下部的旋流沉沙池(17)、設置在下層的錐形沙斗(18)、設置在旋流沉沙池(17)中部的螺旋槳(19)、設置在旋流沉沙池(17)上方，且與螺旋槳(19)固定連接的變速電機(20)共同構成的。

　　4.根據權利要求1所述的污水處理廠全流程除臭裝置，其特征在于，所述污水粗渣過濾進水單元是由設置在進水泵房(1)內，且將其分隔為三號腔和四號腔的粗格柵(16)、設置在四號腔內，且通過管道與一號腔內部相連通的進水泵(22)共同構成的。

　　5.根據權利要求1所述的污水處理廠全流程除臭裝置，其特征在于，所述污泥回流單元是由污泥回流泵房(23)、設置在污泥回流泵房(23)內的污泥泵(24)和污水泵(25)共同構成的，所述連通污泥泵(24)與進水管(2)的管道為回水管道，所述回水管道上設有回水流量計(26)和一號電動閥門(27)。

　　6.根據權利要求5所述的污水處理廠全流程除臭裝置，其特征在于，所述連通回水管道與二號腔的管道上設有二號電動閥門(28)。

　　7.根據權利要求1所述的污水處理廠全流程除臭裝置，其特征在于，所述污水脫泥單元是由污水脫泥機房(29)、設置在污水脫泥機房(29)內的濃縮器(30)和脫水器(31)、設置在濃縮器(30)上的第一出口和第二出口、設置在脫水器(31)上的第一進口、設置在脫水器(31)左側旋轉軸(32)上的第二進口共同構成的，所述第二出口通過第二輸送管(33)連接第二進口，所述第一出口通過第一輸送管(21)連接到第一進口，所述第一進口與脫水器內的旋轉軸(32)連通，所述第一出口在第二出口的上方。

　　8.根據權利要求7所述的污水處理廠全流程除臭裝置，其特征在于，所述污水泵(25)通過管道與脫水器(31)相對接。

　　9.根據權利要求1所述的污水處理廠全流程除臭裝置，其特征在于，所述多個微生物培養箱(11)的數量為3-6個。

　　10.根據權利要求2或4所述的污水處理廠全流程除臭裝置，其特征在于，所述粗格柵(16)的直徑為細格柵直徑的1.5-3倍。

　　說明書

　　一種污水處理廠全流程除臭裝置

　　技術領域

　　本發明涉及生物除臭設備改進，特別是一種污水處理廠全流程除臭裝置。

　　背景技術

　　污水廠傳統除臭工藝常采用生物濾池法和化學法等，這些方法均需要建設集氣罩、臭氣輸送管道和風機，需要建設單獨的除臭設施，系統龐大復雜，存在投資運行費用高、占地面積大，運行維護繁雜等弊端，同時存在不同程度的二次污染，構筑物增加集氣罩后，易加重罩內設備的腐蝕老化，導致了額外的經濟損失。

　　發明內容

　　本發明的目的是為了解決上述問題，設計了一種污水處理廠全流程除臭裝置。

　　實現上述目的本發明的技術方案為，一種污水處理廠全流程除臭裝置，包括進水泵房和與進水泵房內部相連通的進水管，所述進水泵房內設有污水粗渣過濾進水單元，還包括污水細渣過濾單元、微生物培養單元、二級沉淀池、排放池、污泥回流單元、污水脫泥單元、風力溫度調節生物除臭控制單元，所述污水粗渣過濾進水單元、污水細渣過濾單元、微生物培養單元、二級沉淀池、排放池依次通過管道相對接，所述二級沉淀池、污泥回流單元、污水脫泥單元依次通過管道相對接，所述污泥回流單元分別通過管道與進水管和污水細渣過濾單元內部相連通，所述風力溫度調節生物除臭控制單元通過導風管與微生物培養單元內部相連通，所述風力溫度調節生物除臭控制單元是由除臭設備間、設置在除臭設備間內，且與導風管相對接的風機和與風機電氣連接的生物除臭控制柜共同構成的，所述微生物培養單元是由生物池、設置在生物池內，且分別通過空氣輸送管與風機排風口相對接的多個微生物培養箱、設置在進水管上的進水流量計、設置在生物池內的溫度變送器共同構成的，所述生物除臭控制柜分別與進水流量計和溫度變送器電性連接。

　　所述污水細渣過濾單元是由污水暫留室、設置在污水暫留室內，且將其內部分隔成一號腔和二號腔的擋板、置在擋板上的開口、設置在開口處的過濾網、設置在一號腔內的粗格柵、設置在二號腔內的旋流沉沙機構共同構成的。

　　所述旋流沉沙機構是由設置在其中二號腔內的下部的旋流沉沙池、設置在下層的錐形沙斗、設置在旋流沉沙池中部的螺旋槳、設置在旋流沉沙池上方，且與螺旋槳固定連接的變速電機共同構成的。

　　所述污水粗渣過濾進水單元是由設置在進水泵房內，且將其分隔為三號腔和四號腔的粗格柵、設置在四號腔內，且通過管道與一號腔內部相連通的進水泵共同構成的。

　　所述污泥回流單元是由污泥回流泵房、設置在污泥回流泵房內的污泥泵和污水泵共同構成的，所述連通污泥泵與進水管的管道為回水管道，所述回水管道上設有回水流量計和一號電動閥門。

　　所述連通回水管道與二號腔的管道上設有二號電動閥門。

　　所述污水脫泥單元是由污水脫泥機房、設置在污水脫泥機房內的濃縮器和脫水器、設置在濃縮器上的第一出口和第二出口、設置在脫水器上的第一進口、設置在脫水器左側旋轉軸上的第二進口共同構成的，所述第二出口通過第二輸送管連接第二進口，所述第一出口通過第一輸送管連接到第一進口，所述第一進口與脫水器內的旋轉軸連通，所述第一出口在第二出口的上方。

　　所述污水泵通過管道與脫水器相對接。

　　所述多個微生物培養箱的數量為3-6個。

　　所述微生物培養箱內放置的菌株類型為生絲微菌屬、自養性的硫桿菌、甲基型生絲微菌屬等細菌。

　　所述粗格柵的直徑為細格柵直徑的1.5-3倍。

　　利用本發明的技術方案制作的污水處理廠全流程除臭裝置，全過程的惡臭治理，系統精簡、占地小、投資運行成本大幅降低，運行穩定、維護簡便，臭氣無明顯臭味產生，污染物的去除效率高，且污泥產率降低，使脫水性得到大幅提升。
