申請日2016.07.21

　　公開(公告)日2016.11.23

　　IPC分類號C02F9/08; B01D39/16; B01D39/20; E03F1/00; E03F5/10; E03F5/14; E03F5/22

　　摘要

　　本發明涉及一種城市建筑污水處理系統及施工方法及濾芯材料制備工藝，包括依次連接的沉沙池、分流井、配水井、截污井、蓄水池、精密過濾裝置、消毒裝置以及清水池，所述沉沙池的側面設有以利建筑雨污水流入的進水管，所述清水池內設有清水回用裝置。該城市建筑污水處理系統設計合理，實現污水的重復利用，有效保證回用水的水質問題。

　　權利要求書

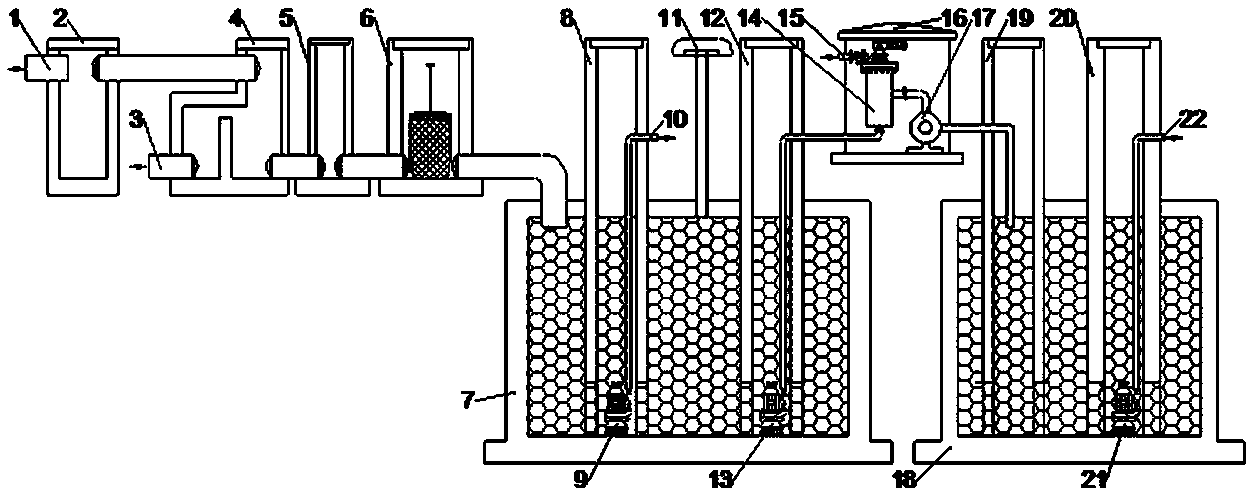

　　1.一種城市建筑污水處理系統，其特征在于：包括依次連接的沉沙池、分流井、配水井、截污井、蓄水池、精密過濾裝置、消毒裝置以及清水池，所述沉沙池的側面設有以利建筑雨污水流入的進水管，所述清水池內設有清水回用裝置。

　　2.根據權利要求1所述的城市建筑污水處理系統，其特征在于：所述分流井的內部為溢流堰結構，其溢流腔的側面下端設有溢流管，所述截污井內部設有過濾沉淀裝置，過濾沉淀裝置包括格柵和沉淀池。

　　3.根據權利要求1所述的城市建筑污水處理系統，其特征在于：所述蓄水池沿污水流動方向依次設有吸污井、透氣帽以及提升井，所述吸污井的底部設有排污泵，排污泵的輸出端連接有延伸至蓄水池外部的排污管;所述透氣帽與蓄水池頂面固定連接;所述提升井的底部設有提升泵，提升泵的輸出端與精密過濾裝置的輸入端之間連接有提升管。

　　4.根據權利要求1所述的城市建筑污水處理系統，其特征在于：所述精密過濾裝置的內部設有用以過濾污水的石墨烯羥乙基纖維素復合濾芯。

　　5.根據權利要求4所述的城市建筑污水處理系統，其特征在于：所述精密過濾裝置的旁側設有消毒裝置，所述消毒裝置包括外部套有石英套管的紫外燈，所述消毒裝置的輸出端與清水池的頂端用水管連通，所述精密過濾裝置和消毒裝置均設于地面，且外部設有防護罩。

　　6.根據權利要求1所述的城市建筑污水處理系統，其特征在于：所述清水池內設有位于清水回用裝置旁側的液位井，所述清水回用裝置包括回用井，所述回用井的底部設有回用泵，所述回用泵的輸出端連接有延伸至清水池外部的回用出水管。

　　7.根據權利要求1所述的城市建筑污水處理系統，其特征在于：所述沉沙池的上端與分流井的上端用第一管道連通，所述分流井的下端與配水井的下端用第二管道連通，所述配水井的下端與截污井的下端用第三管道連通，所述截污井的下端與蓄水池的頂端用第四管道連通，所述第一管道、第二管道、第三管道以及第四管道的內部均設有濾網。

　　8.根據權利要求1所述的城市建筑污水處理系統，其特征在于：所述蓄水池和清水池均為PP模塊組合水池，其外部設有HDPE防滲膜。

　　9.一種城市建筑污水處理系統施工方法，其特征在于：包括如權利要求1-8所述的任意一種城市建筑污水處理系統，包括如下步驟：

　　(1)根據設計要求土方開挖蓄水池基礎和清水池基礎，將蓄水池基礎的底面平整處理，并平整鋪設100mm河沙;

　　(2)在蓄水池基礎和清水池基礎的內部均依次平整的鋪裝無紡布和PE膜;

　　(3)在蓄水池基礎和清水池基礎的PE膜上分別安放pp蓄水模塊，分別形成PP模塊蓄水池和pp模塊清水池，在PP模塊蓄水池內安裝吸污井和提升井，在PP模塊清水池內安裝液位井和回用井;

　　(4)在pp模塊蓄水池和pp模塊清水池的頂部鋪設無紡布，無紡布的上層鋪設厚度不小于20cm的潔凈河沙;

　　(5)蓄水池基礎和清水池基礎分別回填夯實;

　　(6)用管道依次將沉沙池、分流井、配水井、截污井和pp模塊蓄水池連通，用水管將pp模塊蓄水池、精密過濾裝置、紫外線消毒裝置和pp模塊清水池連通;將進水管與污水收集設施相連，溢流管、排污管分別與市政管網相連，回用出水管與用水設施相連;

　　(7)系統調試，并試運行。

　　10.一種城市建筑污水處理系統濾芯材料制備工藝，其特征在于：包括如權利要求4所述的石墨烯羥乙基纖維素復合濾芯，其制備步驟如下：

　　(1)在兩個相同的5 L尼龍罐中各裝入50顆直徑為5 mm的不銹鋼球和40顆直徑為10 mm的不銹鋼球，然后分別加入石墨粉2.6 kg，再分別滴加360 ml無水乙醇，并用尼龍蓋密封;將兩個球磨罐對稱地放入行星式球磨機中，在轉速為350 rpm、且每30分鐘自動轉換旋轉方向的條件下球磨50 h;

　　(2)取步驟(1)處理后的石墨粉加入到pH為8、濃度為15 wt%的Tween 20的水溶液中超聲36 h，過濾并用水洗凈后，于65℃下真空干燥24 h后待用;

　　(3)取步驟(2)處理后的石墨粉加入到濃度為2.5 M 的HCl溶液中，超聲24 h，過濾并用純水洗凈后，于68℃下真空干燥24 h后待用;

　　(4)取步驟(3)處理后的石墨粉加入到36 L由濃硫酸和濃硝酸按體積比為9.3:0.7組成的混酸中，在3℃下超聲處理8 h后，加入0.7 kg硝酸鈉和2.5 kg高錳酸鉀，在6℃下攪拌30h;升溫，在35℃攪拌15 h;然后在攪拌下緩慢加入55 L水，并控制加水時間為1.5 h;再升溫至93℃繼續攪拌20 h;然后，在攪拌下緩慢加入80 L水，并控制加水時間為2 h;再在攪拌下緩慢加入4 L雙氧水，并控制添加時間為3.5 h;然后繼續攪拌20 h后，過濾并用水洗凈，在70℃下真空干燥30 h，得到2.36 kg石墨烯材料;

　　(5)取步驟(4)制備的石墨烯材料2.3 kg，加入到24 L氯化亞砜中，在80 ℃和攪拌條件下反應40 h后，按4000 rpm的轉速離心處理20 min，粉末經無水丙酮洗凈，并在室溫下真空干燥10 h后待用;

　　(6)將步驟(5)處理后的石墨烯材料，加入到30 L無水吡啶溶中，在室溫下超聲處理3 h后;在劇烈攪拌下緩慢滴加溶解有0.65 kg羥乙基纖維素的20 L吡啶溶液，并控制滴加時間為2 h;滴加完畢升溫至50℃繼續攪拌反應16 h后，蒸除溶劑;再加入20 L蒸餾水，超聲1 h，再通過0.22μm尼龍微孔濾膜抽濾，并用20 L蒸餾水潤洗濾餅;將濾餅在50℃下真空干燥24h后即得到2.74 kg石墨烯/羥乙基纖維素復合濾芯材料產品。

　　說明書

　　城市建筑污水處理系統及施工方法及濾芯材料制備工藝

　　技術領域：

　　本發明屬于城市建筑水體凈化及污水處理技術領域，尤其涉及一種城市建筑污水處理系統及施工方法及濾芯材料制備工藝。

　　背景技術：

　　構建節水型社會是促進和諧社會發展的重要內容之一，是解決水資源匱乏問題的必然選擇。隨著經濟的高速發展，資源浪費日益嚴重，海綿城市在建筑業中追求節約以及環保，因此，在海綿城市中的建筑污水處理系統顯得十分重要。目前，現有的海綿城市建筑物中生活用水及雨水的處理技術均存在難以有效保證回用水質的問題。

　　發明內容：

　　本發明的目的是針對以上不足之處，提供一種城市建筑污水處理系統，該城市建筑污水處理系統成本低、節能和可靠性高，且可以有效保證回用水的水質問題。

　　還提供一種城市建筑污水處理系統施工方法。

　　還提供一種城市建筑污水處理系統濾芯材料制備工藝。

　　本發明解決技術問題所采用的方案是，一種城市建筑污水處理系統，包括依次連接的沉沙池、分流井、配水井、截污井、蓄水池、精密過濾裝置、消毒裝置以及清水池，所述沉沙池的側面設有以利建筑雨污水流入的進水管，所述清水池內設有清水回用裝置。

　　進一步的，上述分流井的內部為溢流堰結構，其溢流腔的側面下端設有溢流管，所述截污井內部設有過濾沉淀裝置，過濾沉淀裝置包括格柵和沉淀池。

　　進一步的，上述蓄水池沿污水流動方向依次設有吸污井、透氣帽以及提升井，所述吸污井的底部設有排污泵，排污泵的輸出端連接有延伸至蓄水池外部的排污管;所述透氣帽與蓄水池頂面固定連接;所述提升井的底部設有提升泵，提升泵的輸出端與精密過濾裝置的輸入端之間連接有提升管。

　　進一步的，上述精密過濾裝置的內部設有用以過濾污水的石墨烯羥乙基纖維素復合濾芯。

　　進一步的，上述精密過濾裝置的旁側設有消毒裝置，所述消毒裝置包括外部套有石英套管的紫外燈，所述消毒裝置的輸出端與清水池的頂端用水管連通，所述精密過濾裝置和消毒裝置均設于地面，且外部設有防護罩。

　　進一步的，上述清水池內設有位于清水回用裝置旁側的液位井，所述清水回用裝置包括回用井，所述回用井的底部設有回用泵，所述回用泵的輸出端連接有延伸至清水池外部的回用出水管。

　　進一步的，上述沉沙池的上端與分流井的上端用第一管道連通，所述分流井的下端與配水井的下端用第二管道連通，所述配水井的下端與截污井的下端用第三管道連通，所述截污井的下端與蓄水池的頂端用第四管道連通，所述第一管道、第二管道、第三管道以及第四管道的內部均設有濾網。

　　進一步的，上述蓄水池和清水池均為PP模塊組合水池，其外部設有HDPE防滲膜。

　　本發明一種城市建筑污水處理系統施工方法，包括如下步驟：

　　(1)根據設計要求土方開挖蓄水池基礎和清水池基礎，將蓄水池基礎的底面平整處理，并平整鋪設100mm河沙;

　　(2)在蓄水池基礎和清水池基礎的內部均依次平整的鋪裝無紡布和PE膜;

　　(3)在蓄水池基礎和清水池基礎的PE膜上分別安放pp蓄水模塊，分別形成PP模塊蓄水池和pp模塊清水池，在PP模塊蓄水池內安裝吸污井和提升井，在PP模塊清水池內安裝液位井和回用井;

　　(4)在pp模塊蓄水池和pp模塊清水池的頂部鋪設無紡布，無紡布的上層鋪設厚度不小于20cm的潔凈河沙;

　　(5)蓄水池基礎和清水池基礎分別回填夯實;

　　(6)用管道依次將沉沙池、分流井、配水井、截污井和pp模塊蓄水池連通，用水管將pp模塊蓄水池、精密過濾裝置、紫外線消毒裝置和pp模塊清水池連通，將進水管與污水收集設施相連，溢流管、排污管分別與市政管網相連，回用出水管與用水設施相連;

　　(7)系統調試，并試運行。

　　本發明一種城市建筑污水處理系統濾芯材料制備工藝，所述濾芯材料為石墨烯羥乙基纖維素復合濾芯，其制備工藝如下：

　　(1)在兩個相同的5 L尼龍罐中各裝入50顆直徑為5 mm的不銹鋼球和40顆直徑為10 mm的不銹鋼球，然后分別加入石墨粉2.6 kg，再分別滴加360 ml無水乙醇，并用尼龍蓋密封;將兩個球磨罐對稱地放入行星式球磨機中，在轉速為350 rpm、且每30分鐘自動轉換旋轉方向的條件下球磨50 h;

　　(2)取步驟(1)處理后的石墨粉加入到pH為8、濃度為15 wt%的Tween 20的水溶液中超聲36 h，過濾并用水洗凈后，于65℃下真空干燥24 h后待用;

　　(3)取步驟(2)處理后的石墨粉加入到濃度為2.5 M 的HCl溶液中，超聲24 h，過濾并用純水洗凈后，于68℃下真空干燥24 h后待用;

　　(4)取步驟(3)處理后的石墨粉加入到36 L由濃硫酸和濃硝酸按體積比為9.3:0.7組成的混酸中，在3℃下超聲處理8 h后，加入0.7 kg硝酸鈉和2.5 kg高錳酸鉀，在6℃下攪拌30h;升溫，在35℃攪拌15 h;然后在攪拌下緩慢加入55 L水，并控制加水時間為1.5 h;再升溫至93℃繼續攪拌20 h;然后，在攪拌下緩慢加入80 L水，并控制加水時間為2 h;再在攪拌下緩慢加入4 L雙氧水，并控制添加時間為3.5 h;然后繼續攪拌20 h后，過濾并用水洗凈，在70℃下真空干燥30 h，得到2.36 kg石墨烯材料;

　　(5)取步驟(4)制備的石墨烯材料2.3 kg，加入到24 L氯化亞砜中，在80 ℃和攪拌條件下反應40 h后，按4000 rpm的轉速離心處理20 min，粉末經無水丙酮洗凈，并在室溫下真空干燥10 h后待用;

　　(6)將步驟(5)處理后的石墨烯材料，加入到30 L無水吡啶溶中，在室溫下超聲處理3 h后;在劇烈攪拌下緩慢滴加溶解有0.65 kg羥乙基纖維素的20 L吡啶溶液，并控制滴加時間為2 h;滴加完畢升溫至50℃繼續攪拌反應16 h后，蒸除溶劑;再加入20 L蒸餾水，超聲1 h，再通過0.22μm尼龍微孔濾膜抽濾，并用20 L蒸餾水潤洗濾餅;將濾餅在50℃下真空干燥24h后即得到2.74 kg石墨烯/羥乙基纖維素復合濾芯材料產品。

　　與現有技術相比，本發明具有以下有益效果：1、建筑污水通過沉淀、分流、配流、截污、蓄水、過濾、消毒多級處理后，可得到能用于灌溉、道路廣場沖洗等的回用水，實現污水的重復利用，且其施工方法合理、安全;2、精密過濾裝置的過濾功能采用石墨烯羥乙基纖維素復合濾芯材料實現，石墨烯羥乙基纖維素復合濾芯材料能夠很好的實現污染重金屬的吸附作用，實現海綿城市中的建筑施工污水零排放;3、本系統在提高城市建筑污水處理效率的同時有效降低處理能耗，節約處理成本;4、本系統的蓄水池和清水池均采用PP模塊組合水池，節約空間、成本低、安裝維護方便。
