申請日2016.07.21

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/12

　　摘要

　　本實用新型公開了一種油田壓裂返排污水處理裝置，包括沉淀池，沉淀池的下方安裝有陽極靜電板，沉淀池的上方安裝有陰極靜電板，沉淀池連通有抽油泵和抽水泵;抽水泵連通有氧化罐，氧化罐連通絮凝罐，絮凝罐連通沉淀罐，沉淀罐連通儲水罐和儲渣罐;抽油泵連通有儲油罐，抽水泵通過分離器連通氧化罐，分離器的出水口與氧化罐連通，分離器的出油口與儲油罐連通。本實用新型結構簡單，使用方便，通過施加電場增加帶點微粒的沉淀效果，從而減少污水的粘稠度，防止堵塞并提高后續的污水凈化效果，且實現了對污水中油類的重復利用。

　　權利要求書

　　1.一種油田壓裂返排污水處理裝置，其特征在于，包括沉淀池(1)，沉淀池(1)的下方安裝有陽極靜電板(2)，沉淀池(1)的上方安裝有陰極靜電板(12)，沉淀池(1)連通有抽油泵(3)和抽水泵(4);抽水泵(4)連通有氧化罐(5)，氧化罐(5)連通絮凝罐(6)，絮凝罐(6)連通沉淀罐(7)，沉淀罐(7)連通儲水罐(8)和儲渣罐(9);抽油泵(3)連通有儲油罐(10)，抽水泵(4)通過分離器(13)連通氧化罐(5)，分離器(13)的出水口與氧化罐(5)連通，分離器(13)的出油口與儲油罐(10)連通。

　　2.如權利要求1所述的油田壓裂返排污水處理裝置，其特征在于，所述沉淀池(1)內安裝有負離子發生器(11)。

　　3.如權利要求1所述的油田壓裂返排污水處理裝置，其特征在于，所述分離器(13)為旋流氣浮分離器。

　　4.如權利要求1所述的油田壓裂返排污水處理裝置，其特征在于，所述氧化罐(5)的入口處安裝有氧化劑加藥裝置(14)。

　　5.如權利要求1所述的油田壓裂返排污水處理裝置，其特征在于，所述絮凝罐(6)的入口處安裝有絮凝劑加藥裝置(15)。

　　6.如權利要求1所述的油田壓裂返排污水處理裝置，其特征在于，所述氧化罐(5)內設有攪拌裝置(16)。

　　說明書

　　一種油田壓裂返排污水處理裝置

　　技術領域

　　本實用新型屬于機械領域，特別涉及一種油田壓裂返排污水處理裝置。

　　背景技術

　　油田壓裂作業中排出的殘余壓裂液中含有胍膠、甲醛、石油類及其他各種添加劑,眾多的添加劑使壓裂液(壓裂返排液高聚污水)具有高粘度和高CODCr等特點。目前常用的處理方法為氧化混凝處理法，例如專利201520201239.5公開的固體高級氧化處理油田壓裂返排液高聚污水的裝置。但是由于壓裂液中含有各種添加劑，泥土顆粒及油污等，因此比較粘稠，不僅容易堵塞管道，且溶液中含有雜質太多，后期處理不僅耗費藥品多而且處理效果較差，而且其中的油不能被利用。而壓裂液中大多數微粒都帶有負電，因此容易被氫離子氧化還原。而在處理壓裂液之前，使用陽極靜電板對帶負電的微粒吸附，使其沉淀，則可減少后續處理中的藥品用量，提升凈化效果。

　　實用新型內容

　　為解決上述問題，本實用新型提供了一種油田壓裂返排污水處理裝置，本實用新型結構簡單，使用方便，通過施加電場增加帶點微粒的沉淀效果，從而減少污水的粘稠度，防止堵塞并提高后續的污水凈化效果，且實現了對污水中油類的重復利用。

　　為達到上述技術效果，本實用新型的技術方案是：

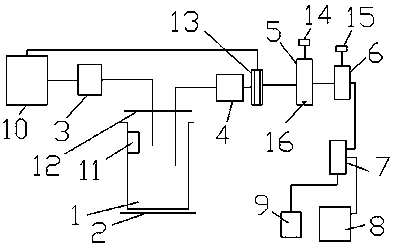

　　一種油田壓裂返排污水處理裝置，包括沉淀池，沉淀池的下方安裝有陽極靜電板，沉淀池的上方安裝有陰極靜電板，沉淀池連通有抽油泵和抽水泵;抽水泵連通有氧化罐，氧化罐連通絮凝罐，絮凝罐連通沉淀罐，沉淀罐連通儲水罐和儲渣罐;抽油泵連通有儲油罐，抽水泵通過分離器連通氧化罐，分離器的出水口與氧化罐連通，分離器的出油口與儲油罐連通。

　　進一步的改進，所述沉淀池內安裝有負離子發生器。

　　進一步的改進，所述分離器為旋流氣浮分離器。

　　進一步的改進，所述氧化罐的入口處安裝有氧化劑加藥裝置。

　　進一步的改進，所述絮凝罐的入口處安裝有絮凝劑加藥裝置。

　　進一步的改進，所述氧化罐內設有攪拌裝置。

　　本實用新型通過施加電場增加帶點微粒的沉淀效果，從而減少污水的粘稠度，防止堵塞并提高后續的污水凈化效果，且實現了對污水中油類的重復利用。
