申請日2016.07.21
公開(公告)日2016.12.28
IPC分類號F25B27/02
摘要
本實用新型公開了一種低品位廢水熱回收裝置，包括清水泵、廢水泵、預熱器、壓縮機、蒸發器、冷凝器、調節池及絮凝池;蒸發器的廢水進口端通過管道連接至調節池，調節池的出口通過管道連接有第一抽水泵，第一抽水泵通過管道連接至絮凝池，絮凝池的出口通過管道連接有第二抽水泵，第二抽水泵通過管道連接至水池。本申請設有預熱器，清水和廢水在預熱器中進行初步熱交換，廢水的水溫降低，清水的水溫升高;廢水在蒸發器與制冷劑進行二次熱交換，廢水的水溫降低，制冷劑的溫度升高。
權利要求書
1.一種低品位廢水熱回收裝置，其特征在于，包括清水泵、廢水泵、預熱器、壓縮機、蒸發器、冷凝器、調節池及絮凝池;預熱器設有清水進口端、清水進口端、廢水進口端、廢水進口端，清水泵的出口端通過管道與預熱器的清水進口連接，廢水泵的出口端通過管道與預熱器的廢水進口連接;蒸發器設有廢水進口端、廢水出口端、制冷劑進口端、制冷劑出口端，預熱器的廢水進口端通過管道與蒸發器的廢水出口端連接;冷凝器設有清水進口端、清水進口端、制冷劑進口端、制冷劑出口端，冷凝器的清水進口端通過管道連接至預熱器的清水進口端，冷凝器的制冷劑進口端通過制冷管連接至壓縮機的出口，壓縮機的進口通過制冷管連接至蒸發器的制冷劑出口端，冷凝器的制冷劑出口端通過制冷管連接有制冷劑膨脹閥，制冷劑膨脹閥的出口連接至蒸發器的制冷劑進口端;蒸發器的廢水進口端通過管道連接至調節池，調節池的出口通過管道連接有第一抽水泵，第一抽水泵通過管道連接至絮凝池，絮凝池的出口通過管道連接有第二抽水泵，第二抽水泵通過管道連接至水池。
2.根據權利要求1所述的低品位廢水熱回收裝置，其特征在于，所述的調節池設有加酸裝置和加堿裝置，絮凝池設有絮凝劑加藥裝置。
3.根據權利要求2所述的低品位廢水熱回收裝置，其特征在于，所述的調節池設有調節池超聲波攪拌棒，絮凝池設有絮凝池超聲波攪拌棒。
說明書
低品位廢水熱回收裝置
技術領域
本實用新型屬于余熱回收技術領域，主要涉及一種低品位廢水熱回收裝置。
背景技術
在食品、醫藥、輕紡、化工等工業生產過程中會產生大量30℃至50℃的工業廢水，在賓館、酒店、營業性洗浴場所等生活區會產生大量的30℃至55℃的生活廢水，這些廢水中含有巨大的熱量，但因熱能的品味較低，無法通過直接換熱的方式回收利用，因而基本都被白白排掉，造成巨大的浪費。
實用新型內容
為了解決上述技術問題，本實用新型提供一種低品位廢水熱回收裝置。
本實用新型的技術方案是：

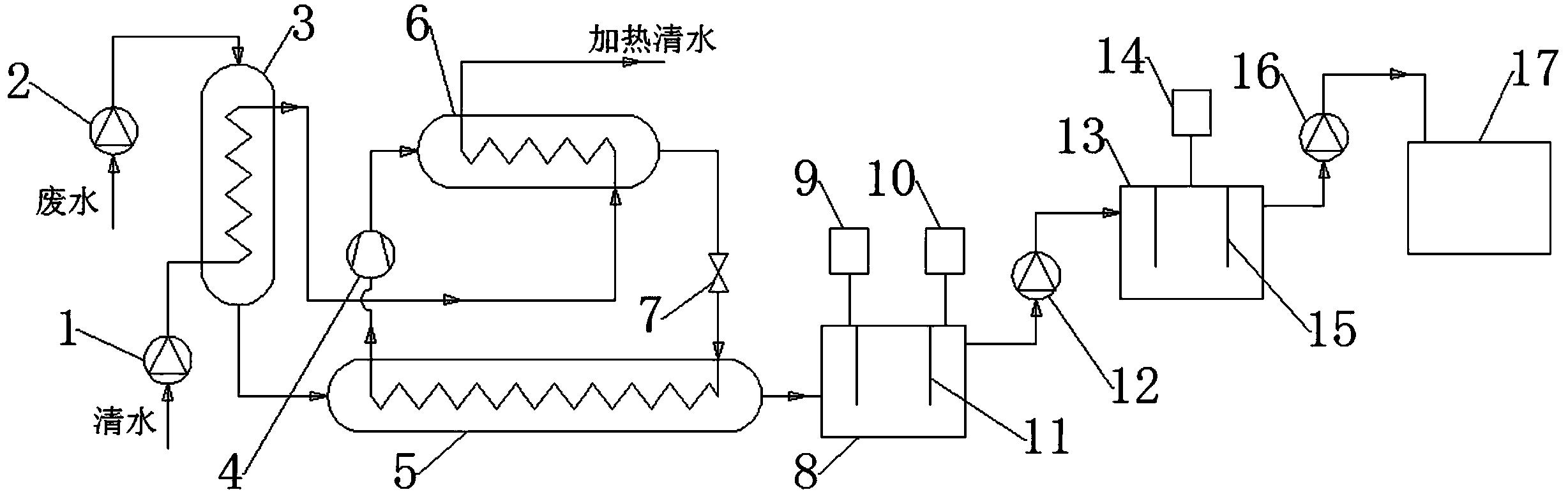

一種低品位廢水熱回收裝置，包括清水泵、廢水泵、預熱器、壓縮機、蒸發器、冷凝器、調節池及絮凝池;預熱器設有清水進口端、清水進口端、廢水進口端、廢水進口端，清水泵的出口端通過管道與預熱器的清水進口連接，廢水泵的出口端通過管道與預熱器的廢水進口連接;蒸發器設有廢水進口端、廢水出口端、制冷劑進口端、制冷劑出口端，預熱器的廢水進口端通過管道與蒸發器的廢水出口端連接;冷凝器設有清水進口端、清水進口端、制冷劑進口端、制冷劑出口端，冷凝器的清水進口端通過管道連接至預熱器的清水進口端，冷凝器的制冷劑進口端通過制冷管連接至壓縮機的出口，壓縮機的進口通過制冷管連接至蒸發器的制冷劑出口端，冷凝器的制冷劑出口端通過制冷管連接有制冷劑膨脹閥，制冷劑膨脹閥的出口連接至蒸發器的制冷劑進口端;蒸發器的廢水進口端通過管道連接至調節池，調節池的出口通過管道連接有第一抽水泵，第一抽水泵通過管道連接至絮凝池，絮凝池的出口通過管道連接有第二抽水泵，第二抽水泵通過管道連接至水池。
優選的，所述的調節池設有加酸裝置和加堿裝置，絮凝池設有絮凝劑加藥裝置。
優選的，所述的調節池設有調節池超聲波攪拌棒，絮凝池設有絮凝池超聲波攪拌棒。
本實用新型的有益效果是：
本申請設有預熱器，清水和廢水在預熱器中進行初步熱交換，廢水的水溫降低，清水的水溫升高;廢水在蒸發器與制冷劑進行二次熱交換，廢水的水溫降低，制冷劑的溫度升高，通過兩級熱交換可以更好的回收低品位廢水中的余熱;清水在冷凝器中進行二次熱交換，清水的溫度升高，制冷劑的溫度降低，將清水加熱到設定溫度;設有調節池、絮凝池、加酸裝置、加堿裝置、絮凝劑加藥裝置，降溫后的廢水在調節池中調節PH值，在絮凝池中將雜質絮凝得到可二次利用的清潔水;調節池、絮凝池中均設有超聲波攪拌棒，提升攪拌效率。
