申請日2016.05.31

　　公開(公告)日2016.08.24

　　IPC分類號C02F9/10; C02F103/08

　　摘要

　　本發明提出了一種低成本的冰凍法水處理設備及其運行方法，用于海水淡化和工業水處理，解決地球缺水和水體污染問題。本發明的冰凍法水處理設備由預處理系統、冷凍系統、換熱系統及二次分離系統構成，其中冷凍系統可以獲得淡水及濃縮高鹽水，換熱系統可以將冷凍系統的熱量進行轉換而產生供建筑物使用的冷媒或熱媒，二次分離系統可以提高鹽水的濃度和淡水的產量。本發明的設備可運用于海水淡化、工業廢水處理、中水處理回用，本發明運用戰略成本管理分析，將冷凍法水處理、水源熱泵、低溫霧化蒸餾技術相結合，在利用冷凍法提純淡水的同時，進行溶質物質提取，并提供冷媒或熱媒，從而取得可觀的經濟效益，有利于吸引企業主動進行水處理，減少水體污染。

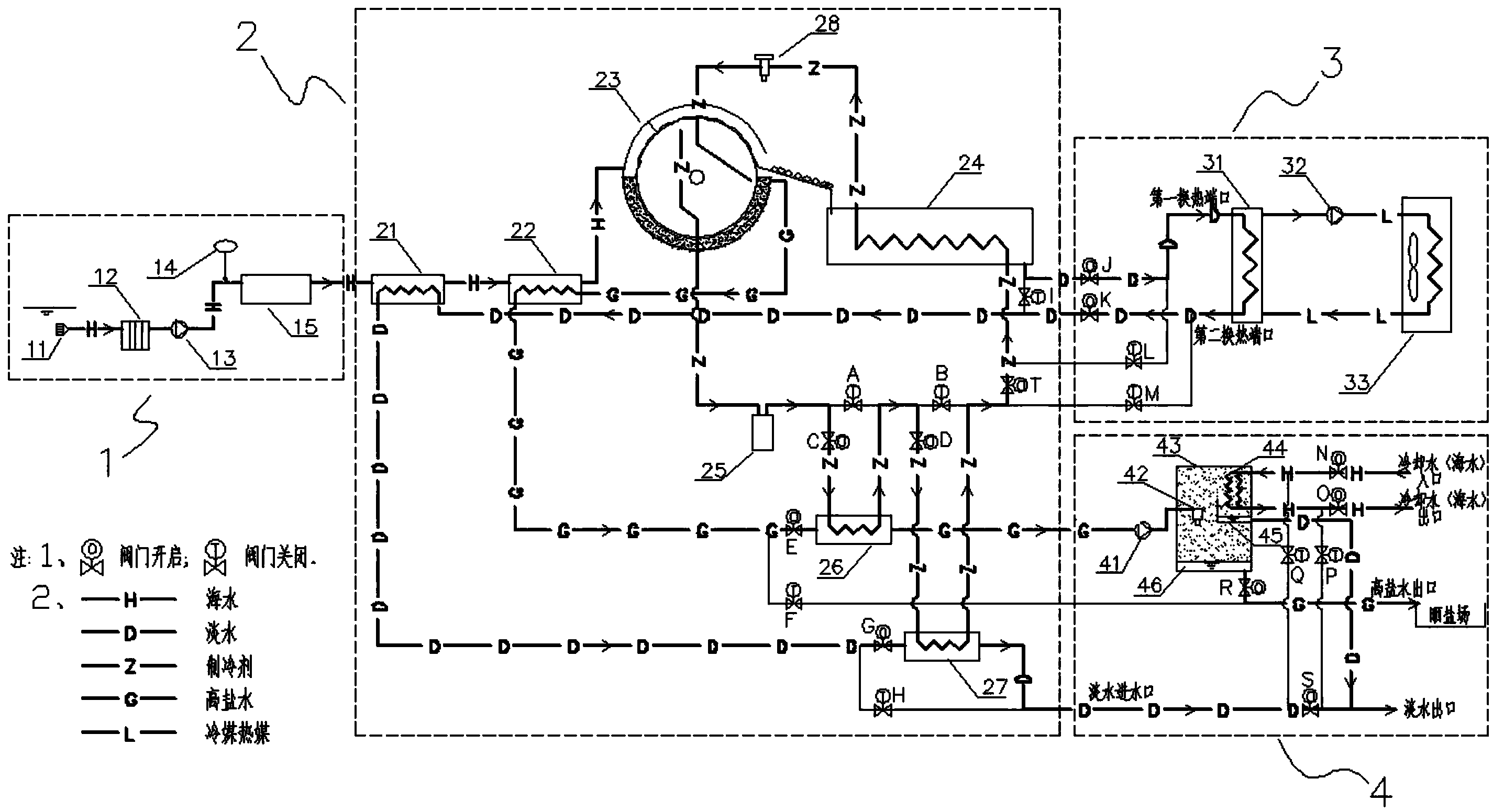

　　摘要附圖



　　權利要求書

　　1.一種冰凍法水處理設備，其特征在于由預處理系統、冷凍系統、換熱系統及二次分離系統構成，所述二次分離系統由加壓泵、霧化噴頭、箱體、冷凝盤管、淡水承接盤及高鹽水承接盤構成，所述冷凝盤管、淡水承接盤、霧化噴頭、高鹽水承接盤均位于箱體內并由高到低分布，淡水承接盤位于冷凝盤管的正下方;所述二次分離系統還設有冷卻水入口、冷卻水出口、高鹽水出口、淡水進水口、淡水出口;所述冷凍系統由一次預冷器、二次預冷器、用于將海水進行冰凍以獲得冰和濃縮高鹽水的蒸發器、冷凝融冰槽、壓縮機、第一輔助冷凝器、第二輔助冷凝器構成;所述預處理系統的出水端依次通過一次預冷器的預冷通道、二次預冷器的預冷通道后與蒸發器的進水口相連;蒸發器的高鹽水出口與二次預冷器的冷媒通道入口端相連，二次預冷器的冷媒通道出口端分成兩支路，一支路依次通過第一輔助冷凝器換熱閥、第一輔助冷凝器的換熱通道后與加壓泵的入水口相連，另一支路通過高鹽水直排閥與高鹽水出口相連;蒸發器的冰塊出口與冷凝融冰槽相連，冷凝融冰槽的出水口分成兩路，一路通過冷凝換熱器淡水進水閥與冷凝換熱器的第一換熱端口相連，另一路依次通過淡水冷凝換熱器旁通閥、一次預冷器的冷媒通道后再分成兩支路，一支路依次通過第二輔助冷凝器換熱閥、第二輔助冷凝器的換熱通道后與二次分離系統的淡水進水口相連，另一支路通過淡水直通閥與二次分離系統的淡水進水口相連;蒸發器的制冷劑出口與壓縮機的制冷劑入口相連，壓縮機的制冷劑出口依次通過第一輔助冷凝器旁通閥、第二輔助冷凝器旁通閥后分成兩路，一路通過冷凝換熱器熱媒進入閥與冷凝換熱器的第二換熱端口相連，另一路通過冷凝換熱器熱媒旁通閥后再分成兩支路，其中一支路依次通過冷凝融冰槽的制冷劑通道、節流閥后與蒸發器的制冷劑入口相連，另一支路通過冷凝換熱器熱媒排出閥與冷凝換熱器的第一換熱端口相連;所述冷凝換熱器的第二換熱端口通過淡水冷凝換熱器旁通閥與冷凝融冰槽的出水口相連;所述第一輔助冷凝器旁通閥與由第一輔助冷凝器的制冷劑通道、第一輔助冷凝器連通閥構成的支路并聯，所述第二輔助冷凝器旁通閥與由第二輔助冷凝器的制冷劑通道、第二輔助冷凝器連通閥構成的支路并聯;冷凝換熱器的換熱通道與循環泵、風機盤管依次連接以構成換熱循環通道;所述加壓泵的出水口與霧化噴頭相連;冷卻水入口通過冷卻水換熱進水閥后分成兩路，一路依次通過淡水換熱進水閥、淡水換熱器旁通閥后與淡水出口相連，另一路通過冷凝盤管的冷卻水通道后再分成兩個支路，其中一個支路通過冷卻水換熱出水閥與冷卻水出口相連，另一支路通過淡水換熱出水閥與淡水出口相連;淡水承接盤與淡水出口相連，高鹽水承接盤通過換熱器高鹽水出水閥與高鹽水出口相連。

　　2.根據權利要求1所述的冰凍法水處理設備，其特征在于所述高鹽水出口通往曬鹽場。

　　3.根據權利要求1或2所述的冰凍法水處理設備，其特征在于所述蒸發器由外筒、內筒及驅動內筒轉動的驅動單元構成，所述外筒、內筒嵌套且相互之間設有間隙，所述內筒的兩端分別設有蒸發器的制冷劑入口及制冷劑出口，所述外筒的一側設有進水口，另一側設有除冰缺口，所述除冰缺口處固定設有刮冰刀，所述除冰缺口通過傳送機構或者傾斜的傳送板與冷凝融冰槽相連，從而將由刮冰刀自內筒表面刮下的冰傳送到冷凝融冰槽內。

　　4.根據權利要求1或2所述的冰凍法水處理設備，其特征在于所述預處理系統由吸水口、格柵模塊、殺菌除藻模塊、沉砂池依次串聯而形成預處理通路，所述預處理通路在格柵模塊的后端設有取水泵，所述沉砂池的出水口為預處理系統的出水端。

　　5.根據權利要求1所述的冰凍法水處理設備的運行方法，包括春秋季工作模式、夏季工作模式和冬季工作模式，其特征在于所述夏季工作模式如下：開啟第一輔助冷凝器連通閥、第二輔助冷凝器連通閥、第一輔助冷凝器換熱閥、第二輔助冷凝器換熱閥、冷凝換熱器淡水進水閥、冷凝換熱器淡水出水閥、冷卻水換熱進水閥、冷卻水換熱出水閥、箱體高鹽水出水閥、淡水換熱器旁通閥、冷凝換熱器熱媒旁通閥，關閉第一輔助冷凝器旁通閥、第二輔助冷凝器旁通閥、高鹽水直排閥、淡水直通閥、淡水冷凝換熱器旁通閥、冷凝換熱器熱媒排出閥、冷凝換熱器熱媒進入閥、淡水換熱出水閥、淡水換熱進水閥;在夏季工作模式中：海水經過預處理系統的預處理后，依次經過一次預冷器、二次預冷器的預冷，然后再進入到蒸發器內，生成冰塊和濃縮高鹽水，冰塊進入到冷凝融冰槽內融化，變成淡水而流經冷凝換熱器的換熱通道，與冷凝換熱器的換熱通道內的工質進行熱量交換，該工質經過冷凝換熱器后降低溫度;冷凝換熱器的換熱通道流出的淡水流經一次預冷器的冷媒通道，對一次預冷器的預冷通道中的海水進行預冷;一次預冷器的冷媒通道流出的淡水流經第二輔助冷凝器的換熱通道，與第二輔助冷凝器的制冷劑通道中的制冷劑交換熱量后溫度升高，最后由淡水出口流出;蒸發器內產生的濃縮高鹽水先流經二次預冷器的冷媒通道，對二次預冷器的預冷通道中的海水進行預冷;然后再流經第一輔助冷凝器的換熱通道，與第一輔助冷凝器的制冷劑通道中的制冷劑交換熱量后溫度升高，然后經加壓泵加壓，由霧化噴頭噴出形成水霧，水霧中的含鹽較少的小霧化顆粒及蒸汽向上而被冷凝盤管冷凝，形成淡水而落到淡水承接盤后，流向淡水出口，而水霧中的含鹽較多的大霧化顆粒向下而落到高鹽水承接盤后，流向高鹽水出口;冷凝盤管中冷卻水流動而對含鹽較少的水霧及蒸汽進行降溫冷凝;冷媒進入壓縮機后被壓縮，然后流經第一輔助冷凝器的制冷劑通道，與第一輔助冷凝器的換熱通道內的濃縮高鹽水進行熱交換，然后再流經第二輔助冷凝器的制冷劑通道，與第二輔助冷凝器的換熱通道內的淡水進行熱交換，再流經冷凝融冰槽的制冷劑通道，與冷凝融冰槽內的換熱通道的冰進行熱交換，然后經過節流閥而變成氣體進入到蒸發器的制冷劑通道內，與蒸發器內的海水進行熱交換，最后返回壓縮機。

　　6.根據權利要求5所述的冰凍法水處理設備的運行方法，其特征在于所述冬季工作模式如下：開啟第一輔助冷凝器旁通閥、第二輔助冷凝器旁通閥、高鹽水直排閥、淡水直通閥、淡水冷凝換熱器旁通閥、冷凝換熱器熱媒排出閥、冷凝換熱器熱媒進入閥、淡水換熱器旁通閥，關閉第一輔助冷凝器連通閥、第二輔助冷凝器連通閥、第一輔助冷凝器換熱閥、第二輔助冷凝器換熱閥、冷凝換熱器淡水進水閥、冷凝換熱器淡水出水閥、冷卻水換熱進水閥、冷卻水換熱出水閥、淡水換熱出水閥、淡水換熱進水閥、箱體高鹽水出水閥、冷凝換熱器熱媒旁通閥;在冬季工作模式中，海水經過預處理系統的預處理后，依次經過一次預冷器、二次預冷器的預冷，然后再進入到蒸發器內，生成冰塊和濃縮高鹽水，冰塊進入到冷凝融冰槽內融化，變成淡水而流經一次預冷器的冷媒通道，對一次預冷器的預冷通道中的海水進行預冷;一次預冷器的冷媒通道流出的淡水最后由淡水出口流出;蒸發器內產生的濃縮高鹽水先流經二次預冷器的冷媒通道，對二次預冷器的預冷通道中的海水進行預冷;然后由高鹽水出口流出;在冬季工作模式中，冷凝盤管及加壓泵均不工作;冷媒進入壓縮機后被壓縮，然后流經冷凝換熱器的換熱通道，與冷凝換熱器的換熱通道內的工質進行熱交換，該工質經過冷凝換熱器后提高溫度;冷凝換熱器的換熱通道流出的冷媒流經冷凝融冰槽的制冷劑通道，與冷凝融冰槽內的換熱通道的冰進行熱交換，然后經過節流閥而變成氣體進入到蒸發器的制冷劑通道內，與蒸發器內的海水進行熱交換，最后返回壓縮機。

　　7.根據權利要求5或6所述的冰凍法水處理設備的運行方法，其特征在于所述春秋季工作模式如下：開啟第二輔助冷凝器旁通閥、第一輔助冷凝器連通閥、第一輔助冷凝器換熱閥、淡水直通閥、淡水冷凝換熱器旁通閥、淡水換熱出水閥、淡水換熱進水閥、箱體高鹽水出水閥、冷凝換熱器熱媒旁通閥，關閉第一輔助冷凝器旁通閥、第二輔助冷凝器連通閥、高鹽水直排閥、第二輔助冷凝器換熱閥、冷凝換熱器淡水進水閥、冷凝換熱器淡水出水閥、冷凝換熱器熱媒排出閥、冷凝換熱器熱媒進入閥、冷卻水換熱進水閥、冷卻水換熱出水閥、淡水換熱器旁通閥;在春秋季工作模式中，海水經過預處理系統的預處理后，依次經過一次預冷器、二次預冷器的預冷，然后再進入到蒸發器內，生成冰塊和濃縮高鹽水，冰塊進入到冷凝融冰槽內融化，變成淡水而流經一次預冷器的冷媒通道，對一次預冷器的預冷通道中的海水進行預冷;一次預冷器的冷媒通道流出的淡水再流經冷凝盤管的冷卻水通道，最后由淡水出口流出;蒸發器內產生的濃縮高鹽水先流經二次預冷器的冷媒通道，對二次預冷器的預冷通道中的海水進行預冷;然后再流經第一輔助冷凝器的換熱通道，與第一輔助冷凝器的制冷劑通道中的制冷劑交換熱量，然后經加壓泵加壓，由霧化噴頭噴出形成水霧，水霧中的含鹽較少的小霧化顆粒及蒸汽向上而被冷凝盤管冷凝，形成淡水而落到淡水承接盤后，流向淡水出口，而水霧中的含鹽較多的大霧化顆粒向下而落到高鹽水承接盤后，由高鹽水出口流出;冷凝盤管中淡水流動而對含鹽較少的水霧及蒸汽進行降溫冷凝;制冷劑進入壓縮機后被壓縮，然后流經第一輔助冷凝器的制冷劑通道，與第一輔助冷凝器的換熱通道內的濃縮高鹽水進行熱交換，然后再流經冷凝融冰槽的制冷劑通道，與冷凝融冰槽內的換熱通道的冰進行熱交換，然后經過節流閥而變成氣體進入到蒸發器的制冷劑通道內，與蒸發器內的海水進行熱交換，最后返回壓縮機;在春秋季工作模式中，換熱系統不工作。

　　8.根據權利要求5或6所述的冰凍法水處理設備的運行方法，其特征在于所述夏季工作模式和冬季工作模式中，所述冷凝換熱器的換熱通道內的工質進行熱交換后，流經風機盤管而與大氣進行換熱，實現夏季制冷或冬季制暖。

　　9.根據權利要求5或6所述的冰凍法水處理設備的運行方法，其特征在于由高鹽水出口流出的高鹽水流向曬鹽場進行曬鹽。

　　10.根據權利要求7所述的冰凍法水處理設備的運行方法，其特征在于由高鹽水出口流出的高鹽水流向曬鹽場進行曬鹽。

　　說明書

　　一種冰凍法水處理設備及其運行方法

　　技術領域

　　本發明屬于水處理技術領域，具體涉及到一種低成本的，同時可進行溶質物質提取及供冷媒供熱媒的水處理設備。

　　背景技術

　　隨著人類的人口的增長，工業的不斷發展，物質生活不斷進步，人類基本的生存條件卻越來越差，其中一個重要的體現就是淡水資源越來越匱乏、天然水體被污染嚴重。解決缺水和水體污染問題，將是讓我們的子孫后代如何繼續在這個星球生存下去的重要問題。

　　1、地球根本不缺水。H2O是地球上最豐富的一種化合物，地球表面73%是被水體覆蓋。我們?nèi)钡钠鋵?shí)是低成本的淡水。在地球的水資源中，海水占97.3%，淡水只占2.7%。所以解決缺水的問題的根本方向是設法從海洋里取得大量低成本的淡水。

　　2、水體污染的來源主要是城鎮廢水排入導致。而城鎮廢水中，68%是工業廢水，32%是生活廢水。生活污水的成分99%為水，固體雜質不到1%，大多為無毒物質，以可生物降解的有機物為主，即BOD為主。而工業廢水，水質情況復雜，常常含有各種有害物質，重金屬、難生物降解有機物、有害可溶化合物等。

　　造成水體污染的根本原因是水處理的成本問題，因工業水處理成本高，會增加產品的生產成本，降低產品市場競爭力，所以廠家不想處理，而是偷偷排入水體。所以，解決水體污染的根本途徑是：低成本的工業水處理工藝，不但要低成本，而且要有利潤，甚至是高利潤。

　　3、冷凍法水處理原理。冰是單礦巖，不能和其他物質共處，所以水在結晶過程中，會自動排除雜質，以保持其純凈，冷凍法水淡化正是利用這一原理。凍結海水或廢水時，雜質(包括可溶的和不溶的)被排除在冰晶以外。冰晶經過洗滌、分離、融化后即得到淡水。

　　發明內容

　　本發明的目的是提出一種低成本的冰凍法水處理設備及其運行方法，用于海水淡化和工業水處理，解決地球缺水和水體污染問題。

　　本發明的冰凍法水處理設備由預處理系統、冷凍系統、換熱系統及二次分離系統構成，所述二次分離系統由加壓泵、霧化噴頭、箱體、冷凝盤管、淡水承接盤及高鹽水承接盤構成，所述冷凝盤管、淡水承接盤、霧化噴頭、高鹽水承接盤均位于箱體內并由高到低分布，淡水承接盤位于冷凝盤管的正下方;所述二次分離系統還設有冷卻水入口、冷卻水出口、高鹽水出口、淡水進水口、淡水出口;所述冷凍系統由一次預冷器、二次預冷器、用于將海水進行冰凍以獲得冰和濃縮高鹽水的蒸發器、冷凝融冰槽、壓縮機、第一輔助冷凝器、第二輔助冷凝器構成;所述預處理系統的出水端依次通過一次預冷器的預冷通道、二次預冷器的預冷通道后與蒸發器的進水口相連;蒸發器的高鹽水出口與二次預冷器的冷媒通道入口端相連，二次預冷器的冷媒通道出口端分成兩支路，一支路依次通過第一輔助冷凝器換熱閥、第一輔助冷凝器的換熱通道后與加壓泵的入水口相連，另一支路通過高鹽水直排閥與高鹽水出口相連;蒸發器的冰塊出口與冷凝融冰槽相連，冷凝融冰槽的出水口分成兩路，一路通過冷凝換熱器淡水進水閥與冷凝換熱器的第一換熱端口相連，另一路依次通過淡水冷凝換熱器旁通閥、一次預冷器的冷媒通道后再分成兩支路，一支路依次通過第二輔助冷凝器換熱閥、第二輔助冷凝器的換熱通道后與二次分離系統的淡水進水口相連，另一支路通過淡水直通閥與二次分離系統的淡水進水口相連;蒸發器的制冷劑出口與壓縮機的制冷劑入口相連，壓縮機的制冷劑出口依次通過第一輔助冷凝器旁通閥、第二輔助冷凝器旁通閥后分成兩路，一路通過冷凝換熱器熱媒進入閥與冷凝換熱器的第二換熱端口相連，另一路通過冷凝換熱器熱媒旁通閥后再分成兩支路，其中一支路依次通過冷凝融冰槽的制冷劑通道、節流閥后與蒸發器的制冷劑入口相連，另一支路通過冷凝換熱器熱媒排出閥與冷凝換熱器的第一換熱端口相連;所述冷凝換熱器的第二換熱端口通過淡水冷凝換熱器旁通閥與冷凝融冰槽的出水口相連;所述第一輔助冷凝器旁通閥與由第一輔助冷凝器的制冷劑通道、第一輔助冷凝器連通閥構成的支路并聯，所述第二輔助冷凝器旁通閥與由第二輔助冷凝器的制冷劑通道、第二輔助冷凝器連通閥構成的支路并聯;冷凝換熱器的換熱通道與循環泵、風機盤管依次連接以構成換熱循環通道;所述加壓泵的出水口與霧化噴頭相連;冷卻水入口通過冷卻水換熱進水閥后分成兩路，一路依次通過淡水換熱進水閥、淡水換熱器旁通閥后與淡水出口相連，另一路通過冷凝盤管的冷卻水通道后再分成兩個支路，其中一個支路通過冷卻水換熱出水閥與冷卻水出口相連，另一支路通過淡水換熱出水閥與淡水出口相連;淡水承接盤與淡水出口相連，高鹽水承接盤通過換熱器高鹽水出水閥與高鹽水出口相連。

　　上述的冰凍法水處理設備的運行方法包括春秋季工作模式、夏季工作模式和冬季工作模式，其中：

　　所述夏季工作模式如下：開啟第一輔助冷凝器連通閥、第二輔助冷凝器連通閥、第一輔助冷凝器換熱閥、第二輔助冷凝器換熱閥、冷凝換熱器淡水進水閥、冷凝換熱器淡水出水閥、冷卻水換熱進水閥、冷卻水換熱出水閥、箱體高鹽水出水閥、淡水換熱器旁通閥、冷凝換熱器熱媒旁通閥，關閉第一輔助冷凝器旁通閥、第二輔助冷凝器旁通閥、高鹽水直排閥、淡水直通閥、淡水冷凝換熱器旁通閥、冷凝換熱器熱媒排出閥、冷凝換熱器熱媒進入閥、淡水換熱出水閥、淡水換熱進水閥;在夏季工作模式中：海水經過預處理系統的預處理后，依次經過一次預冷器、二次預冷器的預冷，然后再進入到蒸發器內，生成冰塊和濃縮高鹽水，冰塊進入到冷凝融冰槽內融化，變成淡水而流經冷凝換熱器的換熱通道，與冷凝換熱器的換熱通道內的工質進行熱量交換，該工質經過冷凝換熱器后降低溫度;冷凝換熱器的換熱通道流出的淡水流經一次預冷器的冷媒通道，對一次預冷器的預冷通道中的海水進行預冷;一次預冷器的冷媒通道流出的淡水流經第二輔助冷凝器的換熱通道，與第二輔助冷凝器的制冷劑通道中的制冷劑交換熱量后溫度升高，最后由淡水出口流出;蒸發器內產生的濃縮高鹽水先流經二次預冷器的冷媒通道，對二次預冷器的預冷通道中的海水進行預冷;然后再流經第一輔助冷凝器的換熱通道，與第一輔助冷凝器的制冷劑通道中的制冷劑交換熱量，然后經加壓泵加壓，由霧化噴頭噴出形成水霧，水霧中的含鹽較少的小霧化顆粒及蒸汽向上而被冷凝盤管冷凝，形成淡水而落到淡水承接盤后，流向淡水出口，而水霧中的含鹽較多的大霧化顆粒向下而落到高鹽水承接盤后，流向高鹽水出口;冷凝盤管中冷卻水流動而對含鹽較少的水霧及蒸汽進行降溫冷凝;冷媒進入壓縮機后被壓縮，然后流經第一輔助冷凝器的制冷劑通道，與第一輔助冷凝器的換熱通道內的濃縮高鹽水進行熱交換，然后再流經第二輔助冷凝器的制冷劑通道，與第二輔助冷凝器的換熱通道內的淡水進行熱交換，再流經冷凝融冰槽的制冷劑通道，與冷凝融冰槽內的換熱通道的冰進行熱交換，然后經過節流閥而變成氣體進入到蒸發器的制冷劑通道內，與蒸發器內的海水進行熱交換，最后返回壓縮機。

　　所述冬季工作模式如下：開啟第一輔助冷凝器旁通閥、第二輔助冷凝器旁通閥、高鹽水直排閥、淡水直通閥、淡水冷凝換熱器旁通閥、冷凝換熱器熱媒排出閥、冷凝換熱器熱媒進入閥、淡水換熱器旁通閥，關閉第一輔助冷凝器連通閥、第二輔助冷凝器連通閥、第一輔助冷凝器換熱閥、第二輔助冷凝器換熱閥、冷凝換熱器淡水進水閥、冷凝換熱器淡水出水閥、冷卻水換熱進水閥、冷卻水換熱出水閥、淡水換熱出水閥、淡水換熱進水閥、箱體高鹽水出水閥、冷凝換熱器熱媒旁通閥;在冬季工作模式中，海水經過預處理系統的預處理后，依次經過一次預冷器、二次預冷器的預冷，然后再進入到蒸發器內，生成冰塊和濃縮高鹽水，冰塊進入到冷凝融冰槽內融化，變成淡水而流經一次預冷器的冷媒通道，對一次預冷器的預冷通道中的海水進行預冷;一次預冷器的冷媒通道流出的淡水最后由淡水出口流出;蒸發器內產生的濃縮高鹽水先流經二次預冷器的冷媒通道，對二次預冷器的預冷通道中的海水進行預冷;然后由高鹽水出口流出;在冬季工作模式中，冷凝盤管及加壓泵均不工作;冷媒進入壓縮機后被壓縮，然后流經冷凝換熱器的換熱通道，與冷凝換熱器的換熱通道內的工質進行熱交換，該工質經過冷凝換熱器后提高溫度;冷凝換熱器的換熱通道流出的冷媒流經冷凝融冰槽的制冷劑通道，與冷凝融冰槽內的換熱通道的冰進行熱交換，然后經過節流閥而變成氣體進入到蒸發器的制冷劑通道內，與蒸發器內的海水進行熱交換，最后返回壓縮機。

　　所述春秋季工作模式如下：開啟第二輔助冷凝器旁通閥、第一輔助冷凝器連通閥、第一輔助冷凝器換熱閥、淡水直通閥、淡水冷凝換熱器旁通閥、淡水換熱出水閥、淡水換熱進水閥、箱體高鹽水出水閥、冷凝換熱器熱媒旁通閥，關閉第一輔助冷凝器旁通閥、第二輔助冷凝器連通閥、高鹽水直排閥、第二輔助冷凝器換熱閥、冷凝換熱器淡水進水閥、冷凝換熱器淡水出水閥、冷凝換熱器熱媒排出閥、冷凝換熱器熱媒進入閥、冷卻水換熱進水閥、冷卻水換熱出水閥、淡水換熱器旁通閥;在春秋季工作模式中，海水經過預處理系統的預處理后，依次經過一次預冷器、二次預冷器的預冷，然后再進入到蒸發器內，生成冰塊和濃縮高鹽水，冰塊進入到冷凝融冰槽內融化，變成淡水而流經一次預冷器的冷媒通道，對一次預冷器的預冷通道中的海水進行預冷;一次預冷器的冷媒通道流出的淡水再流經冷凝盤管的冷卻水通道，最后由淡水出口流出;蒸發器內產生的濃縮高鹽水先流經二次預冷器的冷媒通道，對二次預冷器的預冷通道中的海水進行預冷;然后再流經第一輔助冷凝器的換熱通道，與第一輔助冷凝器的制冷劑通道中的制冷劑交換熱量，然后經加壓泵加壓，由霧化噴頭噴出形成水霧，水霧中的含鹽較少的小霧化顆粒及蒸汽向上而被冷凝盤管冷凝，形成淡水而落到淡水承接盤后，流向淡水出口，而水霧中的含鹽較多的大霧化顆粒向下而落到高鹽水承接盤后，由高鹽水出口流出;冷凝盤管中淡水流動而對含鹽較少的水霧及蒸汽進行降溫冷凝;制冷劑進入壓縮機后被壓縮，然后流經第一輔助冷凝器的制冷劑通道，與第一輔助冷凝器的換熱通道內的濃縮高鹽水進行熱交換，然后再流經冷凝融冰槽的制冷劑通道，與冷凝融冰槽內的換熱通道的冰進行熱交換，然后經過節流閥而變成氣體進入到蒸發器的制冷劑通道內，與蒸發器內的海水進行熱交換，最后返回壓縮機;在春秋季工作模式中，換熱系統不工作。

　　在所述夏季工作模式和冬季工作模式中，所述冷凝換熱器的換熱通道內的工質進行熱交換后，流經風機盤管而與大氣進行換熱，實現夏季制冷或冬季制暖。

　　進一步地，所述高鹽水出口通往曬鹽場，在工作過程中，由高鹽水出口流出的高鹽水流向曬鹽場進行曬鹽。

　　具體來說，所述蒸發器由外筒、內筒及驅動內筒轉動的驅動單元構成，所述外筒、內筒嵌套且相互之間設有間隙，所述內筒的兩端分別設有蒸發器的制冷劑入口及制冷劑出口，所述外筒的一側設有進水口，另一側設有除冰缺口，所述除冰缺口處固定設有刮冰刀，所述除冰缺口通過傳送機構或者傾斜的傳送板與冷凝融冰槽相連，從而將由刮冰刀自內筒表面刮下的冰傳送到冷凝融冰槽內。海水流入到內筒與外筒之間的間隙內，低溫的內筒在轉動過程中，會逐漸有海水被冷凍為冰而附著在內筒的表面，在此過程中，由于冰自身的單礦巖特性，會與海水中的鹽分分離，使得剩余的海水成為高鹽度的濃縮高鹽水;內筒轉動過程中，刮冰刀會將內筒表面的冰刮下而借由傳送機構或者傾斜的傳送板傳送到冷凝融冰槽內，從而實現產生冰和濃縮高鹽水的目的。

　　具體來說，所述預處理系統由吸水口、格柵模塊、殺菌除藻模塊、沉砂池依次串聯而形成預處理通路，所述預處理通路在格柵模塊的后端設有取水泵，所述沉砂池的出水口為預處理系統的出水端。上述格柵模塊、殺菌除藻模塊、沉砂池可以對水源進行過濾、殺菌、除藻、除油等預處理，進而提高水源的純凈度。

　　本發明的設備可運用于海水淡化、工業廢水處理、中水處理回用，本發明運用戰略成本管理分析，將冷凍法水處理、水源熱泵、低溫霧化蒸餾技術的工作原理相結合，在利用冷凍法提純淡水的同時，進行溶質物質提取，并提供冷媒或熱媒，從而取得可觀的經濟效益，有利于吸引企業主動進行水處理，減少水體污染
