申請日2016.07.21

　　公開(公告)日2017.01.11

　　IPC分類號C02F1/46; C02F1/72

　　摘要

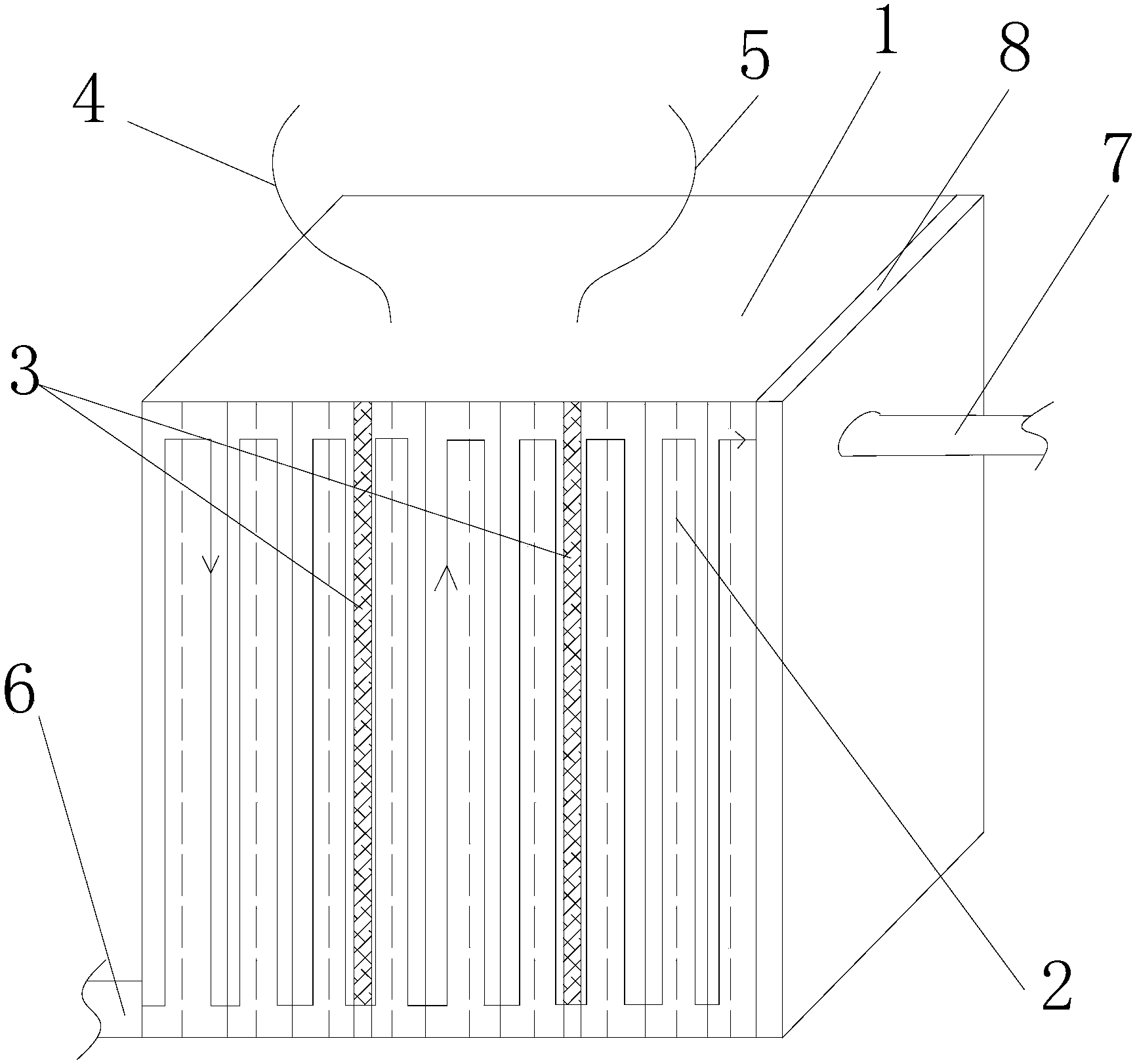

　　本實用新型涉及一種污水處理設備，尤其是涉及一種結構簡單、運行成本較低且污水處理效果較好的快離子污水氧化裝置，包括裝置本體(1)、稀有金屬片(2)多個、快離子導體基材(3)兩塊、陽極導線(4)、陰極導線(5)、進水口(6)和出水口(7)，所述稀有金屬片(2)多個設在裝置本體(1)中，所述快離子導體基材(3)兩塊安裝在裝置本體(1)內的左側和右側且位于稀有金屬片(2)中，所述的快離子導體基材(3)還分別與陽極導線(4)和陰極導線(5)電連接，所述的進水口(6)和出水口(7)設在裝置本體(1)兩側。

　　權利要求書

　　1.一種快離子污水氧化裝置，包括裝置本體(1)、稀有金屬片(2)多個、快離子導體基材(3)兩塊、陽極導線(4)、陰極導線(5)、進水口(6)和出水口(7)，所述稀有金屬片(2)多個設在裝置本體(1)中，所述快離子導體基材(3)兩塊安裝在裝置本體(1)內的左側和右側且位于稀有金屬片(2)中，所述的快離子導體基材(3)還分別與陽極導線(4)和陰極導線(5)電連接，所述的進水口(6)和出水口(7)設在裝置本體(1)兩側。

　　2.根據權利要求1所述的快離子污水氧化裝置，其特征在于：還包括超聲波清洗裝置(8)，所述的超聲波清洗裝置(8)安裝在裝置本體(1)的一側。

　　3.根據權利要求1所述的快離子污水氧化裝置，其特征在于：所述稀有金屬片(2)為網狀。

　　4.根據權利要求1所述的快離子污水氧化裝置，其特征在于：所述進水口(6)設在裝置本體(1)的左側底部，所述出水口(7)設在裝置本體(1)的右側上部。

　　說明書

　　快離子污水氧化裝置

　　技術領域

　　本實用新型涉及一種污水處理設備，尤其是涉及一種快離子污水氧化裝置。

　　背景技術

　　工業廢水是指工業生產過程中所產生的廢水、污水和廢液，其中含有隨水流失的工業生產用料、中間產物和產品以及生產過程中產生的污染物。隨著工業的迅速發展，廢水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，威脅人類的健康和安全。因此，對于保護環境來說，工業廢水的處理比城市污水的處理更為重要。

　　現在針對這些污染，采用下列幾種方法：1、化學沉淀法，它是通過化學絮凝劑與污水混合攪拌發生絮凝反應而將污水中有害物質絮凝成絮，進而沉淀的機理來達到分離污水中有害物的方法，該方法絮凝劑本身成本高、添加量大，使得用此法處理污水成本居高不下，絮凝劑添加量須精確化驗計算，則給實際生產應用中的操作者帶來不便，關鍵是難降解的分子連，普通聚凝劑及氧化劑的投入無法滿足擊破擊碎污水中的長連分子結構;2、離子交換法和薄膜法，該法能夠確保電鍍廢水達標排放，水質較好，但是再生和更換樹脂、膜片的制作工藝復雜，不容易掌握。

　　實用新型內容

　　針對現有技術中的上述不足，本實用新型提供一種結構簡單、運行成本較低且污水處理效果較好的快離子污水氧化裝置。

　　為實現以上技術目的,本實用新型的技術方案是:一種快離子污水氧化裝置，包括裝置本體、稀有金屬片多個、快離子導體基材兩塊、陽極導線、陰極導線、進水口和出水口，所述稀有金屬片多個設在裝置本體中，所述快離子導體基材兩塊安裝在裝置本體內的左側和右側且位于稀有金屬片中，所述的快離子導體基材還分別與陽極導線和陰極導線電連接，所述的進水口和出水口設在裝置本體兩側。

　　作為優選，還還包括超聲波清洗裝置，所述的超聲波清洗裝置安裝在裝置本體的一側。

　　作為優選，所述稀有金屬片為網狀。

　　作為優選，所述進水口設在裝置本體的左側底部，所述出水口設在裝置本體的右側上部。

　　從以上描述可以看出，本實用新型具備以下優點：采用本實用新型的快離子污水氧化裝置可以在極小的空間內大大的提高電化學分解效率，同采用本實用新型的快離子污水氧化裝置可以根據污水的水質不同以及處理要求的不同其快離子的成分和比例也不同，同時出水口和進水口的設計使得裝置內部可以形成如圖所示的循環水路，從而大大的提高了處理效果。
