申請日2016.07.21

　　公開(公告)日2017.01.04

　　IPC分類號E03F5/10

　　摘要

　　本實用新型公開了一種污水池封閉反吊膜，包括固定架、懸吊桿、防塵塞、懸吊筒、曲形固定桿、支撐桿、反吊膜、防護欄和底座;所述固定架設置在三個懸吊桿頂部處;所述固定架設置有懸吊固定球;所述懸吊固定球設置在固定架的中央位置;所述懸吊桿設置在懸吊筒內;所述懸吊桿設置有圓孔和弧形帽;所述圓孔設置在懸吊桿的表面中央位置;所述弧形帽設置在懸吊桿頂端面上;反吊膜用于密封污水池和適應污水池的腐蝕性環境使用;防護欄用于保護反吊膜使用，防止小動物損壞反吊膜;底座用于支撐和焊接懸吊筒使用;本實用新型污水池封閉反吊膜具有結構簡單，能夠更加穩固的密封污水池;能夠自潔凈功能;檢修維護成本低等優點。

　　權利要求書

　　1.一種污水池封閉反吊膜，包括固定架、懸吊桿、防塵塞、懸吊筒、曲形固定桿、支撐桿、反吊膜、防護欄和底座;其特征在于，所述固定架設置在三個懸吊桿頂部處;所述固定架設置有懸吊固定球;所述懸吊固定球設置在固定架的中央位置;所述懸吊桿設置在懸吊筒內;所述懸吊桿設置有圓孔和弧形帽;所述圓孔設置在懸吊桿的表面中央位置;所述弧形帽設置在懸吊桿頂端面上，且弧形帽無縫焊接在懸吊桿上并呈半球形設計;所述防塵塞設置在懸吊桿和懸吊筒連接處;所述懸吊筒設置在底座上;所述懸吊筒設置有固定螺栓、彈簧墊圈和固定盤;所述固定螺栓設置在懸吊筒上部，且兩固定螺栓穿透過圓孔固定懸吊桿設計，固定螺栓的直徑等于圓孔直徑;所述彈簧墊圈設置在懸吊筒上圓孔的表面，且彈簧墊圈的中心線與圓孔重合設計并能夠使固定螺栓穿通過;所述固定盤設置在懸吊筒的底部，且固定盤水平無縫焊接在底座上;所述曲形固定桿設置在底座和懸吊筒之間，且曲形固定桿彎曲設計并無縫焊接在底座和懸吊筒上;所述支撐桿設置在懸吊筒內側正下方底座上;所述反吊膜設置在固定架的正下方，且反吊膜呈錐形曲面設計并無縫固定在底座左側邊緣處，反吊膜的底部直徑等于底座內側直徑，反吊膜的上部固定在懸吊固定球上;所述防護欄設置在底座的內側上部邊緣處，且防護欄豎直垂直底座上表面無縫焊接固定并呈圓形設計;所述底座設置在地面上，且底座水平固定在地基上并在與反吊膜接觸處作密封處理設計。

　　2.根據權利要求1所述的污水池封閉反吊膜，其特征在于，所述固定架設置在三個懸吊桿頂部處，且固定架水平放置并與懸吊桿頂部無縫焊接固定，固定架呈圓形設計。

　　3.根據權利要求1所述的污水池封閉反吊膜，其特征在于，所述懸吊固定球設置在固定架的中央位置，且懸吊固定球水平固定在固定架中央位置并與反吊膜頂部無縫連接設計，懸吊固定球的直徑小于固定架的半徑長。

　　4.根據權利要求1所述的污水池封閉反吊膜，其特征在于，所述懸吊桿設置在懸吊筒內，且懸吊桿能夠在懸吊筒上下滑動并通過固定螺栓固定在懸吊筒上。

　　5.根據權利要求1所述的污水池封閉反吊膜，其特征在于，所述圓孔設置在懸吊桿的表面中央位置，且五個圓孔處于同一直線上設計并垂直懸吊桿表面穿透過懸吊桿，圓孔的直徑小于懸吊桿的直徑。

　　6.根據權利要求1所述的污水池封閉反吊膜，其特征在于，所述防塵塞設置在懸吊桿和懸吊筒連接處，且防塵塞的內徑等于懸吊桿的直徑，外徑小于懸吊筒的外徑并無縫固定在懸吊筒上。

　　7.根據權利要求1所述的污水池封閉反吊膜，其特征在于，所述懸吊筒設置在底座上，且懸吊筒傾斜60度向內設計并通過固定盤固定在底座上，懸吊筒的內徑等于懸吊桿的直徑。

　　8.根據權利要求1所述的污水池封閉反吊膜，其特征在于，所述支撐桿設置在懸吊筒內側正下方底座上，且支撐桿下端通過鉸鏈固定在底座上，上端傾斜焊接在懸吊筒上設計，支撐桿在未焊接懸吊筒時，能夠180度旋轉。

　　說明書

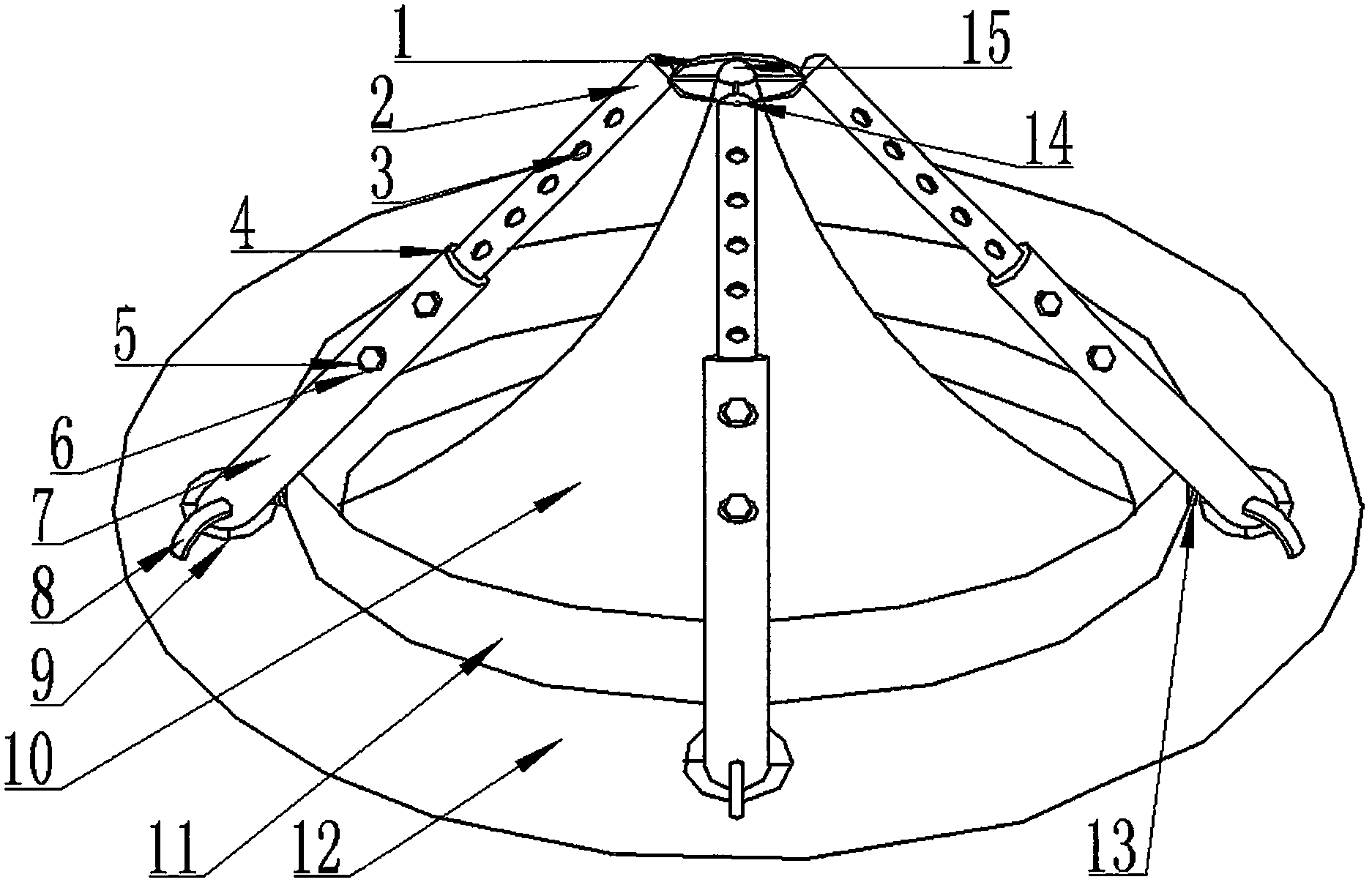

　　一種污水池封閉反吊膜

　　技術領域

　　本實用新型涉及一種污水處理用設備，具體是一種污水池封閉反吊膜。

　　背景技術

　　目前，大多數的工廠使用的污水池封閉反吊膜都存在規格大小固定，不能夠在原有的基礎上進行擴展調節，而且在安裝反吊膜時比較繁瑣，反吊膜的固定支撐桿固定不是很牢固;另外，在工作人員進行檢修時，不能夠便捷的方便檢修等不足;因此，我們需要一種污水池封閉反吊膜。

　　實用新型內容

　　本實用新型的目的在于提供一種污水池封閉反吊膜，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種污水池封閉反吊膜，包括固定架、懸吊桿、防塵塞、懸吊筒、曲形固定桿、支撐桿、反吊膜、防護欄和底座;所述固定架設置在三個懸吊桿頂部處;所述固定架設置有懸吊固定球;所述懸吊固定球設置在固定架的中央位置;所述懸吊桿設置在懸吊筒內;所述懸吊桿設置有圓孔和弧形帽;所述圓孔設置在懸吊桿的表面中央位置;所述弧形帽設置在懸吊桿頂端面上，且弧形帽無縫焊接在懸吊桿上并呈半球形設計;所述防塵塞設置在懸吊桿和懸吊筒連接處;所述懸吊筒設置在底座上;所述懸吊筒設置有固定螺栓、彈簧墊圈和固定盤;所述固定螺栓設置在懸吊筒上部，且兩固定螺栓穿透過圓孔固定懸吊桿設計，固定螺栓的直徑等于圓孔直徑;所述彈簧墊圈設置在懸吊筒上圓孔的表面，且彈簧墊圈的中心線與圓孔重合設計并能夠使固定螺栓穿通過;所述固定盤設置在懸吊筒的底部，且固定盤水平無縫焊接在底座上;所述曲形固定桿設置在底座和懸吊筒之間，且曲形固定桿彎曲設計并無縫焊接在底座和懸吊筒上;所述支撐桿設置在懸吊筒內側正下方底座上;所述反吊膜設置在固定架的正下方，且反吊膜呈錐形曲面設計并無縫固定在底座左側邊緣處，反吊膜的底部直徑等于底座內側直徑，反吊膜的上部固定在懸吊固定球上;所述防護欄設置在底座的內側上部邊緣處，且防護欄豎直垂直底座上表面無縫焊接固定并呈圓形設計;所述底座設置在地面上，且底座水平固定在地基上并在與反吊膜接觸處作密封處理設計。

　　作為本實用新型進一步的方案：所述固定架設置在三個懸吊桿頂部處，且固定架水平放置并與懸吊桿頂部無縫焊接固定，固定架呈圓形設計。

　　作為本實用新型進一步的方案：所述懸吊固定球設置在固定架的中央位置，且懸吊固定球水平固定在固定架中央位置并與反吊膜頂部無縫連接設計，懸吊固定球的直徑小于固定架的半徑長。

　　作為本實用新型進一步的方案：所述懸吊桿設置在懸吊筒內，且懸吊桿能夠在懸吊筒上下滑動并通過固定螺栓固定在懸吊筒上。

　　作為本實用新型進一步的方案：所述圓孔設置在懸吊桿的表面中央位置，且五個圓孔處于同一直線上設計并垂直懸吊桿表面穿透過懸吊桿，圓孔的直徑小于懸吊桿的直徑。

　　作為本實用新型進一步的方案：所述防塵塞設置在懸吊桿和懸吊筒連接處，且防塵塞的內徑等于懸吊桿的直徑，外徑小于懸吊筒的外徑并無縫固定在懸吊筒上。

　　作為本實用新型進一步的方案：所述懸吊筒設置在底座上，且懸吊筒傾斜60度向內設計并通過固定盤固定在底座上，懸吊筒的內徑等于懸吊桿的直徑。

　　作為本實用新型再進一步的方案：所述支撐桿設置在懸吊筒內側正下方底座上，且支撐桿下端通過鉸鏈固定在底座上，上端傾斜焊接在懸吊筒上設計，支撐桿在未焊接懸吊筒時，能夠180度旋轉。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型的固定架用于焊接懸吊桿和固定反吊膜使用;懸吊桿用于支撐將反吊膜繃緊張開，有利于反吊膜表面清潔等;懸吊桿上的圓孔用于根據不同型號的廢氣處理池大小方便調節懸吊桿的支撐范圍大小，促使反吊膜繃緊固定;懸吊筒上的固定螺栓用于將調節后的懸吊桿固定住;懸吊筒底部的固定盤用于將懸吊筒固定在底座上;曲形固定桿和支撐桿都用于固定懸吊筒固定和支撐作用，增加整個裝置的結構穩定性;反吊膜用于密封污水池和適應污水池的腐蝕性環境使用;防護欄用于保護反吊膜使用，防止小動物損壞反吊膜;底座用于支撐和焊接懸吊筒使用;本實用新型污水池封閉反吊膜具有結構簡單，能夠更加穩固的密封污水池;能夠自潔凈功能;檢修維護成本低等優點。
