申請日2016.07.21
公開(公告)日2017.01.04
IPC分類號C02F3/32
摘要
本實用新型提供一種串聯式養殖廢水植物凈化再生利用系統，包括人工過濾收納區、植物初級消納區、植物次級凈化區、植物適生鍛煉區;所述人工過濾收納區、所述植物初級消納區、所述植物次級凈化區、所述植物適生鍛煉區按順序由高到低呈階梯式排列。本實用新型通過設置植物初級消納區、植物次級凈化區、植物適生鍛煉區分別用于種植浮水和沉水植物水葫蘆、狐尾藻、浮萍;并通過潛水泵和PE管增加池內的含氧量對養殖廢水進行安全凈化，還利用系統內梯式逐級自然流動為單元，將養殖廢水及時進行源頭處理。同時，本實用新型采用水泥池或者無滴膜池、格柵、潛水泵、PE管和濾網等設施養殖水生植物，基礎牢固，適于規模化養殖場應用推廣。
權利要求書

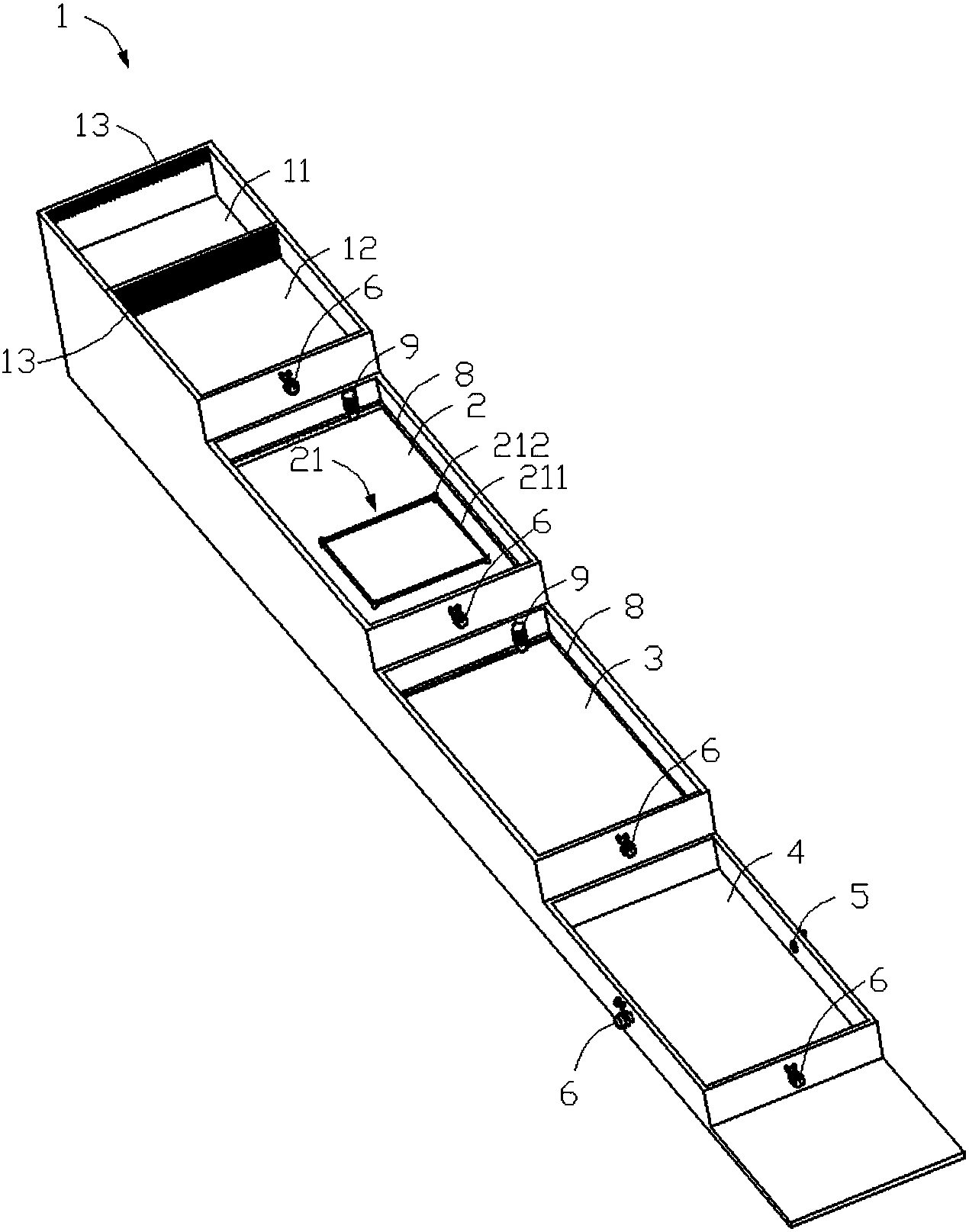

1.一種串聯式養殖廢水植物凈化再生利用系統，其特征在于：所述串聯式養殖廢水植物凈化再生利用系統包括人工過濾收納區、植物初級消納區、植物次級凈化區、植物適生鍛煉區;所述人工過濾收納區、所述植物初級消納區、所述植物次級凈化區、所述植物適生鍛煉區按順序由高到低呈階梯式排列，并且能夠容納養殖廢水;所述人工過濾收納區、所述植物初級消納區、所述植物次級凈化區、所述植物適生鍛煉區的側壁上開設有出水口;所述出水口設置有過濾網和排水管，所述排水管上設置有閥門，所述人工過濾收納區、所述植物初級消納區、所述植物次級凈化區、所述植物適生鍛煉區的過濾網分別連通所在的區與排水管;
所述人工過濾收納區內設置有深水區和淺水區，所述深水區比所述淺水區深，所述人工過濾收納區開設有入水口，所述入水口設置有格柵，所述深水區和淺水區之間也設置有所述格柵;所述人工過濾收納區的排水管設置在所述淺水區側，能夠?qū)⑺鋈斯み^濾收納區的水引入所述植物初級消納區;
所述植物初級消納區內設置有圍欄、PE管、潛水泵，用于養殖水葫蘆;所述圍欄高于水面，防止水葫蘆蔓延;所述植物初級消納區的PE管上開設有連通所述植物初級消納區的PE管內外的通孔，并且與所述植物初級消納區的潛水泵的出水管連通;所述植物初級消納區的排水管能夠?qū)⑺鲋参锍跫壪{區的水引入所述植物次級凈化區;
所述植物次級凈化區內設置PE管、潛水泵，用于養殖狐尾藻;所述植物次級凈化區的底板鋪設有泥土;所述植物次級凈化區的PE管上開設有連通所述植物次級凈化區的PE管內外的通孔，并且與所述植物次級凈化區的潛水泵的出水管連通;所述植物次級凈化區的排水管能夠?qū)⑺鲋参锎渭墐艋瘏^(qū)的排水管引入所述植物適生鍛煉區;
所述植物適生鍛煉區內用于養殖浮萍;所述植物適生鍛煉區的底板上覆蓋有泥土;所述植物適生鍛煉區的排水管能夠?qū)⑺鲋参镞m生鍛煉區的水引入灌溉地。
2.如權利要求1所述的串聯式養殖廢水植物凈化再生利用系統，其特征在于：所述植物初級消納區、所述植物次級凈化區分別在側壁內側環繞設置所述PE管。
3.如權利要求2所述的串聯式養殖廢水植物凈化再生利用系統，其特征在于：所述PE管沿軸向每隔30cm開設有所述通孔，所述通孔的孔徑為5mm。
4.如權利要求3所述的串聯式養殖廢水植物凈化再生利用系統，其特征在于：所述PE管外包裹有30～40目不銹鋼網紗。
5.如權利要求1所述的串聯式養殖廢水植物凈化再生利用系統，其特征在于：所述人工過濾收納區、所述植物初級消納區、所述植物次級凈化區、所述植物適生鍛煉區為水泥池或者無滴膜池;所述人工過濾收納區、所述植物初級消納區、所述植物次級凈化區、所述植物適生鍛煉區長6m、寬3m，深50～60cm;所述植物初級消納區、所述植物次級凈化區分別包括四PE管，所述四PE管依次首尾相接成矩形狀，所述深水區比所述淺水區深15～20cm。
6.如權利要求2所述的串聯式養殖廢水植物凈化再生利用系統，其特征在于：所述人工過濾收納區、所述植物初級消納區、所述植物次級凈化區、所述植物適生鍛煉區的排水管分別距離所在區的底板15～20cm。
7.如權利要求1所述的串聯式養殖廢水植物凈化再生利用系統，其特征在于：所述格柵的間隙為15～30mm，所述濾網為直徑小于10mm的不銹鋼濾網。
8.如權利要求1所述的串聯式養殖廢水植物凈化再生利用系統，其特征在于：所述圍欄包括至少三浮漂和至少三尼龍條，至少三所述尼龍條依次首尾相接，所述浮漂分別設置在所述尼龍條的連接處。
9.如權利要求1所述的串聯式養殖廢水植物凈化再生利用系統，其特征在于：所述圍欄包括四浮漂和四剛性尼龍條，所述四剛性尼龍條圍成方格狀，所述四剛性尼龍條兩兩之間通過所述浮漂連接。
10.如權利要求9所述的串聯式養殖廢水植物凈化再生利用系統，其特征在于：所述圍欄圍成的空間的水平投影面積為所述植物初級消納區的20%～40%。
說明書
一種串聯式養殖廢水植物凈化再生利用系統
技術領域
本實用新型屬于養殖廢水凈化領域，主要涉及一種串聯式養殖廢水植物凈化再生利用系統。
背景技術
集約化禽畜養殖在增加農民收入、促進農村經濟發展具有重要的現實意義，但養殖廢水不但含有較高的總氮、總磷、氨氮、硝態氮等污染物和大量的懸浮物，還含有大腸桿菌、蛔蟲卵等各種有害病原菌。如果養殖廢水未經處理直接外排將會污染地表水、土壤和地下水，進而影響農村飲水安全;而各種有害病原菌也容易惡化生活和生態環境，導致畜禽發病率和死亡率上升，甚至危及居民的健康。同時，集約化養殖中由于使用大量添加劑的商品飼料，造成禽畜排泄物中含有較高的鎘、鉛、銅、鋅等重金屬，易引發土壤和水體的重金屬累積和污染。
水作為生態之基，是人類生存和社會發展最重要的戰略資源。廢水再生利用指經適當處理后并在一定范圍內重復利用的水資源。以色列是養殖廢水再生農田灌溉利用的典型，污水再生利用率達到75%，有1/3農業灌溉用水使用再生水。美國加州“21世紀水廠”經13道工序之后，可達到飲用水標準。新加坡對污水處理能夠滿足全島30%的用水需求。長期以來我國重視水資源開發，以興建水資源工程來滿足日益增加的農業灌溉用水需求，導致地下水超采，地面下降、水資源日益緊張，我國水資源再生利用起步緩慢，處理規模小，跟不上農業灌溉用水的日益上漲需求。一方面養殖廢水直排造成江河農田污染，另一方面農田灌溉水資源日益緊張，由此而引發的水污染的環境壓力嚴峻，廢水農業灌溉可持續問題越發緊迫。
農業不是一個孤立的生產體系，它是一個提供生態服務和影響氣候變化綜合的生態系統。盡管養殖污水含有一定養分，但組成成分較復雜，當養殖污水直接灌溉作為一種污水處理方式被應用于農田灌溉時，其用量常常會大大超過作物對養分的需要量。長期采用養殖污水直接灌溉將對農田的土壤質量及生態環境產生潛在的負面影響，但如果處理得當，可以作為農田重要的有機肥源也有助于解決農業灌溉水資源緊張狀況。水稻作為世界上重要的三大糧食作物之一，承擔著糧食安全的重任。但水稻耗水和需水量大，是主要消耗農田灌溉水的作物，同時稻田也是人類最重要的人工濕地系統之一，能夠?qū)U水進行截留、過濾、滲漏和利用凈化。當前農村集約化養殖廢水顯著特征為排放量大，地域分散，集中處理困難。多數養殖場的養殖廢水直排河流和農田，是農田污染惡化的重要原因。因此養殖廢水安全凈化再生利用，可在一定程度上緩解農業水資源供需矛盾并在一定程度上避免了原生廢水灌溉對作物土壤和地下水環境的影響，對減控養殖業面源污染、緩解農田灌溉用水、保護城鄉生態環境、保障農產品質量與安全、促進農業可持續發展具有重要的戰略意義。
傳統養殖廢水處理的方法主要是建立沼氣池，通過厭氧發酵、結晶除磷、好氧硝化作用等步驟對禽畜污水處理，此外，還有在養殖場旁邊采用微生物復合系統進行廢水處理，目前人工快速滲濾系統也逐步運用于養殖污水的凈化處理，通過截留、吸附和生物降解等的協同作用去除污染物，使水質得到不同程度的改善。
但是目前現行的廢水處理往往以化學、微生物處理為主的設施較多，不僅初期投入成本高，而且運行期需要不斷持續投入化學和微生物制劑原材料，維護成本高，凈化效果不明顯，還會導致潛在的次生危害。而現有的污水植物凈化不僅單一，而且也僅停留在去污初級，不能根本解決廢水凈化到農田灌溉再生利用，很多集約化養殖企業由于無法投入廢水處理設施和持續維護，這是導致未經任何處理的養殖廢水偷排、直排繼而污染環境的主要原因，亟待進行有效安全處理。
實用新型內容
鑒于以上內容，有必要提供一種串聯式養殖廢水植物凈化再生利用系統，既能解決養殖廢水污染凈化問題，又能滿足灌溉水源不足，緩解水資源緊張狀況，系統建設成本低，運行簡便、凈化效果明顯、生態環保、經濟收益良好，適于規�；B(yǎng)殖場應用推廣，還能處理城鄉化糞池廢水。
為達到上述目的，本實用新型所采用的技術方案是：一種串聯式養殖廢水植物凈化再生利用系統，包括人工過濾收納區、植物初級消納區、植物次級凈化區、植物適生鍛煉區;所述人工過濾收納區、所述植物初級消納區、所述植物次級凈化區、所述植物適生鍛煉區按順序由高到低呈階梯式排列，并且能夠容納養殖廢水;所述人工過濾收納區、所述植物初級消納區、所述植物次級凈化區、所述植物適生鍛煉區的側壁上開設有出水口;所述出水口設置有過濾網和排水管，所述排水管上設置有閥門，所述人工過濾收納區、所述植物初級消納區、所述植物次級凈化區、所述植物適生鍛煉區的過濾網分別連通所在的區與排水管;所述人工過濾收納區內設置有深水區和淺水區，所述深水區比所述淺水區深，所述人工過濾收納區開設有入水口，所述入水口設置有格柵，所述深水區和淺水區之間也設置有所述格柵;所述人工過濾收納區的排水管設置在所述淺水區側，能夠?qū)⑺鋈斯み^濾收納區的水引入所述植物初級消納區;所述植物初級消納區內設置有圍欄、PE管、潛水泵，用于養殖水葫蘆;所述圍欄高于水面，防止水葫蘆蔓延;所述植物初級消納區的PE管上開設有連通所述植物初級消納區的PE管內外的通孔，并且與所述植物初級消納區的潛水泵的出水管連通;所述植物初級消納區的排水管能夠?qū)⑺鲋参锍跫壪{區的水引入所述植物次級凈化區;所述植物次級凈化區內設置PE管、潛水泵，用于養殖狐尾藻;所述植物次級凈化區的底板鋪設有泥土;所述植物次級凈化區的PE管上開設有連通所述植物次級凈化區的PE管內外的通孔，并且與所述植物次級凈化區的潛水泵的出水管連通;所述植物次級凈化區的排水管能夠?qū)⑺鲋参锎渭墐艋瘏^(qū)的排水管引入所述植物適生鍛煉區;所述植物適生鍛煉區內用于養殖浮萍;所述植物適生鍛煉區的底板上覆蓋有泥土;所述植物適生鍛煉區的排水管能夠?qū)⑺鲋参镞m生鍛煉區的水引入灌溉地。
進一步地，所述植物初級消納區、所述植物次級凈化區分別在側壁內側環繞設置所述PE管。
進一步地，所述PE管沿軸向每隔30cm開設有所述通孔，所述通孔的孔徑為5mm。
進一步地，所述PE管外包裹有30～40目不銹鋼網紗。
進一步地，所述人工過濾收納區、所述植物初級消納區、所述植物次級凈化區、所述植物適生鍛煉區為水泥池或者無滴膜池;所述人工過濾收納區、所述植物初級消納區、所述植物次級凈化區、所述植物適生鍛煉區長6m、寬3m，深50～60cm;所述植物初級消納區、所述植物次級凈化區分別包括四PE管，所述四PE管依次首尾相接成矩形狀，所述深水區比所述淺水區深15～20cm。
進一步地，所述人工過濾收納區、所述植物初級消納區、所述植物次級凈化區、所述植物適生鍛煉區的排水管分別距離所在區的底板15～20cm。
進一步地，所述格柵的間隙為15～30mm，所述濾網為直徑小于10mm的不銹鋼濾網。
進一步地，所述圍欄包括至少三浮漂和至少三尼龍條，至少三所述尼龍條依次首尾相接，所述浮漂分別設置在所述尼龍條的連接處。
進一步地，所述圍欄包括四浮漂和四剛性尼龍條，所述四剛性尼龍條圍成方格狀，所述四剛性尼龍條兩兩之間通過所述浮漂連接。
進一步地，所述圍欄圍成的空間的水平投影面積為所述植物初級消納區的20%～40%。
本實用新型具有以下有益效果：
1、植物生態：本系統通過設置植物初級消納區、植物次級凈化區、植物適生鍛煉區分別用于養殖浮水和沉水植物水葫蘆、狐尾藻、浮萍;并通過潛水泵和PE管增加池內的含氧量;利用水葫蘆、狐尾藻、浮萍的高頻自繁和自凈性對養殖廢水進行安全凈化，生態自然，無副作用，不會產生危害，我國水生植物資源豐富，取材方便，系統產生的富余水生植物，可作為飼料或綠肥進行循環利用，經濟生態收益良好，本系統對于養殖廢水凈化處理應用潛力巨大。
2、再生利用：利用系統內梯式逐級流動為單元，輸入灌溉地，管控合理，將養殖廢水及時進行源頭處理，通過水稻植株營養吸收利用、稻田自然凈化，實現養殖廢水源頭治理，再生安全利用，滿足我國稻田灌溉水源需求，緩解水資源日益緊張狀況。
3、適于推廣：本系統采用水泥池或者無滴膜池、格柵、潛水泵、PE管和濾網等設施養殖水生植物，基礎牢固，實現一次性投資多年使用，運行簡便，維護成本低，安全凈化效果明顯，適于規�；B(yǎng)殖場應用推廣。
