申請日2016.07.21

　　公開(公告)日2017.01.11

　　IPC分類號C02F9/08; C02F1/32; C02F1/44; C02F1/50

　　摘要

　　本實用新型公開了一種廢水零排放凈化裝置，包括依次銜接的曝光塔、沉降塔、過濾塔、UF超濾塔、RO逆滲透塔、納米膜滲透塔和蒸發塔;所述曝光塔與廢水均化池連接;所述UF超濾塔、RO逆滲透塔、納米膜滲透塔與回用水水池連接，通過曝光塔、沉降塔和過濾塔將廢水中的油脂和固體物質進行先行處理，不會對后段過濾工藝造成影響;通過UF超濾塔、RO逆滲透塔、納米膜滲透塔多段處理將廢水中無機鹽、有機物、硬度離子、細菌等與水分離，所過濾后的純水通過收集處理，重新使用;過濾后的濃縮水中含有的水溶性物質通過蒸發塔蒸發結晶回收利用;將廢水進行分段回收處理，將廢水中的物質得以充分的回收利用，有效的提高了廢水的利用率，達到了對資源的循環利用。

　　權利要求書

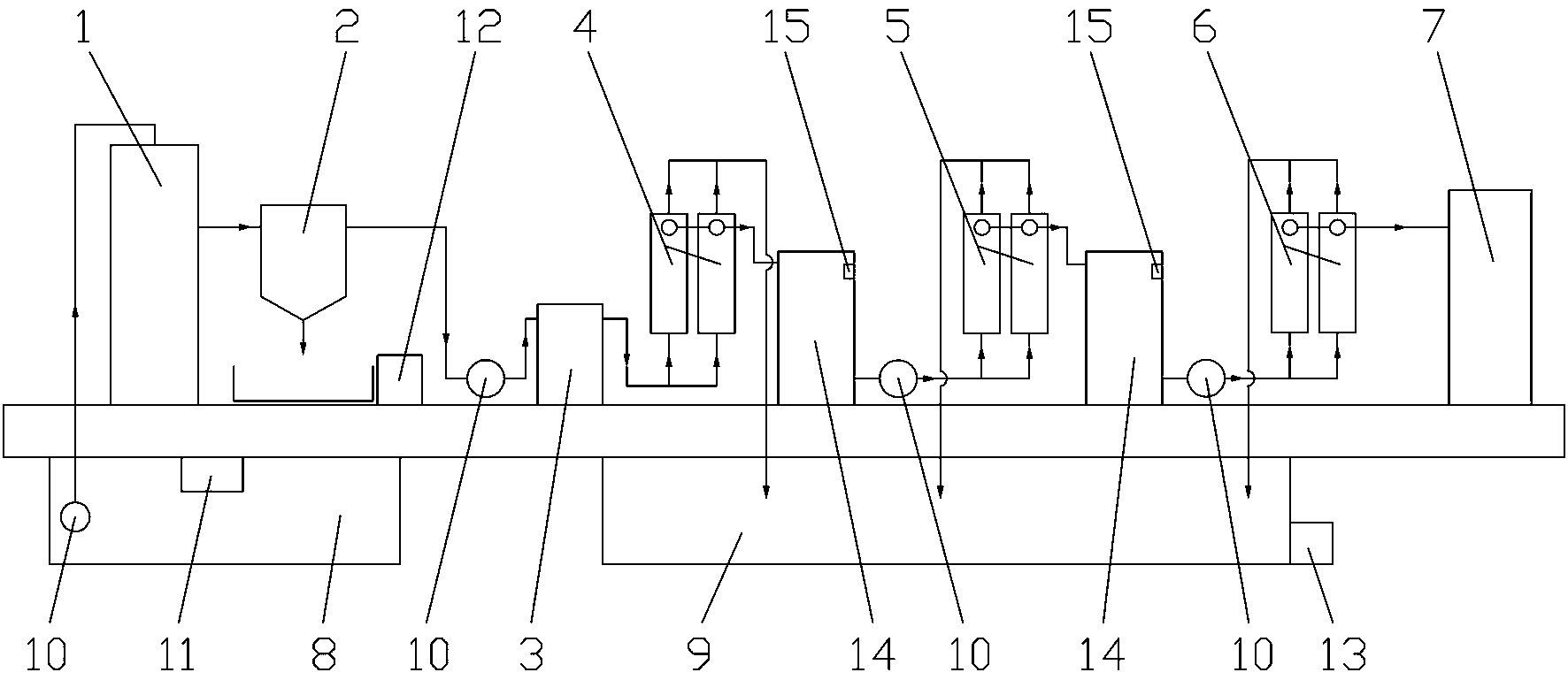

　　1.一種廢水零排放凈化裝置，其特征在于，包括依次銜接的曝光塔(1)、沉降塔(2)、過濾塔(3)、UF超濾塔(4)、RO逆滲透塔(5)、納米膜滲透塔(6)和蒸發塔(7);

　　所述曝光塔(1)與廢水均化池(8)連接;

　　所述UF超濾塔(4)、RO逆滲透塔(5)、納米膜滲透塔(6)與回用水水池(9)連接。

　　2.根據權利要求1所述的一種廢水零排放凈化裝置，其特征在于，包括提升泵(10)，所述提升泵(10)分別與曝光塔(1)、過濾塔(3)、RO逆滲透塔(5)和納米膜滲透塔(6)連接。

　　3.根據權利要求1所述的一種廢水零排放凈化裝置，其特征在于，所述廢水均化池(8)內設有曝氣攪拌設備(11)。

　　4.根據權利要求1所述的一種廢水零排放凈化裝置，其特征在于，所述沉降塔(2)連接有壓濾機(12)。

　　5.根據權利要求1所述的一種廢水零排放凈化裝置，其特征在于，所述回用水水池(9)出水口連接有紫外線殺菌器(13)。

　　6.根據權利要求1所述的一種廢水零排放凈化裝置，其特征在于，包括廢水收集槽(14)，所述UF超濾塔(4)與RO逆滲透塔(5)間和RO逆滲透塔(5)與納米膜滲透塔(6)間均設有廢水收集槽(14)。

　　7.根據權利要求6所述的一種廢水零排放凈化裝置，其特征在于，所述廢水收集槽(14)設置有液位控制器(15)。

　　說明書

　　一種廢水零排放凈化裝置

　　技術領域

　　本實用新型涉及廢水處理再利用裝置，特別是一種用于電泳噴涂后廢水的再利用裝置。

　　背景技術

　　在印染、化工、電泳噴涂等生產加工中會產生大量的工業廢水，工業廢水的直接排放不僅會對環境造成壓力，也會影響企業發展循環經濟。尤其在現有的電泳噴涂工藝中，需要大量的水用于水洗等工序，而且現有的油漆常采用水性油漆，所產生的廢水中混有油漆、油脂等成分，需要一種不僅能將廢水回收，而且可以將廢水中所含的物質進行回收處理的裝置，在中國專利文件CN201020597768.9，《電泳后沖洗廢水再利用裝置》中公開了一種電泳后沖洗廢水再利用裝置，包括電泳槽、UF 水路循環裝置和純水沖洗裝置，并增加一個回收膜處理器，該裝置雖然解決了廢水的回收處理，但僅對廢水中油漆進行了回收處理，卻沒有回收廢水中其他可回收的物質。

　　發明內容

　　為了克服現有技術的不足，本實用新型提供一種高回收率、廢水凈化效果好的廢水回收處理裝置。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種廢水零排放凈化裝置，包括依次銜接的曝光塔、沉降塔、過濾塔、UF超濾塔、RO逆滲透塔、納米膜滲透塔和蒸發塔;所述曝光塔與廢水均化池連接;所述UF超濾塔、RO逆滲透塔、納米膜滲透塔與回用水水池連接。

　　作為一個優選項，包括提升泵，所述提升泵分別與曝光塔、過濾塔、RO逆滲透塔和納米膜滲透塔連接，將廢水抽升到設備頂部。

　　作為一個優選項，所述廢水均化池內設有曝氣攪拌設備，是廢水使得廢水在該池均質均量，避免廢水的濃度負荷對后段工藝造成沖擊。

　　作為一個優選項，所述沉降塔連接有壓濾機，壓縮沉淀物的體積和水分，便于運輸。

　　作為一個優選項，所述回用水水池出水口連接有紫外線殺菌器，對回用水進行殺菌處理。

　　作為一個優選項，包括廢水收集槽，所述UF超濾塔與RO逆滲透塔間和RO逆滲透塔與納米膜滲透塔間均設有廢水收集槽。

　　作為一個優選項，所述廢水收集槽設置有液位控制器，避免廢水外溢。

　　本實用新型的有益效果是：本廢水回收處理裝置首先通過曝光塔、沉降塔和過濾塔將廢水中的油脂和固體物質進行先行處理，不會對后段過濾工藝造成影響;通過UF超濾塔、RO逆滲透塔、納米膜滲透塔多段處理將廢水中無機鹽、有機物、硬度離子、細菌等與水分離，所過濾后的純水通過收集處理，重新輸送回廠房，再次使用;過濾后的濃縮水中含有的水溶性物質通過蒸發塔蒸發結晶回收利用;本裝置將廢水進行分段回收處理，將廢水中的物質得以充分的回收利用，有效的提高了廢水的利用率，達到了對資源的循環利用。
